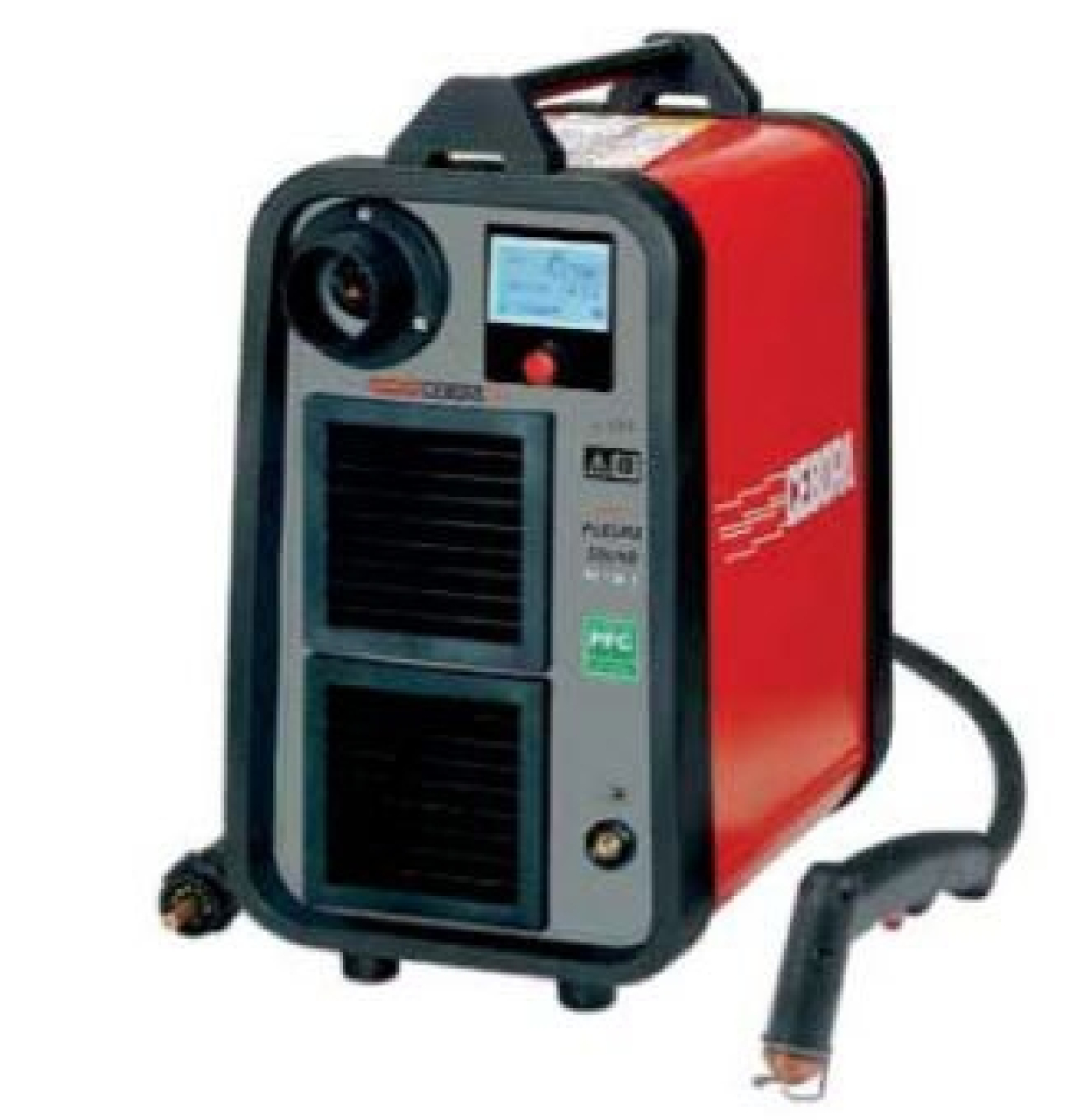

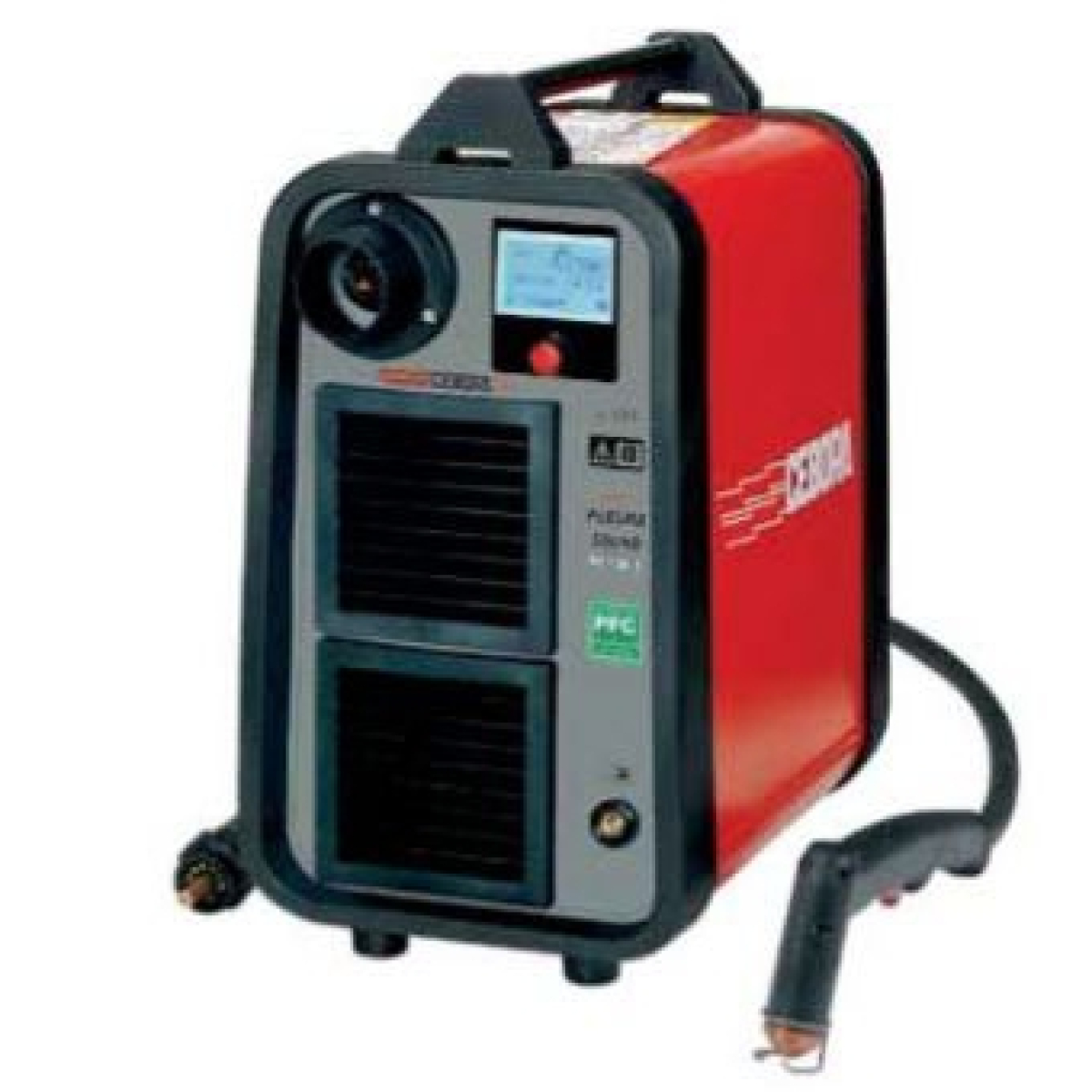

ELMAG Plasma-Inverter CEBORA
Gleichstromkonstantquelle mit PFC (konform EN 61000-3-12)
Verringerte Leistungsaufnahme, hohe Netzstromtoleranz
Hohe elektromagnetische Kompatibilität (EN 50199), neben elektronischen Geräten wie SPS oder PC betreibbar
Automatische Spannungsumschaltung 208 - 440 V
Automatische Überwachung des Verschleißteile-Verbrauchs
Intuitives 5“ LCD-Display mit synergetischer Einstellung der Schneidparameter
Druckregler explosionsgeschützt
Mit CEBORA “On-Air“ Zündsystem
Arbeitsmodus 'SELF-RESTART“, Punktmarkieren, Fugenhobeln und viele andere mit der Steuertafel wählbare Funktionen
SELF RESTART Funktion: Zum automatischen Ab- und Wiedereinschalten des Lichtbogens beim Schneiden von Gitter- & Rostwerk
POST-FLOW-Brennerkühlung nach Lichtbogenabschaltung
Manueller Betrieb mit Plasma-Brennerpaket CP162C MAR
Automatikbetrieb mit Plasma-Brennerpaket CP162C DAR und Schnittstellenschaltung (Sonderzubehör)
Mit Stromgenerator betreibbar (min. 30 kVA)
Technische Daten:
empfohlene Schneidstärke Stahl: 0 - 40mm
Trennschnitt Stahl: 60mm
Schneidstrom-Einstellbereich: 20 - 130A
elektronische Schneidstromregelung: stufenlos
100 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 125A
Einschaltdauer (10 min bei 40°C) bei max. Schneidstrom: 80 / 130% / A
Aufnahmeleistung l1 max. / l1 eff.: 29 / 26A
Netzanschluss / Phasen: 208-440 / 3V / ~
Netzfrequenz: 50Hz
Netzstromtoleranz: ± 10%
Netzabsicherung träge: 32AT
Schutzart: 23IP
Anschlussstecker: CEE 32 A
Druckluftverbrauch: 250l/min
Betriebsdruck: 5,5bar
Tiefe: 613mm
Höhe: 558mm
Gewicht: 40kg
Art: 337
Ursprungsland: IT
Paketdiensfähig: NEIN
Kompaktgerät für Stahl-, Behälter- und Maschinenbau
Ideale Leistungskennwerte für Grobblech und durchschnittliche Serien: Qualitätsschnitt in Stahl bis 40 mm, 100 % Einschaltdauer bei 105 Ampere Schneidstrom. Mit Brennerpaket CP162 DAR für automatische Fertigung erweiterbar.
Serienausstattung
- PLASMA SOUND PC 130/T
- Plasma-Brennerpaket Orig. CEBORA CP162C MAR/6 m ZA
- Masseklemme mit 6 m Massekabel 25 mm² und Schweißkabel-Stecker Ø 9 mm, 16/25 mm²
Verringerte Leistungsaufnahme, hohe Netzstromtoleranz
Hohe elektromagnetische Kompatibilität (EN 50199), neben elektronischen Geräten wie SPS oder PC betreibbar
Automatische Spannungsumschaltung 208 - 440 V
Automatische Überwachung des Verschleißteile-Verbrauchs
Intuitives 5“ LCD-Display mit synergetischer Einstellung der Schneidparameter
Druckregler explosionsgeschützt
Mit CEBORA “On-Air“ Zündsystem
Arbeitsmodus 'SELF-RESTART“, Punktmarkieren, Fugenhobeln und viele andere mit der Steuertafel wählbare Funktionen
SELF RESTART Funktion: Zum automatischen Ab- und Wiedereinschalten des Lichtbogens beim Schneiden von Gitter- & Rostwerk
POST-FLOW-Brennerkühlung nach Lichtbogenabschaltung
Manueller Betrieb mit Plasma-Brennerpaket CP162C MAR
Automatikbetrieb mit Plasma-Brennerpaket CP162C DAR und Schnittstellenschaltung (Sonderzubehör)
Mit Stromgenerator betreibbar (min. 30 kVA)
Technische Daten:
empfohlene Schneidstärke Stahl: 0 - 40mm
Trennschnitt Stahl: 60mm
Schneidstrom-Einstellbereich: 20 - 130A
elektronische Schneidstromregelung: stufenlos
100 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 125A
Einschaltdauer (10 min bei 40°C) bei max. Schneidstrom: 80 / 130% / A
Aufnahmeleistung l1 max. / l1 eff.: 29 / 26A
Netzanschluss / Phasen: 208-440 / 3V / ~
Netzfrequenz: 50Hz
Netzstromtoleranz: ± 10%
Netzabsicherung träge: 32AT
Schutzart: 23IP
Anschlussstecker: CEE 32 A
Druckluftverbrauch: 250l/min
Betriebsdruck: 5,5bar
Tiefe: 613mm
Höhe: 558mm
Gewicht: 40kg
Art: 337
Ursprungsland: IT
Paketdiensfähig: NEIN
Kompaktgerät für Stahl-, Behälter- und Maschinenbau
Ideale Leistungskennwerte für Grobblech und durchschnittliche Serien: Qualitätsschnitt in Stahl bis 40 mm, 100 % Einschaltdauer bei 105 Ampere Schneidstrom. Mit Brennerpaket CP162 DAR für automatische Fertigung erweiterbar.
Serienausstattung
- PLASMA SOUND PC 130/T
- Plasma-Brennerpaket Orig. CEBORA CP162C MAR/6 m ZA
- Masseklemme mit 6 m Massekabel 25 mm² und Schweißkabel-Stecker Ø 9 mm, 16/25 mm²
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
