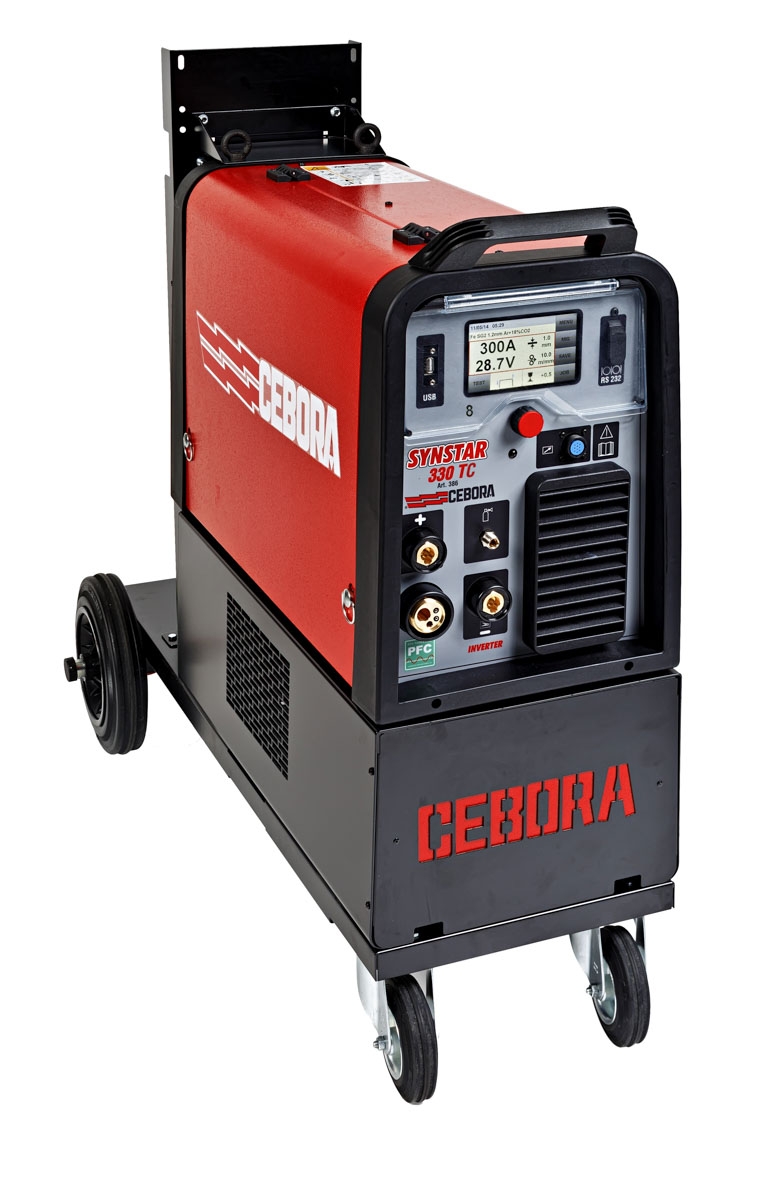

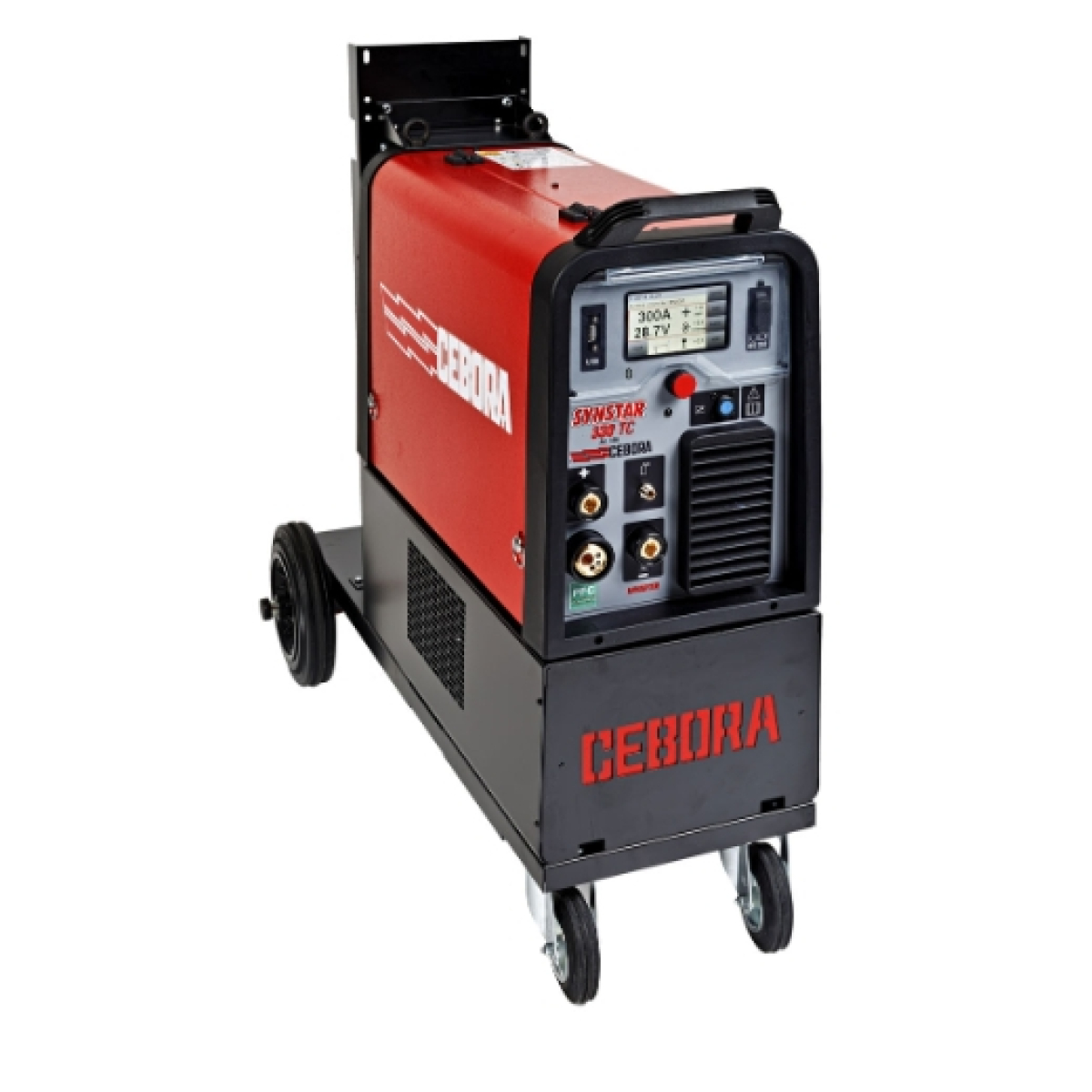

ELMAG Impuls-Multifunktions-Schweissanlage
SYNSTAR 330 TC & 330 TS SYNERGIC
Die neuen SYNSTAR 330 TC und TS sind dreiphasige Multiprozess-Stromquellen mit Inverter-Technologie zum MIG-, WIG-, und MMA-Schweißen inklusive 4-Rollen-Drahtvorschubgerät von Cebora (Ø 30mm). Die SYNSTAR Modelle bieten die Funktionen Zweiwertschaltung (Verfahren MIG Short) und Impuls- und Doppelimpulsbetrieb sowie mehr als 70 Schweißprogramme für die Drahtdurchmesser 0,8/0,9/1,0/1,2mm. Weiters sind synergetische Programme zum Impulsschweißen von Edelstahl vorgesehen, die für dünne Bleche optimiert sind. Das Modell TC ist als Kompaktanlage und die TS Version als 2-teiliges Gerät erhältlich.
Mit dieser Stromquelle können zwei verschiedene Schlauchpaket Typen verwendet werden:
- Die luftgekühlten orig. BINZEL Schlauchpaket MB EVO 36
- Die wassergekühlten orig. BINZEL Schlauchpaket MB EVO 501
LCD-TOUCH-Display
Das LCD-TOUCH-Display ermöglicht die schnelle und intuitive Wahl von Verfahren, Drahttyp, Gasart, Strom, Dicke, Spannung und Drahtvorschubgeschwindigkeit. Die Stromquelle bietet zahlreiche Funktionen, die am TOUCH-Display eingestellt werden können, wie z.B.: Lichtbogenlänge, Kurzlichtbogen oder Impulsschweißen, 2-Takt- oder 4-Takt-Betrieb, Punktschweißzeit, Pausenzeit, Drosselwirkung, Push Pull Force, Burnback, Softstart, Gasvorströmen und Gasnachströmen.
Bei Bedarf ist auch die Ausstattung mit dem Kühlaggregat (Art. 1681) möglich. Diese besonders vielseitige Stromquelle eignet sich für zahlreiche Anwendungen insbesondere im mittleren Stahlbau und zeichnet sich durch ihre geringe Stromaufnahme (PFC) aus. Entspricht der Norm EN 61000-3-12.
Serienausstattung
- SYNSTAR 330 TC
- Masseklemme mit 3,5 m Massekabel 50 mm²
- Schweißkabel-Stecker, Ø 13 mm, 35/50/70 mm²
- Vorschubring Ø 30 mm für Schweißdraht Ø 0,6-0,8 und 1,0-1,2 mm f. Fe/CrNi/CuSi
Einsatzbeispiele
- Maschinenbau
- Anlagenbau
- Behälterbau
- Stahlbau
- Schlossereien
- Schmieden
- Landwirtschaft
Materialien
- Stahl
- CrNi
- Alu
- MIG-Hartlöten
- Fülldraht
Technische Daten:
Materialstärke: 0,8 - 12mm
Stahl- / Edelstahldraht-Durchmesser: 0,8 - 1,2mm
Schweißspannung-Einstellbereich: 14,5 - 30,5V
Aluminiumdraht-Durchmesser: 1,0 - 1,2mm
Schweißdraht-Rollendurchmesser: 200 / 300mm
Schweißdraht-Rollengewicht: 5/15kg
MIG-Lötdurchmesser: 0,8 - 1,2mm
Schweißstrom-Einstellbereich: 15 - 330A
Masseanschluss-Stecker / Querschnitt: 13 / 50Ø / mm²
Drahtvorschubgeschwindigkeit: 22m/min
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: 40 / 330% / A
Max. Leistungsaufnahme: 12,4kVA
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Netzabsicherung träge: 16AT
Schutzart (IP): 23 S
Vorschubantrieb: 4Rollen
Anschlussstecker: CEE 16 A
Tiefe: 1022mm
Höhe: 960mm
Gewicht: 72kg
Ursprungsland: IT
Paketdiensfähig: NEIN
SYNSTAR 330 TC & 330 TS SYNERGIC
Die neuen SYNSTAR 330 TC und TS sind dreiphasige Multiprozess-Stromquellen mit Inverter-Technologie zum MIG-, WIG-, und MMA-Schweißen inklusive 4-Rollen-Drahtvorschubgerät von Cebora (Ø 30mm). Die SYNSTAR Modelle bieten die Funktionen Zweiwertschaltung (Verfahren MIG Short) und Impuls- und Doppelimpulsbetrieb sowie mehr als 70 Schweißprogramme für die Drahtdurchmesser 0,8/0,9/1,0/1,2mm. Weiters sind synergetische Programme zum Impulsschweißen von Edelstahl vorgesehen, die für dünne Bleche optimiert sind. Das Modell TC ist als Kompaktanlage und die TS Version als 2-teiliges Gerät erhältlich.
Mit dieser Stromquelle können zwei verschiedene Schlauchpaket Typen verwendet werden:
- Die luftgekühlten orig. BINZEL Schlauchpaket MB EVO 36
- Die wassergekühlten orig. BINZEL Schlauchpaket MB EVO 501
LCD-TOUCH-Display
Das LCD-TOUCH-Display ermöglicht die schnelle und intuitive Wahl von Verfahren, Drahttyp, Gasart, Strom, Dicke, Spannung und Drahtvorschubgeschwindigkeit. Die Stromquelle bietet zahlreiche Funktionen, die am TOUCH-Display eingestellt werden können, wie z.B.: Lichtbogenlänge, Kurzlichtbogen oder Impulsschweißen, 2-Takt- oder 4-Takt-Betrieb, Punktschweißzeit, Pausenzeit, Drosselwirkung, Push Pull Force, Burnback, Softstart, Gasvorströmen und Gasnachströmen.
Bei Bedarf ist auch die Ausstattung mit dem Kühlaggregat (Art. 1681) möglich. Diese besonders vielseitige Stromquelle eignet sich für zahlreiche Anwendungen insbesondere im mittleren Stahlbau und zeichnet sich durch ihre geringe Stromaufnahme (PFC) aus. Entspricht der Norm EN 61000-3-12.
Serienausstattung
- SYNSTAR 330 TC
- Masseklemme mit 3,5 m Massekabel 50 mm²
- Schweißkabel-Stecker, Ø 13 mm, 35/50/70 mm²
- Vorschubring Ø 30 mm für Schweißdraht Ø 0,6-0,8 und 1,0-1,2 mm f. Fe/CrNi/CuSi
Einsatzbeispiele
- Maschinenbau
- Anlagenbau
- Behälterbau
- Stahlbau
- Schlossereien
- Schmieden
- Landwirtschaft
Materialien
- Stahl
- CrNi
- Alu
- MIG-Hartlöten
- Fülldraht
Die neuen SYNSTAR 330 TC und TS sind dreiphasige Multiprozess-Stromquellen mit Inverter-Technologie zum MIG-, WIG-, und MMA-Schweißen inklusive 4-Rollen-Drahtvorschubgerät von Cebora (Ø 30mm). Die SYNSTAR Modelle bieten die Funktionen Zweiwertschaltung (Verfahren MIG Short) und Impuls- und Doppelimpulsbetrieb sowie mehr als 70 Schweißprogramme für die Drahtdurchmesser 0,8/0,9/1,0/1,2mm. Weiters sind synergetische Programme zum Impulsschweißen von Edelstahl vorgesehen, die für dünne Bleche optimiert sind. Das Modell TC ist als Kompaktanlage und die TS Version als 2-teiliges Gerät erhältlich.
Mit dieser Stromquelle können zwei verschiedene Schlauchpaket Typen verwendet werden:
- Die luftgekühlten orig. BINZEL Schlauchpaket MB EVO 36
- Die wassergekühlten orig. BINZEL Schlauchpaket MB EVO 501
LCD-TOUCH-Display
Das LCD-TOUCH-Display ermöglicht die schnelle und intuitive Wahl von Verfahren, Drahttyp, Gasart, Strom, Dicke, Spannung und Drahtvorschubgeschwindigkeit. Die Stromquelle bietet zahlreiche Funktionen, die am TOUCH-Display eingestellt werden können, wie z.B.: Lichtbogenlänge, Kurzlichtbogen oder Impulsschweißen, 2-Takt- oder 4-Takt-Betrieb, Punktschweißzeit, Pausenzeit, Drosselwirkung, Push Pull Force, Burnback, Softstart, Gasvorströmen und Gasnachströmen.
Bei Bedarf ist auch die Ausstattung mit dem Kühlaggregat (Art. 1681) möglich. Diese besonders vielseitige Stromquelle eignet sich für zahlreiche Anwendungen insbesondere im mittleren Stahlbau und zeichnet sich durch ihre geringe Stromaufnahme (PFC) aus. Entspricht der Norm EN 61000-3-12.
Serienausstattung
- SYNSTAR 330 TC
- Masseklemme mit 3,5 m Massekabel 50 mm²
- Schweißkabel-Stecker, Ø 13 mm, 35/50/70 mm²
- Vorschubring Ø 30 mm für Schweißdraht Ø 0,6-0,8 und 1,0-1,2 mm f. Fe/CrNi/CuSi
Einsatzbeispiele
- Maschinenbau
- Anlagenbau
- Behälterbau
- Stahlbau
- Schlossereien
- Schmieden
- Landwirtschaft
Materialien
- Stahl
- CrNi
- Alu
- MIG-Hartlöten
- Fülldraht
Technische Daten:
Materialstärke: 0,8 - 12mm
Stahl- / Edelstahldraht-Durchmesser: 0,8 - 1,2mm
Schweißspannung-Einstellbereich: 14,5 - 30,5V
Aluminiumdraht-Durchmesser: 1,0 - 1,2mm
Schweißdraht-Rollendurchmesser: 200 / 300mm
Schweißdraht-Rollengewicht: 5/15kg
MIG-Lötdurchmesser: 0,8 - 1,2mm
Schweißstrom-Einstellbereich: 15 - 330A
Masseanschluss-Stecker / Querschnitt: 13 / 50Ø / mm²
Drahtvorschubgeschwindigkeit: 22m/min
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: 40 / 330% / A
Max. Leistungsaufnahme: 12,4kVA
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Netzabsicherung träge: 16AT
Schutzart (IP): 23 S
Vorschubantrieb: 4Rollen
Anschlussstecker: CEE 16 A
Tiefe: 1022mm
Höhe: 960mm
Gewicht: 72kg
Ursprungsland: IT
Paketdiensfähig: NEIN
SYNSTAR 330 TC & 330 TS SYNERGIC
Die neuen SYNSTAR 330 TC und TS sind dreiphasige Multiprozess-Stromquellen mit Inverter-Technologie zum MIG-, WIG-, und MMA-Schweißen inklusive 4-Rollen-Drahtvorschubgerät von Cebora (Ø 30mm). Die SYNSTAR Modelle bieten die Funktionen Zweiwertschaltung (Verfahren MIG Short) und Impuls- und Doppelimpulsbetrieb sowie mehr als 70 Schweißprogramme für die Drahtdurchmesser 0,8/0,9/1,0/1,2mm. Weiters sind synergetische Programme zum Impulsschweißen von Edelstahl vorgesehen, die für dünne Bleche optimiert sind. Das Modell TC ist als Kompaktanlage und die TS Version als 2-teiliges Gerät erhältlich.
Mit dieser Stromquelle können zwei verschiedene Schlauchpaket Typen verwendet werden:
- Die luftgekühlten orig. BINZEL Schlauchpaket MB EVO 36
- Die wassergekühlten orig. BINZEL Schlauchpaket MB EVO 501
LCD-TOUCH-Display
Das LCD-TOUCH-Display ermöglicht die schnelle und intuitive Wahl von Verfahren, Drahttyp, Gasart, Strom, Dicke, Spannung und Drahtvorschubgeschwindigkeit. Die Stromquelle bietet zahlreiche Funktionen, die am TOUCH-Display eingestellt werden können, wie z.B.: Lichtbogenlänge, Kurzlichtbogen oder Impulsschweißen, 2-Takt- oder 4-Takt-Betrieb, Punktschweißzeit, Pausenzeit, Drosselwirkung, Push Pull Force, Burnback, Softstart, Gasvorströmen und Gasnachströmen.
Bei Bedarf ist auch die Ausstattung mit dem Kühlaggregat (Art. 1681) möglich. Diese besonders vielseitige Stromquelle eignet sich für zahlreiche Anwendungen insbesondere im mittleren Stahlbau und zeichnet sich durch ihre geringe Stromaufnahme (PFC) aus. Entspricht der Norm EN 61000-3-12.
Serienausstattung
- SYNSTAR 330 TC
- Masseklemme mit 3,5 m Massekabel 50 mm²
- Schweißkabel-Stecker, Ø 13 mm, 35/50/70 mm²
- Vorschubring Ø 30 mm für Schweißdraht Ø 0,6-0,8 und 1,0-1,2 mm f. Fe/CrNi/CuSi
Einsatzbeispiele
- Maschinenbau
- Anlagenbau
- Behälterbau
- Stahlbau
- Schlossereien
- Schmieden
- Landwirtschaft
Materialien
- Stahl
- CrNi
- Alu
- MIG-Hartlöten
- Fülldraht
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
