ELMAG Profi WIG-AC-DC-Schweißinverter "PFC"
Für Hochlastbetrieb (z.B. Serienfertigung) mit Wasserkühleinheit erweiterbar
Praktische Zündarten wie WIG HF, LIFT-WIG, EVO-LIFT, EVO-START
Schnelles Punktschweißen mit Gleich- und Wechselstrom an dünnen Blechen bei minimalem Wärmeeintrag dank einer speziellen Funktion, welche die präzise Einstellung (in Schritten von 10ms) der Schweiß- und der Intevallzeit ermöglicht.
PFC-Technologie für stabilen Schweißprozess bei schwankender Netzspannung, bei Stomerzeugerbetrieb (min. 18 kVA) oder langen Zuleitungskabeln
NEU: Bedienung über intuitives 5“ LCD-Farb-Touchscreendisplay
Funktionen APC, AC-DC, XP, ... wie bei WIN TIG AC-DC 180 M jedoch:
DC TIG-Schweißen mit minimalem Schweißstrom von 3 Ampere zum Schweißen von dünnen Materialien bzw. Ecknähten
AC TIG-Prozess mit minimalem Schweißstrom von 5 Ampere erlaubt Schweißen von sehr dünnen Aluminium Werkstücken, einstellbare Frequenz von 50 bis 200 Hz, wählbare Penetrations- und Reinigungswellenformen (rechteckig, sinusförmig und dreieckig) mit unabhängiger Einstellung von Amplitude und Dauer von Halbwellen zur besseren Eindringung bzw. Reinigung
DC XP (eXtra Pulse) ermöglicht das Schweißen mit hoher Pulsfrequenz bis zu 15 kHz, wodurch ein extrem fokussierter und durchdringender Lichtbogen, für einen hohen Vorschub (+ 30 %) und maximierter Produktivität, entsteht
Interner USB-Port für Software-Updates
Vorbereitet für die Integration in einfache Automatisierung über optionales Analog Interface Kit (Art. 456)
Ventilator mit variabler Geschwindigkeit, der die Wartung der Stromquelle reduziert.
Bis zu 99 Schweißprogramme speicherbar
Optional Up-Down-Schlauchpaket oder Fußpedal
Technische Daten:
Schweißelektroden-Durchmesser: WIG 1,6 - 4,0 / MMA 1,6 - 4,0mm
Schweißstrom-Einstellbereich: WIG 3-230 / MMA 10 - 180A
100 % Einschaltdauer (10 min bei 40 °C) bei Schweißstrom: WIG: 170 A / MMA: 120A
60 % Einschaltdauer (10 min bei 20°C) bei Schweißstrom: WIG: 180 A / MMA: 140A
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: WIG 40 / 230 % / A / MMA 30 / 180% / A
Leerlaufspannung: 50V
Netzanschluss / Phasen: 230/~1V / ~
Netzstromtoleranz: +15 / -20%
Netzabsicherung träge: 16AT
Schutzart (IP): 23
Wirkungsgrad / Effizienz: 85%
Leistungsaufnahme im Leerlauf: 50W
Aufnahmeleistung l1 max. / l1 eff.: WIG: 27/16 A / MMA: 25/16A
Masseanschluss-Stecker / Querschnitt: 13/35Ø / mm²
Anschlussstecker: Schuko 16A
Breite: 232mm
Tiefe: 530mm
Höhe: 467mm
Gewicht: 21.5kg
Ursprungsland: IT
Paketdiensfähig: NEIN
WIN TIG AC-DC 230 M - Cebora High-End Schweißinverter
Mit Schweißstrom von 3 bis 230 Ampere ermöglicht der WIN TIG AC-DC 230 M die präzise Bearbeitung von kleinsten Schweißbädern und das kräftige Schweißen von dicken Querschnitten. Ein Universalgerät mit Gleich- und Wechselstrom für alle schweißbaren Metalle. Optional Up-Down-Schlauchpaket oder Fußpedal erhältlich.
Einsatzbeispiele
- Produktions-, Reparatur- & Montagebetriebe
- Pipeline- & Rohrleitungsbau
- Metall-, Geländerbau
- Maschinen-, Anlagen- & Behälterbau
- Portal- & Fensterbau
Materialien
- Stahl
- CrNi
- Kupfer
- Aluminium
EVO LIFT ZÜNDART / PUNKTSCHWEISSMODUS
- Kontaktzündung + HF
- Lichtbogenzündung mit höchster Präzision im Punktschweißmodus
- Für optimales Heften ohne Anlauffarben mit minimaler Wärmeanlaufzone
XP - eXtra Pulse SCHWEISSEN / PULSE ON XP
- Gepulster Lichtbogen mir sehr hoher Frequenz für extrem fokussierten und durchdringenden Lichtbogen
- Zur Erhöhung der Schweißgeschwindigkeit (+ 30%), für maximale Produktivitätssteigerung
INTERVALLSCHWEISSMODUS
Bessere und optisch ansprecherende Schweißnähte mit einer Einstellung von einer 100stel Sekunde

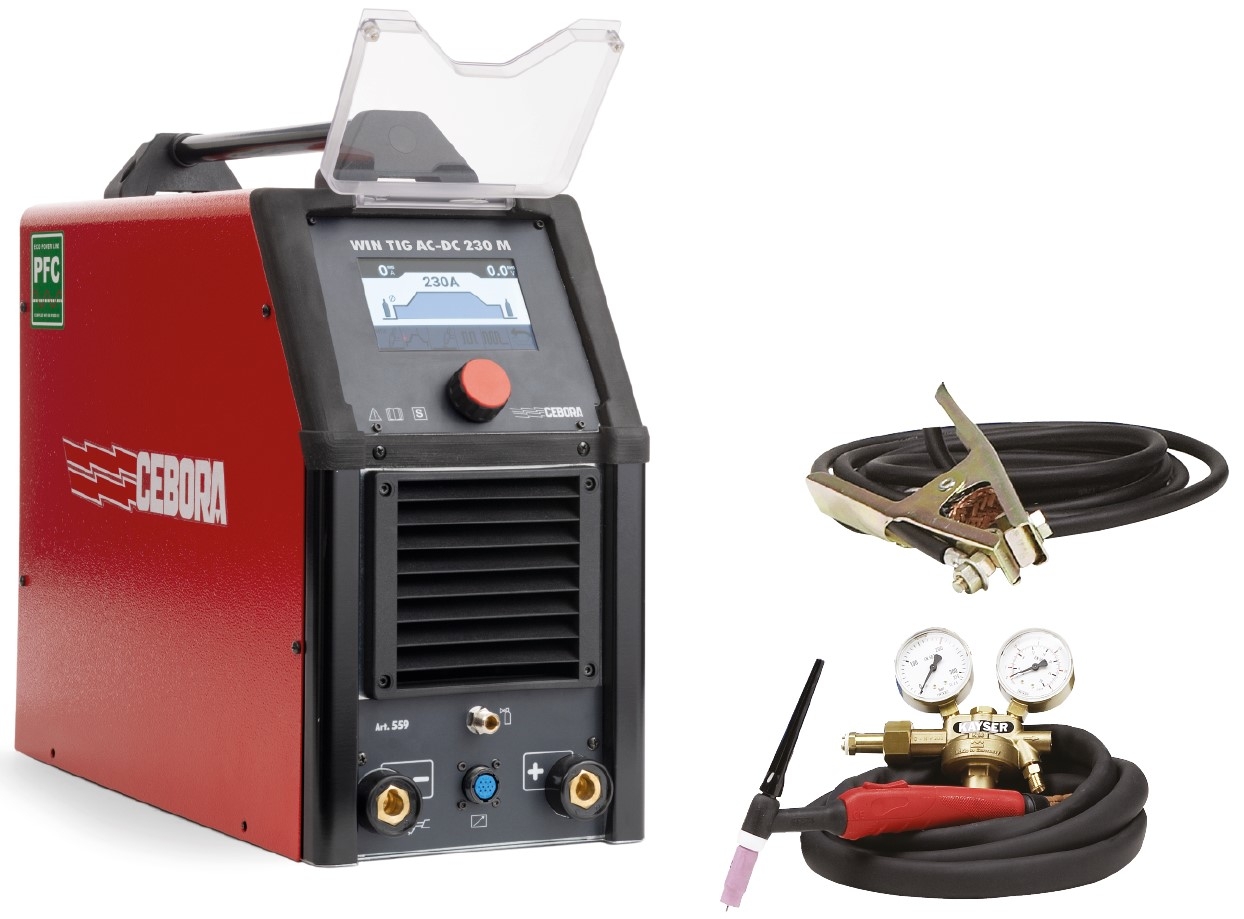

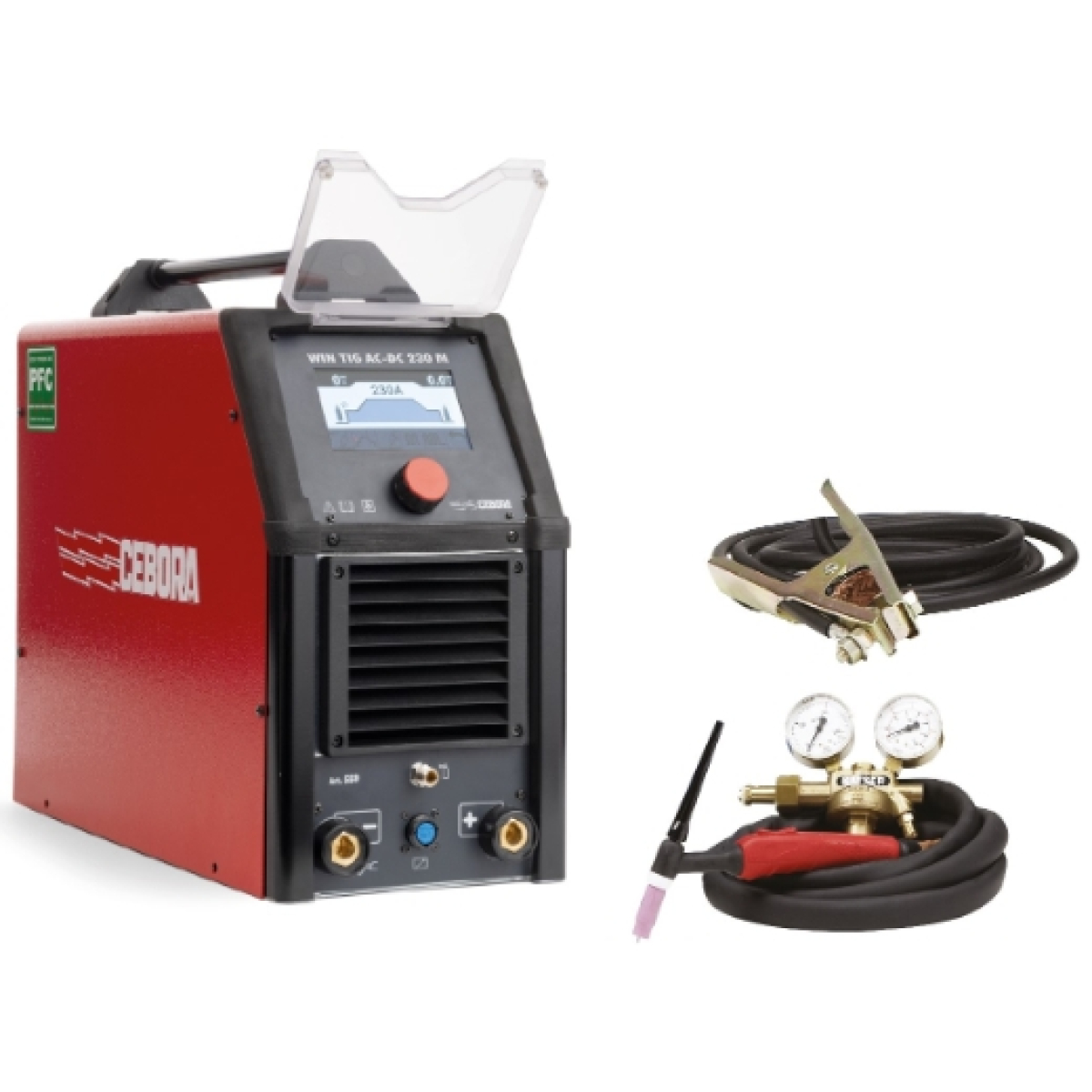

Im Set inkludiert
- WIN TIG AC-DC 230 M Schweißinverter lose
- WIG-Schlauchpaket SR 26 HF 4 m Paketlänge mit Steuerungstaster, Stecker Ø 13 mm, 35/50 mm²
- Massekabel 35mm² / 3 m mit Masseklemme, SteckerØ 13mm, 35/50mm²
- Druckregler Argon/Co2/Mischgas, mit 2 Manometer Ø 63 mm
Praktische Zündarten wie WIG HF, LIFT-WIG, EVO-LIFT, EVO-START
Schnelles Punktschweißen mit Gleich- und Wechselstrom an dünnen Blechen bei minimalem Wärmeeintrag dank einer speziellen Funktion, welche die präzise Einstellung (in Schritten von 10ms) der Schweiß- und der Intevallzeit ermöglicht.
PFC-Technologie für stabilen Schweißprozess bei schwankender Netzspannung, bei Stomerzeugerbetrieb (min. 18 kVA) oder langen Zuleitungskabeln
NEU: Bedienung über intuitives 5“ LCD-Farb-Touchscreendisplay
Funktionen APC, AC-DC, XP, ... wie bei WIN TIG AC-DC 180 M jedoch:
DC TIG-Schweißen mit minimalem Schweißstrom von 3 Ampere zum Schweißen von dünnen Materialien bzw. Ecknähten
AC TIG-Prozess mit minimalem Schweißstrom von 5 Ampere erlaubt Schweißen von sehr dünnen Aluminium Werkstücken, einstellbare Frequenz von 50 bis 200 Hz, wählbare Penetrations- und Reinigungswellenformen (rechteckig, sinusförmig und dreieckig) mit unabhängiger Einstellung von Amplitude und Dauer von Halbwellen zur besseren Eindringung bzw. Reinigung
DC XP (eXtra Pulse) ermöglicht das Schweißen mit hoher Pulsfrequenz bis zu 15 kHz, wodurch ein extrem fokussierter und durchdringender Lichtbogen, für einen hohen Vorschub (+ 30 %) und maximierter Produktivität, entsteht
Interner USB-Port für Software-Updates
Vorbereitet für die Integration in einfache Automatisierung über optionales Analog Interface Kit (Art. 456)
Ventilator mit variabler Geschwindigkeit, der die Wartung der Stromquelle reduziert.
Bis zu 99 Schweißprogramme speicherbar
Optional Up-Down-Schlauchpaket oder Fußpedal
Technische Daten:
Schweißelektroden-Durchmesser: WIG 1,6 - 4,0 / MMA 1,6 - 4,0mm
Schweißstrom-Einstellbereich: WIG 3-230 / MMA 10 - 180A
100 % Einschaltdauer (10 min bei 40 °C) bei Schweißstrom: WIG: 170 A / MMA: 120A
60 % Einschaltdauer (10 min bei 20°C) bei Schweißstrom: WIG: 180 A / MMA: 140A
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: WIG 40 / 230 % / A / MMA 30 / 180% / A
Leerlaufspannung: 50V
Netzanschluss / Phasen: 230/~1V / ~
Netzstromtoleranz: +15 / -20%
Netzabsicherung träge: 16AT
Schutzart (IP): 23
Wirkungsgrad / Effizienz: 85%
Leistungsaufnahme im Leerlauf: 50W
Aufnahmeleistung l1 max. / l1 eff.: WIG: 27/16 A / MMA: 25/16A
Masseanschluss-Stecker / Querschnitt: 13/35Ø / mm²
Anschlussstecker: Schuko 16A
Breite: 232mm
Tiefe: 530mm
Höhe: 467mm
Gewicht: 21.5kg
Ursprungsland: IT
Paketdiensfähig: NEIN
WIN TIG AC-DC 230 M - Cebora High-End Schweißinverter
Mit Schweißstrom von 3 bis 230 Ampere ermöglicht der WIN TIG AC-DC 230 M die präzise Bearbeitung von kleinsten Schweißbädern und das kräftige Schweißen von dicken Querschnitten. Ein Universalgerät mit Gleich- und Wechselstrom für alle schweißbaren Metalle. Optional Up-Down-Schlauchpaket oder Fußpedal erhältlich.
Einsatzbeispiele
- Produktions-, Reparatur- & Montagebetriebe
- Pipeline- & Rohrleitungsbau
- Metall-, Geländerbau
- Maschinen-, Anlagen- & Behälterbau
- Portal- & Fensterbau
Materialien
- Stahl
- CrNi
- Kupfer
- Aluminium
EVO LIFT ZÜNDART / PUNKTSCHWEISSMODUS
- Kontaktzündung + HF
- Lichtbogenzündung mit höchster Präzision im Punktschweißmodus
- Für optimales Heften ohne Anlauffarben mit minimaler Wärmeanlaufzone
XP - eXtra Pulse SCHWEISSEN / PULSE ON XP
- Gepulster Lichtbogen mir sehr hoher Frequenz für extrem fokussierten und durchdringenden Lichtbogen
- Zur Erhöhung der Schweißgeschwindigkeit (+ 30%), für maximale Produktivitätssteigerung
INTERVALLSCHWEISSMODUS
Bessere und optisch ansprecherende Schweißnähte mit einer Einstellung von einer 100stel Sekunde
Im Set inkludiert
- WIN TIG AC-DC 230 M Schweißinverter lose
- WIG-Schlauchpaket SR 26 HF 4 m Paketlänge mit Steuerungstaster, Stecker Ø 13 mm, 35/50 mm²
- Massekabel 35mm² / 3 m mit Masseklemme, SteckerØ 13mm, 35/50mm²
- Druckregler Argon/Co2/Mischgas, mit 2 Manometer Ø 63 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
