ELMAG WIG-/TIG AC/DC-Schweißinverter
Geeignet für Produktions-/Reparatur-/Instandhaltungs-/Montagebetriebe sowie Pipeline-/Metall-/ Geländer-/Maschinen-/Anlagen- und Behälterbau
Digitale Anzeige für Schweißstrom (A) und Sonderfunktionen
Einstellmöglichkeit des kompletten WIG-Zyklus inkl. Punktschweiß-/Puls-/2-Takt /4-TaktundRepeat-Function
Auswahl von DC Gleichstrom, AC Rechteck-Wellenform, AC Sinus-Wellenform
UP/DOWN Stromregelung am WIG-Schlauchpaket mittels Drucktaster +/- 20A, optional auch stufenlos 0-max. Ampere über Poti
Die Pulsfrequenz ist von 0,3 -999 Hz und die Balance von 5-95% einstellbar, dies ermöglicht eine bessereSchweißbadkontrolle, reduzierte Wärmeeinbringung oder tieferen Einbrand
Weiters kann man über die AC Balance (+/-5) und die AC Frequenz (50-250 Hz) dieReinigungswirkungswirkung und Lichtbogenkonzentration beim Alu Schweißen beeinflussen
PFC-TECHNOLOGIE (Power Factor Correction): Gewährleistet einen stabilen Schweißprozess auch beischwankender Netzspannung ohne negativer Auswirkung auf den Schweißlichtbogen
MULTIVOLTAGE: Bauweise sorgt für breite Einsatzmöglichkeit auch im Ausland
Energiesparend, geringe Leerlaufspannung, thermisch gesteuerter Lüfter
Der hohe Wirkungsgrad erfüllt die strengen EU-Normen für die umweltgerechte Bauweise
HOT START+ (regelbar 0-100%): Zündstromerhöhung sorgt für bessere Lichtbogenzündung
ARC FORCE+ (regelbar 0-100%): Schweißstromerhöhung bei zu enger Annäherung an das Werkstück um ein Festkleben der Stabelektrode zu verhindern sowie gleichmäßigeres Schweißen und tieferen Einbrand
ANTI STICK: Automatische Schweißstromreduzierung bei Festkleben der Elektrode um ein Ausglühen zuverhindern und diese leichter Lösen zu können
JOB Funktion: 9 Schweißprogramme speicherbar
GEN POWER: Betrieb mittels spannungsregulierten Stromgenerator möglich
EXTENSION: Verwendbar mit bis zu 100m Verlängerungskabel (3 x 2,5 mm²)
Technische Daten:
Schweißelektroden-Durchmesser: 230V: WIG 1,0-4,0mm / MMA 1,6-5,0mm : 110V: WIG 1,0-3,2mm / MMA 1,6-3,2mm
Schweißstrom-Einstellbereich: 230V: WIG/MMA 5-200 A : 110V: WIG 5-160 A / MMA 5-130A
100 % Einschaltdauer (10 min bei 40 °C) bei Schweißstrom: 230V: WIG 100 / 155 % / A / MMA 100 / 110 % / A : 110V: WIG 100 / 125 % / A / MMA 100 / 105A
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: 230V: WIG 60 / 200 % / A / MMA 35 / 200 % / A : 110V: WIG 90 / 130 % / A / MMA 60 / 130% / A
Leerlaufspannung: 67V
Netzanschluss / Phasen: 230 / 1 : 110 / 1V / ~
Netzstromtoleranz: 230V: +15 / -60 % : 110V: +150/-15%
Netzabsicherung träge: 230V: WIG/MMA 16/32 AT : 110V: WIG/MMA 32/63AT
Schutzart (IP): IP23
Wirkungsgrad / Effizienz: 85%
Leistungsaufnahme im Leerlauf: 230V: 42,6 W : 110V: 43,9W
Aufnahmeleistung l1 max. / l1 eff.: 230V: WIG 21 / 16 A / MMA 32 / 19 A : 110V: WIG 32 / 25 A / MMA 40 / 22A
Masseanschluss-Stecker / Querschnitt: 13 / 25Ø / mm²
Anschlussstecker: Schuko 16 A
Tiefe: 190mm
Höhe: 375mm
Gewicht: 15.5kg
Ursprungsland: CN
Paketdiensfähig: NEIN
WIG-/TIG AC/DC-Schweißinverter

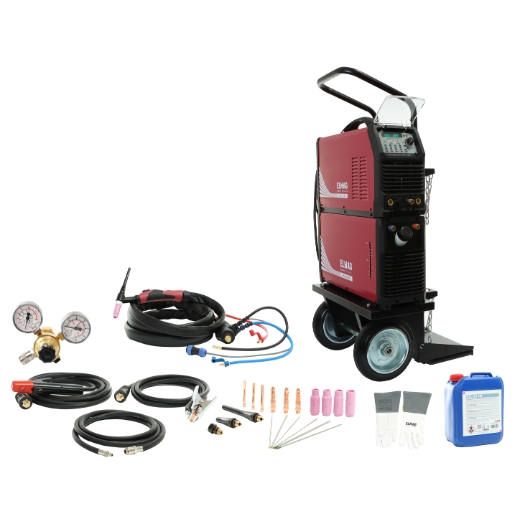

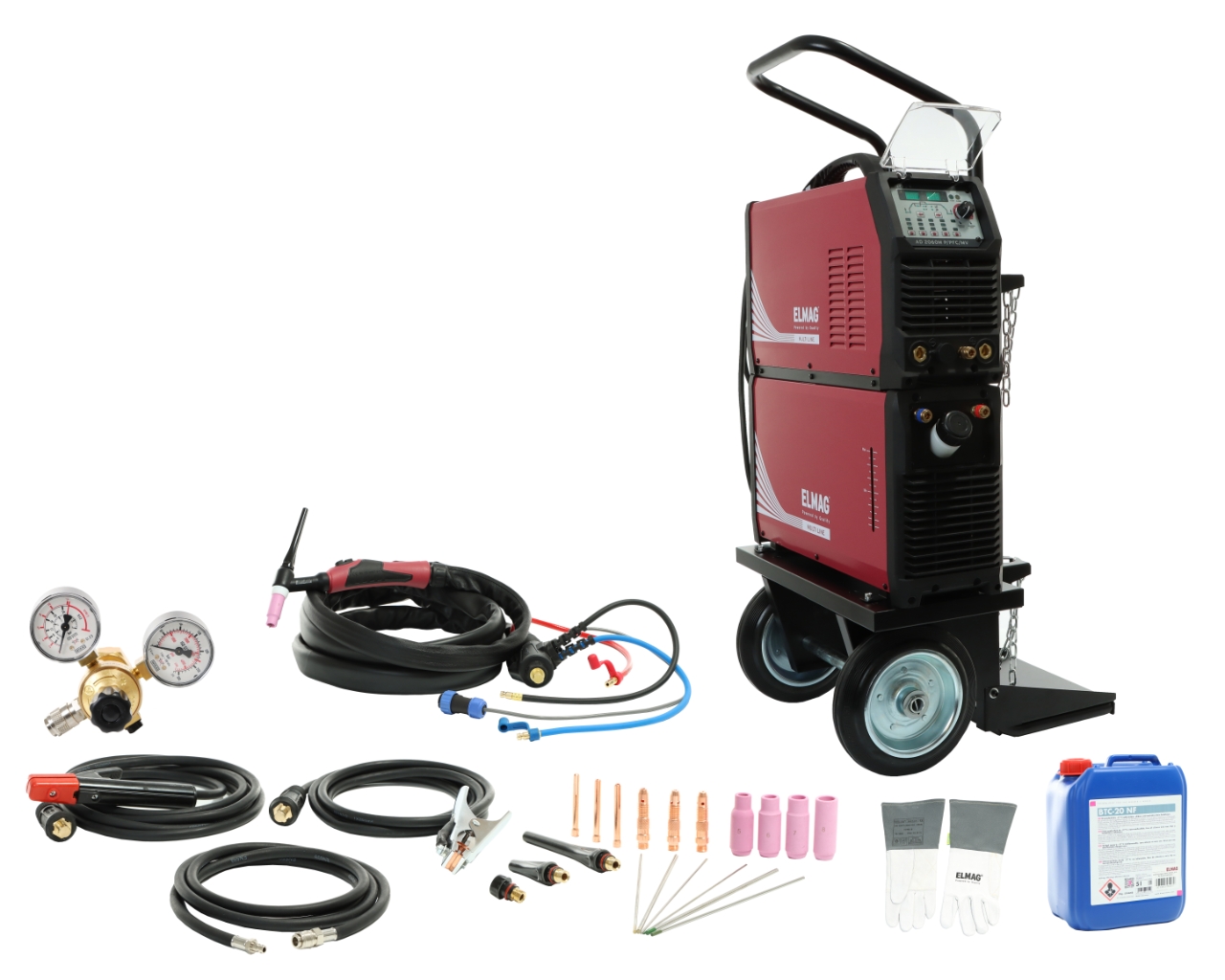

Tragbare WIG-/TIG Schweißinverter mit moderner IGBT-Bauweise zum Wechselstrom (AC) und Gleichstrom (DC) Schweißen von Aluminium, Stahl, Edelstahl und Kupfer. Umschaltbar zwischen HF-WIG-Schweißen mit berührungsloser Hochfrequenzzündung, LIFT-WIG-Schweißen (ohne HF) und MMA-/E-Hand-Schweißen. Erhältlich als ECO-SET-G = Gasgekühlte Variante, ECO-SET-W = Wassergekühlte Variante inkl. Transportwagen.
Serienausstattung
- 4m WIG-Schlauchpaket SRC 26/4m - HF U/D (3DT) inkl. UP/DOWN
Stromregelung am Handgriff, gasgekühlt / SteckerØ 13 mm, 35/50mm²
- Wasserkühleinheit WK-1-MINI (mit Kühlflüssigkeit bis -17°C, 5 lt.)
- Transportwagen mit 2 Rädern 'T2000V' (zur Selbstmontage)
- 3m Massekabel 25 mm² / Stecker Ø 13mm, 35/50mm²
- 4m Elektrodenhalter-Schweißkabel 25mm² / Stecker Ø 13 mm, 35/50mm²
- 2,5m Gasschlauch für Argon inkl. Quick Fit Schnellverbinder DN5
- 1 Druckregler für Argon, 0-12 lt./min. inkl. Quick Fit Kupplung DN5
- 19 teiliges WIG-Erstausrüstungsset
- 1 Paar WIG-Schweißhandschuhe Gr. 9,5/XL
Digitale Anzeige für Schweißstrom (A) und Sonderfunktionen
Einstellmöglichkeit des kompletten WIG-Zyklus inkl. Punktschweiß-/Puls-/2-Takt /4-TaktundRepeat-Function
Auswahl von DC Gleichstrom, AC Rechteck-Wellenform, AC Sinus-Wellenform
UP/DOWN Stromregelung am WIG-Schlauchpaket mittels Drucktaster +/- 20A, optional auch stufenlos 0-max. Ampere über Poti
Die Pulsfrequenz ist von 0,3 -999 Hz und die Balance von 5-95% einstellbar, dies ermöglicht eine bessereSchweißbadkontrolle, reduzierte Wärmeeinbringung oder tieferen Einbrand
Weiters kann man über die AC Balance (+/-5) und die AC Frequenz (50-250 Hz) dieReinigungswirkungswirkung und Lichtbogenkonzentration beim Alu Schweißen beeinflussen
PFC-TECHNOLOGIE (Power Factor Correction): Gewährleistet einen stabilen Schweißprozess auch beischwankender Netzspannung ohne negativer Auswirkung auf den Schweißlichtbogen
MULTIVOLTAGE: Bauweise sorgt für breite Einsatzmöglichkeit auch im Ausland
Energiesparend, geringe Leerlaufspannung, thermisch gesteuerter Lüfter
Der hohe Wirkungsgrad erfüllt die strengen EU-Normen für die umweltgerechte Bauweise
HOT START+ (regelbar 0-100%): Zündstromerhöhung sorgt für bessere Lichtbogenzündung
ARC FORCE+ (regelbar 0-100%): Schweißstromerhöhung bei zu enger Annäherung an das Werkstück um ein Festkleben der Stabelektrode zu verhindern sowie gleichmäßigeres Schweißen und tieferen Einbrand
ANTI STICK: Automatische Schweißstromreduzierung bei Festkleben der Elektrode um ein Ausglühen zuverhindern und diese leichter Lösen zu können
JOB Funktion: 9 Schweißprogramme speicherbar
GEN POWER: Betrieb mittels spannungsregulierten Stromgenerator möglich
EXTENSION: Verwendbar mit bis zu 100m Verlängerungskabel (3 x 2,5 mm²)
Technische Daten:
Schweißelektroden-Durchmesser: 230V: WIG 1,0-4,0mm / MMA 1,6-5,0mm : 110V: WIG 1,0-3,2mm / MMA 1,6-3,2mm
Schweißstrom-Einstellbereich: 230V: WIG/MMA 5-200 A : 110V: WIG 5-160 A / MMA 5-130A
100 % Einschaltdauer (10 min bei 40 °C) bei Schweißstrom: 230V: WIG 100 / 155 % / A / MMA 100 / 110 % / A : 110V: WIG 100 / 125 % / A / MMA 100 / 105A
Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom: 230V: WIG 60 / 200 % / A / MMA 35 / 200 % / A : 110V: WIG 90 / 130 % / A / MMA 60 / 130% / A
Leerlaufspannung: 67V
Netzanschluss / Phasen: 230 / 1 : 110 / 1V / ~
Netzstromtoleranz: 230V: +15 / -60 % : 110V: +150/-15%
Netzabsicherung träge: 230V: WIG/MMA 16/32 AT : 110V: WIG/MMA 32/63AT
Schutzart (IP): IP23
Wirkungsgrad / Effizienz: 85%
Leistungsaufnahme im Leerlauf: 230V: 42,6 W : 110V: 43,9W
Aufnahmeleistung l1 max. / l1 eff.: 230V: WIG 21 / 16 A / MMA 32 / 19 A : 110V: WIG 32 / 25 A / MMA 40 / 22A
Masseanschluss-Stecker / Querschnitt: 13 / 25Ø / mm²
Anschlussstecker: Schuko 16 A
Tiefe: 190mm
Höhe: 375mm
Gewicht: 15.5kg
Ursprungsland: CN
Paketdiensfähig: NEIN
WIG-/TIG AC/DC-Schweißinverter
Tragbare WIG-/TIG Schweißinverter mit moderner IGBT-Bauweise zum Wechselstrom (AC) und Gleichstrom (DC) Schweißen von Aluminium, Stahl, Edelstahl und Kupfer. Umschaltbar zwischen HF-WIG-Schweißen mit berührungsloser Hochfrequenzzündung, LIFT-WIG-Schweißen (ohne HF) und MMA-/E-Hand-Schweißen. Erhältlich als ECO-SET-G = Gasgekühlte Variante, ECO-SET-W = Wassergekühlte Variante inkl. Transportwagen.
Serienausstattung
- 4m WIG-Schlauchpaket SRC 26/4m - HF U/D (3DT) inkl. UP/DOWN
Stromregelung am Handgriff, gasgekühlt / SteckerØ 13 mm, 35/50mm²
- Wasserkühleinheit WK-1-MINI (mit Kühlflüssigkeit bis -17°C, 5 lt.)
- Transportwagen mit 2 Rädern 'T2000V' (zur Selbstmontage)
- 3m Massekabel 25 mm² / Stecker Ø 13mm, 35/50mm²
- 4m Elektrodenhalter-Schweißkabel 25mm² / Stecker Ø 13 mm, 35/50mm²
- 2,5m Gasschlauch für Argon inkl. Quick Fit Schnellverbinder DN5
- 1 Druckregler für Argon, 0-12 lt./min. inkl. Quick Fit Kupplung DN5
- 19 teiliges WIG-Erstausrüstungsset
- 1 Paar WIG-Schweißhandschuhe Gr. 9,5/XL
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
