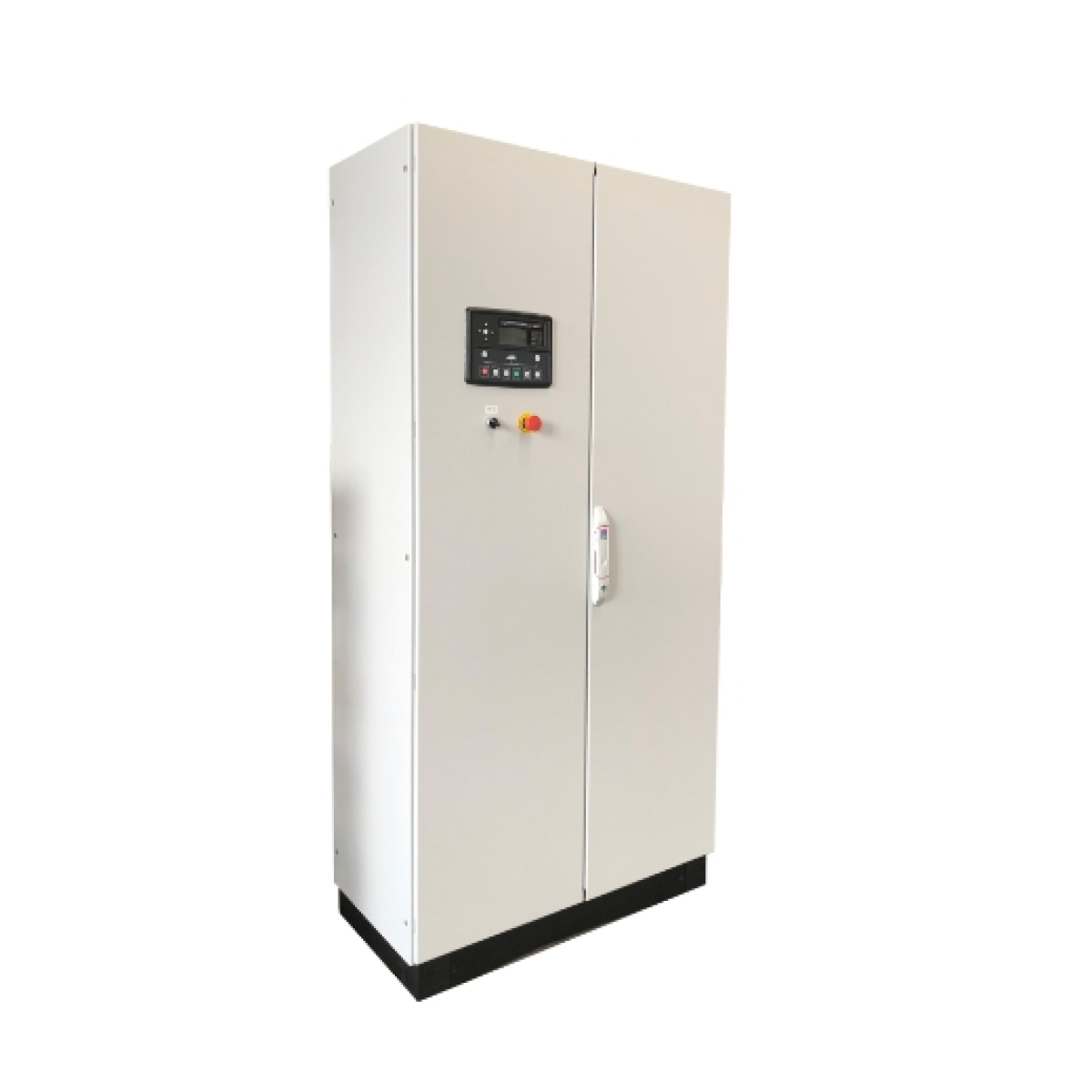

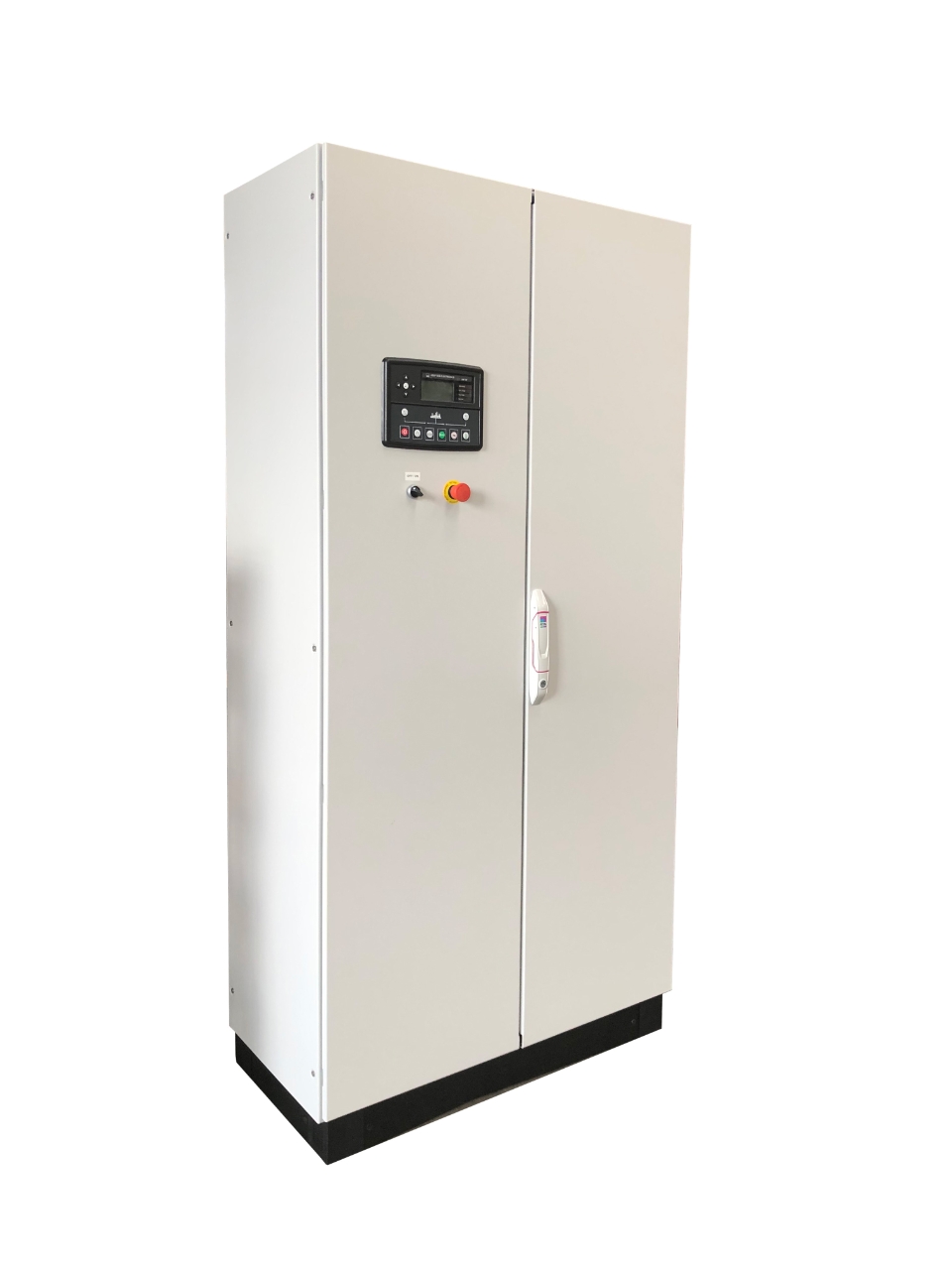

ELMAG ATS Panel DSE 335 bis 173 kVA = 200-250A, Autom. Netzausfallerkennung
ATS Panele für Standmontage
DSE 335 ATS-Steuermodul
DSE 160 automatisches Netzteil mit automatischer Umschaltung zwischen 3 Stromquellen, Netz, Generator, Generatorbatterie und redundante Spannungsversorgung
Individuelle Konfiguration der Systemparameter
Motorisierter Last-Transferschalter oder optional mit motorisiertem Leistungsschaltern und mechanischer sowie elektrischer Verriegelung
Bei Versionen mit motorisierten Leistungsschaltern ist auch ein Sammelschienensystem für einfachen Anschluss inkludiert
Mit oder ohne Sockel für einfache Kabelführung von unten

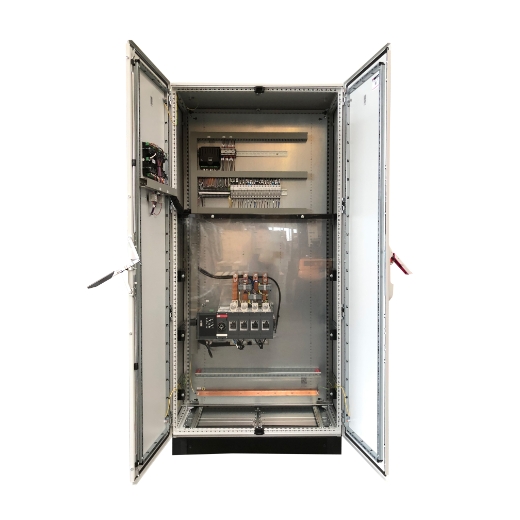

Schaltschrank mit M-LTS 250A sowie DSE335
Technische Daten:
Bauweise: Bodenaufstellung
Abmessungen LxBxH: 2000x1000x500mm
Ursprungsland: BE
Paketdiensfähig: NEIN
ELMAG-Stromerzeuger ab 30 kVA verfügen serienmäßig über ein Automatik-Steuerpanel zur automatischen Netzausfallskontrolle. Durch die Erweiterung mit einem TS-Kit werden diese zur vollautomatischen Notstromanlage. Geräte mit Fernstartanschluss (z.B. Fernstartanlangen oder Geräte mit DSE3110, 7310, 7410) können durch die Erweiterung mit einem ATS Panel einfach zu einer automatischen Notstromanlage aufgerüstet werden.
Alle Notstromumschaltungen werden in der Regel nach der Nachzähler-Hauptsicherung des Niederspannungshauptverteilers eingebunden. Da im Netzbetrieb dadurch die volle Netzleistung über die integrierte Umschalteinrichtung fließen kann, ist die Leistung anhand der Stärke der Nachzähler-Hauptsicherung auszuwählen, selbst wenn das Notstromaggregat nur eine geringere Leistung liefern kann.
Sollen mehrere Zählerkreise automatisch umgeschaltet werden und über ein Aggregat betrieben werden, so ist für jeden Zählerkreis eine eigenen Umschalteinrichtung vorzusehen. Dies kann bei Mehrparteienanlagen oder Anlagen mit mehreren Zählern aufgrund unterschiedlicher Stromtarife (z.B. Wärmepumpen) der Fall sein.
Für solche Anlagen können Dual-ATS-Panele die richtige Wahl sein. Auch Multi-ATS-Panele mit automatischen Umschalteinrichtungen für eine beliebige Anzahl an Zählerkreise sind auf Anfrage erhältlich.
DSE 335 ATS-Steuermodul
DSE 160 automatisches Netzteil mit automatischer Umschaltung zwischen 3 Stromquellen, Netz, Generator, Generatorbatterie und redundante Spannungsversorgung
Individuelle Konfiguration der Systemparameter
Motorisierter Last-Transferschalter oder optional mit motorisiertem Leistungsschaltern und mechanischer sowie elektrischer Verriegelung
Bei Versionen mit motorisierten Leistungsschaltern ist auch ein Sammelschienensystem für einfachen Anschluss inkludiert
Mit oder ohne Sockel für einfache Kabelführung von unten
Schaltschrank mit M-LTS 250A sowie DSE335
Technische Daten:
Bauweise: Bodenaufstellung
Abmessungen LxBxH: 2000x1000x500mm
Ursprungsland: BE
Paketdiensfähig: NEIN
ELMAG-Stromerzeuger ab 30 kVA verfügen serienmäßig über ein Automatik-Steuerpanel zur automatischen Netzausfallskontrolle. Durch die Erweiterung mit einem TS-Kit werden diese zur vollautomatischen Notstromanlage. Geräte mit Fernstartanschluss (z.B. Fernstartanlangen oder Geräte mit DSE3110, 7310, 7410) können durch die Erweiterung mit einem ATS Panel einfach zu einer automatischen Notstromanlage aufgerüstet werden.
Alle Notstromumschaltungen werden in der Regel nach der Nachzähler-Hauptsicherung des Niederspannungshauptverteilers eingebunden. Da im Netzbetrieb dadurch die volle Netzleistung über die integrierte Umschalteinrichtung fließen kann, ist die Leistung anhand der Stärke der Nachzähler-Hauptsicherung auszuwählen, selbst wenn das Notstromaggregat nur eine geringere Leistung liefern kann.
Sollen mehrere Zählerkreise automatisch umgeschaltet werden und über ein Aggregat betrieben werden, so ist für jeden Zählerkreis eine eigenen Umschalteinrichtung vorzusehen. Dies kann bei Mehrparteienanlagen oder Anlagen mit mehreren Zählern aufgrund unterschiedlicher Stromtarife (z.B. Wärmepumpen) der Fall sein.
Für solche Anlagen können Dual-ATS-Panele die richtige Wahl sein. Auch Multi-ATS-Panele mit automatischen Umschalteinrichtungen für eine beliebige Anzahl an Zählerkreise sind auf Anfrage erhältlich.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
