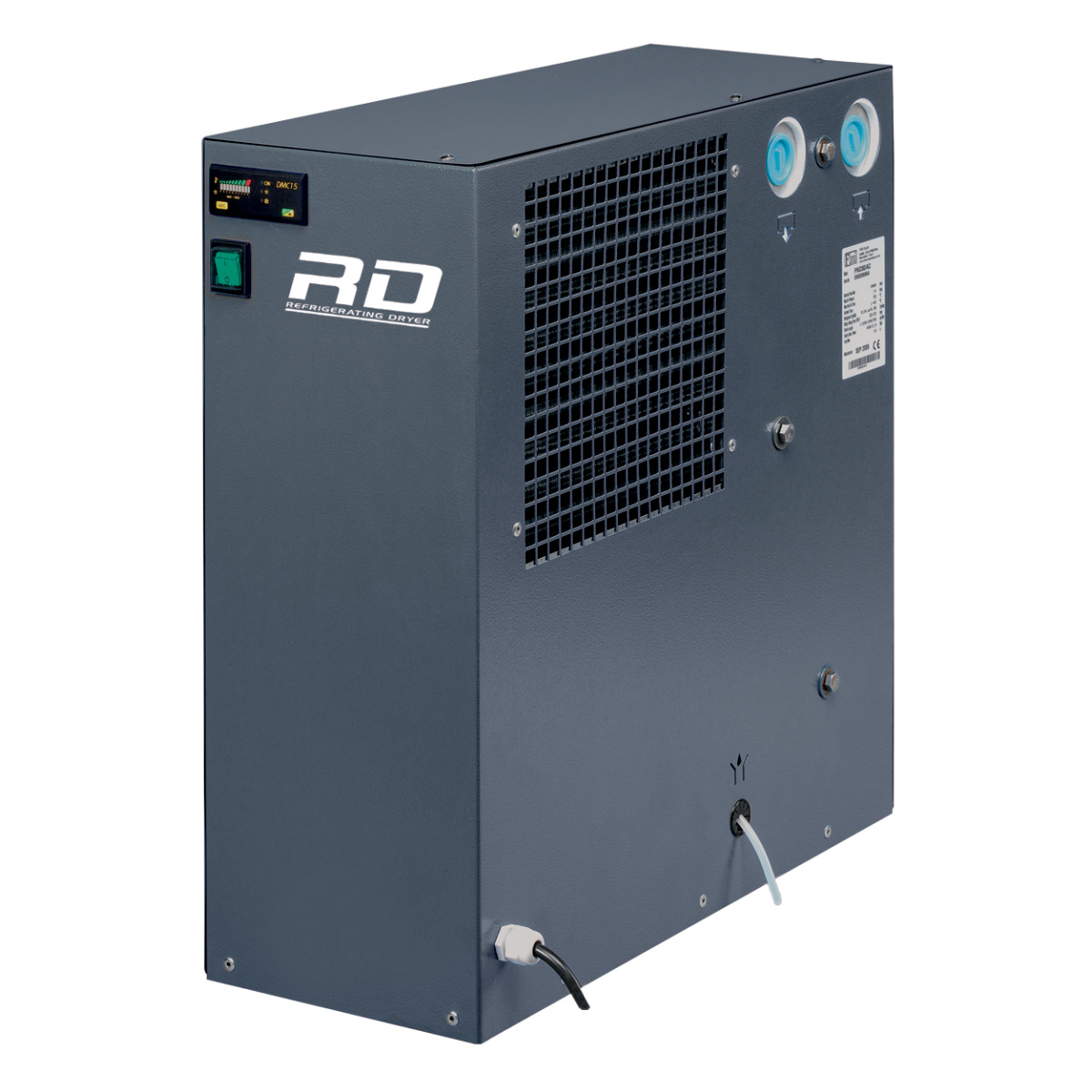

Fini Druckluft-Kältetrockner ARTIC RD 24

Druckluft-Kältetrockner Serie ARTIC RD

• Mit Aluminium Wärmetauscher und Edelstahl-Demister

• Die Druckluft-Kältetrockner der Serie ARTIC RD ergänzen das FINI Druckluft-Aufbereitungsprogramm um eine weitere wirtschaftliche Alternative.

• Die außerordentliche effiziente Konstruktion ist Grundlage für kostengünstigen und sicheren Betrieb.

Zu den Technik-Highlights zählen:

• Der physikalisch „richtige” vertikale Aufbau des Wärmetauschers mit Kondensatfluss von oben nach unten, der Edelstahl-Demister zur sicheren Abscheidung und der großvolumige Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.

Die Investition, die sich schnell rechnet

Trockene Druckluft ist wirtschaftlich. Mit dem ARTIC RD fällt diese Rechnung aber noch besser für Sie aus. Denn die Summe dieser Vorteile sorgt dafür, dass Sie Ihr Potenzial zur Kosteneinsparung schneller ausschöpfen:

• Verbesserte Energieeffizienz dank besonders großer Wärmetauscherfläche
• Vermeidung von strömungsungünstiger Umlenkung der Druckluft
• Vermeidung zusätzlicher Strömungswiderstände durch großzügig dimensionierte Druckluftanschlüsse – weniger Druckverlust
• Nahezu 100% Tröpfchenabscheidung dank intelligenter Konstruktion

Der Aufbau des ARTIC RD überzeugt durch Übersichtlichkeit und Zugänglichkeit. Die beiden
einzigen Wartungsstellen, Kondenser und Kondensatabscheider, sind durch große und leicht zu öffnende Abdeckungen erreichbar. So sind Wartungsarbeiten leicht durchzuführen.

Der Unterschied steckt im Detail

• 1) Warme, mit Feuchtigkeit gesättigte Druckluft wird bis auf eine Temperatur von +3 °C heruntergekühlt. Der große Wärmetauscher begünstigt nicht nur eine besonders effektive Abkühlung, die Konstruktion senkt auch den Strömungswiderstand auf ein absolutes Minimum.
• 2) Anders als bei vielen üblichen Systemen strömt die Luft in einer abwärts gerichteten Bewegung durch den Wärmetauscher. Die Schwerkraft und das Profil werden zu einer besonders hohen Tröpfchen-Abscheidung von nahezu 99 % genutzt. In dem sehr großen Kondensat-Sammelraum wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.
• 3) Vor dem Austritt aus dem Trockner wird die getrocknete, kalte Druckluft in einem Luft/Luft- Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.
• 4) Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den Kondensatabscheider aus dem ARTIC RD Kältetrockner abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl/Wasser-Trennsystem ÖWAMAT aufbereitet werden.

Elektronische Steuerung DMC 35

Die elektronische Steuerung DMC 35 zeigt auf einem digitalen Display die Betriebsbedingungen des Trockners, die Taupunkttemperatur und die Gesamtbetriebsstunden an.
Sie steuert das Magnetventil für den Kondensatablass über eine Zeitschaltuhr, die Temperatur oder den Druck.
Die DMC 35 zeichnet die Betriebsstunden des Trockners auf und ermöglicht es dem Benutzer, geplante Wartungsarbeiten entsprechend der tatsächlichen Betriebsstunden durchzuführen.
Fehler wie z.B. Funktionsstörungen oder ein zu niedriger Taupunkt werden von der Steuerung erkannt und angezeigt.
Sie verfügt über eine RS485-Kommunikationsschnittstelle für den Anschluss von externen Geräten (PLC, Computer, etc.).

Digitaler Taupunktanzeiger:
Ein Temperatursensor misst ständig die Taupunkttemperatur und überträgt sie an das Steuergerät DMC 35, wo sie auf einem Display angezeigt wird.

Elektrischer Anschluss
230 Volt / 50 Hz, 1 Ph
Andere Versionen auf Anfrage.

Umrechnungsfaktoren
Bitte passen Sie die Leistungsangaben an, indem Sie mit dem entsprechenden Korrekturfaktor multiplizieren.

Alle Modelle standardmäßig mit automatischem, zeitgetaktetem Kondensatableiter ausgerüstet.
Hersteller
FNA S.p.A.
Via Einaudi 6, 10070 Robassomero, Italien
info@fnacompressors.com


Technische Daten:

• Luftvolumenstrom l/min: 2400 l/min
• Luftvolumenstrom m³/h: 144 m³/h
• Höchstdruck: 16 bar
• Luftanschluss: 1 "

Abmessungen und Gewichte

• Länge (Produkt) ca.: 220 mm
• Breite/Tiefe (Produkt) ca.: 560 mm
• Höhe (Produkt) ca.: 460 mm
• Gewicht (Netto) ca.: 29 kg

Betriebsbedingungen

• Max. Drucklufteintrittstemperatur t1: 55 °C
• Umgebungstemperaturbereich ta: 1 – 45 °C
• Max. Betriebsdruck p1: 14 bar

Elektrische Daten

• Leistung Antriebsmotor: 0.33 kW

Referenzbedingungen nach DIN / ISO 7183

• Drucktaupunkt tpd: 10 °C
• Volumenstrom bezogen auf: 20 °C, 1 bar
• Druckluft-Eintrittstemperatur t1: 35 °C
• Betriebsdruck p1: 7 bar
• Kühllufttemperatur tc: 25 °C
