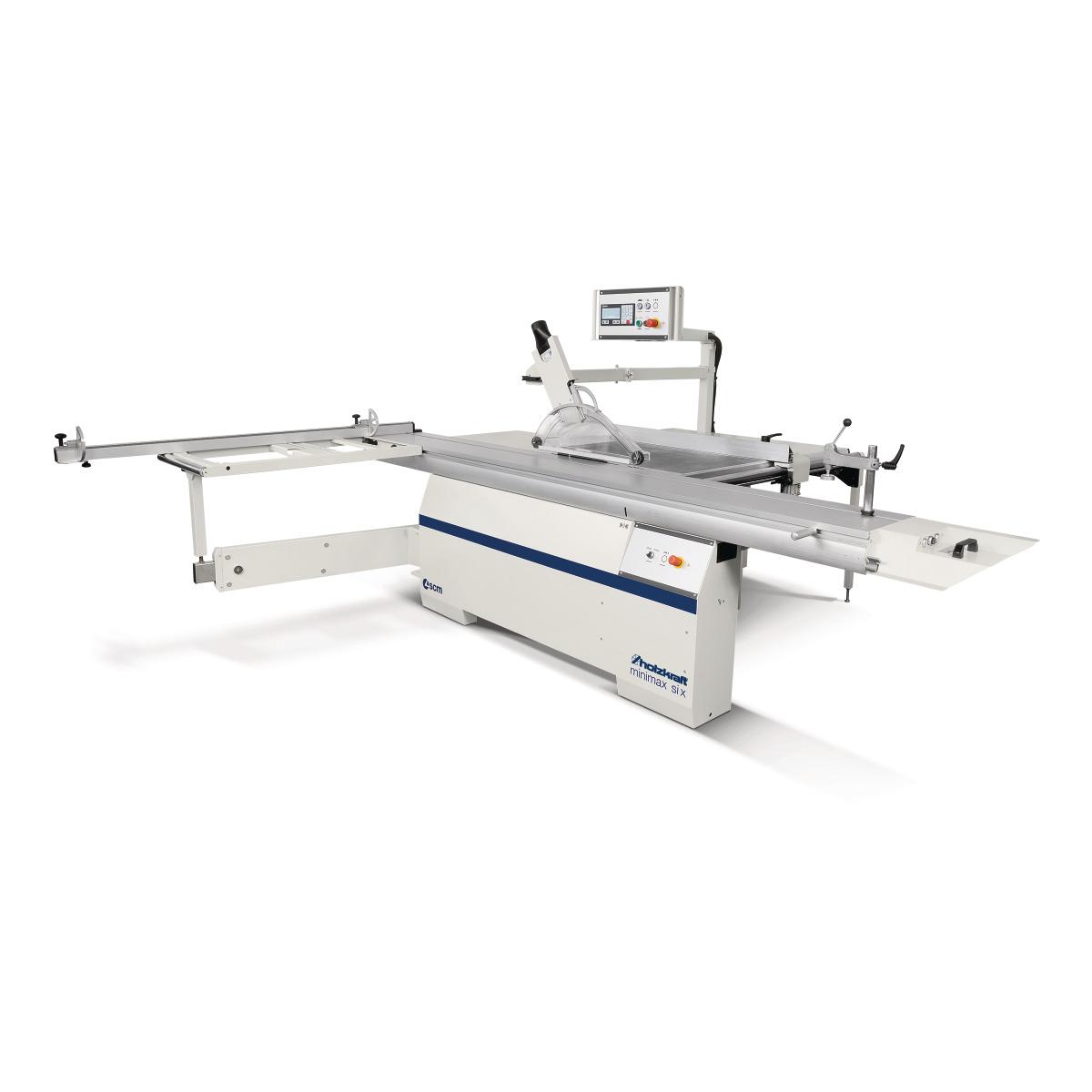

Holzkraft Formatkreissäge minimax si x 32 A 3 UP

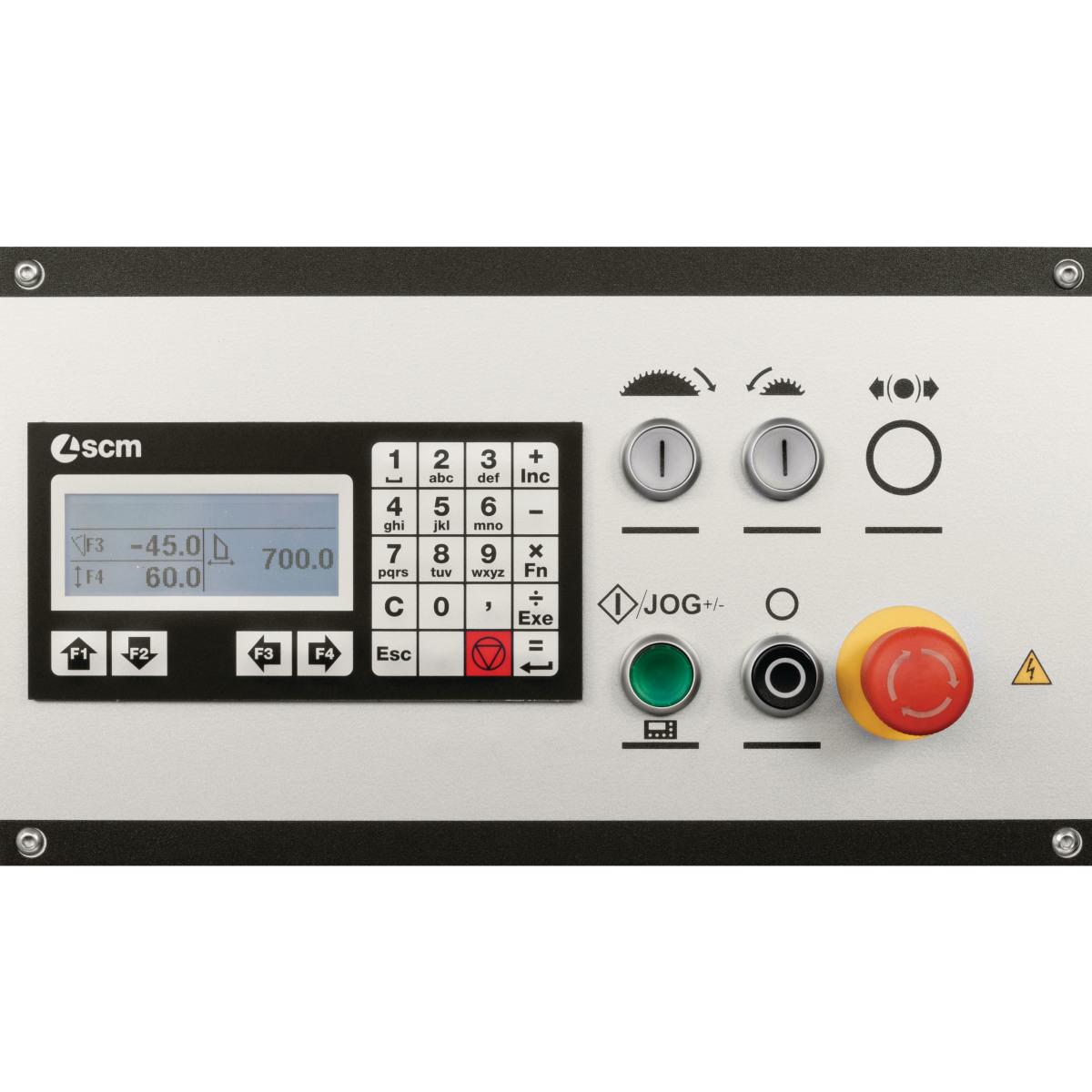

- Steuereinheit mit elektronischer Anzeige für programmierte, motorische Höhenverstellung und Schwenkung des Sägeaggregat

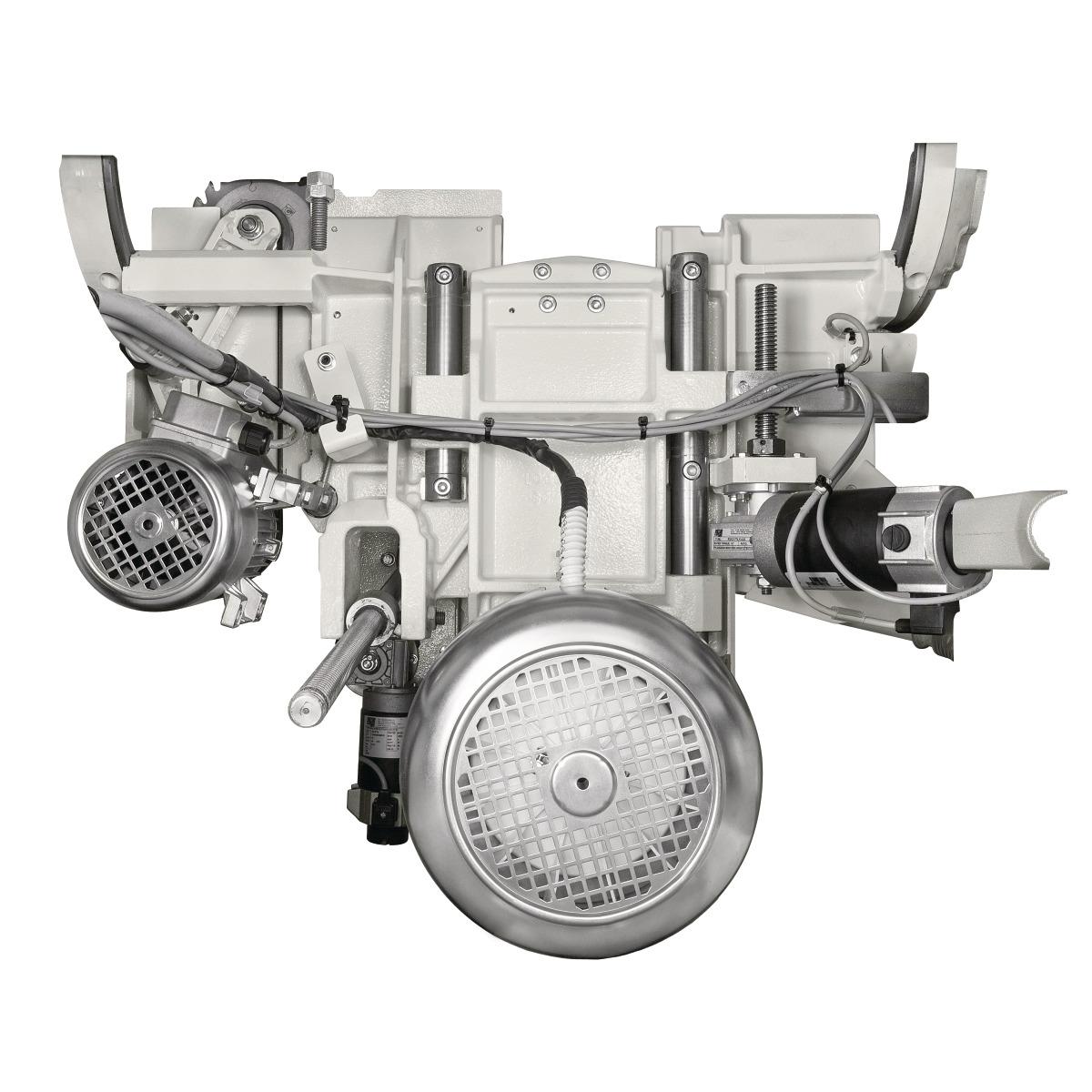

- Graugusssägeaggregat garantiert Verwindungssteifigkeit und vibrationsfreies Arbeiten

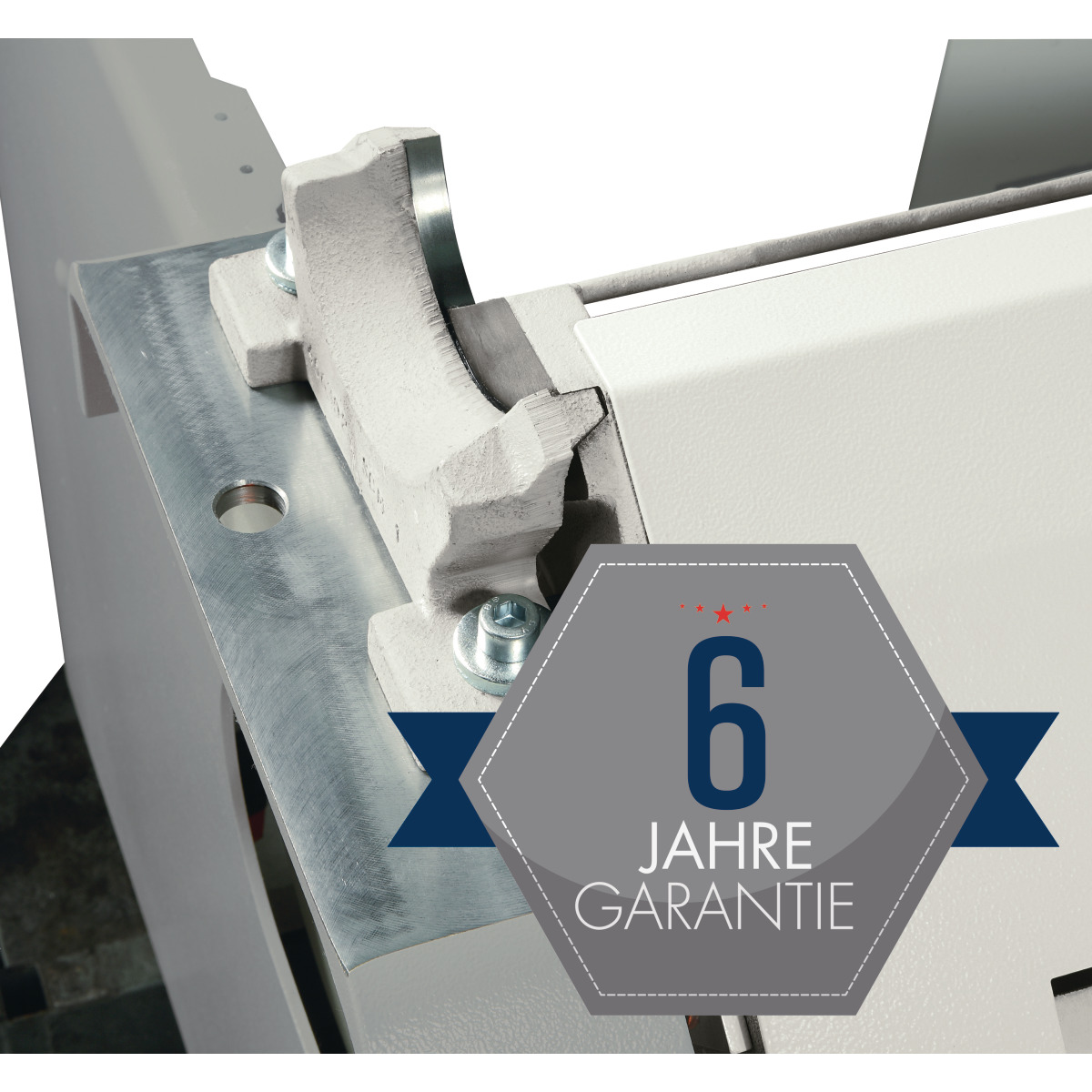

- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung,
- Erleichterte Plattenaufgabe durch großen Besäumrahmen mit Laufrolle
- Teleskoplineal mit zwei Profi-Klappanschlägen

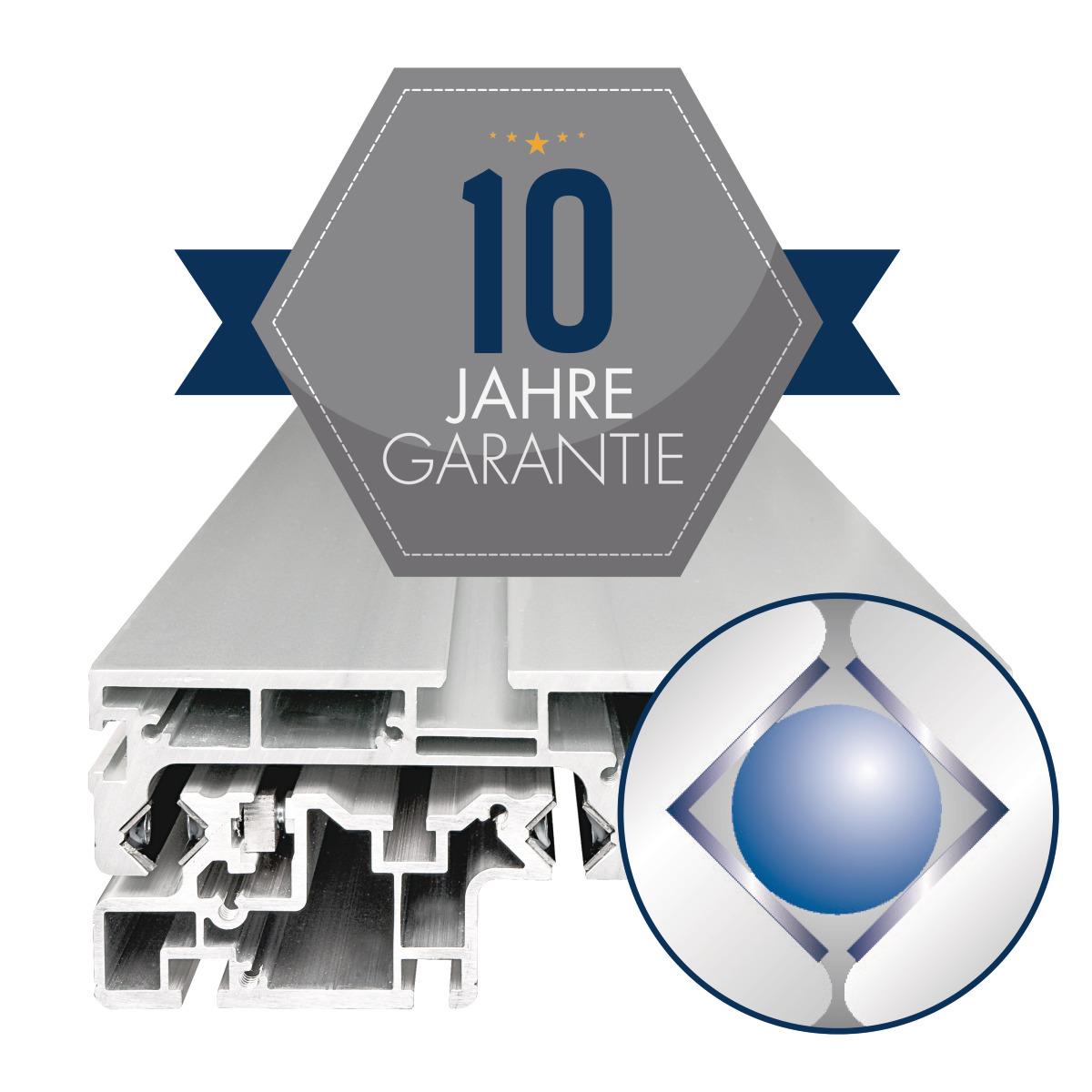

- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten Stahlführungsbahnen,
- Vorritzeinrichtung mit eigenem Antrieb ausgestattet und von außen leicht einstellbar

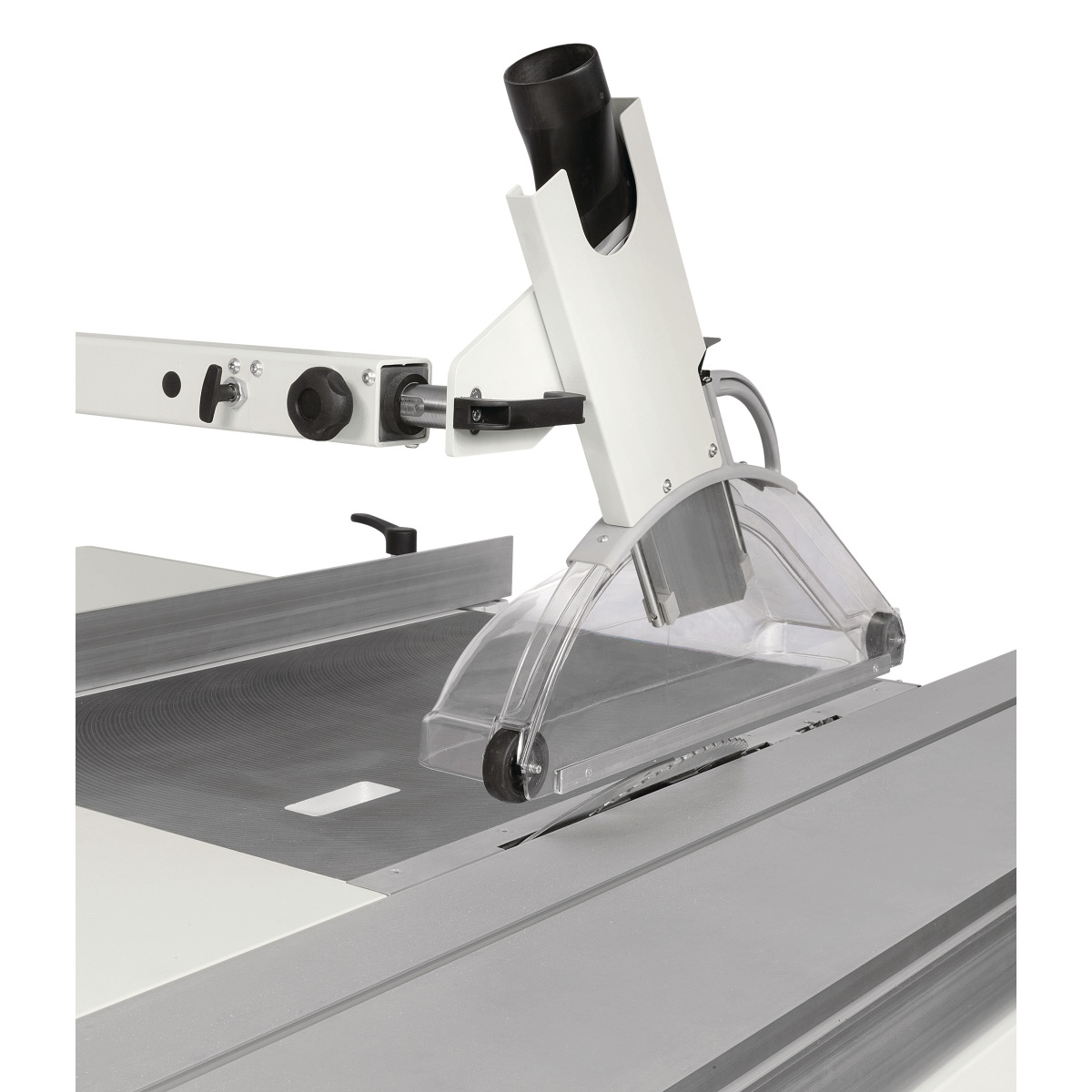

- Zwei-Positionen Sägeblattpendelschutz manuell einstellbar
- A 3-Ausführung mit Dreiachsensteuerung zusätzlich mit motorischem Parallelanschlag mit elektronischer Positionierung, Positionsanzeige über einen Encoder, Verstellung über Kugelumlaufspindel, stufenlose Einstellung über Schalter oder automatisches Positionierung und Möglichkeit inkrementaler Verstellung
- UP-Ausführung mit schwenkbarem Bedienpanel für maximale Flexibilität

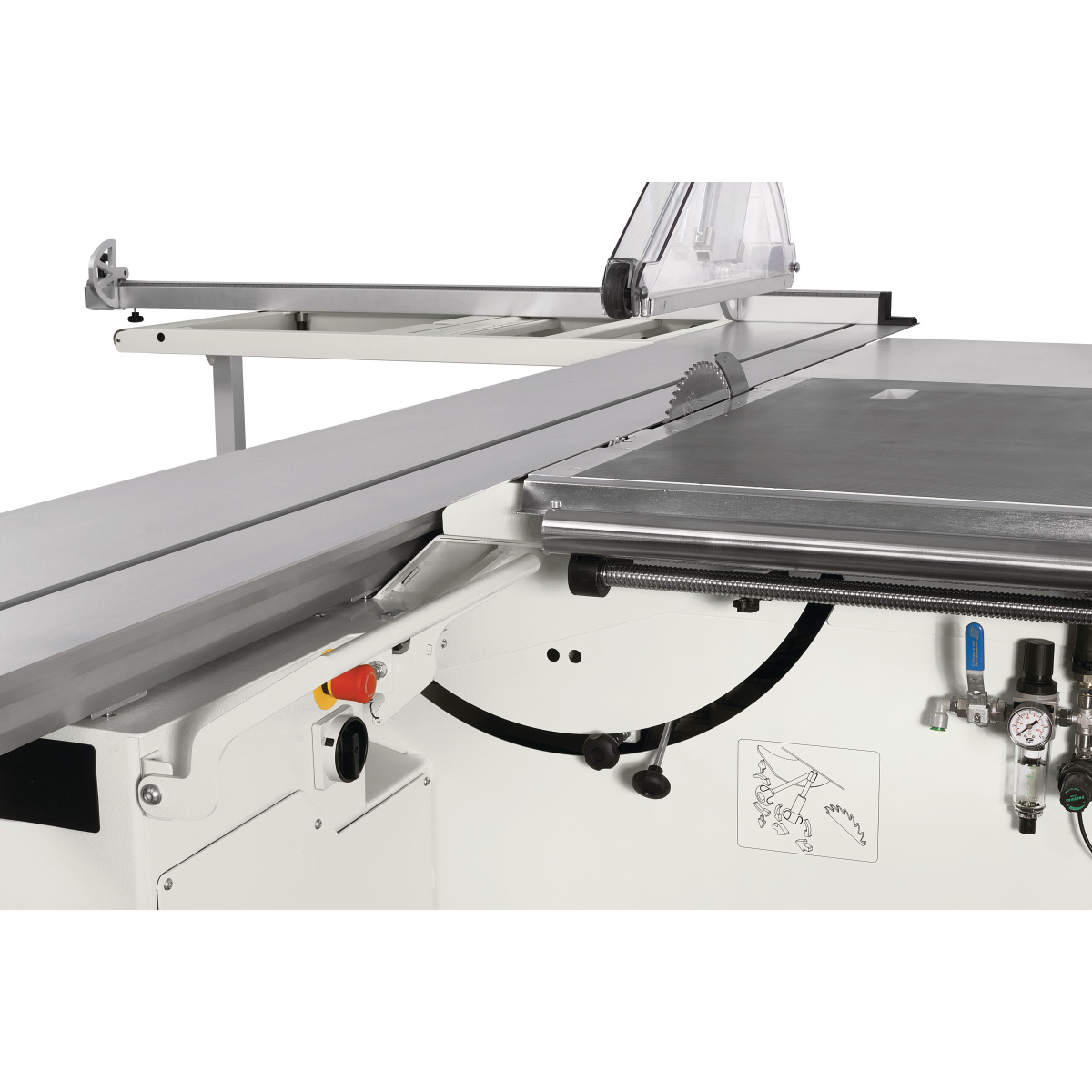

- X-Ausführung mit Compex Gehrungsanschlag zur schnellen und genauen Ausführung von Gehrungsschnitten, automatischer Ausgleich der Anschlagsposition. (Längenausgleich)
- Optional erhältlich: zwei Sägeblattgeschwindigkeiten, Ablänganschlag mit Digitalanzeige
- Made in Italy
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Anschluss Absaugung
- Absaugstutzendurchmesser: 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 80 mm
Aufstellinformationen
- Transportbreite: 1250 mm
Ausstattung
- Vorritzaggregat: mit separatem Vorritzmotor
- Eloxierter Aluminium-Formatschiebeschlitten: ✔
- Griff für Schiebeschlitten: ✔
- Ein-/Aus-Schalter am Schiebeschlitten: ✔
- Materialrolle am Besäumrahmen: ✔
- Säge-Parallelanschlag: mit Rundstangenführung
- Anschläge: Profiklappanschläge
- Besäumschuh: ✔
- Exzenterspanner: ✔
- Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag: ✔
- Schwenkbares Bedienpanel oben: ✔
- Tischverbreiterung: ✔
- Tischverlängerung: ✔
- Sägeblattpendelschutz: ✔
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Leistung Antriebsmotor: 7 kW
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
Schiebeschlitten und Tisch
- Besäumrahmenlänge: 1200 mm
- Besäumrahmenbreite: 650 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1000 mm
- Tischbreite: 685 mm
Kreissägeeinheit
- Schnittbreite mit Parallelanschlag: 1270 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Besäumlänge: 3200 mm
- Sägeblattneigung: -46 – 46 °
- Max. Schnitthöhe 90°: 136.5 mm
- Max. Schnitthöhe 45°: 97 mm
- Max. Schnitthöhe -45°: 60 mm
- Durchmesser Sägeblatt: 400 mm
- Erläuterung Durchmesser Sägeblatt: Unabhängig vom Vorritzer
- Drehzahl Sägeblatt: 4000 min¯¹
Vorritzeinheit
- Durchmesser Vorritzsägeblatt: 160 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
