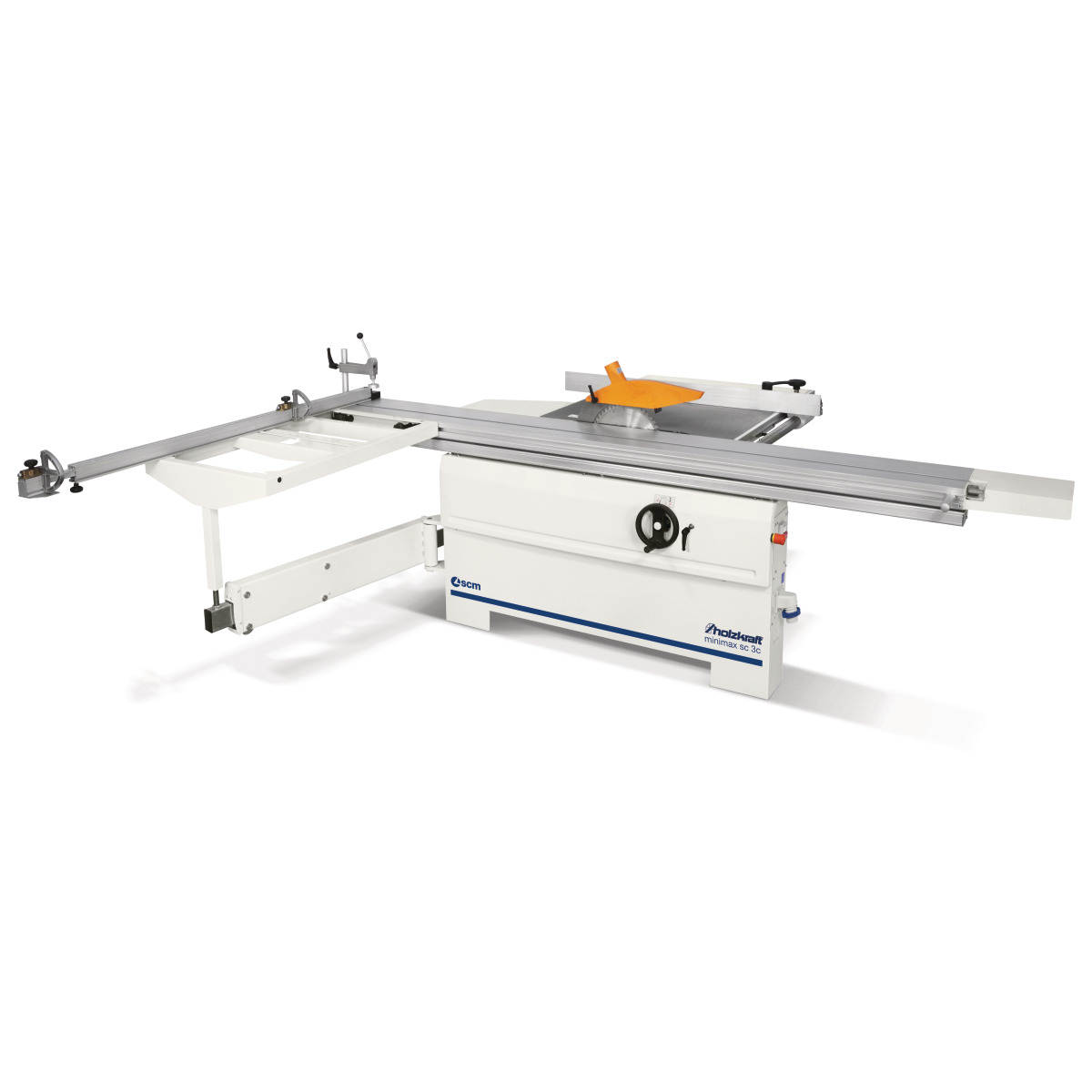

Holzkraft Formatkreissäge minimax sc 3c 23
- Schnittebene direkt am Sägeblatt
- Schwere Stahl-Graugusskonstruktion
- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten,

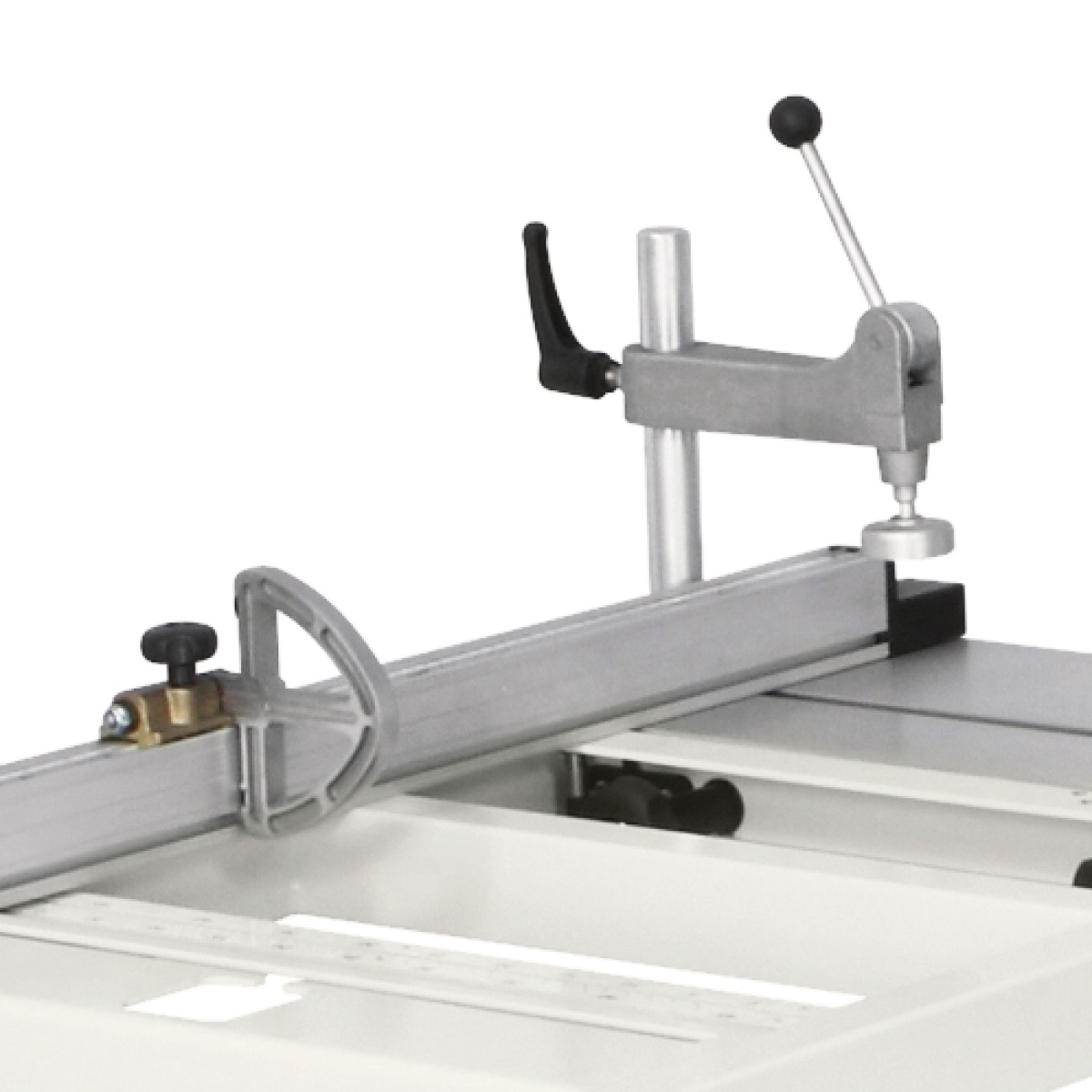

- Großflächiger Besäumrahmen auf Teleskoparm geführt und längsverschiebbar
- Winkelverstellbarer Aluminium-Teleskopanschlag mit Profi-Anschlagklappen

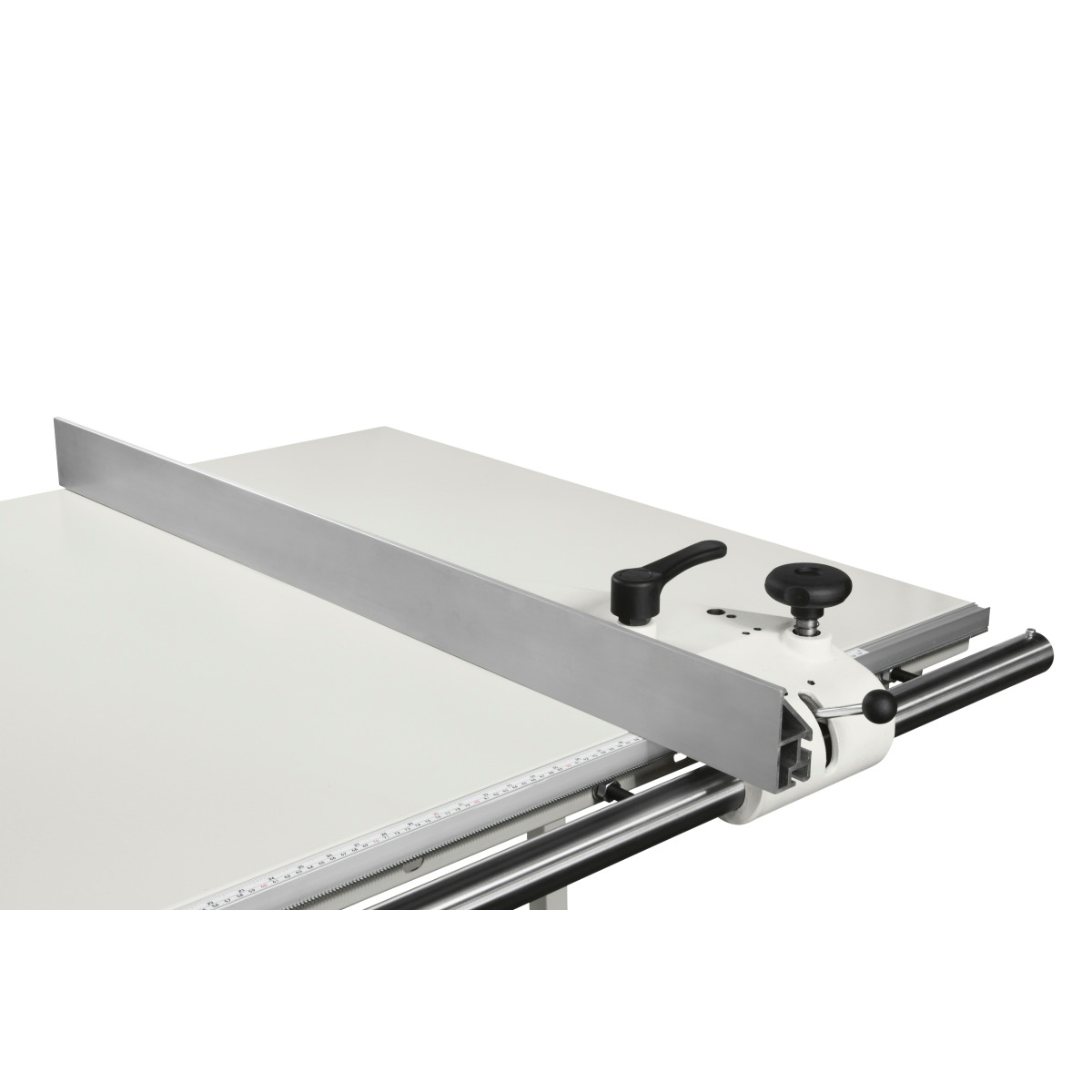

- Parallelanschlag mit Schnellspannung und Feineinstellung
- Großflächiger Arbeitstisch aus gefrästem Grauguss bleibt dauerhaft plan
- Die serienmäßige Tischverbreiterung und Tischverlängerung ermöglichen leichtes Arbeiten mit größeren Werkstücken
- Ruhiger Lauf und präzise Schnitte
- Mit leistungsstarkem Drehstrom-Motor ausgestattet
- Das großdimensionierte Sägeaggregat aus Grauguss ist doppelt am Gusstisch befestigt und ist ein Garant für Stabilität, Präzision, Laufruhe und lange Lebensdauer,
- Maximale Schnitthöhe wird auch bei eingebauter Vorritzeinrichtung erreicht
- Made in Italy
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 380 kg
Anschluss Absaugung
- Absaugstutzendurchmesser: 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
Aufstellinformationen
- Transportbreite: 900 mm
- Maschinenkörper Länge: 1388 mm
- Maschinenkörper Breite/Tiefe: 689 mm

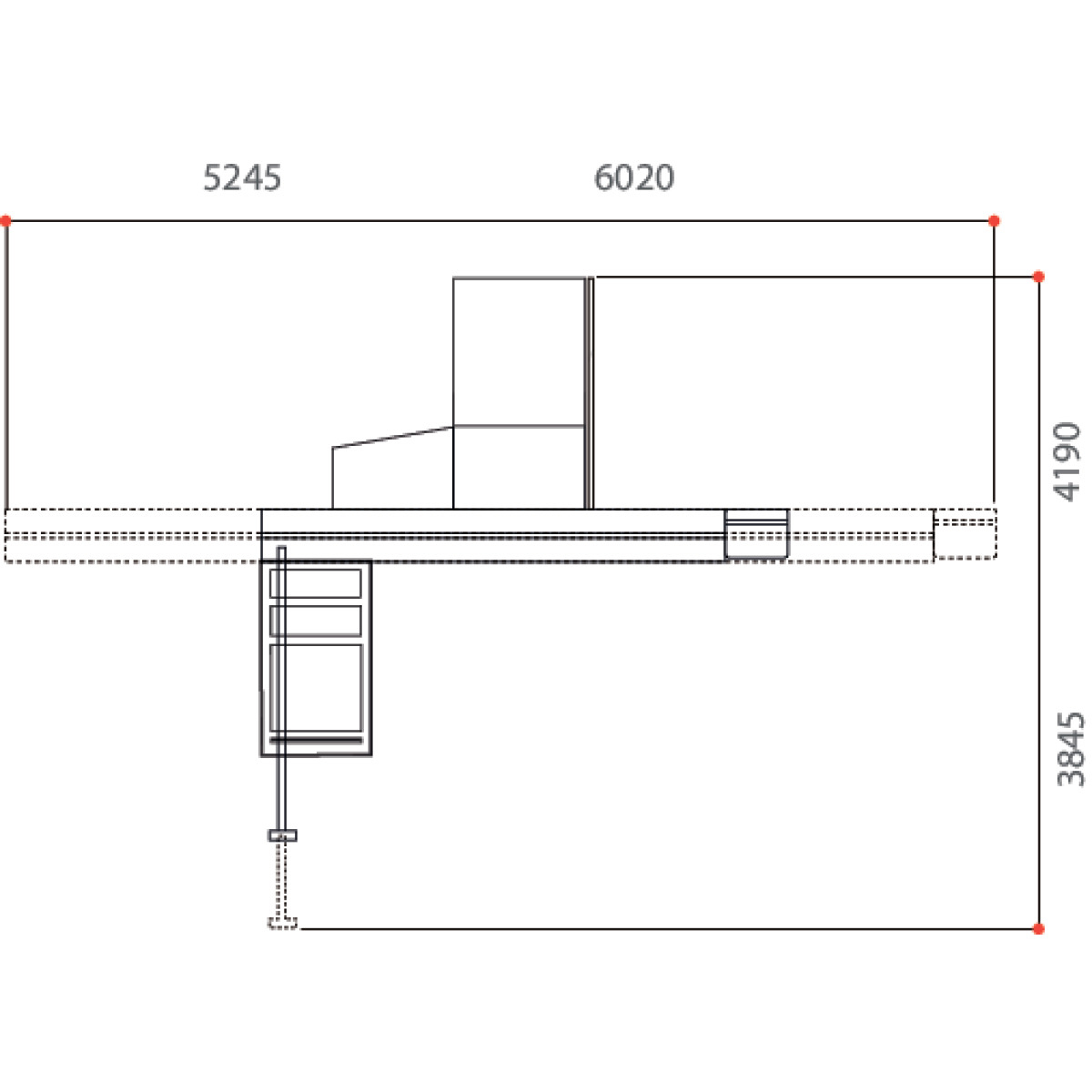

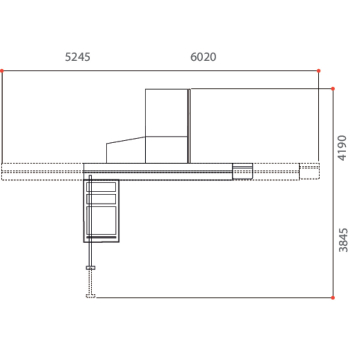

- Platzbedarf Länge: 5118 mm
- Platzbedarf Breite/Tiefe: 3830 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
- Arbeitsbereich Länge: 1000 mm
- Arbeitsbereich Breite/Tiefe: 2000 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Ausstattung
- Eloxierter Aluminium-Formatschiebeschlitten: ✔
- Griff für Schiebeschlitten: ✔
- Besäumrahmen: mit winkelverstellbarem Aluminium-Teleskopanschlag
- Säge-Parallelanschlag: mit Rundstangenführung und Feineinstellung
- Anschläge: Zwei Profiklappanschläge
- Besäumschuh: ✔
- Exzenterspanner: ✔
- Tischverbreiterung: ✔
- Tischverlängerung: ✔

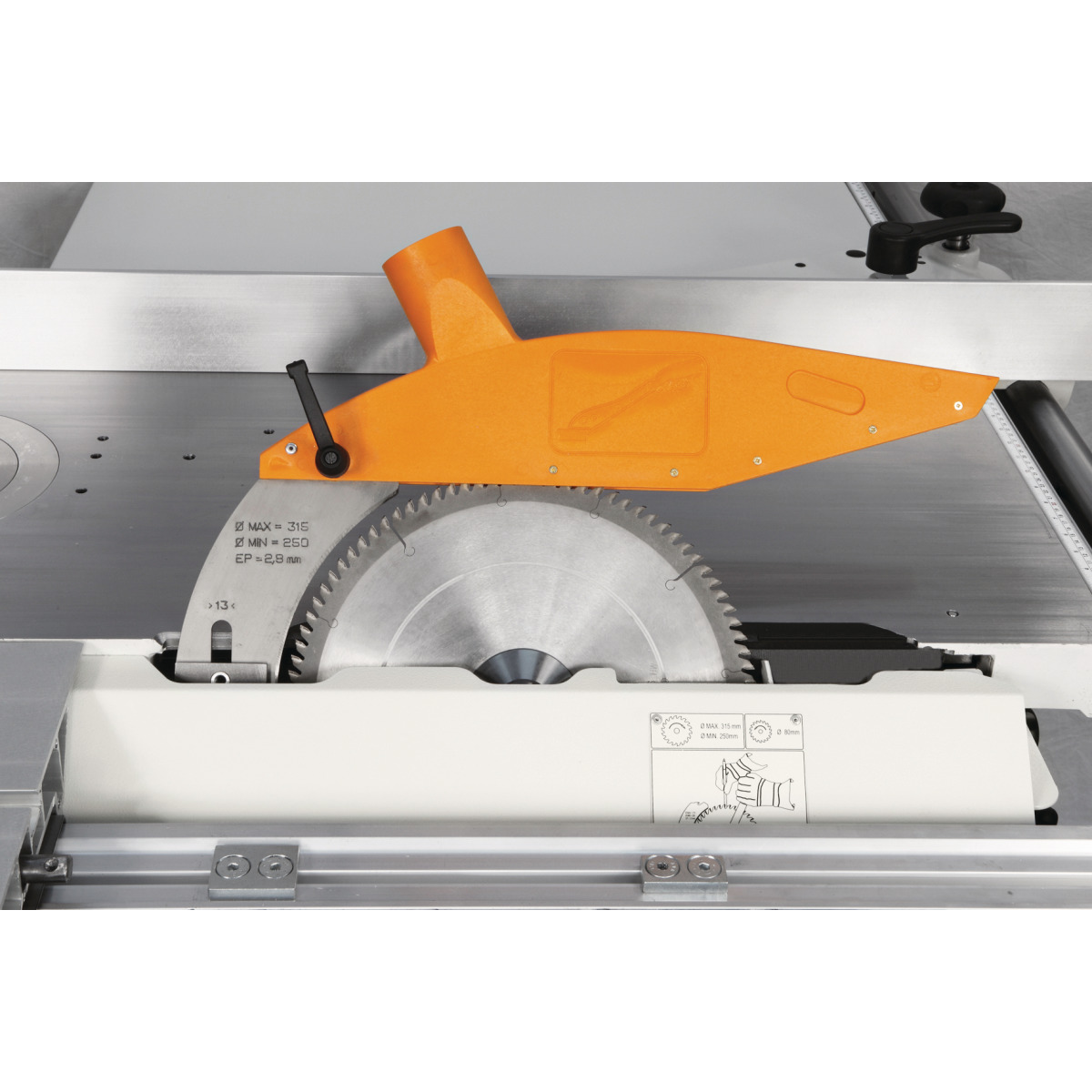

- Sägeblattschutzhaube: ✔
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Leistung Antriebsmotor: 5,0 kW
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 2250 mm
- Formatschiebeschlittenbreite: 270 mm
- Formatschiebeschlittenhöhe: 124 mm
- Tischlänge: 840 mm
- Tischbreite: 560 mm
- Tischhöhe: 900 mm
Kreissägeeinheit
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 2310 mm
- Besäumlänge: 2250 mm
- Sägeblattneigung: 90 – 45 °
- Max. Schnitthöhe 90°: 100 mm
- Max. Schnitthöhe 45°: 78 mm
- Durchmesser Sägeblatt: 315 mm
- Drehzahl Sägeblatt: 3500 min¯¹
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
