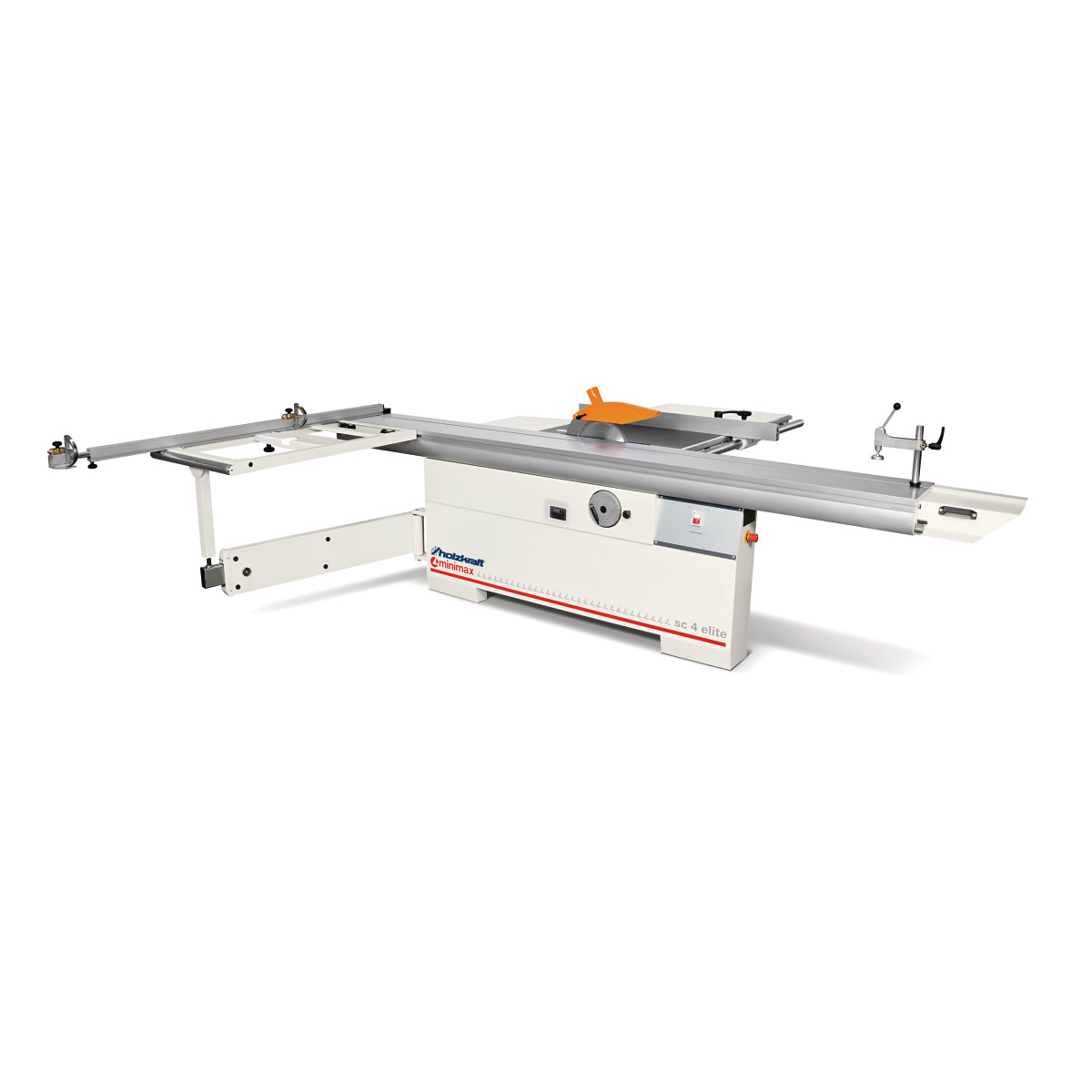

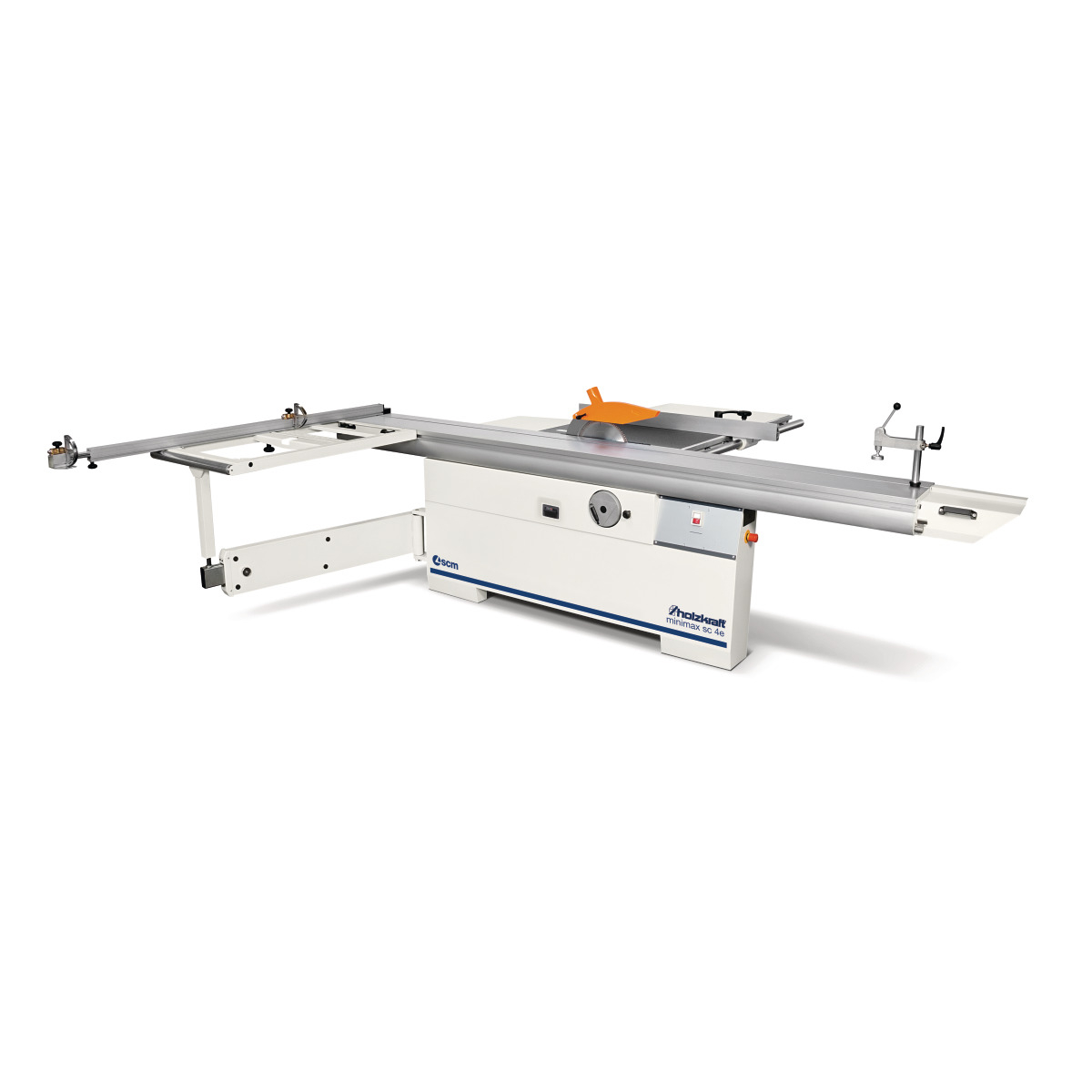

Holzkraft Formatkreissäge minimax sc 4e 23

• Der massive Arbeitstisch aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten

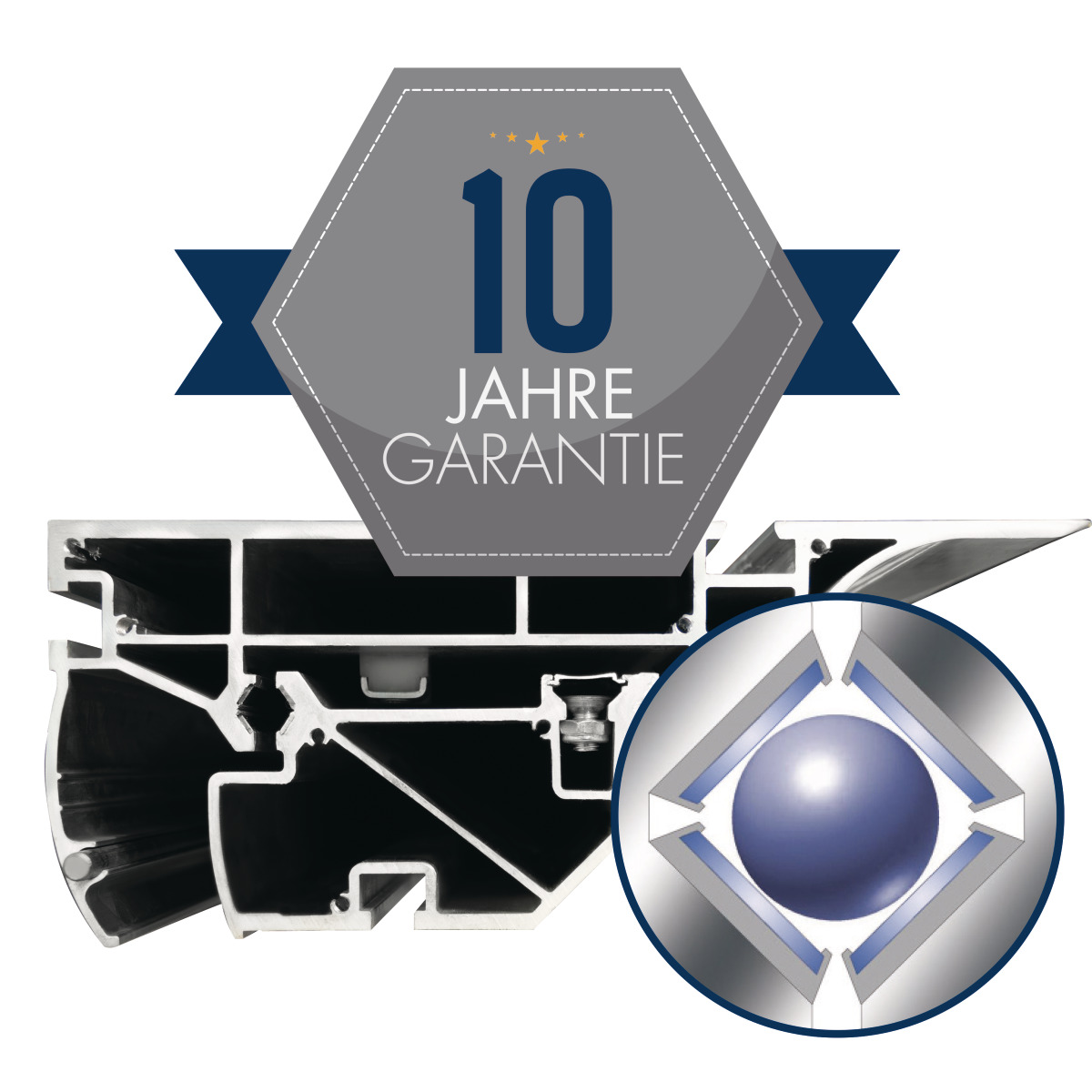

• Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten,

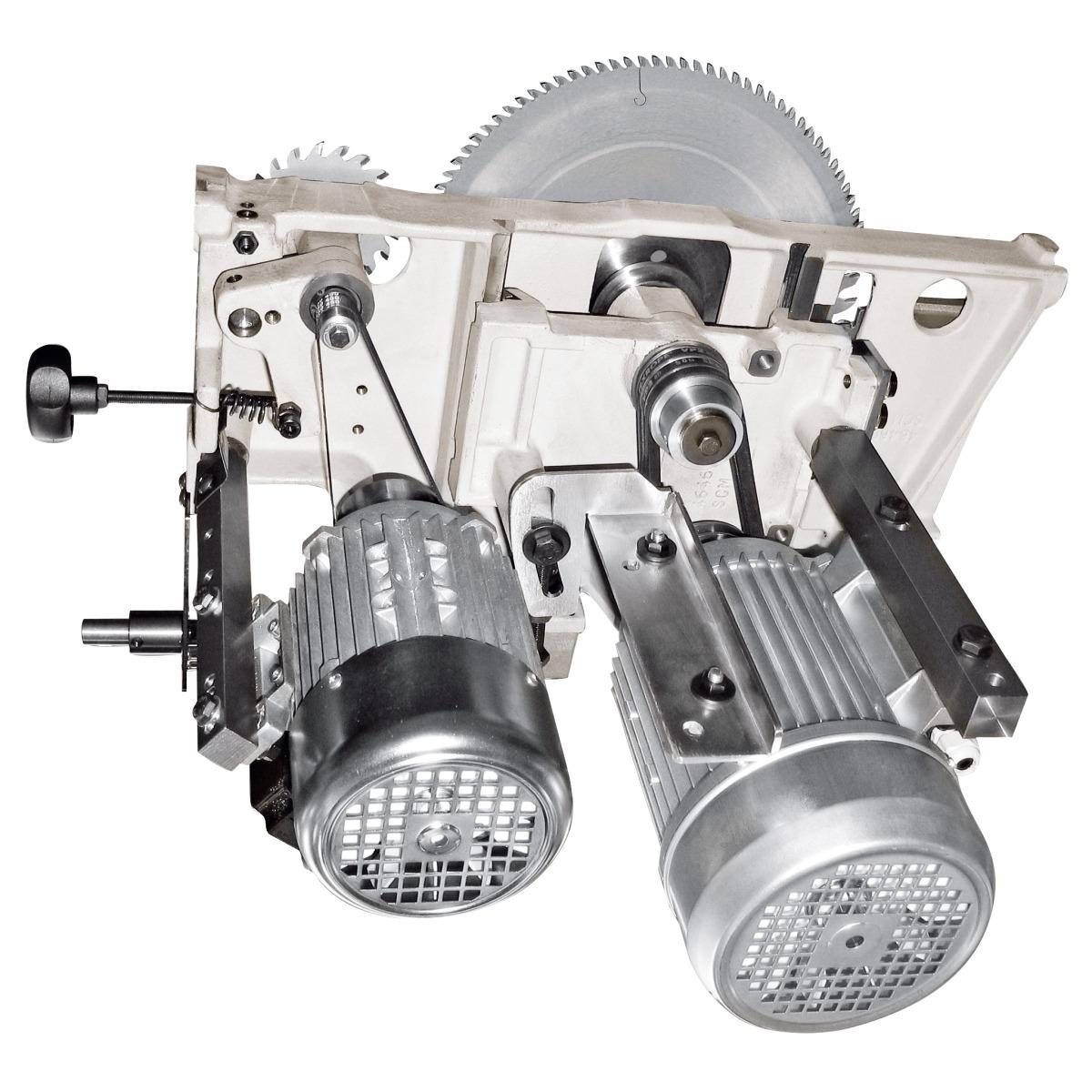

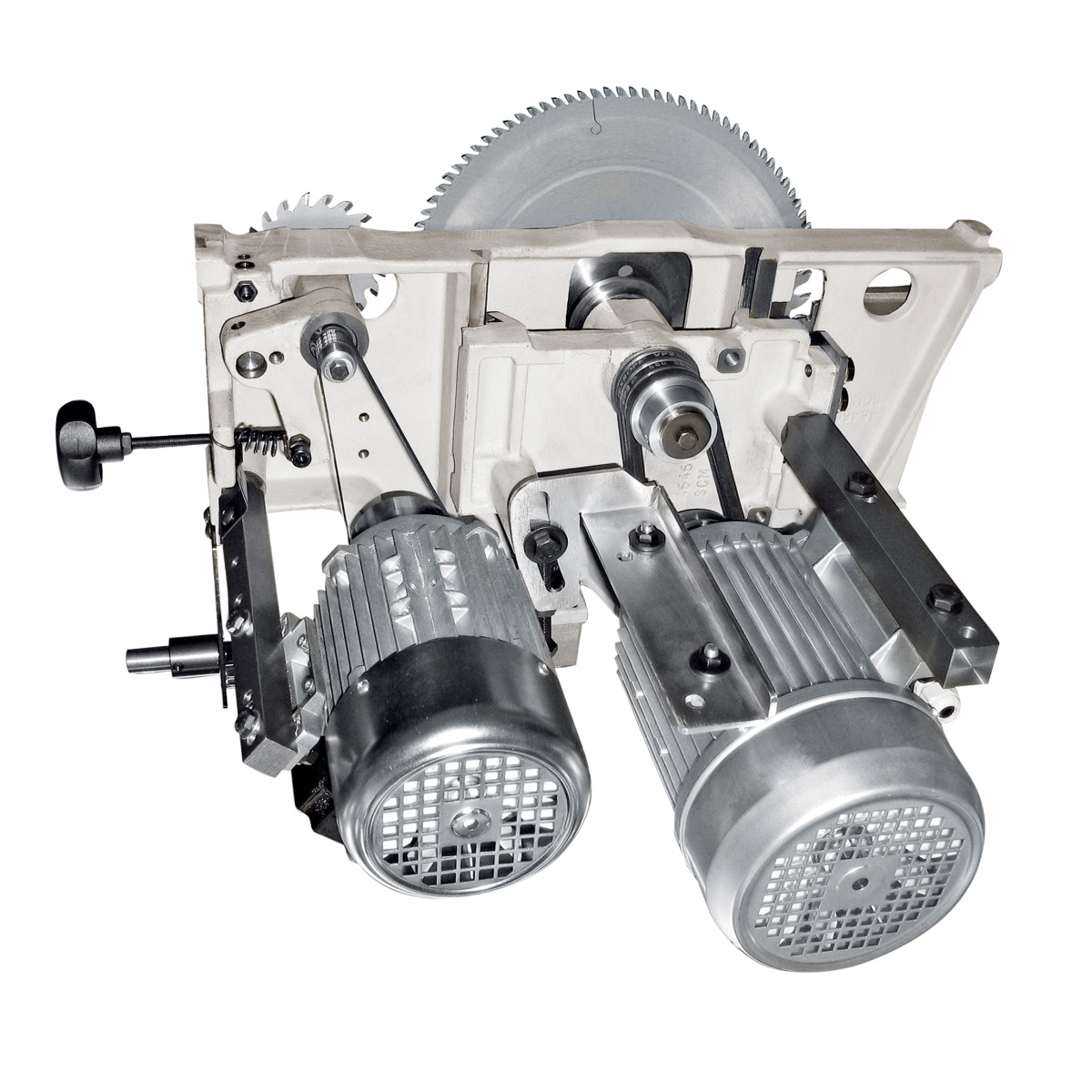

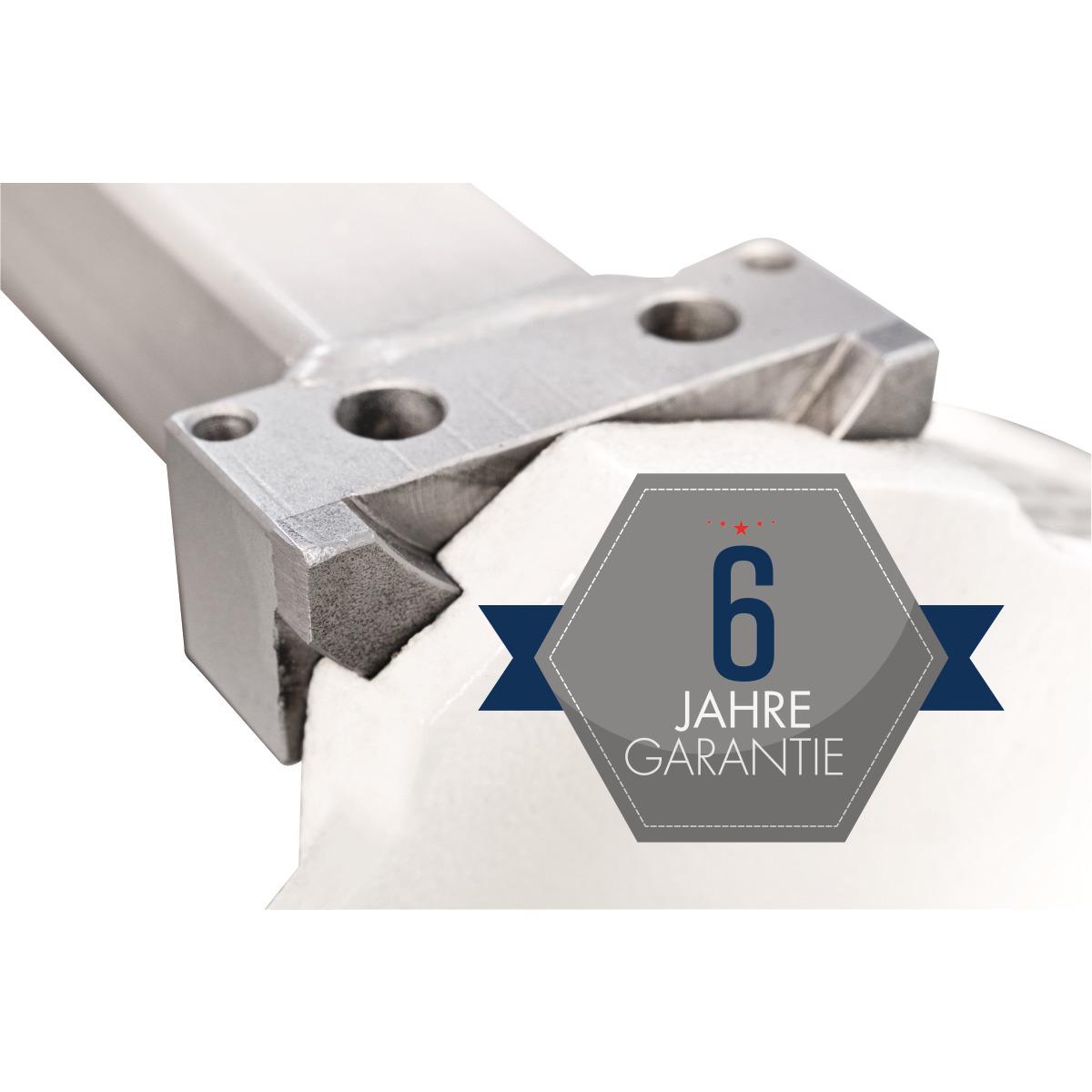

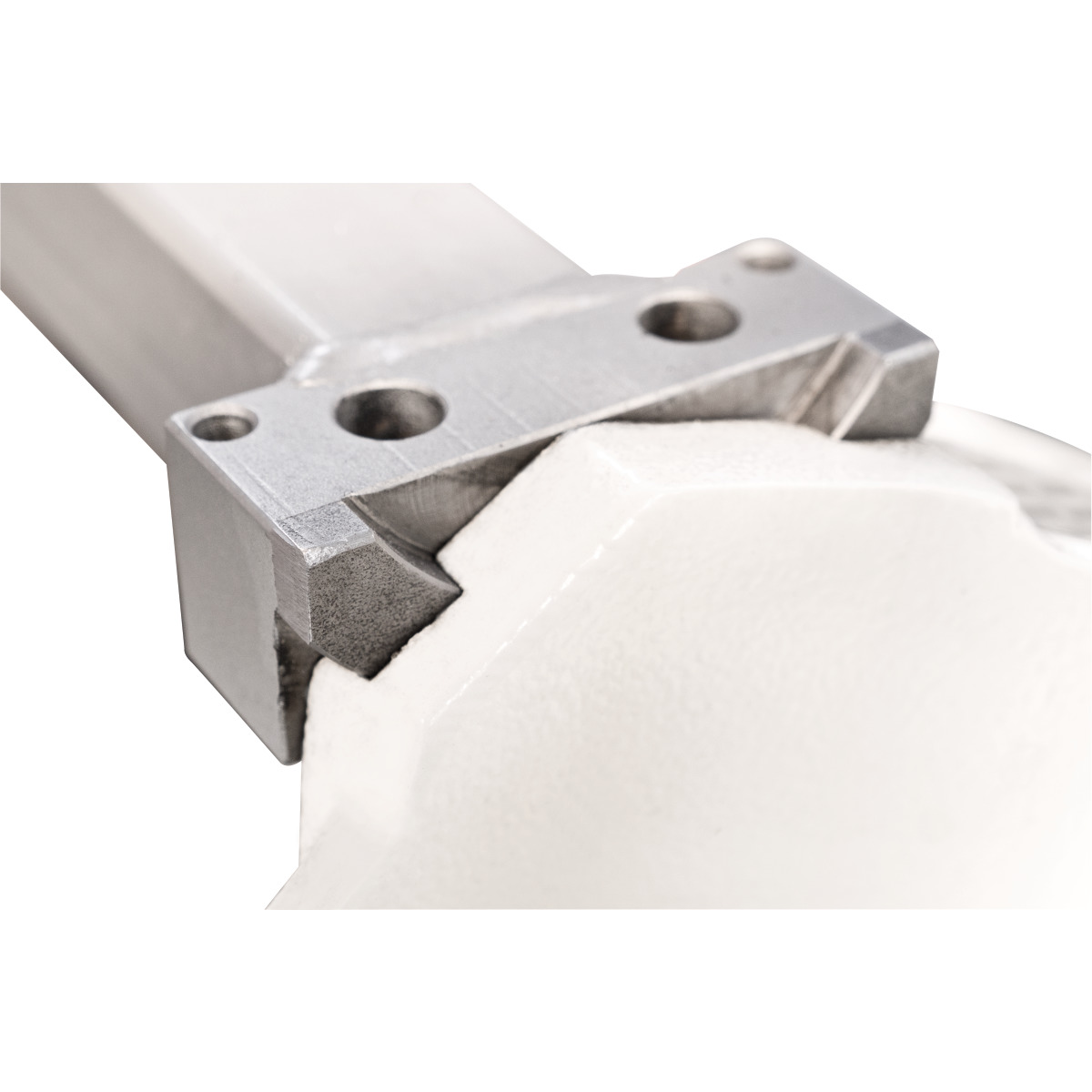

• Grauguss-Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punktschwenkung,
• Mit leistungsstarkem Drehstrom-Motor ausgestattet

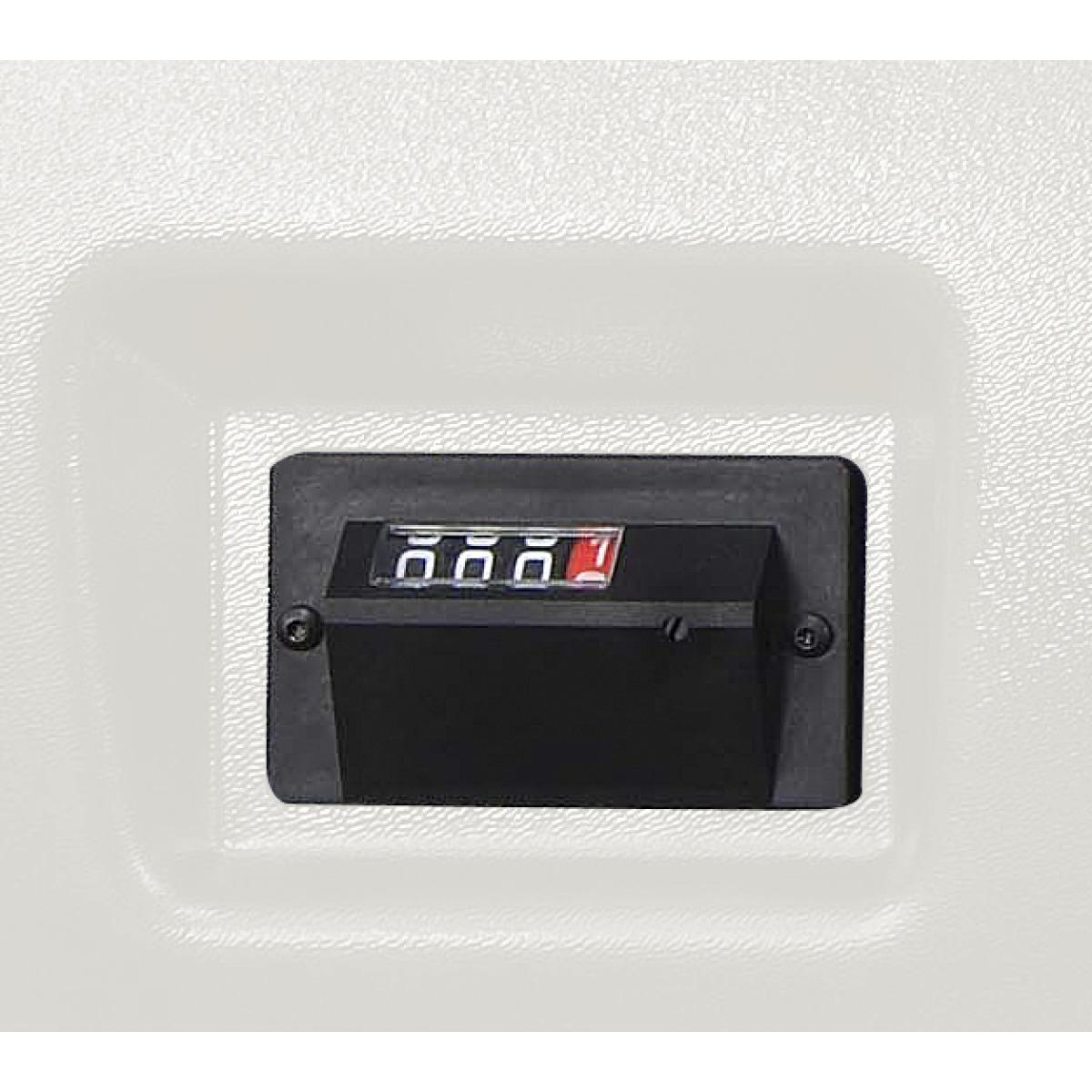

• Sägeblattschwenkung wird an einer Skala am Aggregat angezeigt
• Erleichterte Plattenaufgabe durch großen Besäumrahmen mit Laufrolle
• Winkelverstellbarer Alu-Teleskopanschlag mit zwei Profi-Klappanschlägen

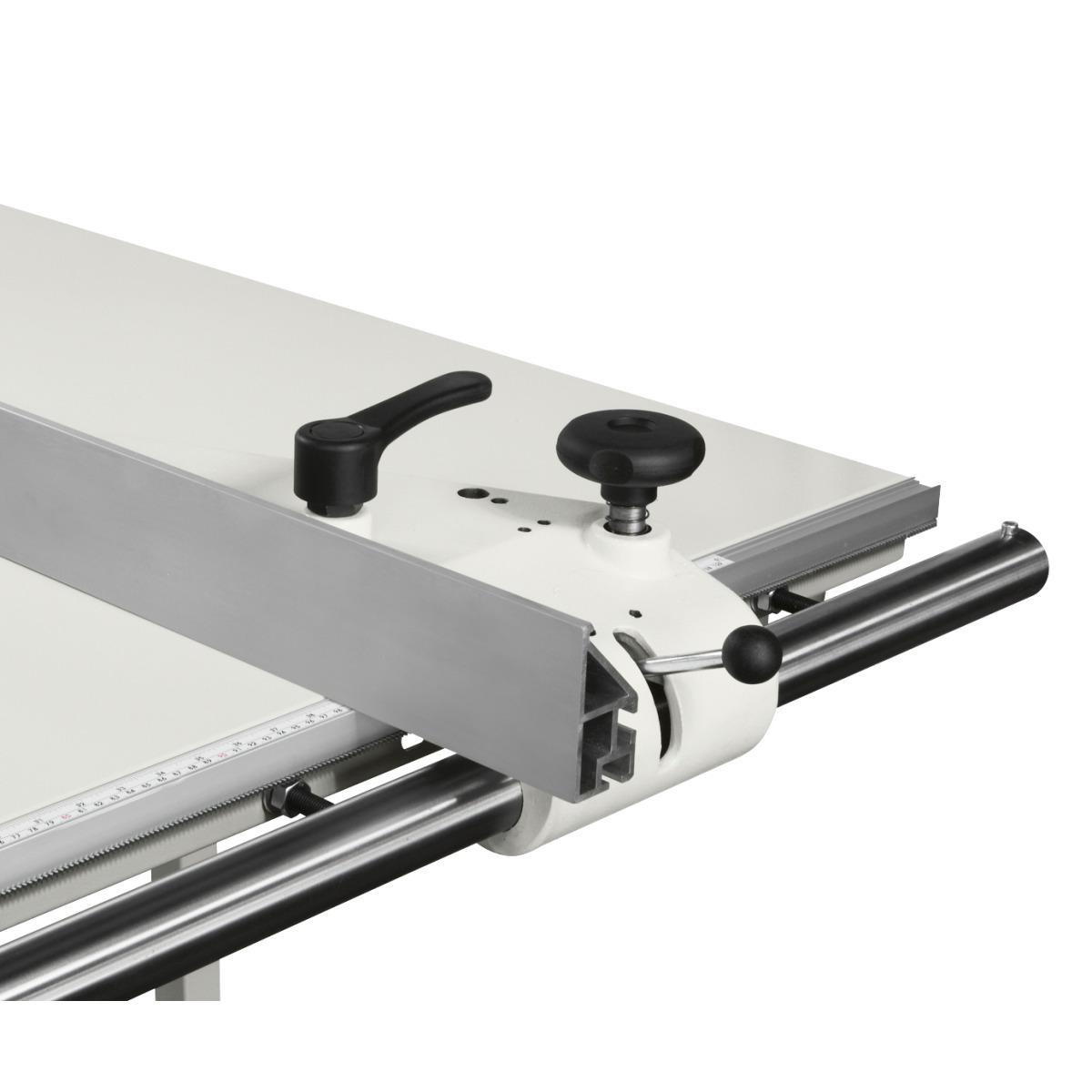

• Parallelanschlag abklappbar, mit Schnellspannung und Feineinstellung
• Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner
• Made in Italy

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 454 kg

Anschluss Absaugung

• Absaugstutzendurchmesser: 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Aufstellinformationen

• Transportbreite: 980 mm
• Maschinenkörper Länge: 1620 mm
• Maschinenkörper Breite/Tiefe: 840 mm
• Platzbedarf Länge: 5335 mm
• Platzbedarf Breite/Tiefe: 4410 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
• Arbeitsbereich Länge: 1600 mm
• Arbeitsbereich Breite/Tiefe: 2300 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten: ✔
• Griff für Schiebeschlitten: ✔
• Materialrolle am Besäumrahmen: ✔
• Säge-Parallelanschlag: mit Rundstangenführung
• Anschläge: Zwei Profiklappanschläge
• Besäumschuh: ✔
• Exzenterspanner: ✔
• Tischverbreiterung: ✔
• Tischverlängerung: ✔

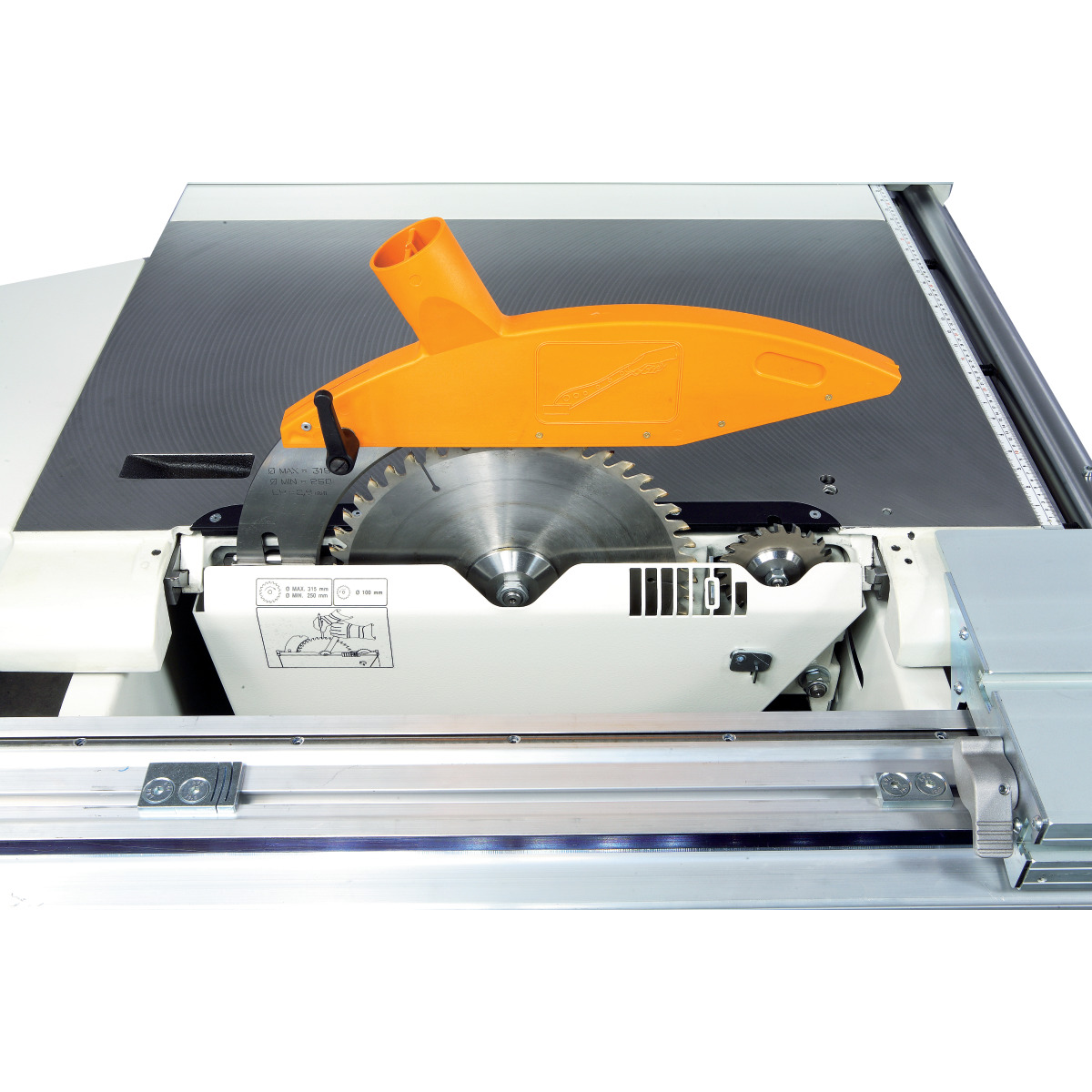

• Sägeblattschutzhaube: ✔

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Leistung Antriebsmotor: 5,0 kW
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge: 2250 mm
• Formatschiebeschlittenbreite: 360 mm
• Formatschiebeschlittenhöhe: 142 mm
• Tischlänge: 840 mm
• Tischbreite: 560 mm
• Tischhöhe: 900 mm

Kreissägeeinheit

• Schnittbreite mit Parallelanschlag: 900 mm
• Max. Ablängbreite links vom Sägeblatt: 3200 mm
• Besäumlänge: 2310 mm
• Sägeblattneigung: 90 - 45 °
• Max. Schnitthöhe 90°: 100 mm
• Max. Schnitthöhe 45°: 70 mm
• Erläuterung max. Schnitthöhe: Unabhängig vom Vorritzer
• Durchmesser Sägeblatt: 315 mm
• Erläuterung Durchmesser Sägeblatt: Unabhängig vom Vorritzer
• Drehzahl Sägeblatt: 3800 min¯¹

Vorritzeinheit

• Durchmesser Vorritzsägeblatt: 100 mm
• Drehzahl Vorritzsägeblatt: 8000 min¯¹
