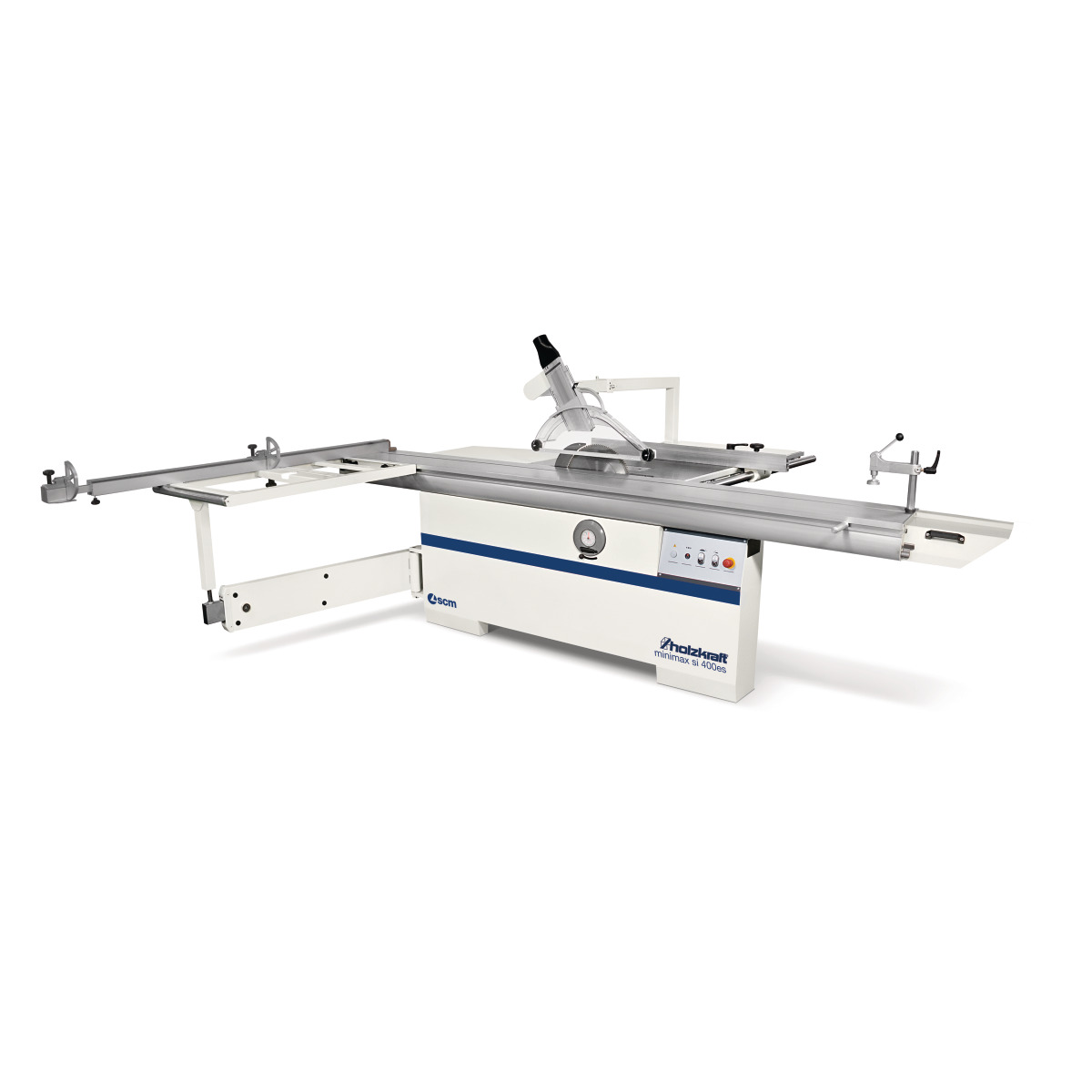

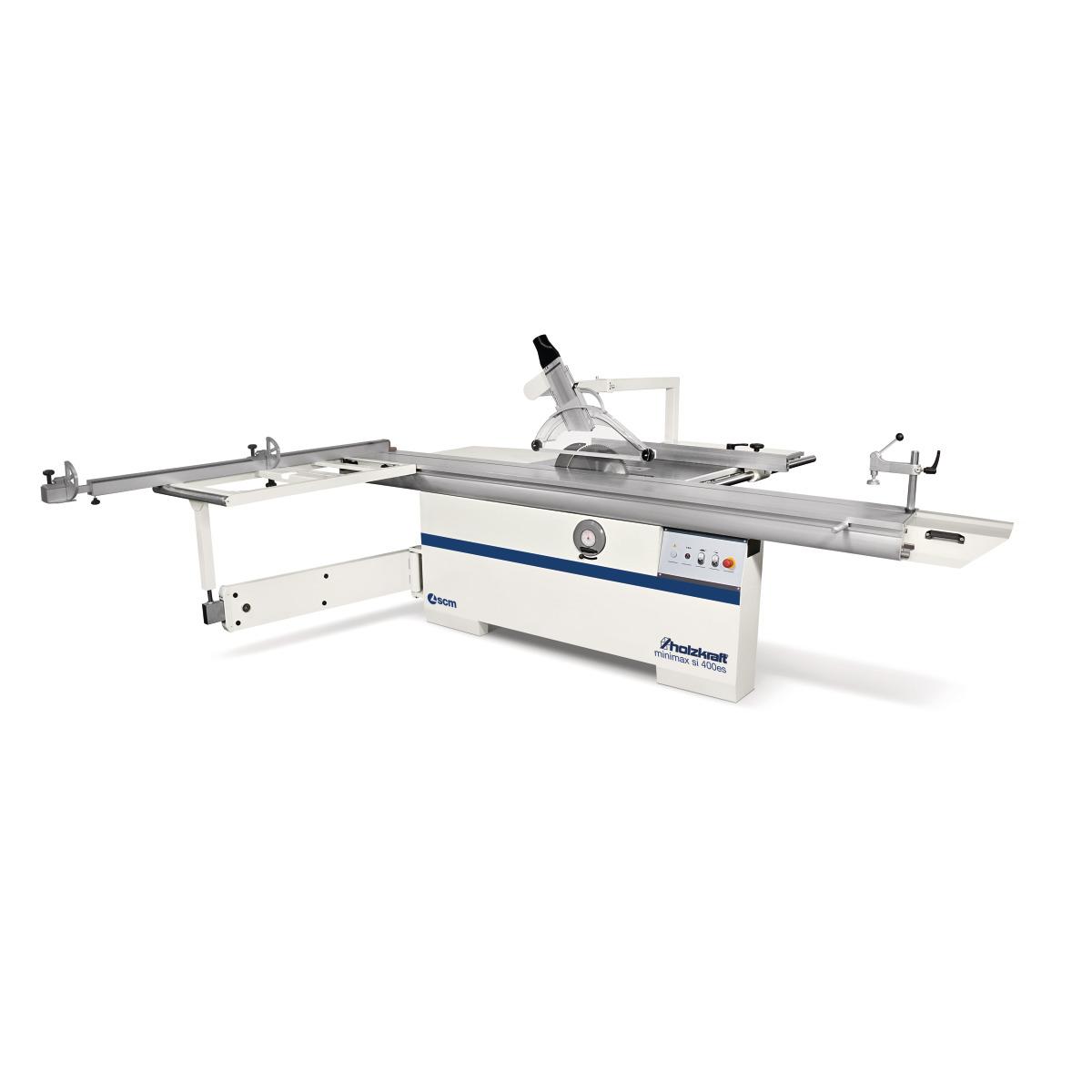

Holzkraft Formatkreissäge minimax si 400es 26
- Vorritzeinrichtung mit eigenem Antrieb ausgestattet und von außen leicht einstellbar
- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten,
- Großflächiger Tischausleger (längsverschiebbar) mit Materialrolle auf Teleskoparm

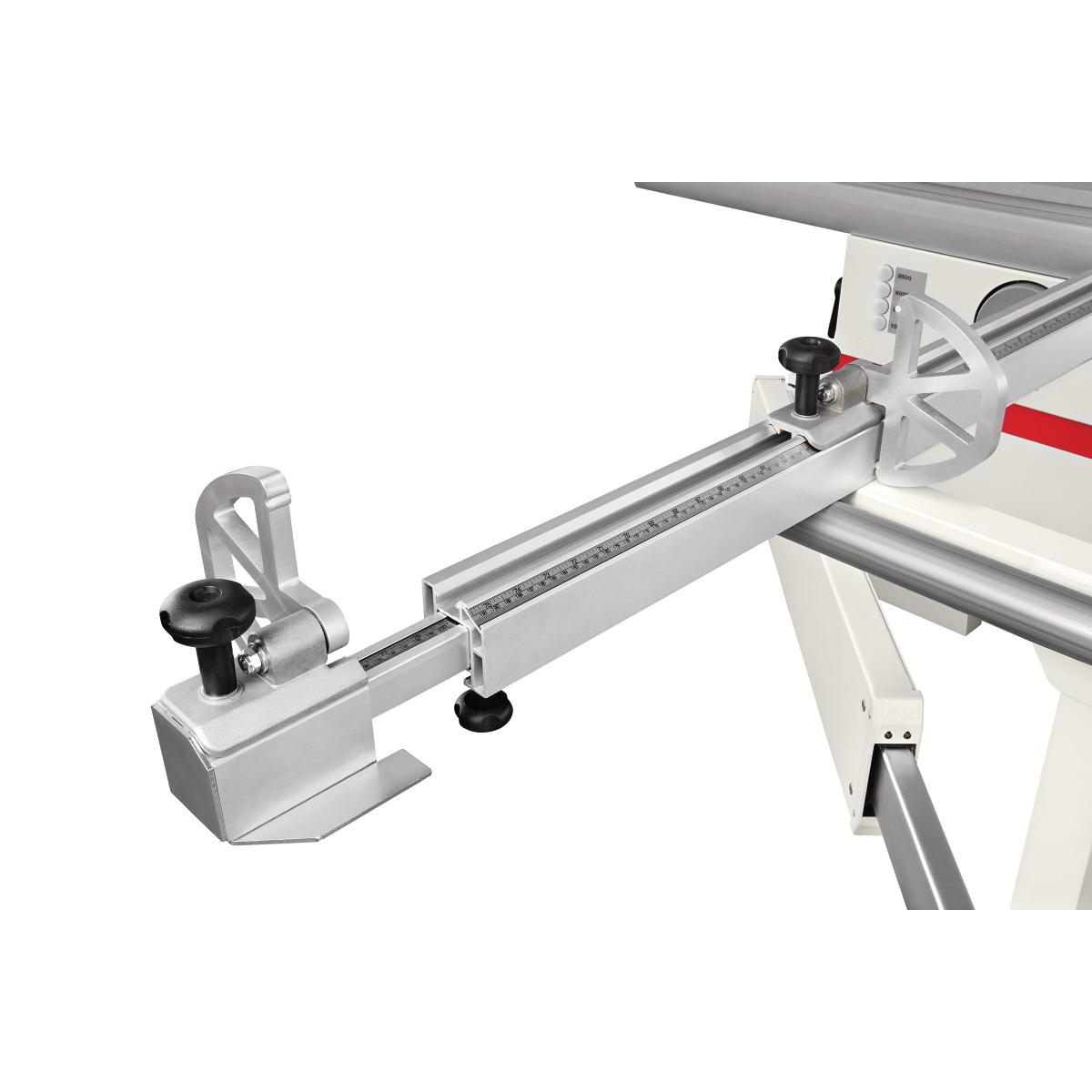

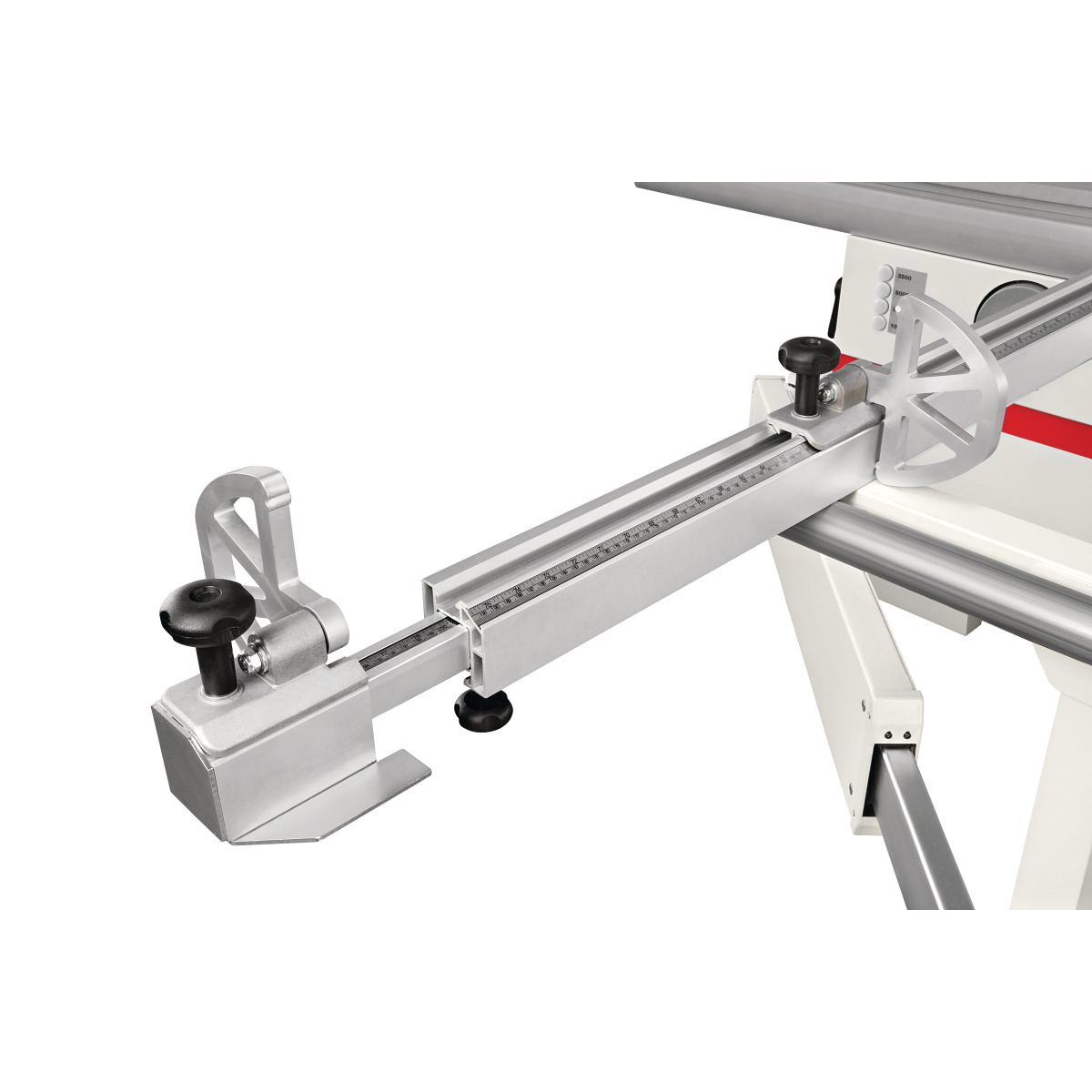

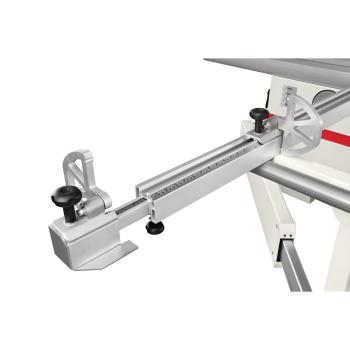

- Ausziehbarer Teleskop-Ablänganschlag mit zwei Klappanschlägen

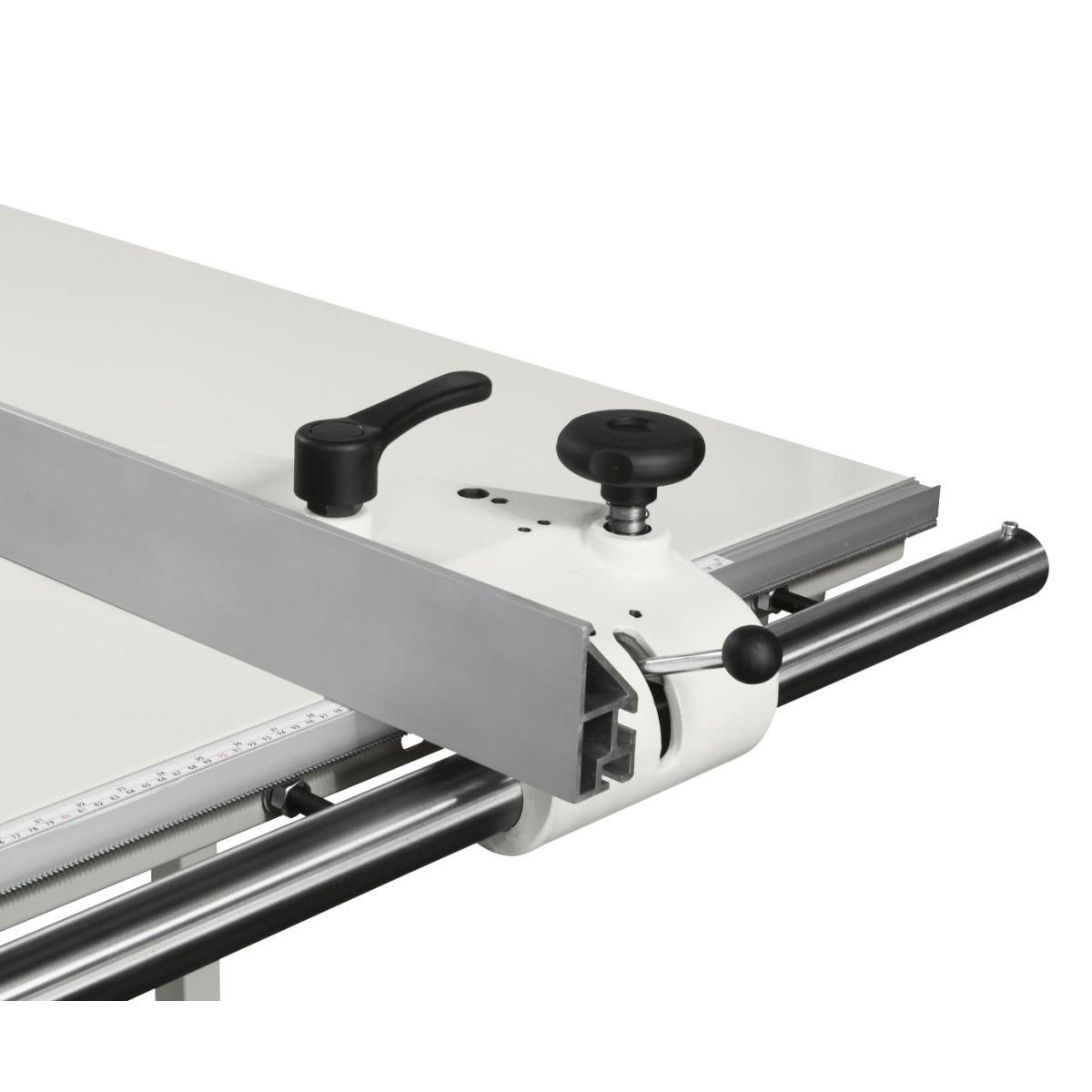

- Präziser Parallelanschlag, abklappbar für große Platten, mit Schnellspannung und integrierter Feineinstellung
- Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner

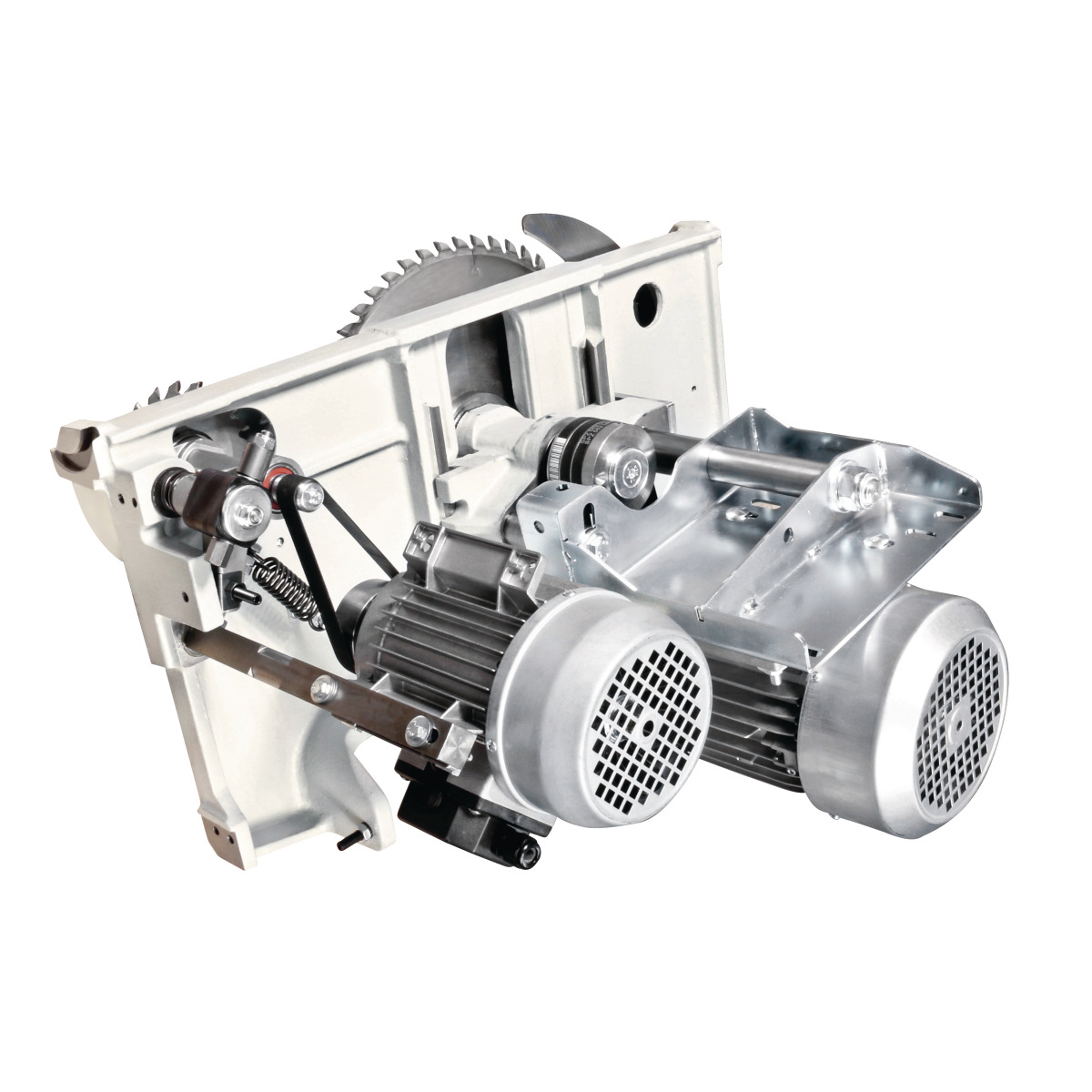

- Sägeaggregat aus einer robusten Gusseisenring mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punkt-Schwenkung für einen ruhigen und perfekten Schnitt,
- Großflächiger Arbeitstisch aus spannungsfreiem Grauguss
- Hohes Eigengewicht sorgt für Präzision und ruhigen Lauf
- Mit leistungsstarkem Drehstrom-Motor ausgestattet
- Ausführung M: Höhenverstellung und Schwenkung des Sägeaggregats elektrisch, Digitalanzeige für Schwenkung
- Ausführung A: Ein-/Ausschalter am Schiebeschlitten
- Ausführung M A 3: Programmierte Steuerung der Sägeblatthöhe und -schwenkung und der Position des Parallelanschlags, stufenlose Positionierung des Parallelanschlags über Schalter oder automatisches Positioniersystem, Positionsanzeige über einen Encoder, Verstellung über Kugelumlaufspindel, Inkrementalverstellungsmöglichkeit
- Ausführung UP: Schwenkbares Bedienpanel auf Augenhöhe
- Made in Italy
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 700 kg
Anschluss Absaugung
- Absaugstutzendurchmesser: 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 80 mm
Aufstellinformationen
- Transportbreite: 990 mm
- Maschinenkörper Länge: 1900 mm
- Maschinenkörper Breite/Tiefe: 885 mm
- Platzbedarf Länge: 5890 mm
- Platzbedarf Breite/Tiefe: 4860 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 2300 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Ausstattung
- Vorritzaggregat: mit separatem Vorritzmotor
- Eloxierter Aluminium-Formatschiebeschlitten: ✔
- Griff für Schiebeschlitten: ✔
- Besäumrahmen: ✔
- Materialrolle am Besäumrahmen: ✔
- Säge-Parallelanschlag: mit Rundstangenführung
- Anschläge: Zwei Profiklappanschläge
- Besäumschuh: ✔
- Exzenterspanner: ✔
- Tischverbreiterung: ✔
- Tischverlängerung: ✔
- Sägeblattpendelschutz: ✔
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Leistung Vorritzmotor: 0,55 kW
- Leistung Antriebsmotor: 7,0 kW
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 2600 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 940 mm
- Tischbreite: 560 mm
- Tischhöhe: 900 mm
Kreissägeeinheit
- Schnittbreite mit Parallelanschlag: 1270 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Besäumlänge: 2600 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe 90°: 136.5 mm
- Max. Schnitthöhe 45°: 97 mm
- Erläuterung max. Schnitthöhe: Unabhängig vom Vorritzer

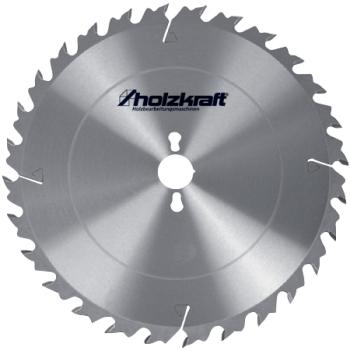

- Durchmesser Sägeblatt: 400 mm
- Erläuterung Durchmesser Sägeblatt: Unabhängig vom Vorritzer
- Drehzahl Sägeblatt: 4000 min¯¹
Vorritzeinheit

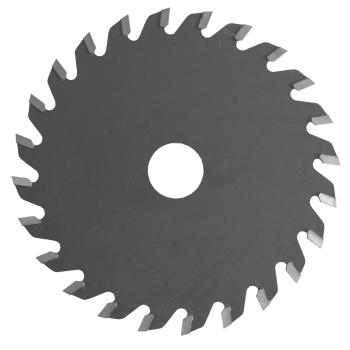

- Durchmesser Vorritzsägeblatt: 120 mm
- Drehzahl Vorritzsägeblatt: 9200 min¯¹
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
