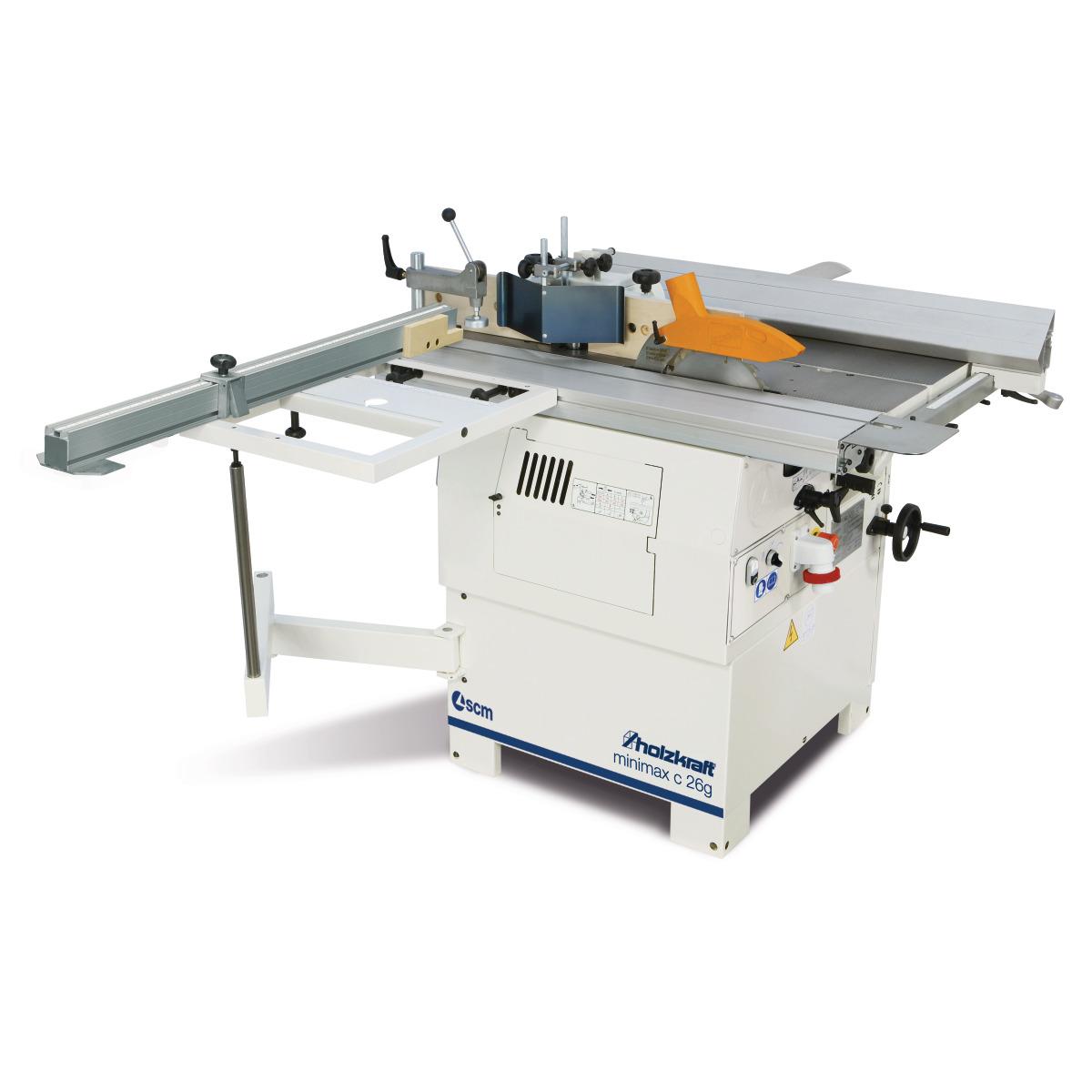

Holzkraft Mehrfachkombination minimax c 26g TERSA
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
- Die Arbeitstische aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

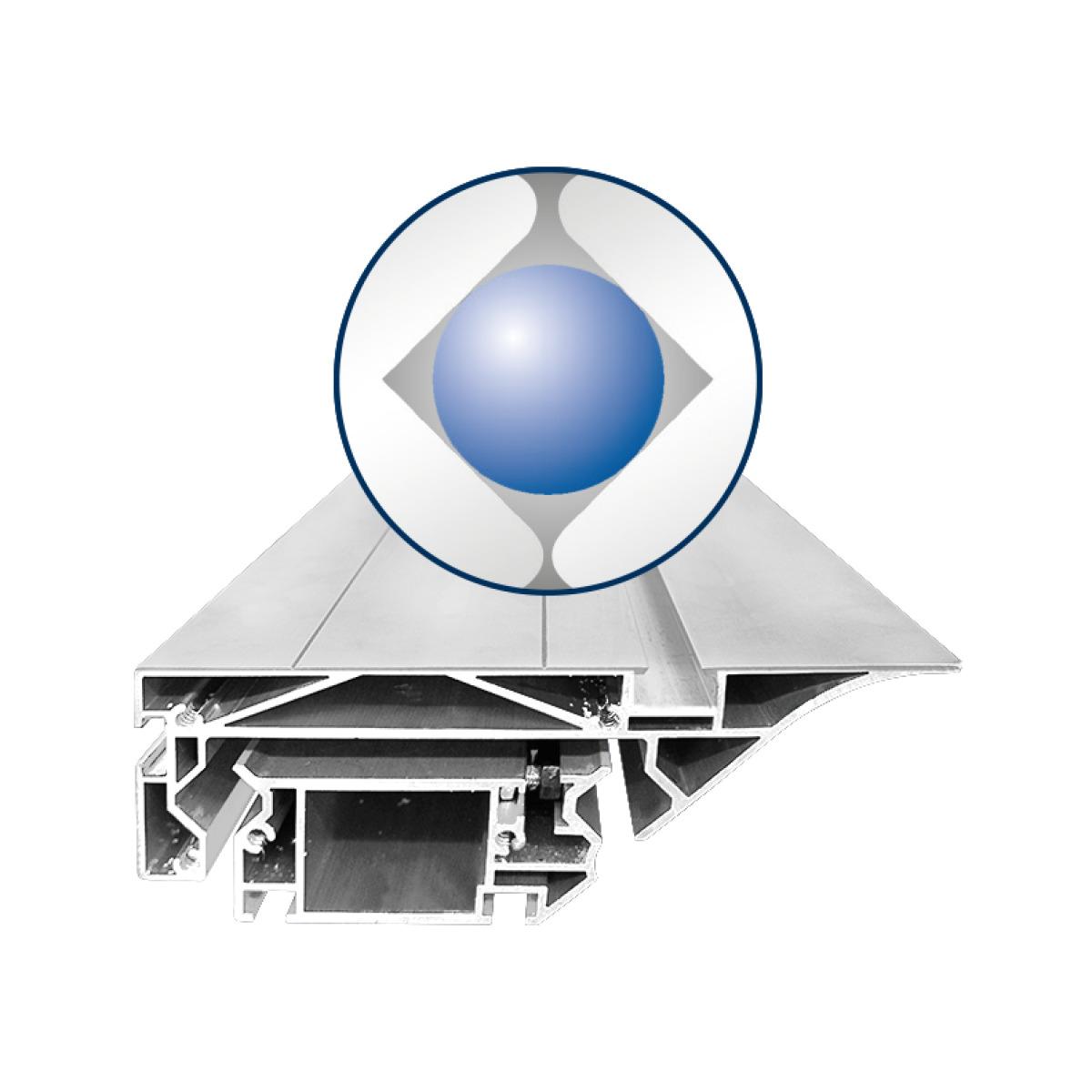

- Einzigartig in dieser Leistungsklasse: leichtgängiger Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem

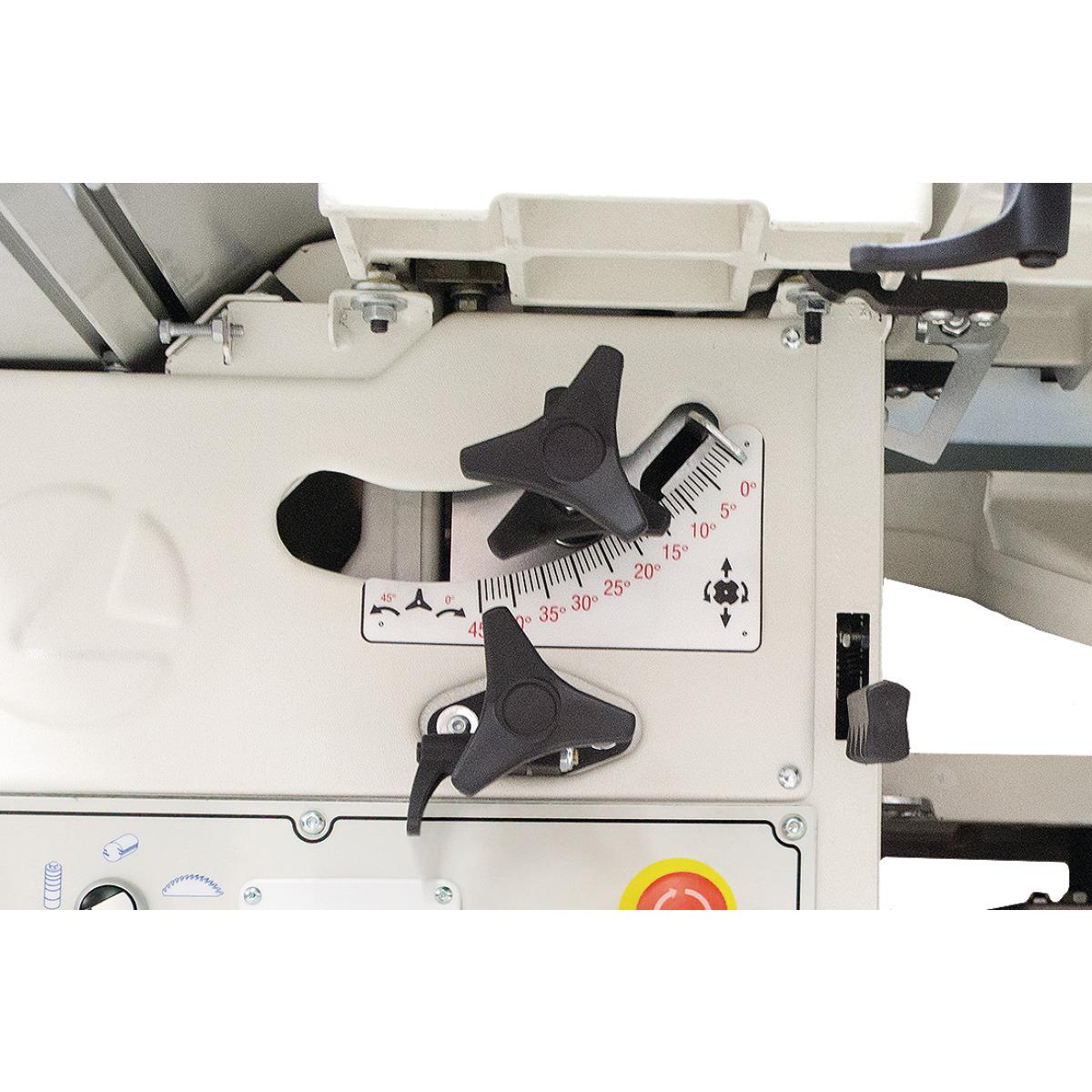

- Schwenkbares Sägeblatt von 90° - 45°

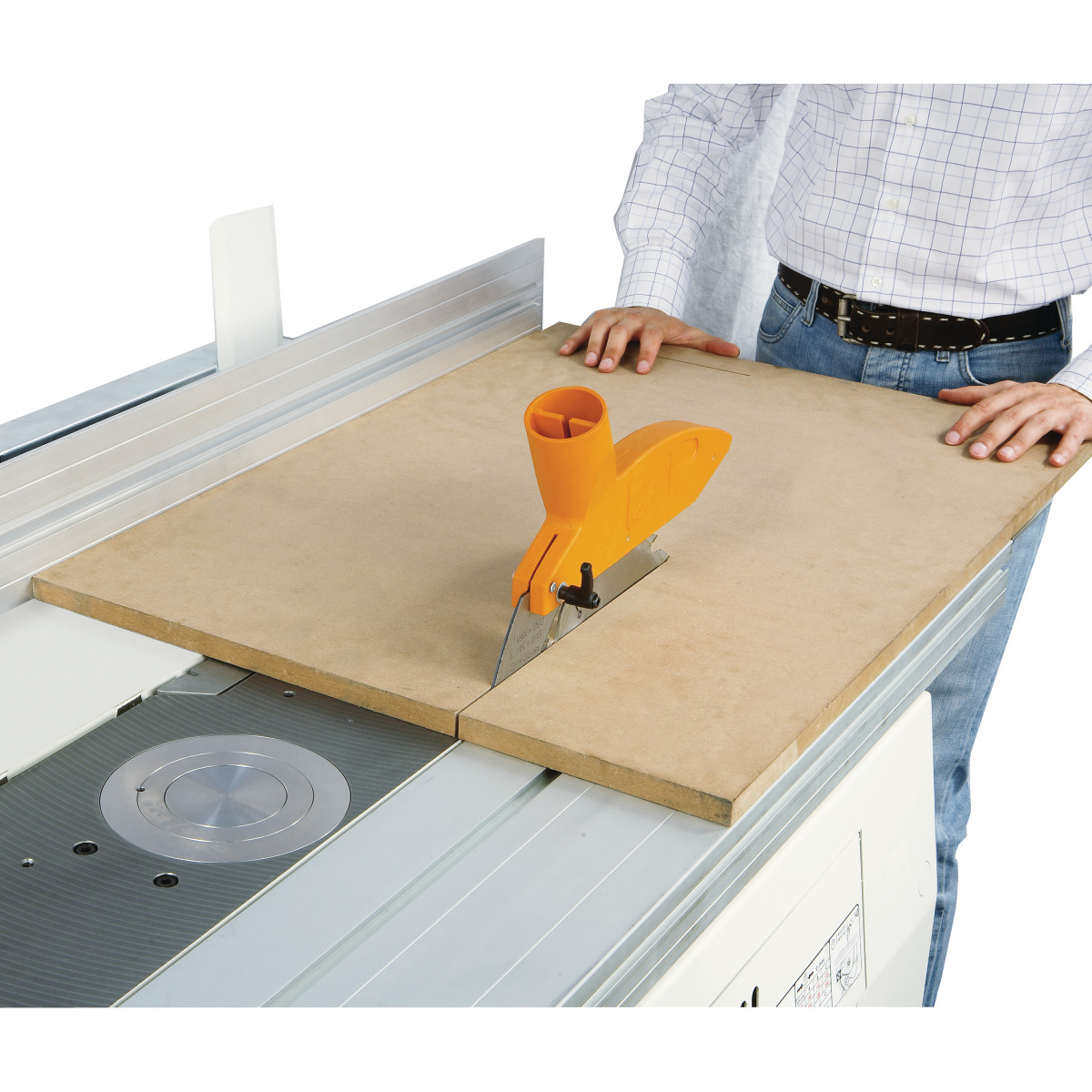

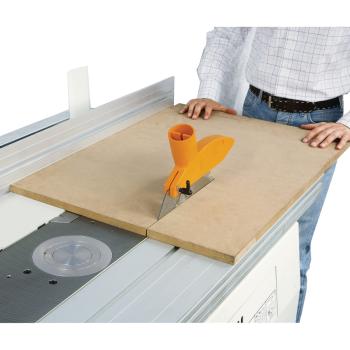

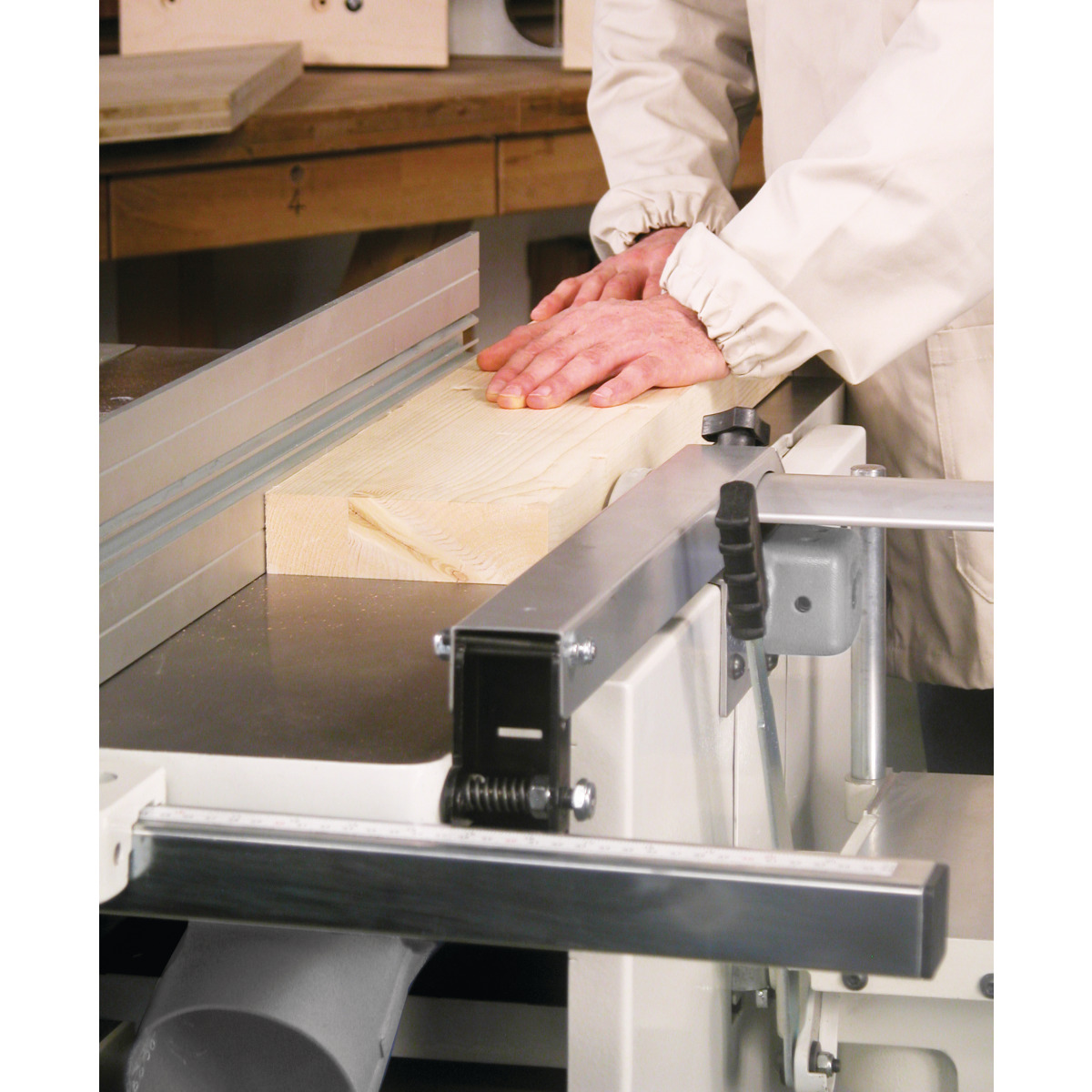

- Besäumrahmen mit Gradskala und Aluminium-Ablänganschlag für Winkelschnitte bei Platten und großen Werkstücken

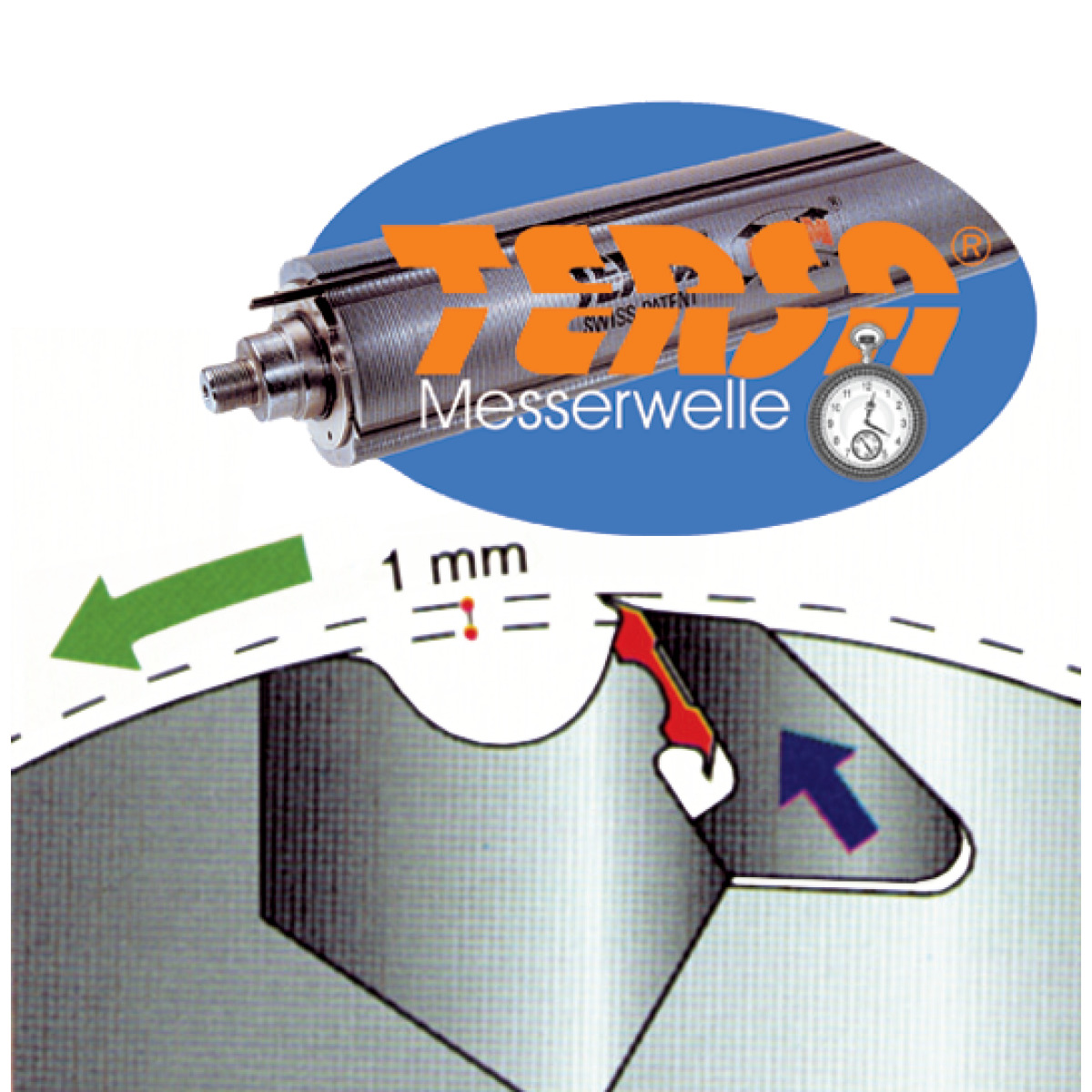

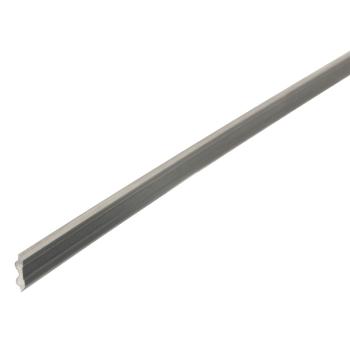

- Hobelaggregat mit TERSA-Schnellwechselsystem mit drei Hobelmessern

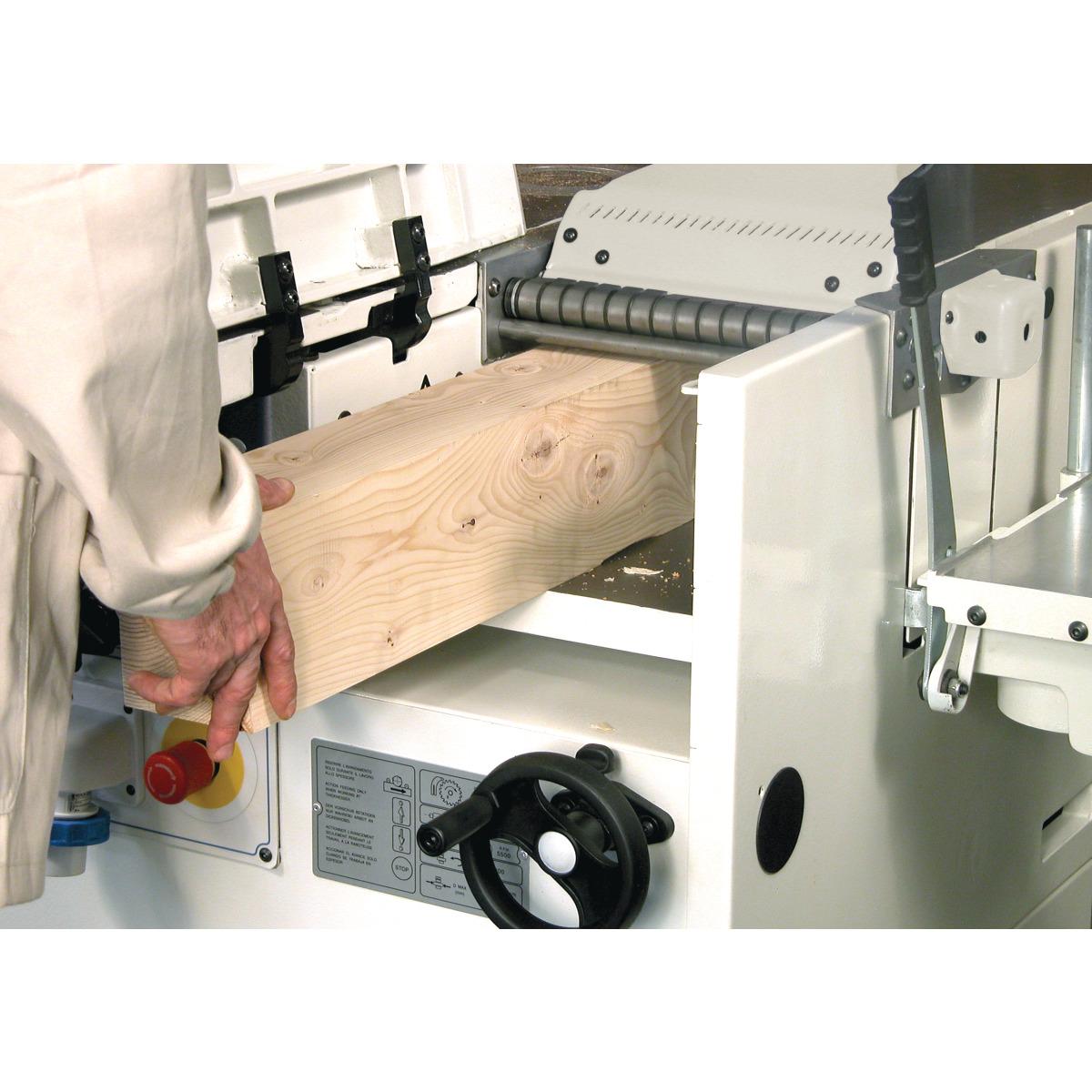

- Schräg verzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln

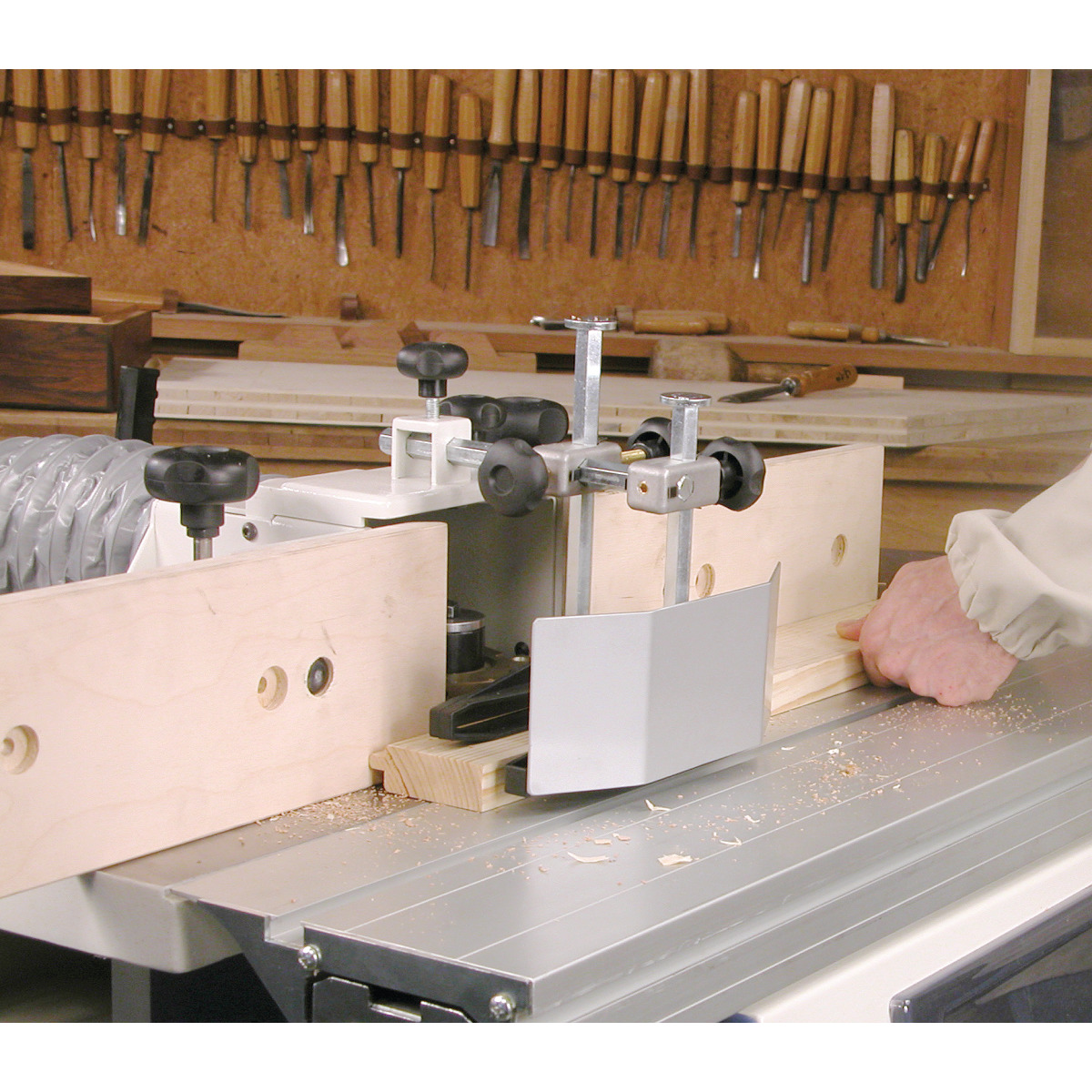

- Bogenfrässchutzhaube zum Profilieren, serienmäßig mit Feineinstellung
- Fräsaggregat mit zwei Geschwindigkeiten
- Antrieb der Aggregate über drei unabhängige Motoren
- Qualität Made in Italy
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 240 kg
Abrichte
- Abrichttisch Breite: 260 mm
- Abrichttisch Länge: 1040 mm
- Neigungswinkel Säge-/Abrichtanschlag: 90/45 °
- Spanabnahme max. Abrichte: 3 mm
Anschluss Absaugung
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Anzahl Absaugstutzen: 4
- Absaugstutzendurchmesser: 120 mm

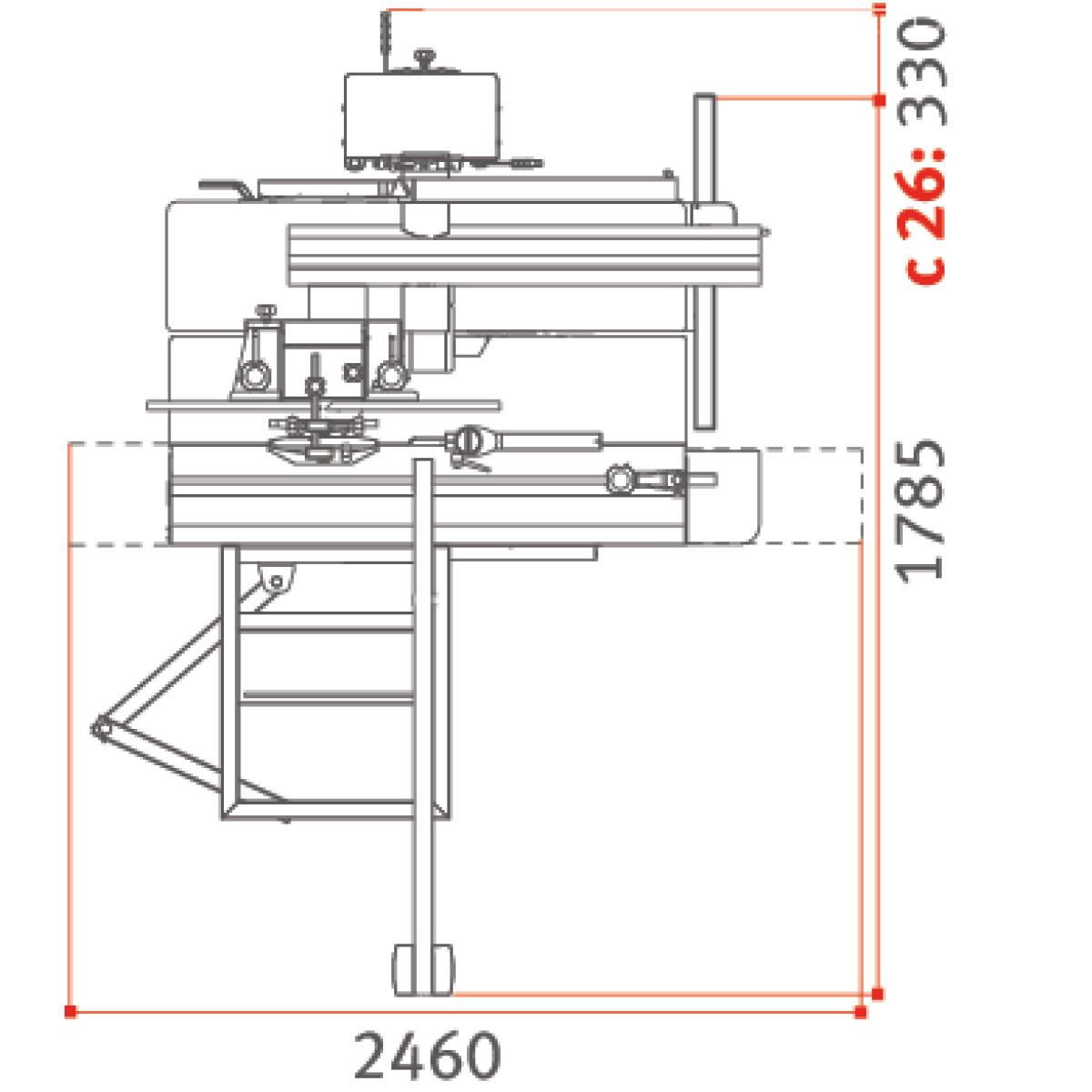

Aufstellinformationen
- Platzbedarf Länge: 2460 mm
- Platzbedarf Breite/Tiefe: 2115 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Ausstattung
- Schiebeschlitten: aus eloxiertem Aluminium
- Besäumrahmen: mit winkelverstellbarem Ablänganschlag mit einer Anschlagbacke

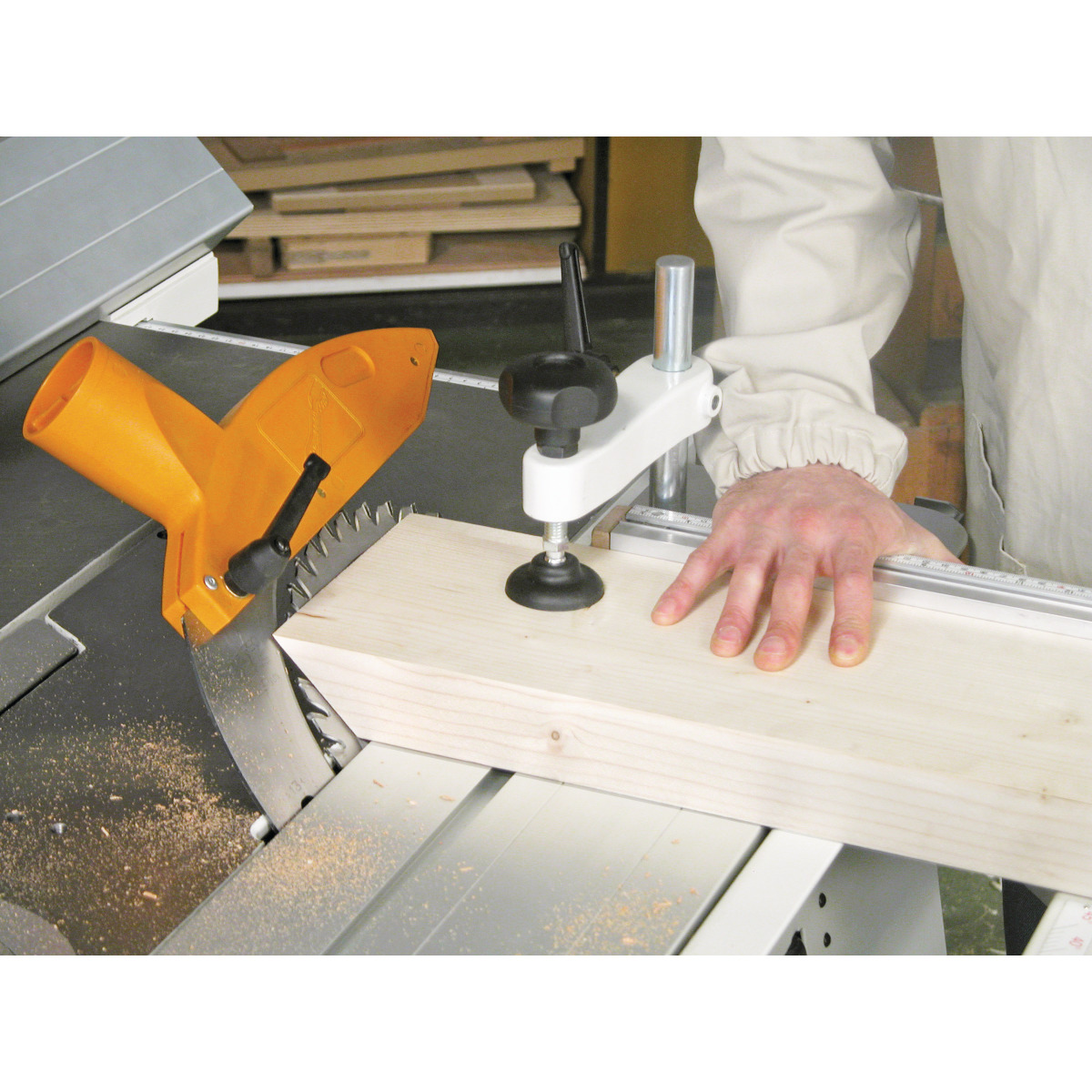

- Exzenterspanner: ✔
- Anschläge: Kombi Abricht-/Parallelanschlag
- Bogenfrässchutzhaube: ✔, mit Feineinstellung
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
- Höhenverstellung und Schwenkung des Fräsaggregats: manuell
Dicke
- Dickentisch Länge: 450 mm
- Dickentisch Breite: 260 mm
- Arbeitshöhe Dicke min.: 3 mm
- Arbeitshöhe Dicke max.: 200 mm
- Spanabnahme max. Dicke: 3 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Anzahl Motoren: 3
- Leistung Antriebsmotor: 1,8 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 1140 mm
- Formatschiebeschlittenbreite: 201 mm
- Formatschiebeschlittenhöhe: 70 mm
- Tischlänge: 1024 mm
- Tischbreite: 224 mm
- Tischhöhe: 900 mm
Frässpindel
- Spindelneigung: 0 °
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 75 mm
- Spindeldrehzahl(en): 5000 – 7500 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max.: 160 mm
- Werkzeugdurchmesser max. absenkbar: 150 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 180 mm
Hobelmesserwelle
- Hobelwellentyp: TERSA
- Hobelwellendurchmesser: 62 mm
- Anzahl Hobelmesser: 3 St
Kreissägeeinheit
- Besäumlänge: 1200 mm
- Schnittbreite mit Parallelanschlag: 500 mm
- Max. Ablängbreite links vom Sägeblatt: 1200 mm
- Sägeblattneigung: 90 – 45 °
- Max. Schnitthöhe bei 90°: 67 mm
- Max. Schnitthöhe bei 45°: 40 mm
- Max. Sägeblattüberstand 90°: 75 mm
- Max. Sägeblattüberstand 45°: 60 mm
- Durchmesser (Haupt-)Sägeblatt: 250 mm
- Durchmesser Vorritzsägeblatt: 250 mm
Vorschub
- Vorschubgeschwindigkeit: 6 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
