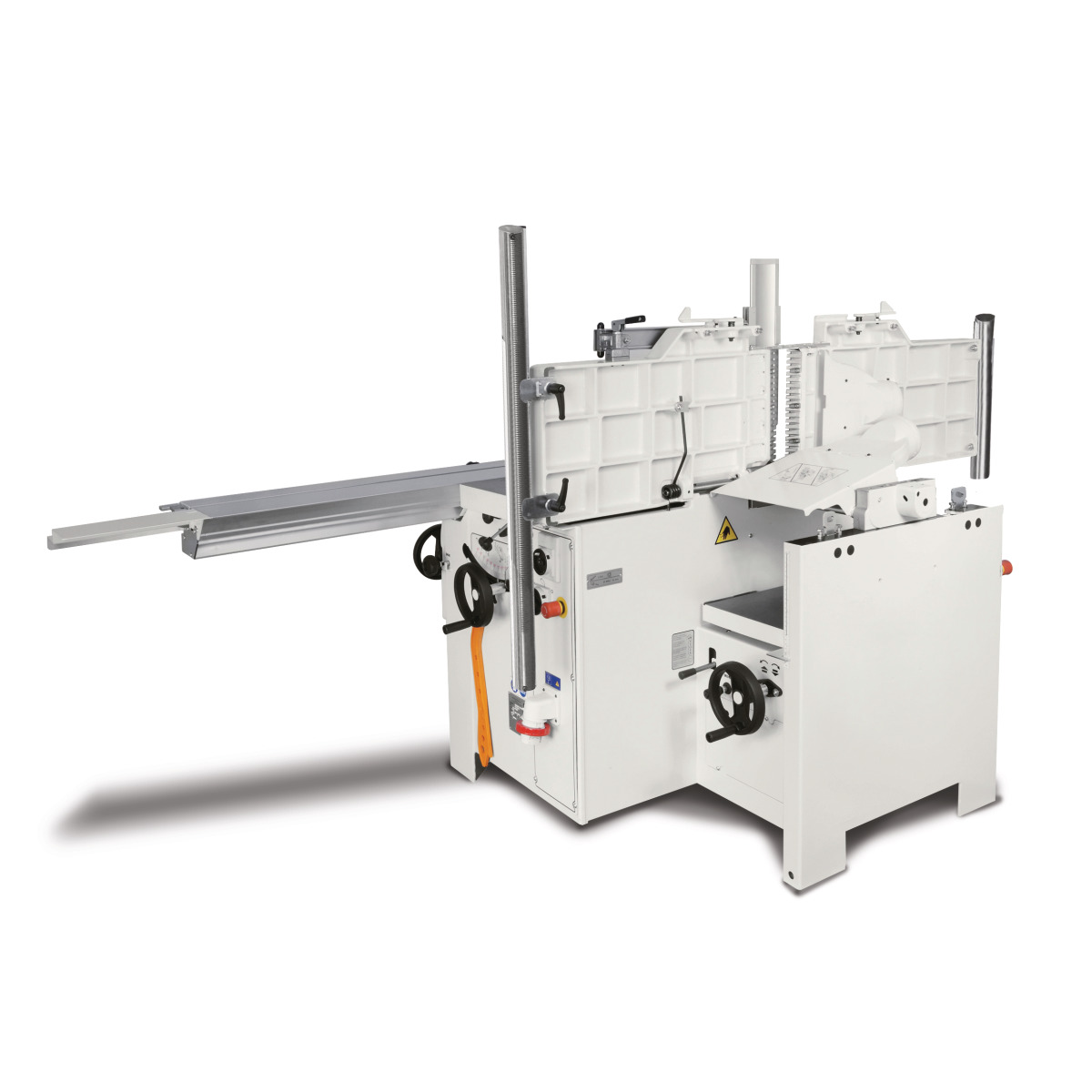

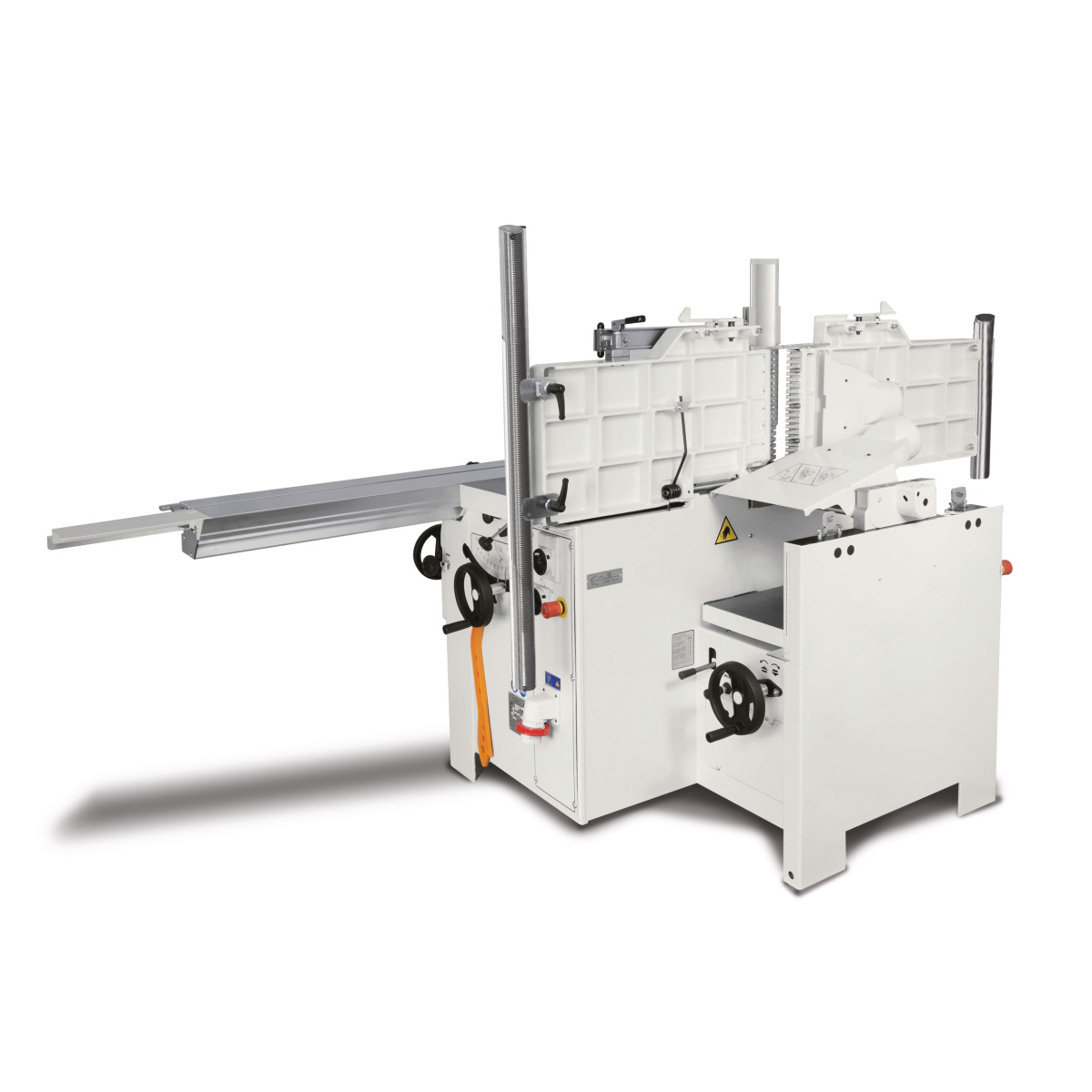

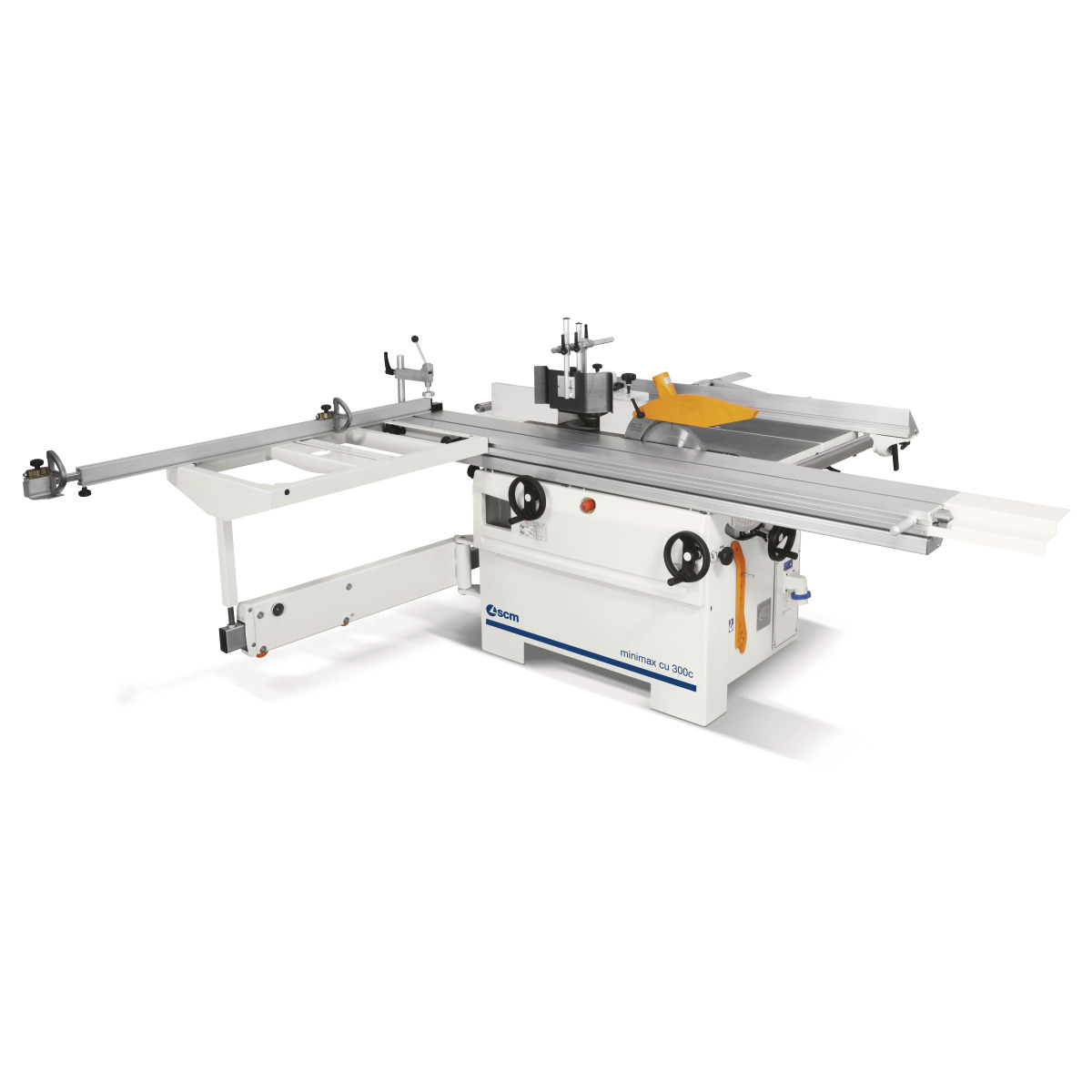

Holzkraft Mehrfachkombination minimax cu 300c F 26 N TERSA

• Stabile Stahl-Grauguss-Konstruktion

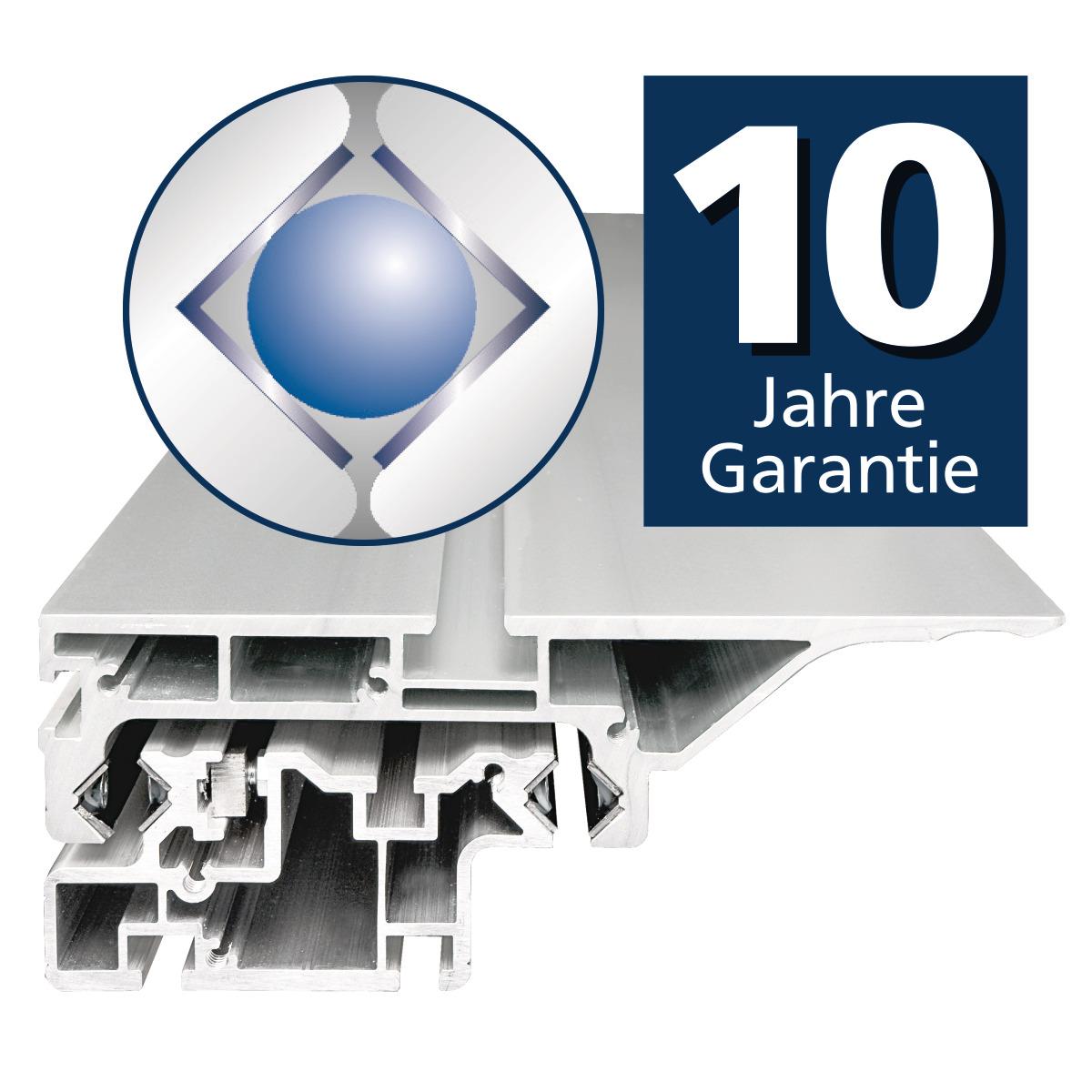

• Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm
• Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

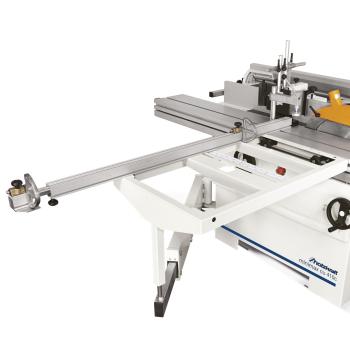

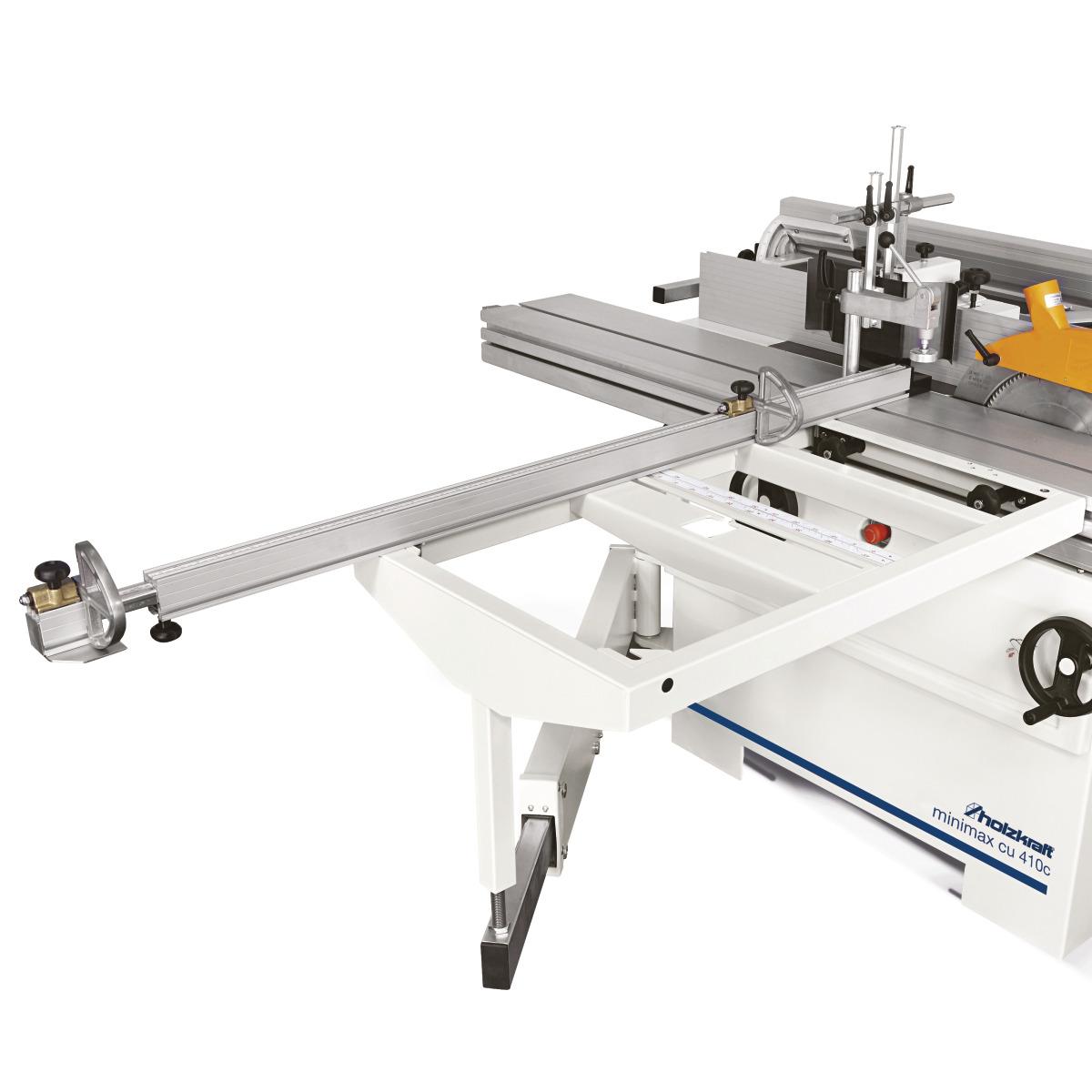

• Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag
• Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

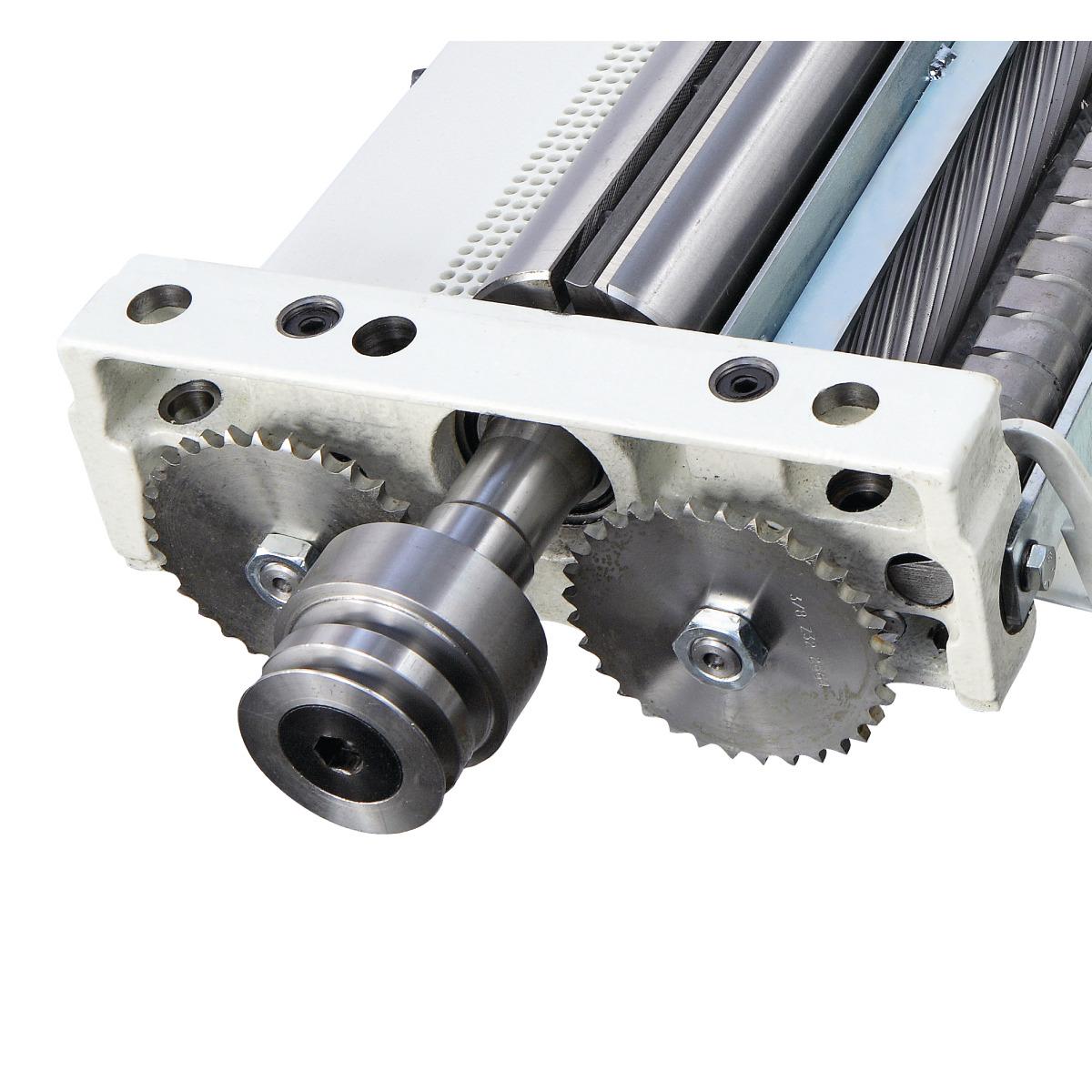

• Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
• Drei Fräsgeschwindigkeiten, manuell einstellbar
• Frässpindel mit Rechts-Linkslauf

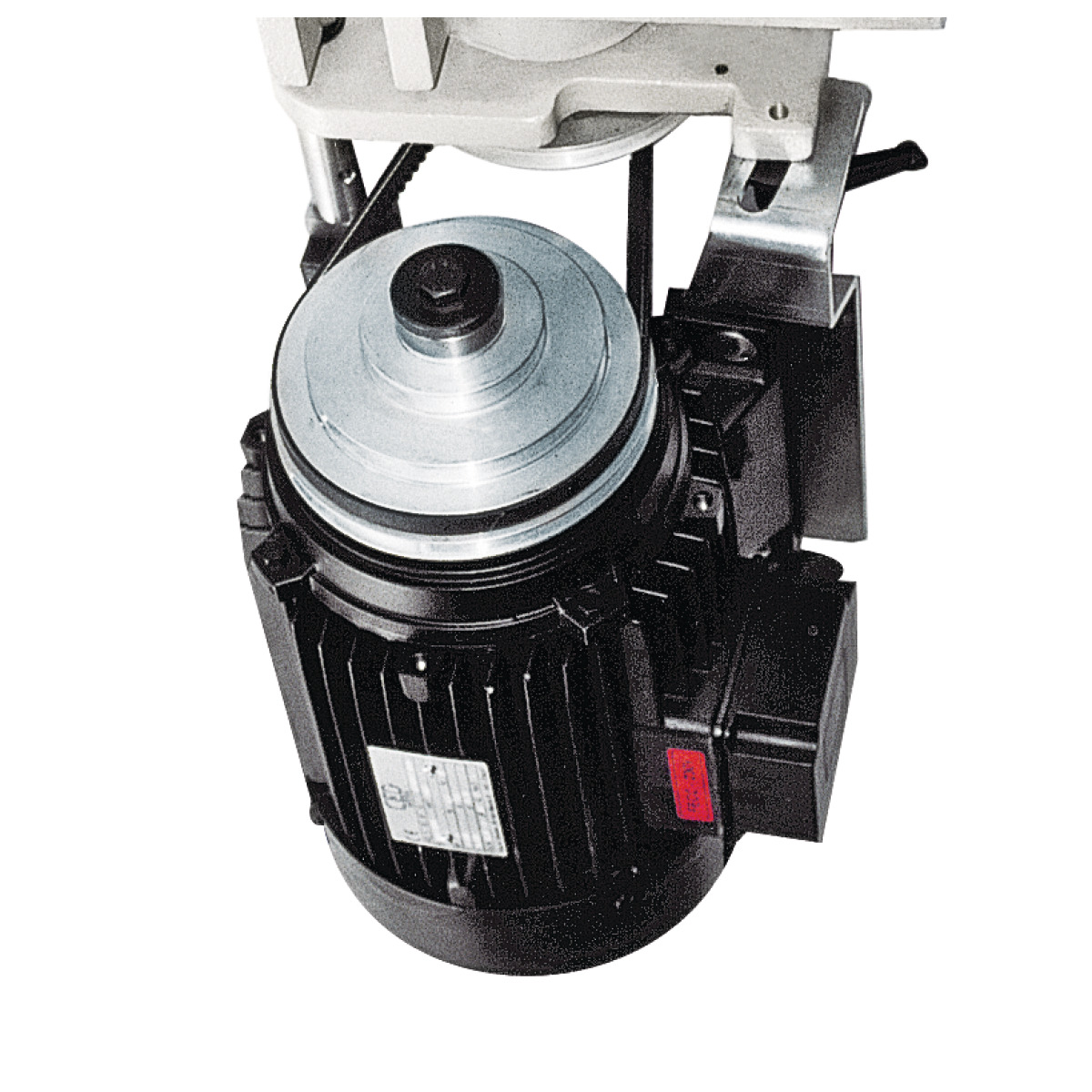

• Drei unabhängige Industriemotoren
• Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 525 kg

Abrichte

• Abrichttisch Breite: 300 mm
• Abrichttisch Länge: 1510 mm
• Spanabnahme max. Abrichte: 4 mm

Anschluss Absaugung

• Absaugstutzendurchmesser Sägeblattschutz: 60 mm
• Anzahl Absaugstutzen: 4
• Absaugstutzendurchmesser: 120 mm

Aufstellinformationen

• Platzbedarf Länge: 5793 mm
• Platzbedarf Breite/Tiefe: 4002 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Arbeitsbereich Länge: 1600 mm
• Arbeitsbereich Breite/Tiefe: 1600 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Ausstattung

• Vorritzeinrichtung: optional erhältlich
• Schiebeschlitten: aus eloxiertem Aluminium
• Besäumrahmen: mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
• Exzenterspanner: ✔
• Anschläge: Kombi Abricht-/Parallelanschlag
• Bogenfrässchutzhaube: ✔
• Fräsanschlag: Sicherheits-Wendeanschlagbacken aus Aluminium
• Höhenverstellung und Schwenkung des Sägeaggregats: manuell
• Höhenverstellung und Schwenkung des Fräsaggregats: manuell
• Schwenkarm für Vorschubapparat: optional erhältlich

Dicke

• Dickentisch Länge: 585 mm
• Dickentisch Breite: 300 mm
• Arbeitshöhe Dicke min.: 3 mm
• Arbeitshöhe Dicke max.: 230 mm
• Spanabnahme max. Dicke: 4 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Anzahl Motoren: 3
• Leistung Antriebsmotor: 5 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge: 2660 mm
• Formatschiebeschlittenbreite: 270 mm
• Formatschiebeschlittenhöhe: 124 mm
• Tischlänge: 1115 mm
• Tischbreite: 335 mm
• Tischhöhe: 900 mm

Frässpindel

• Spindelneigung: 0 °
• Spindeldorndurchmesser: 30 mm
• Nutzlänge der Spindel: 100 mm
• Spindeldrehzahl(en): 3500/ 7000/ 10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max.: 210 mm
• Werkzeugdurchmesser max. absenkbar: 180 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

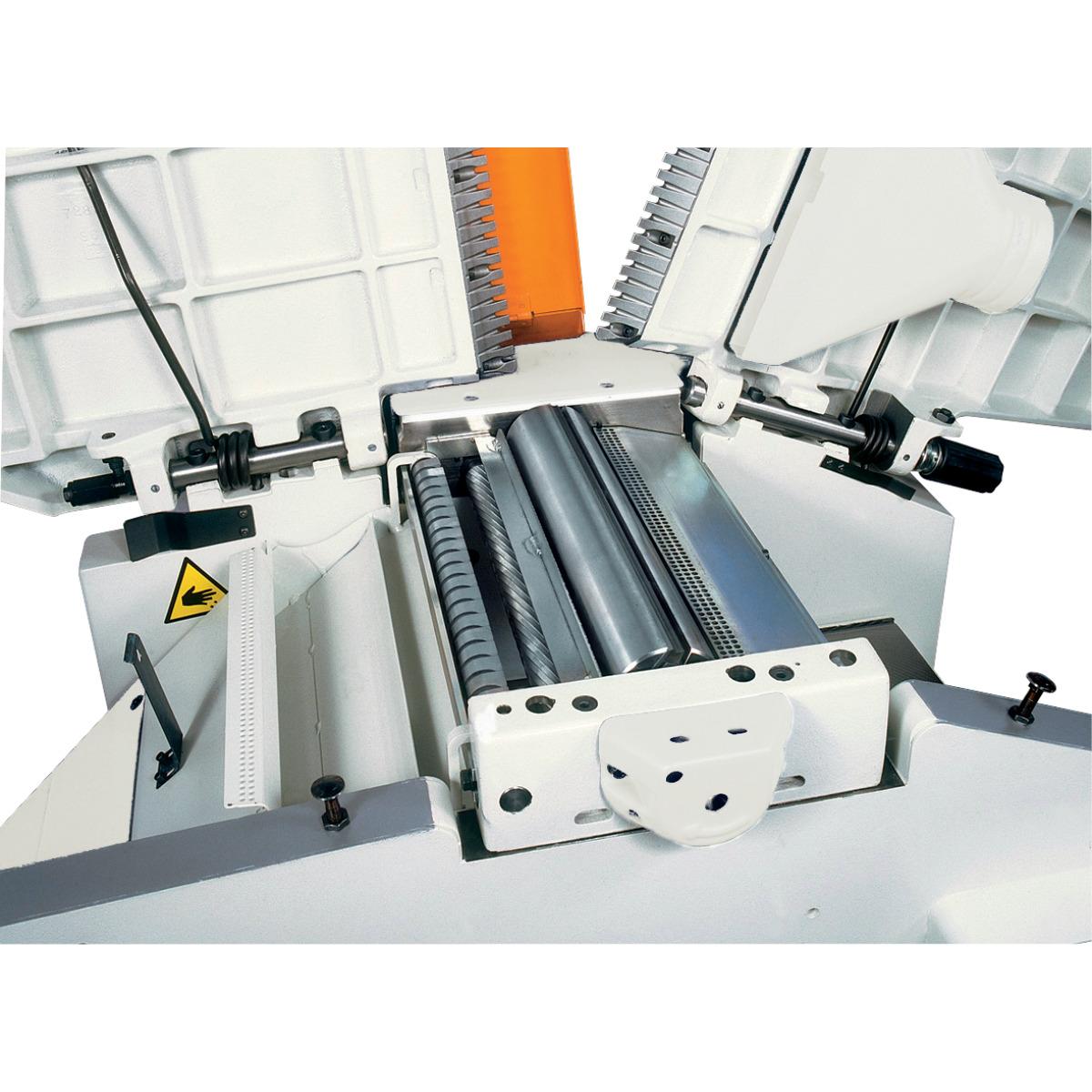

Hobelmesserwelle

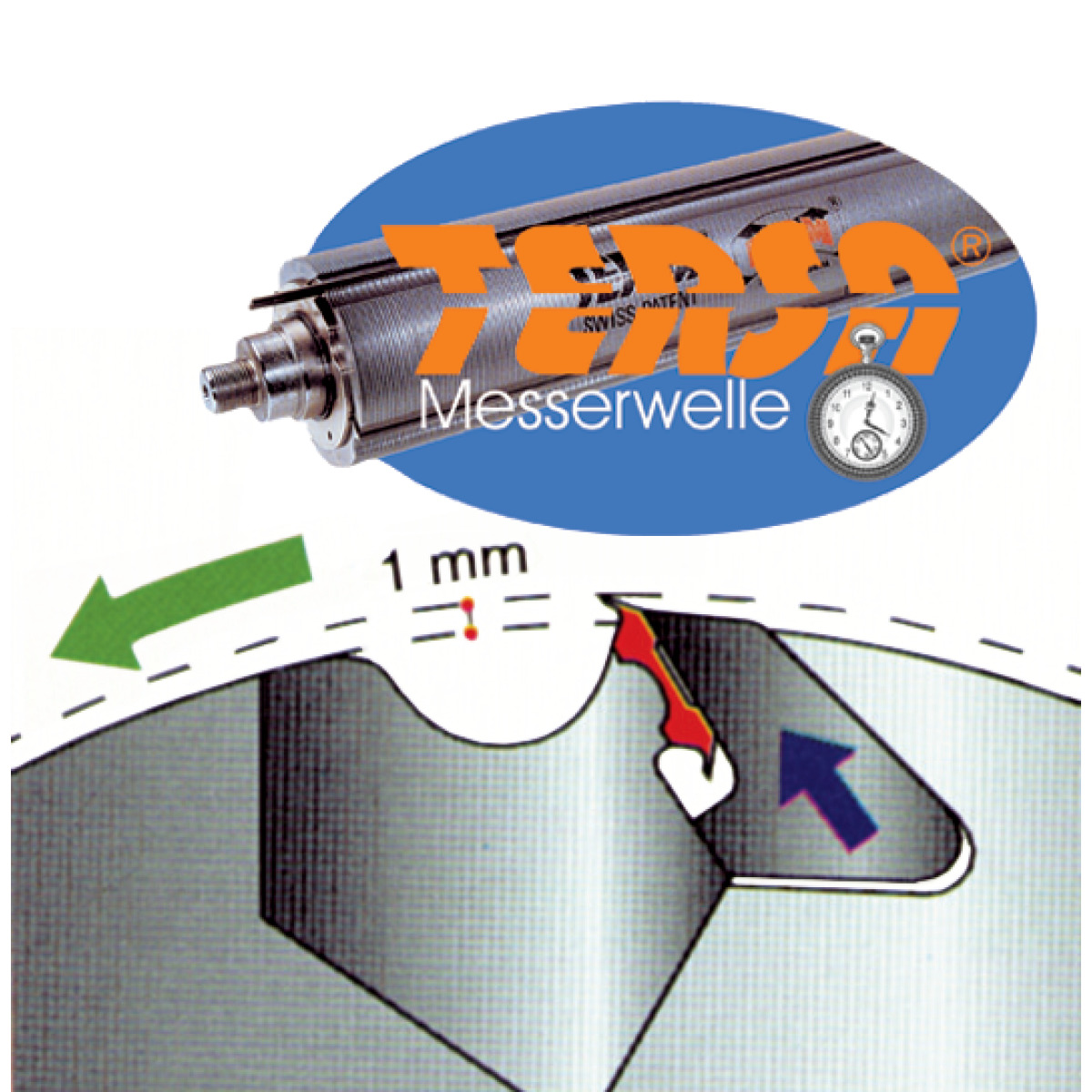

• Hobelwellentyp: TERSA
• Hobelwellendurchmesser: 72 mm
• Anzahl Hobelmesser: 3 St
• Hobelwellendrehzahl: 5200 min⁻¹

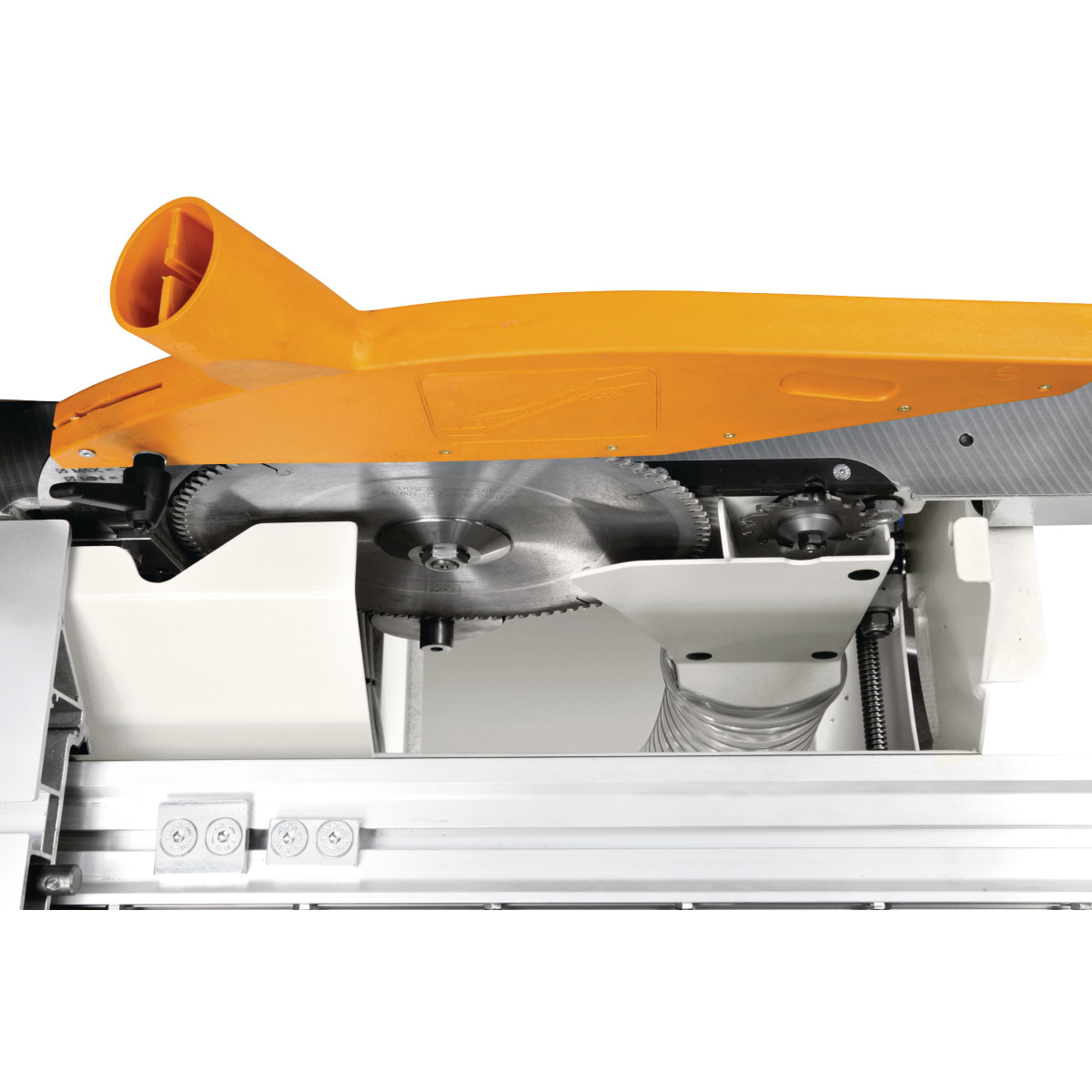

Kreissägeeinheit

• Besäumlänge: 2600 mm
• Schnittbreite mit Parallelanschlag: 820 mm
• Max. Ablängbreite links vom Sägeblatt: 2660 mm
• Sägeblattneigung: 90 – 45 °
• Max. Schnitthöhe bei 90°: 102 mm
• Max. Schnitthöhe bei 45°: 79 mm
• Max. Sägeblattüberstand 90°: 100 mm
• Max. Sägeblattüberstand 45°: 78 mm
• Durchmesser (Haupt-)Sägeblatt: 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹

Vorschub

• Vorschubgeschwindigkeit: 7 m/min
