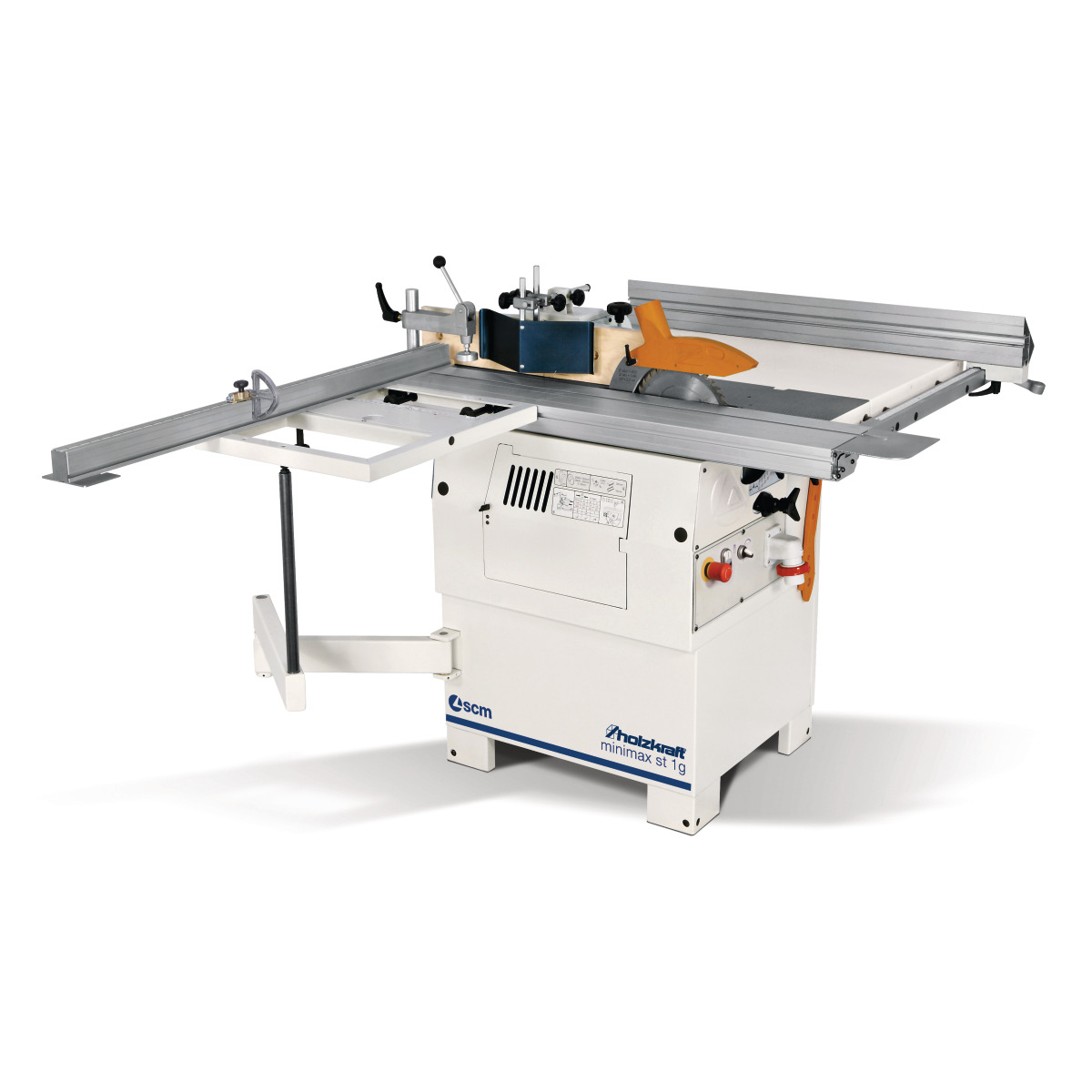

Holzkraft Säge-Fräse-Kombination minimax st 1g
- Arbeitstisch aus stark verripptem Grauguss und Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

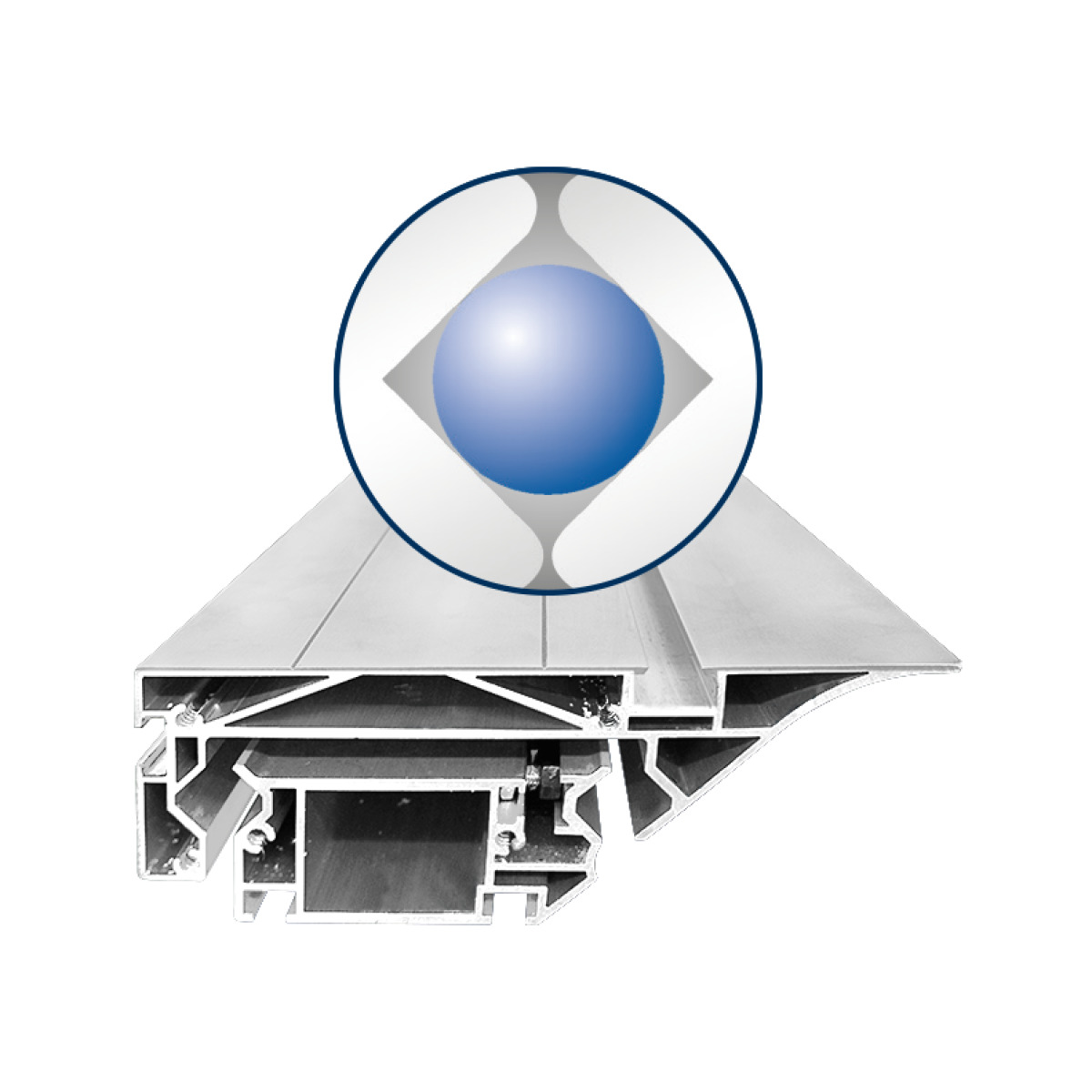

- Einzigartig in dieser Leistungsklasse: Format-Schiebeschlitten aus eloxiertem Aluminium für höchste Schnittpräzision
- Schnittebene direkt am Sägeblatt
- Schwenkbares Sägeblatt von 90° - 45°

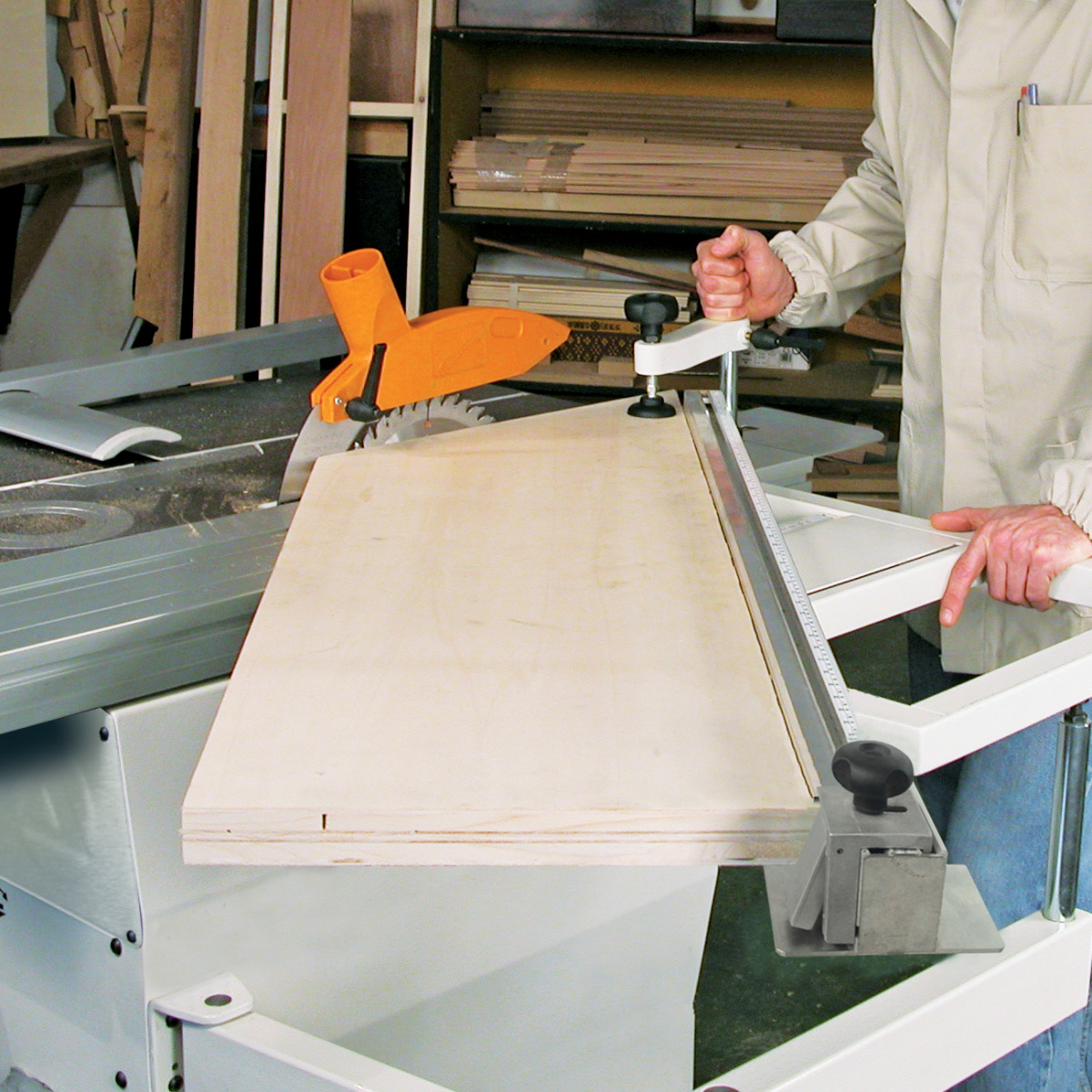

- Besäumrahmen mit Aluminium-Ablänganschlag und verstellbarem Anschlagbacken für Platten und große Werkstücke
- Frässchutzhaube zum Profilieren
- Zwei unabhängige Motoren für jedes Arbeitsaggregat
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 190 kg
Anschluss Absaugung
- Absaugstutzendurchmesser: 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
Ausstattung
- Eloxierter Aluminium-Formatschiebeschlitten: ✔
- Besäumrahmen: mit winkelverstellbarem Ablänganschlag mit einem Klappanschlag und Gradskala

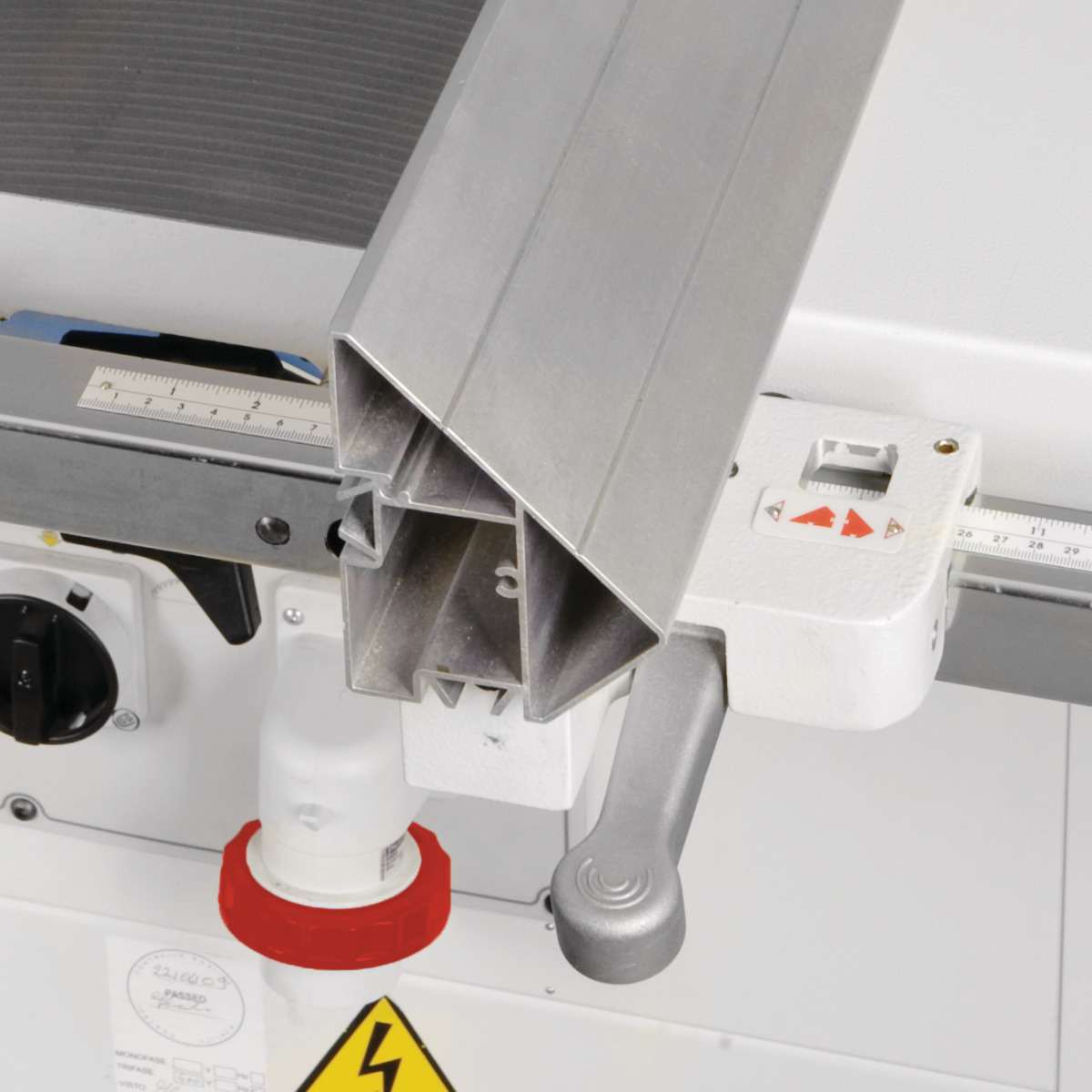

- Säge-Parallelanschlag: ✔

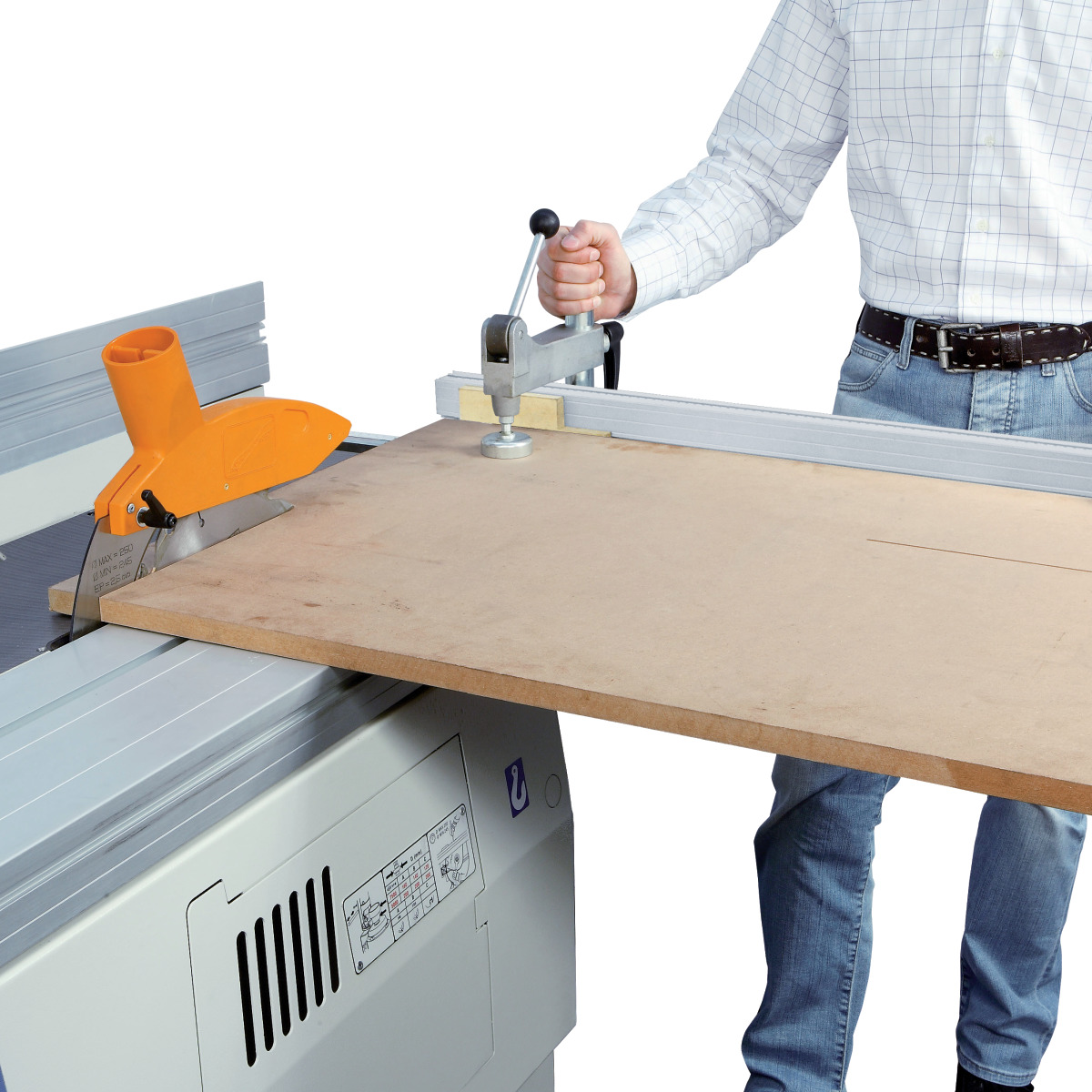

- Exzenterspanner: ✔
- Tischverbreiterung: ✔

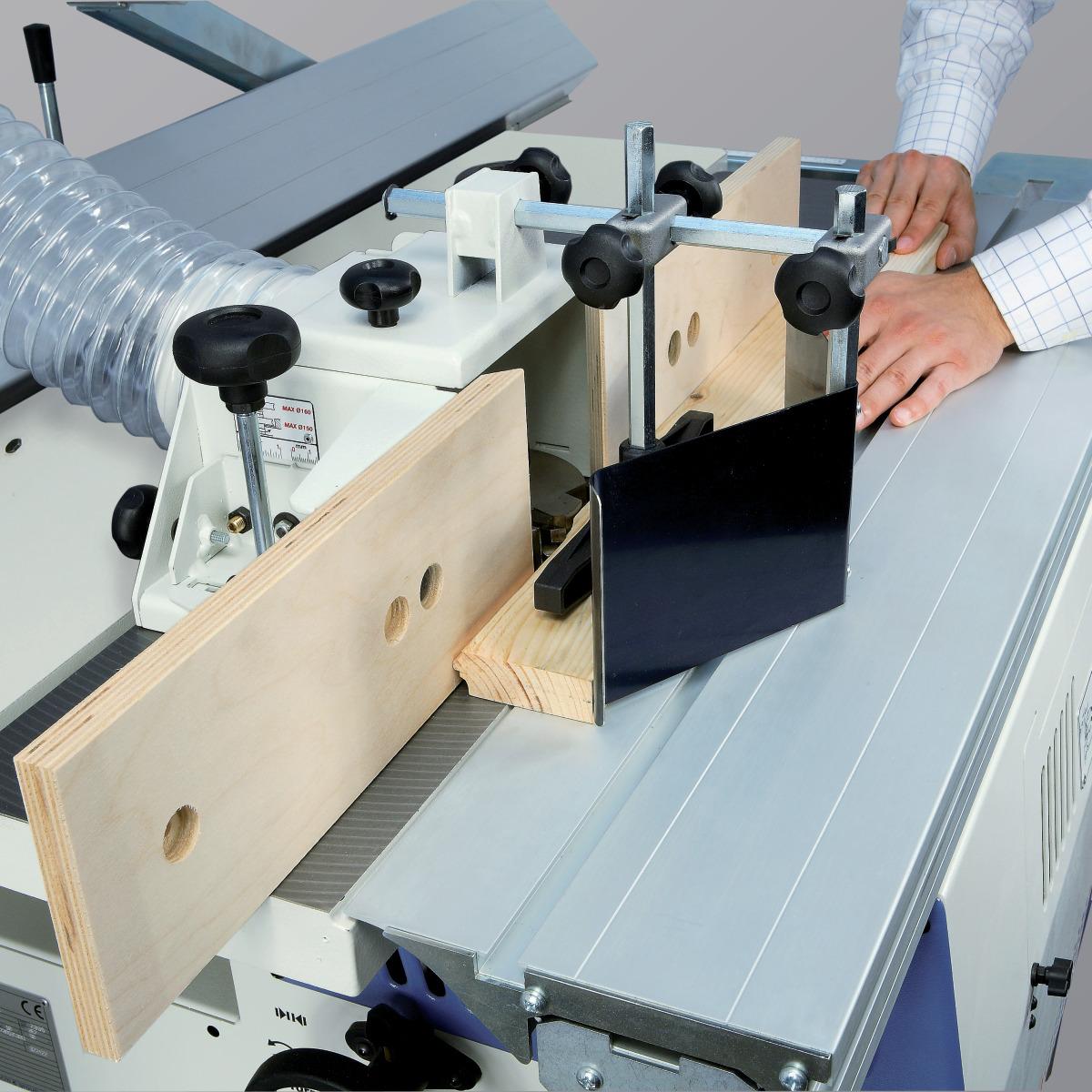

- Fräsanschlag: mit Holzanschlagbacken
- Höhenverstellung der Spindel: manuell
- Höhenverstellung des Sägeblatts: manuell

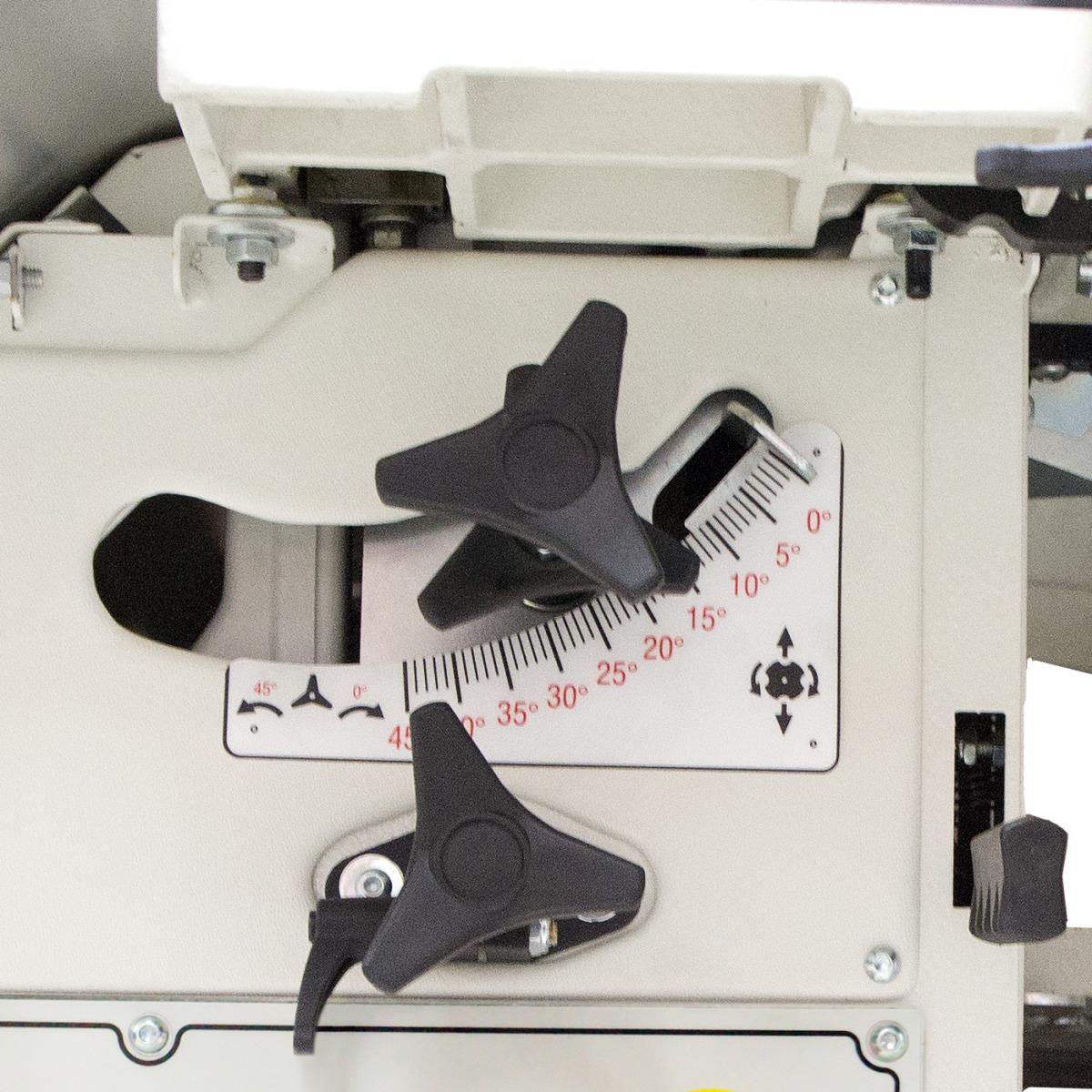

- Neigungsverstellung des Sägeblatts: manuell
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Anzahl Motoren: 2
- Leistung Antriebsmotor: 1,8 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 1140 mm
- Formatschiebeschlittenbreite: 201 mm
- Formatschiebeschlittenhöhe: 70 mm
- Tischlänge: 1040 mm
- Tischbreite: 224 mm
Frässpindel
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 75 mm
- Spindeldrehzahlen: 5000/7500 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max.: 160 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 200 mm
Kreissägeeinheit
- Besäumlänge: 1200 mm
- Schnittbreite mit Parallelanschlag: 700 mm
- Max. Ablängbreite links vom Sägeblatt: 1200 mm
- Sägeblattneigung: 90 – 45 °
- Max. Schnitthöhe 90°: 75 mm
- Max. Schnitthöhe 45°: 60 mm
- Max. Sägeblattüberstand 90°: 67 mm
- Max. Sägeblattüberstand 45°: 40 mm
- Durchmesser (Haupt-)Sägeblatt: 250 mm
- Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
