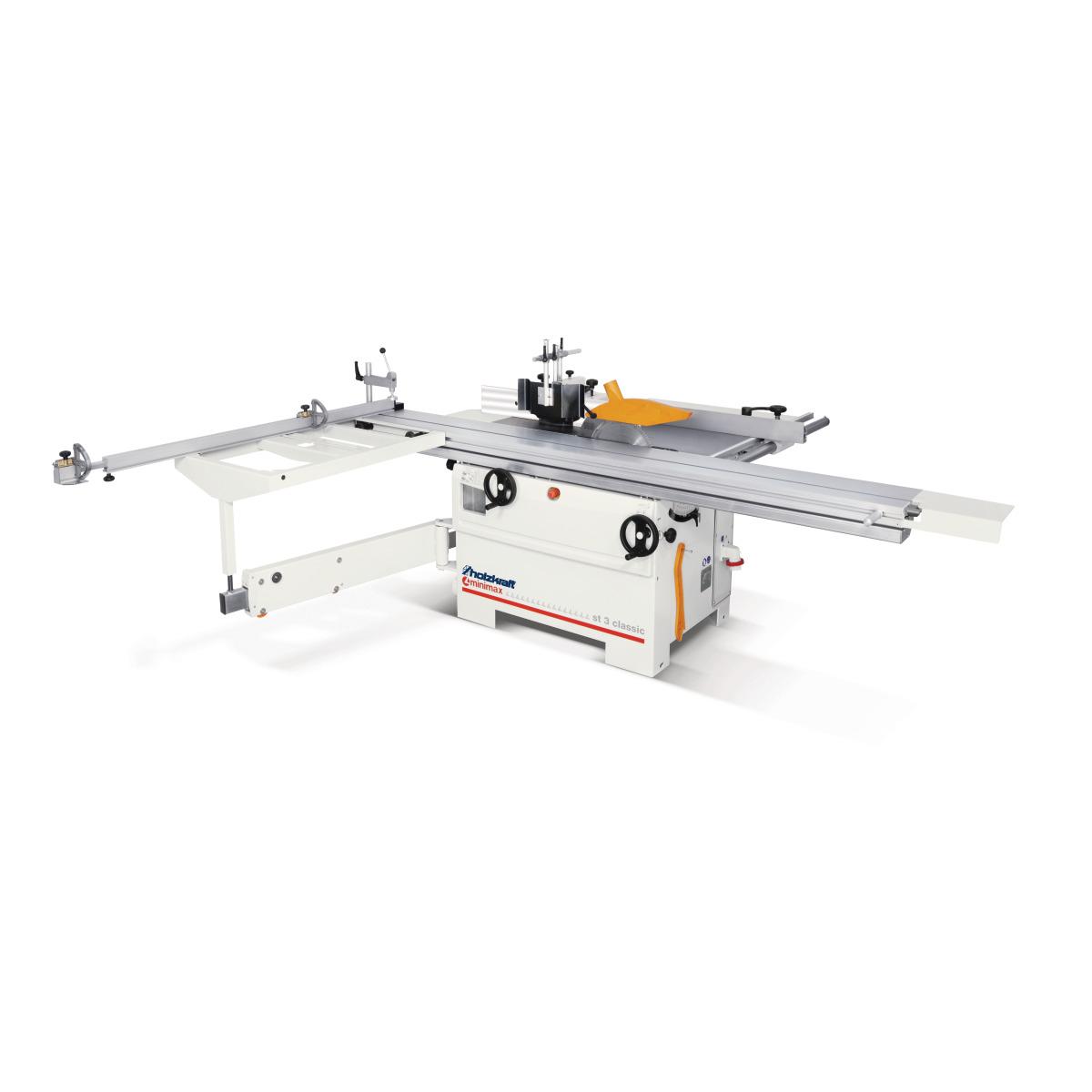

Holzkraft Säge-Fräse-Kombination minimax st 3c F 23

• Stabile Stahl-Grauguss-Konstruktion
• Große Auflagefläche und präziser Gusstisch
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
• Großer Besäumrahmen (900 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag mit professionellen Anschlagklappen

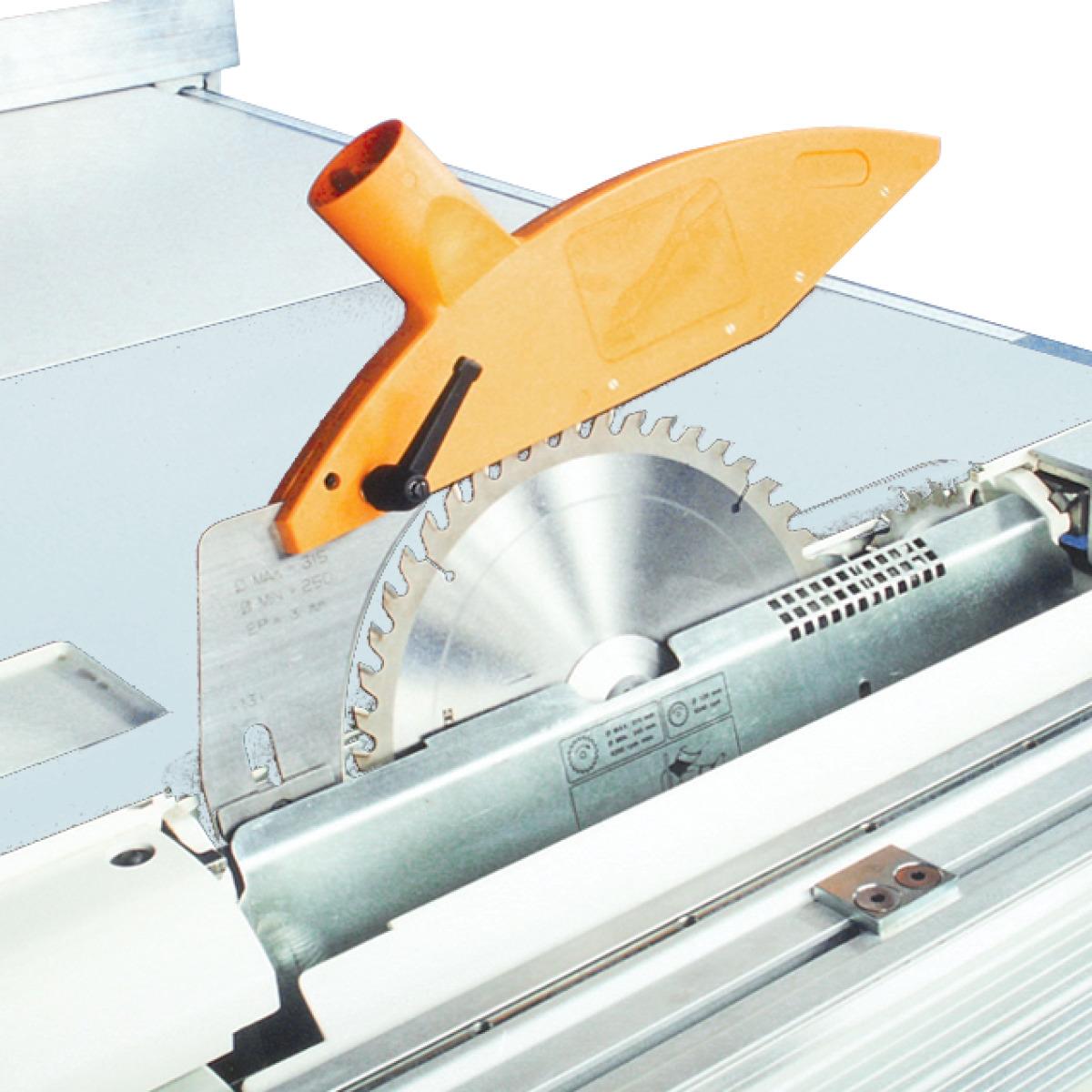

• Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°
• Säge-Parallelanschlag mit Feineinstellung
• Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer,
• Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
• Drei Fräsgeschwindigkeiten, manuell verstellbar von 3500 - 10000 min⁻¹
• Mit Rechts-Linkslauf der Frässpindel
• Serienmäßige Bogenfrässchutzhaube
• Sicherheits-Wendeanschlagbacken aus Aluminium
• Zwei Motoren mit hohen Leistungsreserven
• Zwei steckbare Handräder für eine bequeme und schnelle Bedienung

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 470 kg

Anschluss Absaugung

• Anzahl Absaugstutzen: 2
• Absaugstutzendurchmesser: 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten: ✔
• Griff für Schiebeschlitten: ✔
• Besäumrahmen: 900 x 600 mm, mit winkel­verstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen

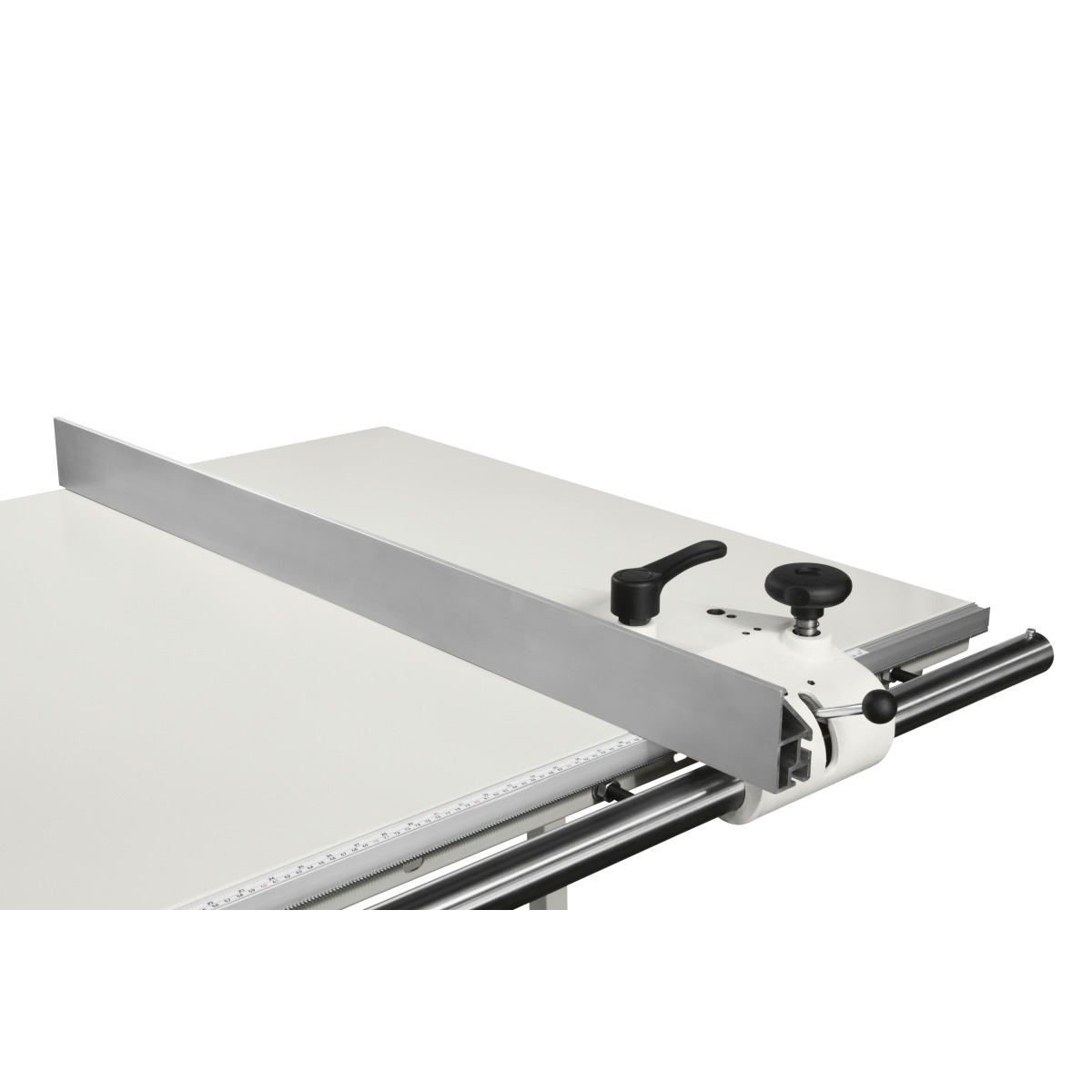

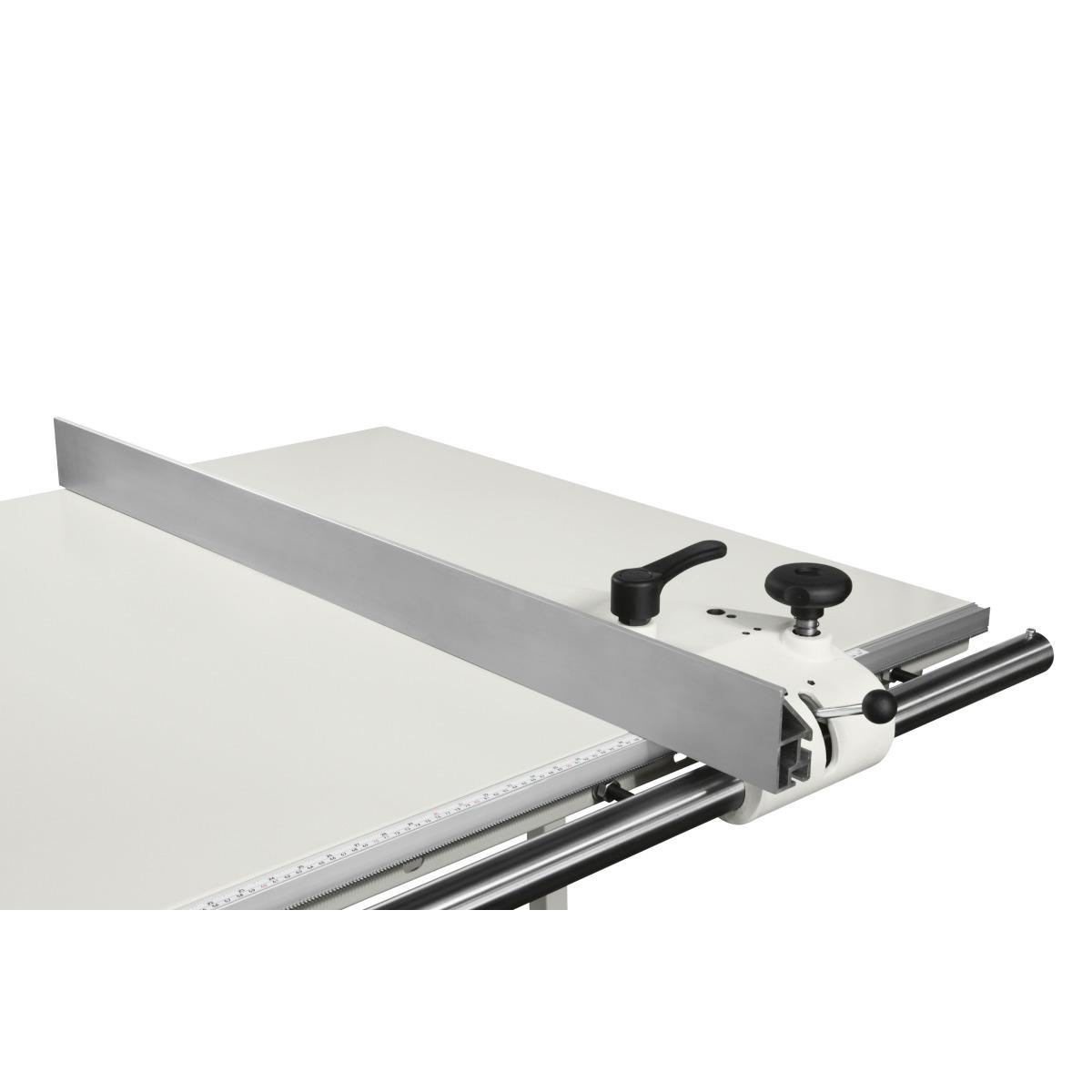

• Säge-Parallelanschlag: mit Rundstangenführung
• Exzenterspanner: ✔
• Tischverbreiterung: ✔
• Tischverlängerung: ✔
• Fräsanschlag: mit Aluminium-Anschlagbacken
• Bogenfräs-Schutzhaube: ✔
• Höhenverstellung der Spindel: manuell
• Neigungsverstellung der Spindel: manuell
• Höhenverstellung des Sägeblatts: manuell
• Neigungsverstellung des Sägeblatts: manuell

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Anzahl Motoren: 2
• Leistung Antriebsmotor: 5,0 kW

Schiebeschlitten und Tisch

• Tischlänge: 1112 mm
• Tischbreite: 430 mm

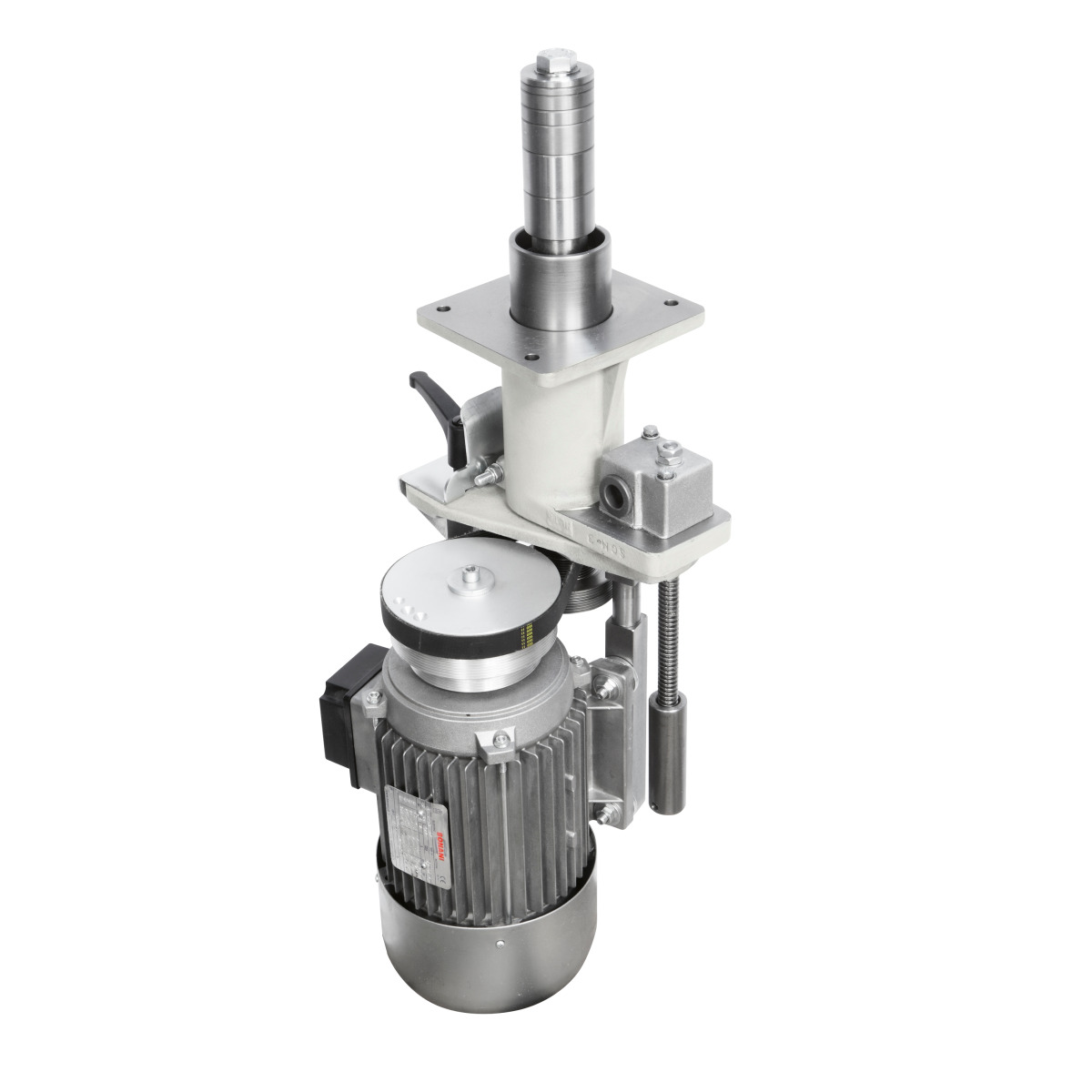

Frässpindel

• Spindelneigung: 0 – -45 °
• Nutzlänge der Spindel: 100 mm
• Spindeldrehzahlen: 3500/7000/10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max.: 210 mm
• Werkzeugdurchmesser max. absenkbar: 180 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

Kreissägeeinheit

• Besäumlänge: 2250 mm
• Schnittbreite mit Parallelanschlag: 900 mm
• Max. Ablängbreite links vom Sägeblatt: 2660 mm
• Sägeblattneigung: 90 – 45 °
• Max. Schnitthöhe 90°: 90 mm
• Max. Schnitthöhe 45°: 63 mm
• Max. Sägeblattüberstand 90°: 100 mm
• Max. Sägeblattüberstand 45°: 78 mm
• Durchmesser (Haupt-)Sägeblatt: 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt: unabhängig vom Vorritzer
• Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹
