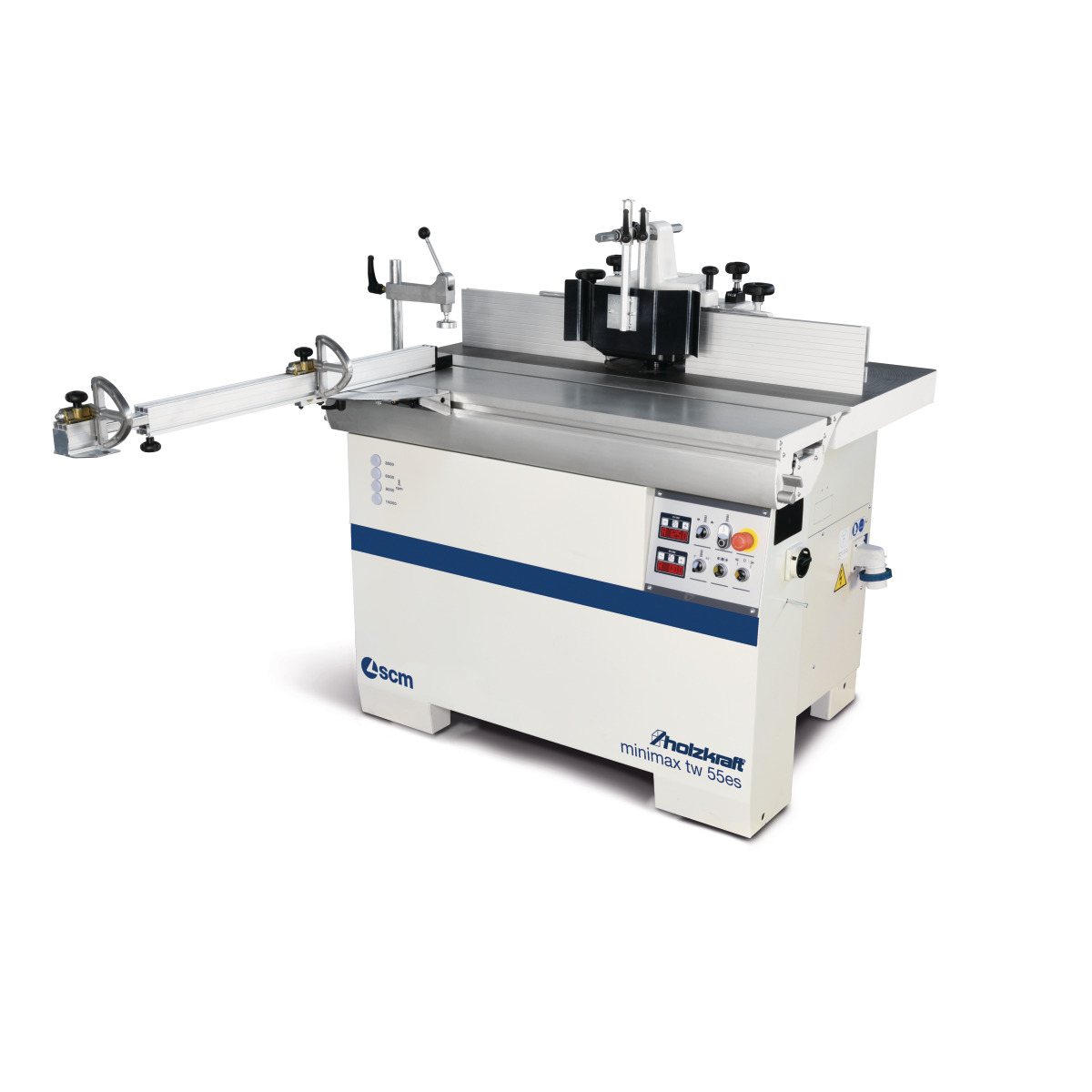

Holzkraft Tischfräse minimax tw 55es M digital
- Stabile Stahl-Graugusskonstruktion

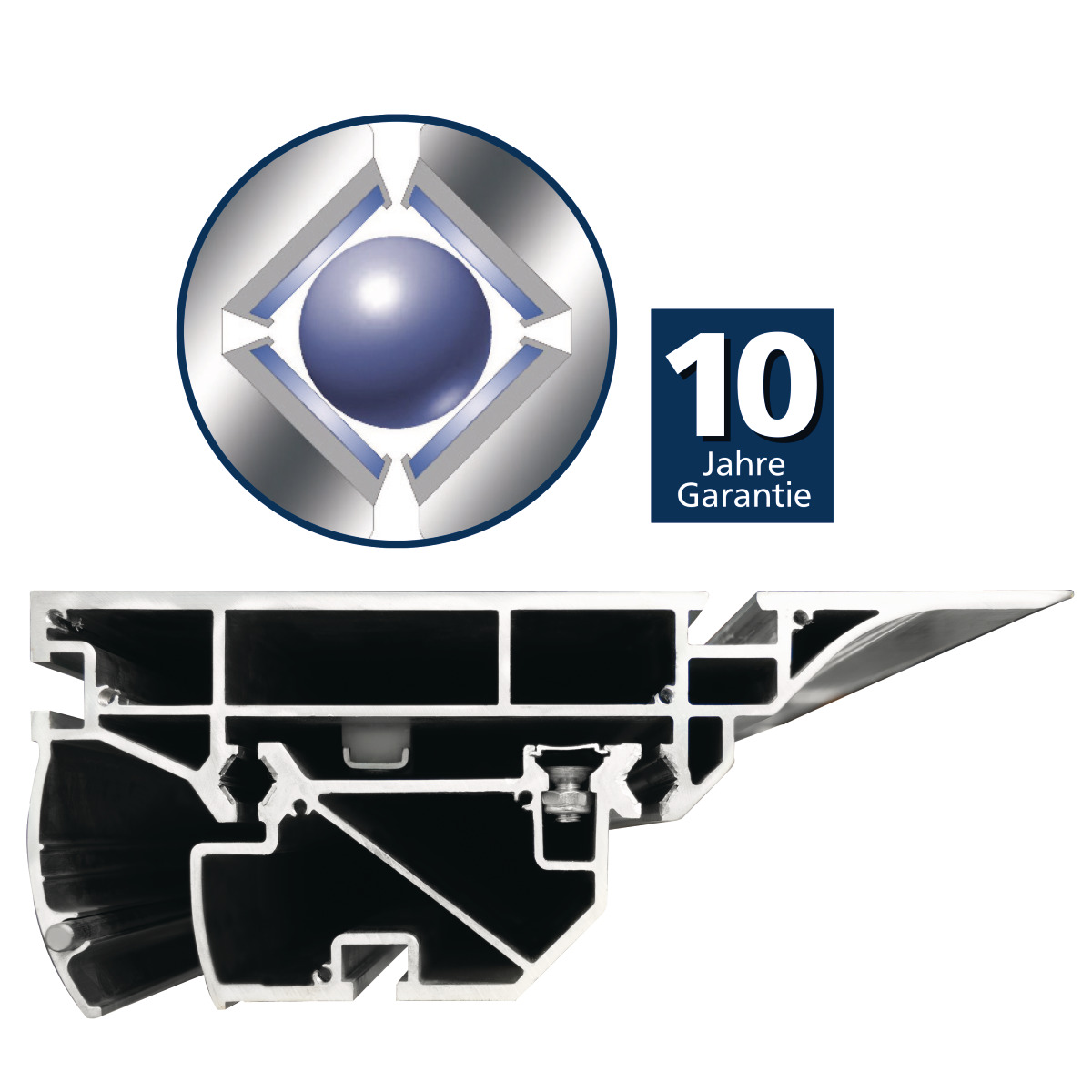

- Eloxierter Alu-Formatschiebeschlitten
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
- Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
- Rechts-Linkslauf serienmäßig
- Anzeige Höhe und Neigung 1/10 mm genau

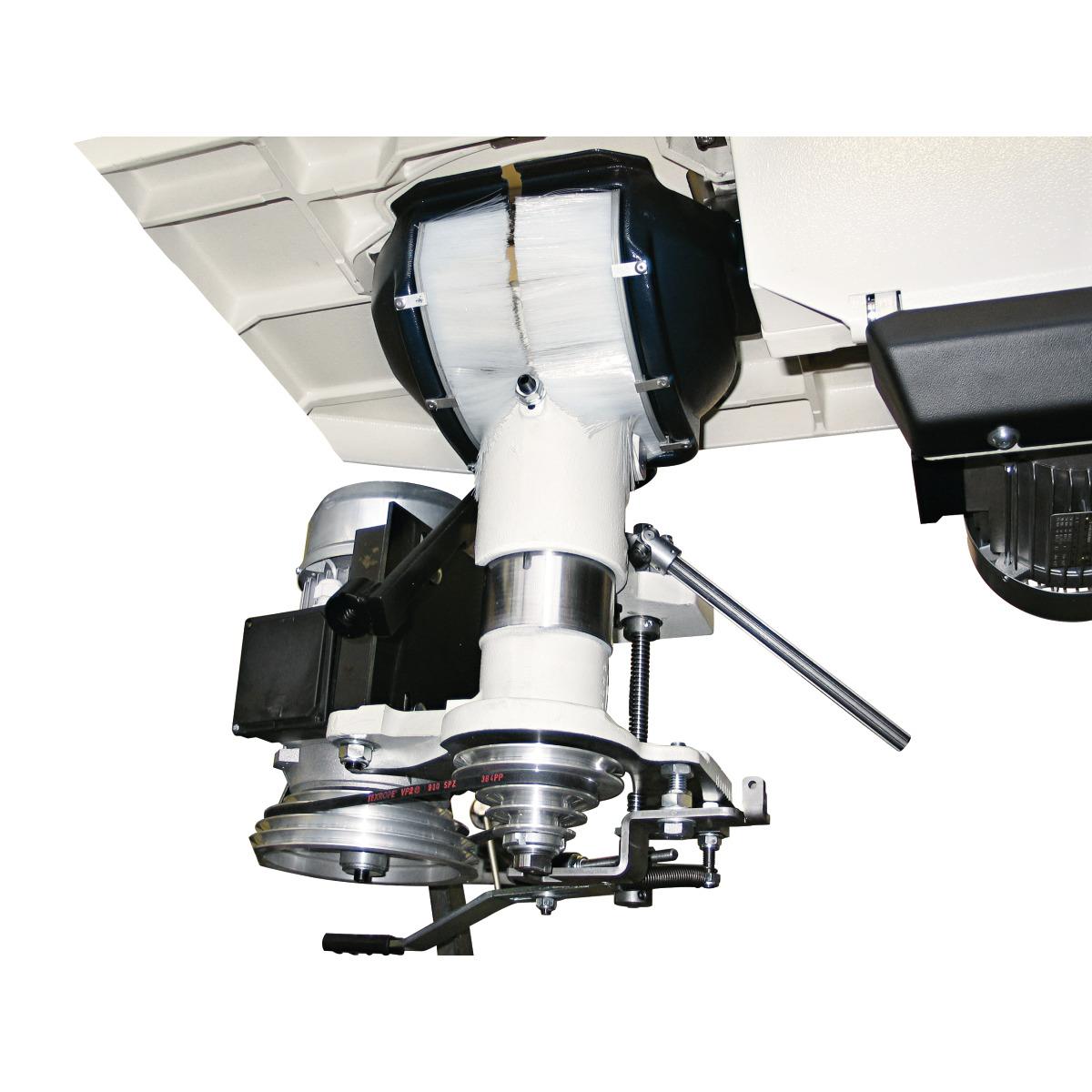

- Schneller und problemloser Geschwindigkeitswechsel über Exzenterspannung
- Solider und präziser Graugusstisch, spannungsfrei und nachgeglüht für dauerhafte Präzision
- Leistungsstarker 5,0 kW Industriemotor

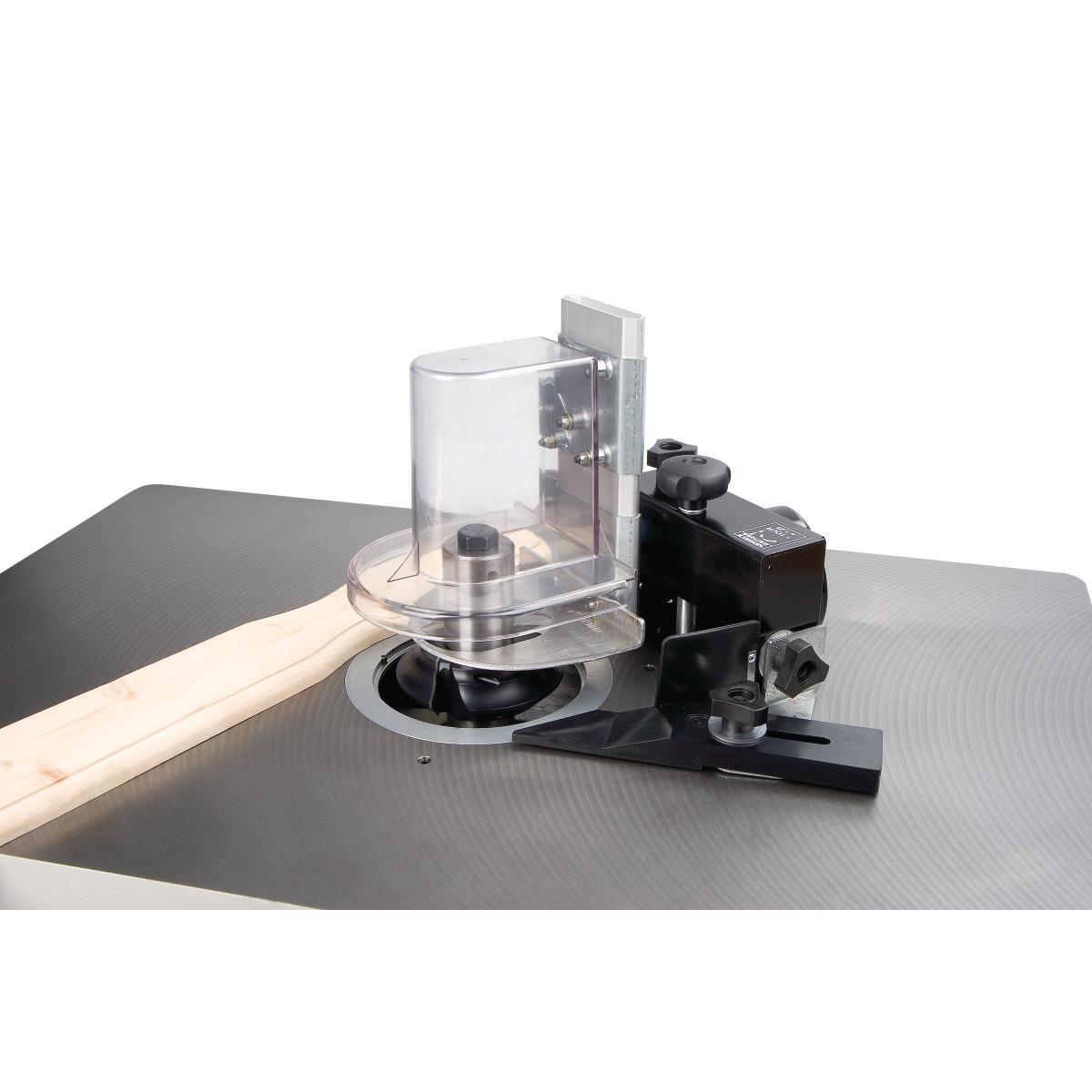

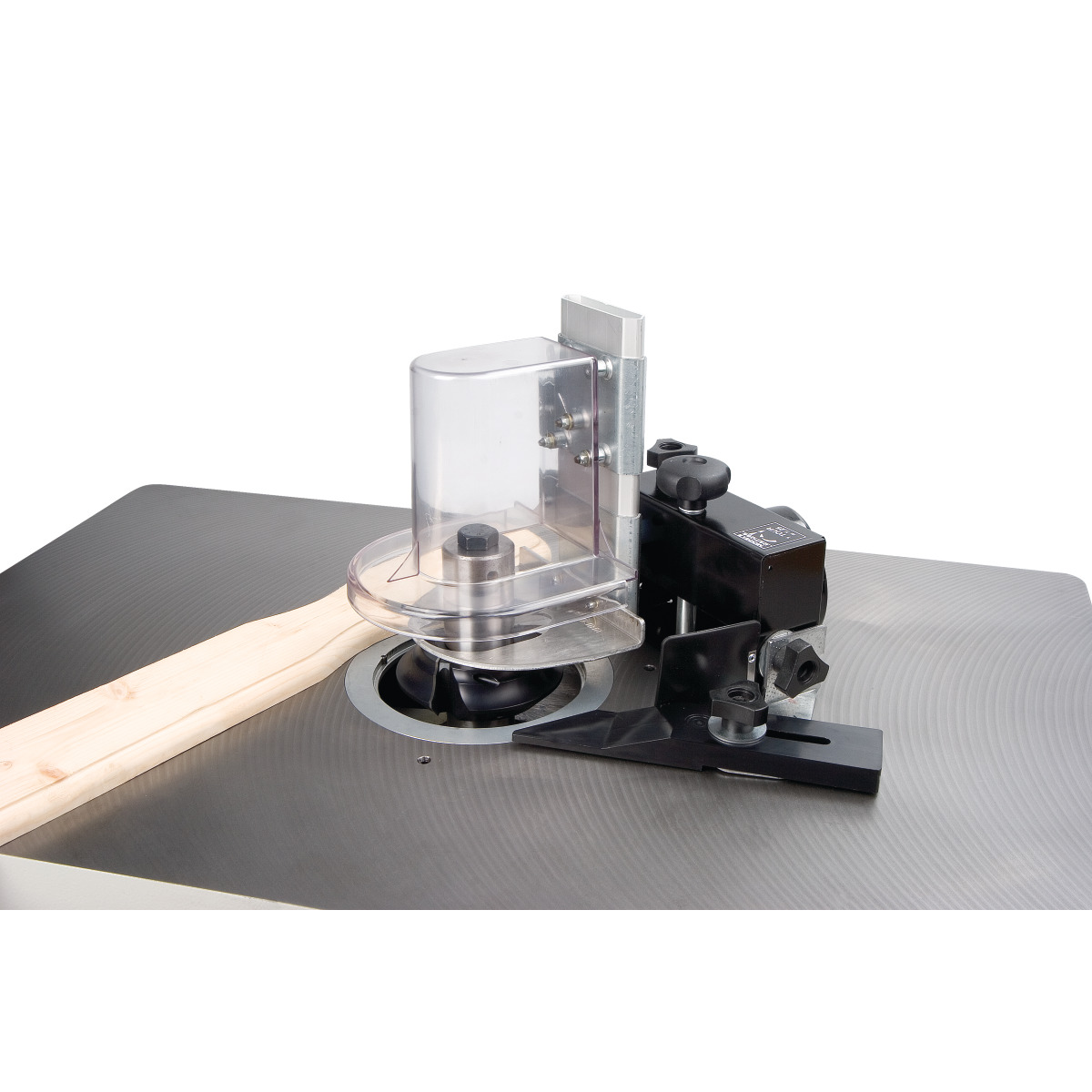

- Bogenfräshaube im Lieferumfang
- Made in Italy
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1200 mm
- Breite/Tiefe (Produkt) ca.: 1400 mm
- Gewicht (Netto) ca.: 510 kg
Anschluss Absaugung
- Anzahl Absaugstutzen: 2
- Absaugstutzendurchmesser: 120 mm
Arbeitstisch
- Arbeitstischlänge: 1200 mm
- Arbeitstischbreite: 530 mm
- Tischhöhe: 900 mm
- Schiebeschlittenlänge: 1200 mm
- Schiebeschlittenbreite: 360 mm
- Schiebeschlittenhöhe: 142 mm

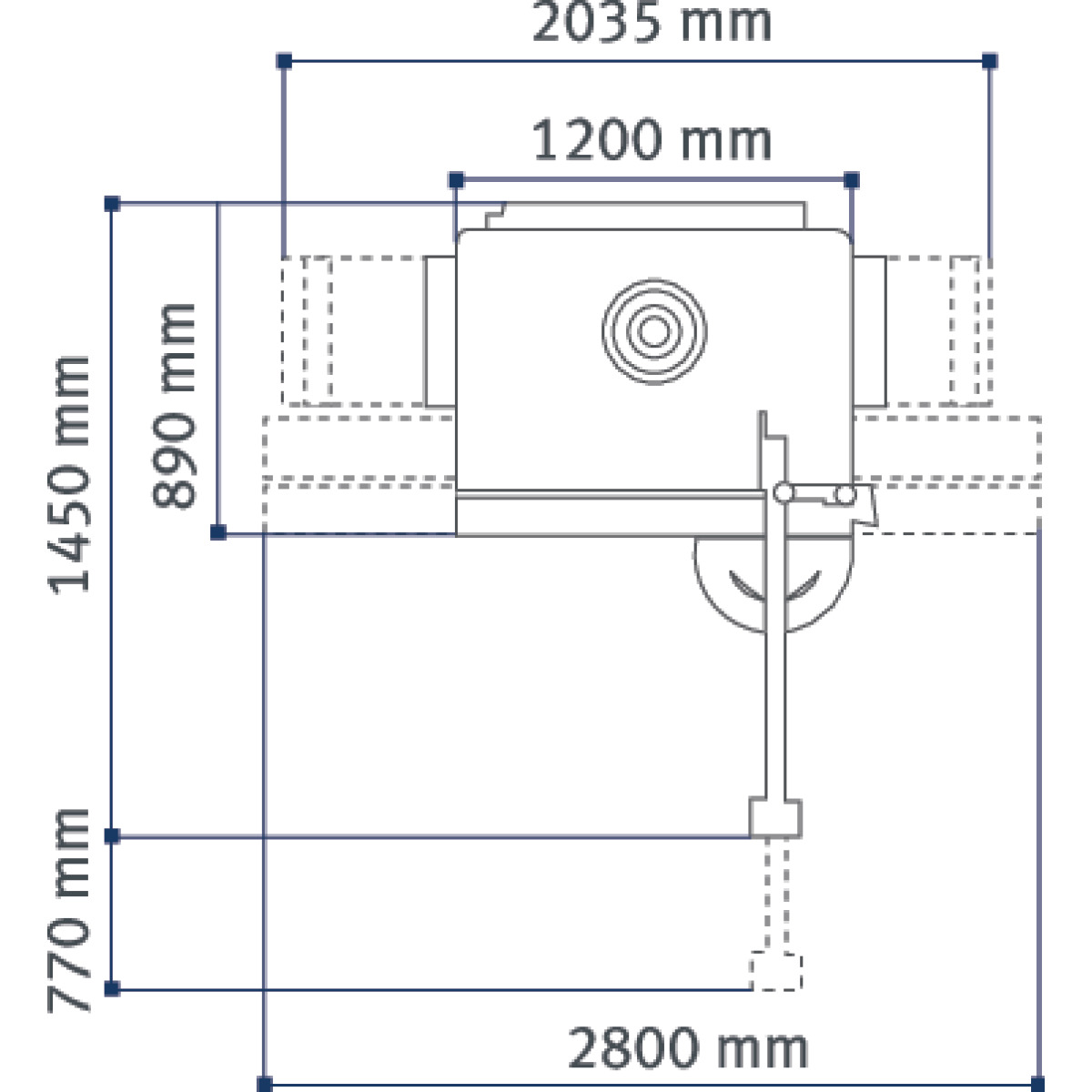

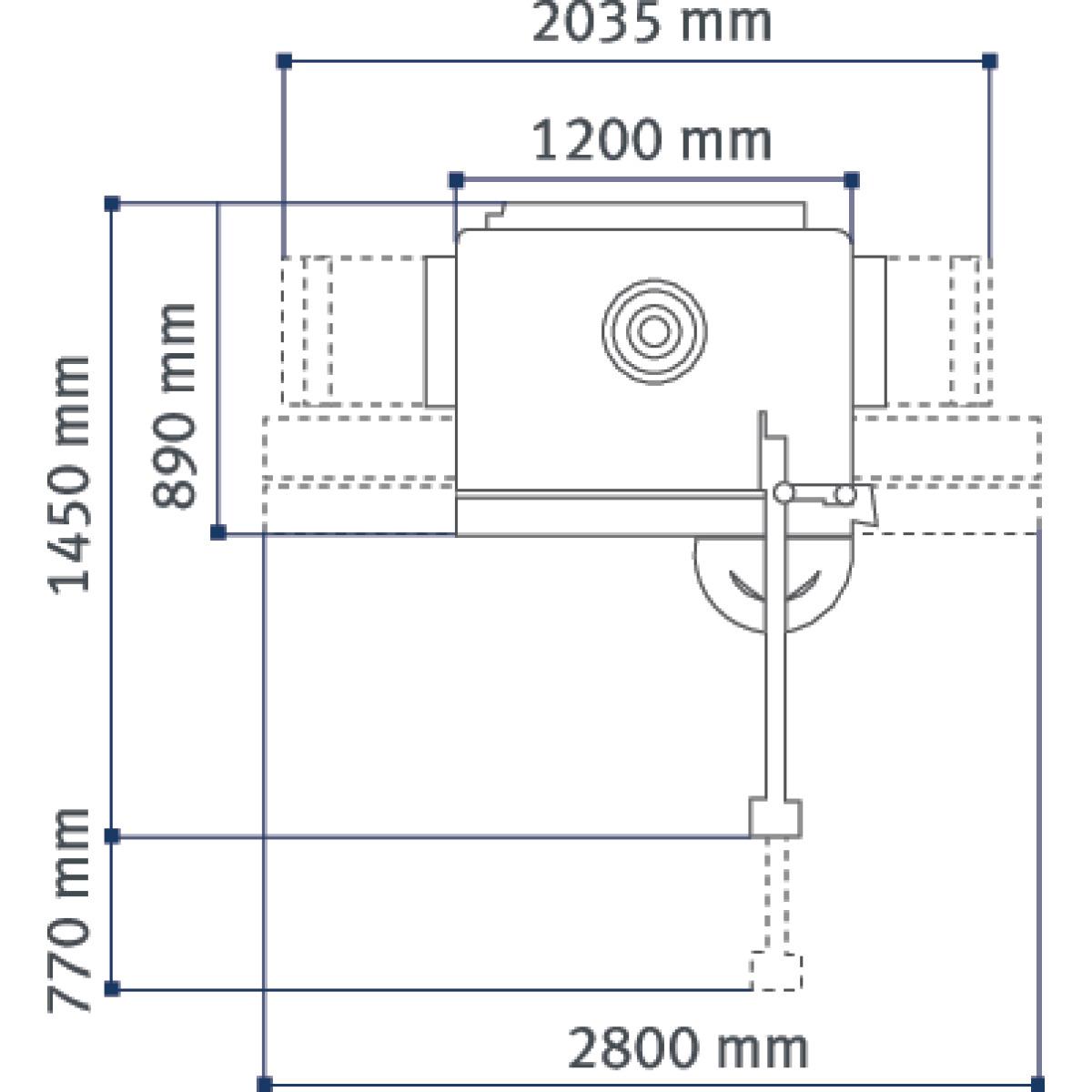

Aufstellinformationen
- Platzbedarf Länge: 2800 mm
- Platzbedarf Breite/Tiefe: 2120 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge: 1200 mm
- Maschinenkörper Breite/Tiefe: 846 mm
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 2300 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Ausstattung
- Aluminium-Schiebeschlitten: ✔

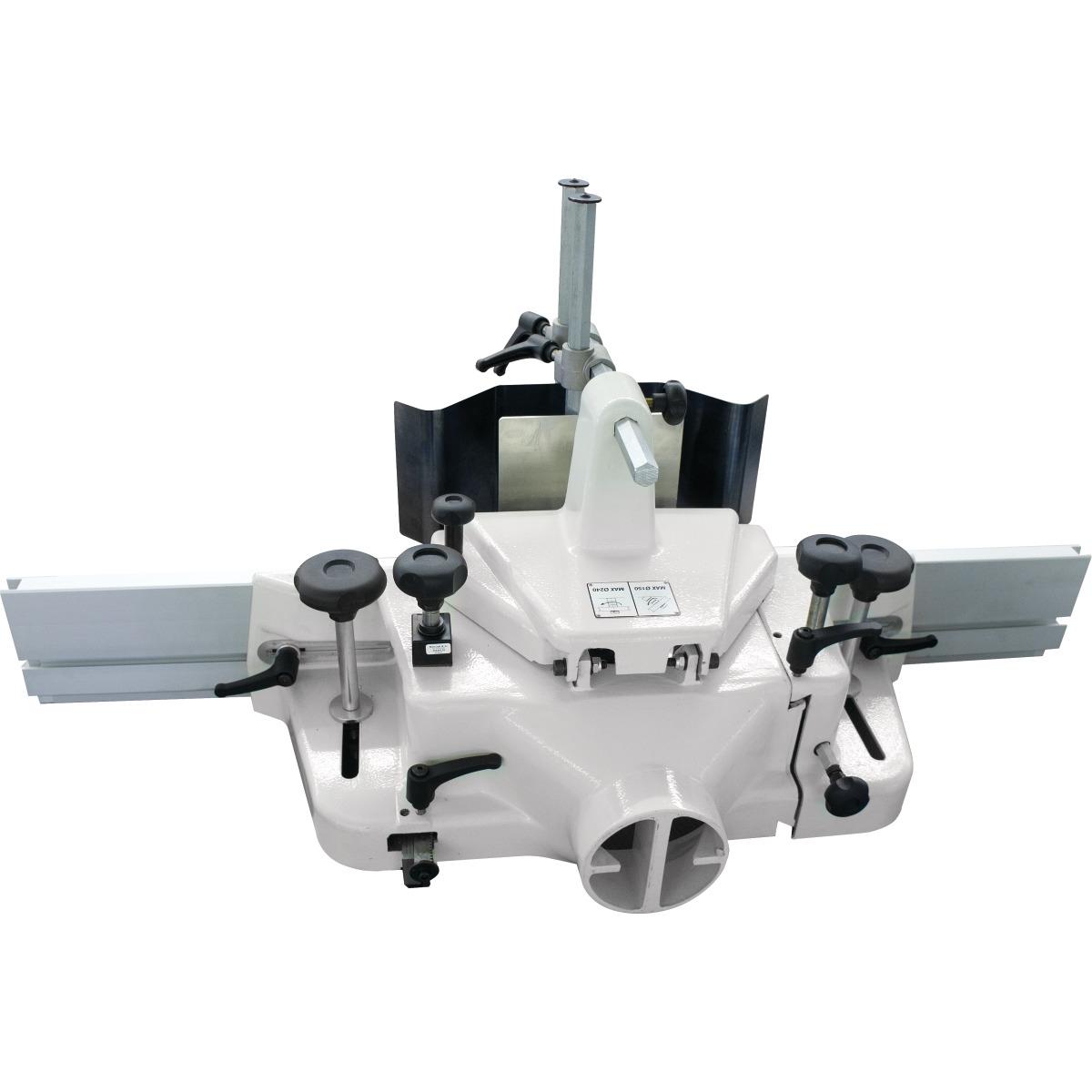

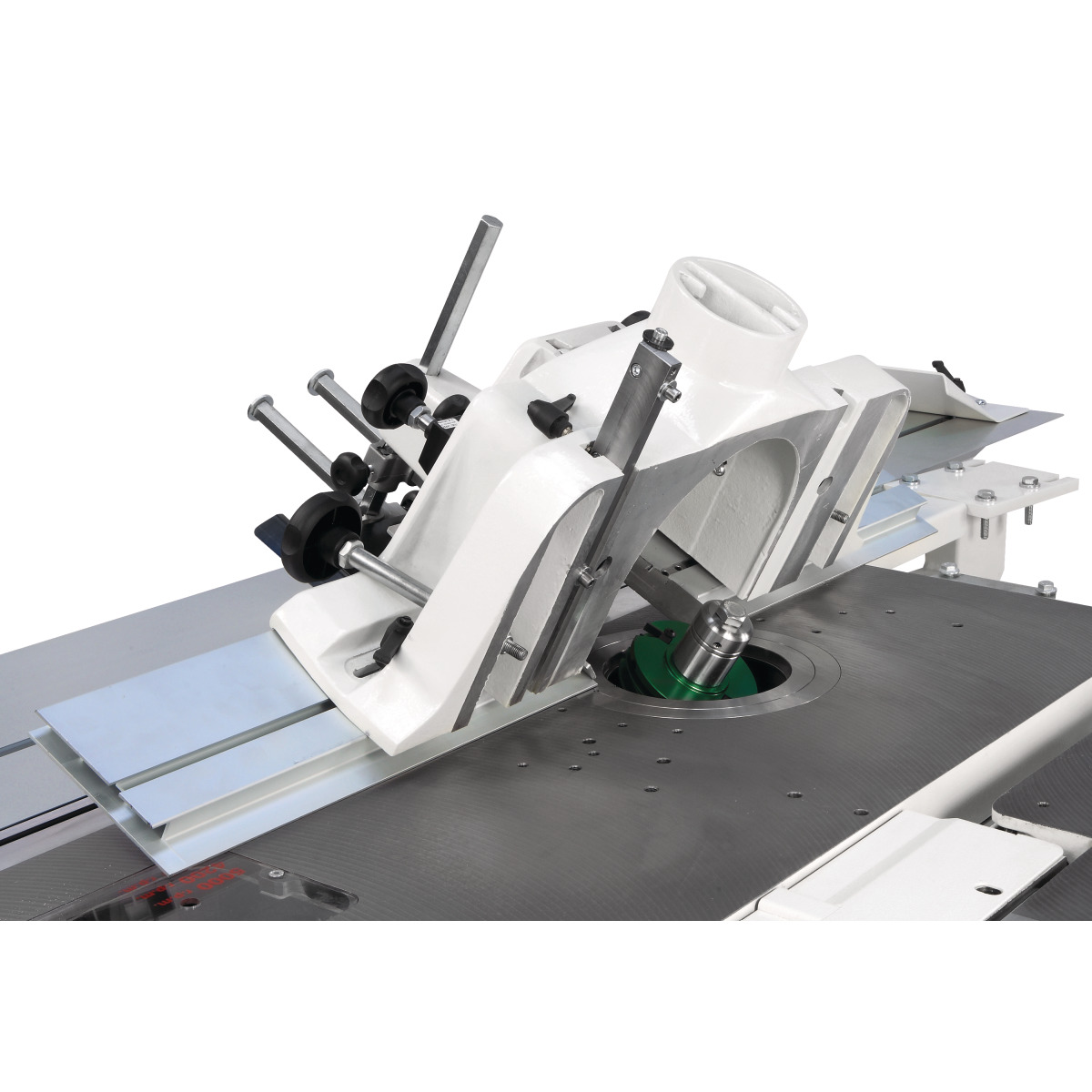

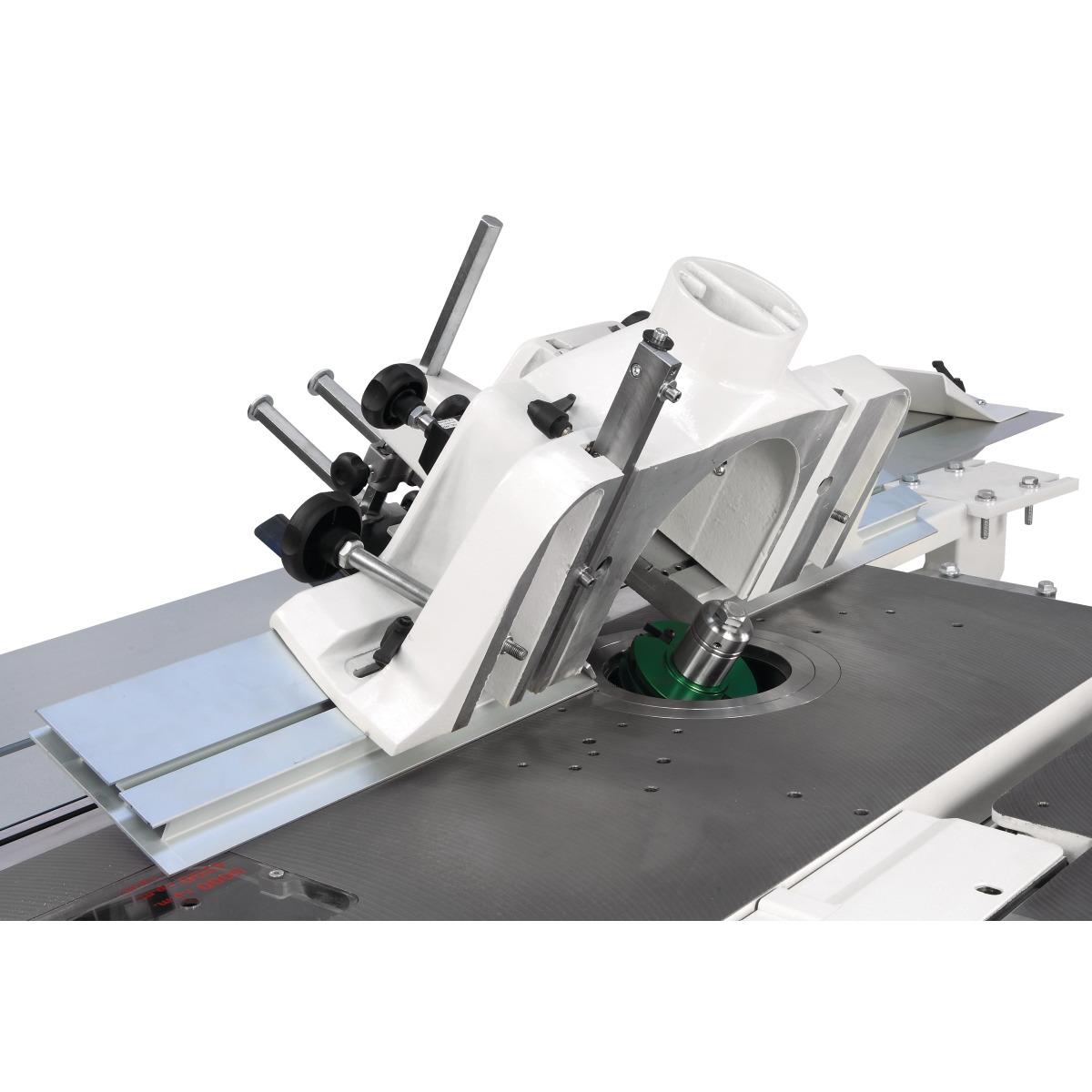

- Fräsanschlag: Schwere Profi-Ausführung mit Niederhalter, Schutzabdeckung und Aluminium-Fräsanschlagbacken
- Teleskop-Gehrungsanschlag: mit zwei Klappanschlägen
- Bogenfräs-Schutzhaube: ✔
- Exzenterspanner: ✔
- Höhenverstellung der Spindel: motorisch, mit Digitalanzeige
- Neigungsverstellung der Spindel: motorisch, mit Digitalanzeige

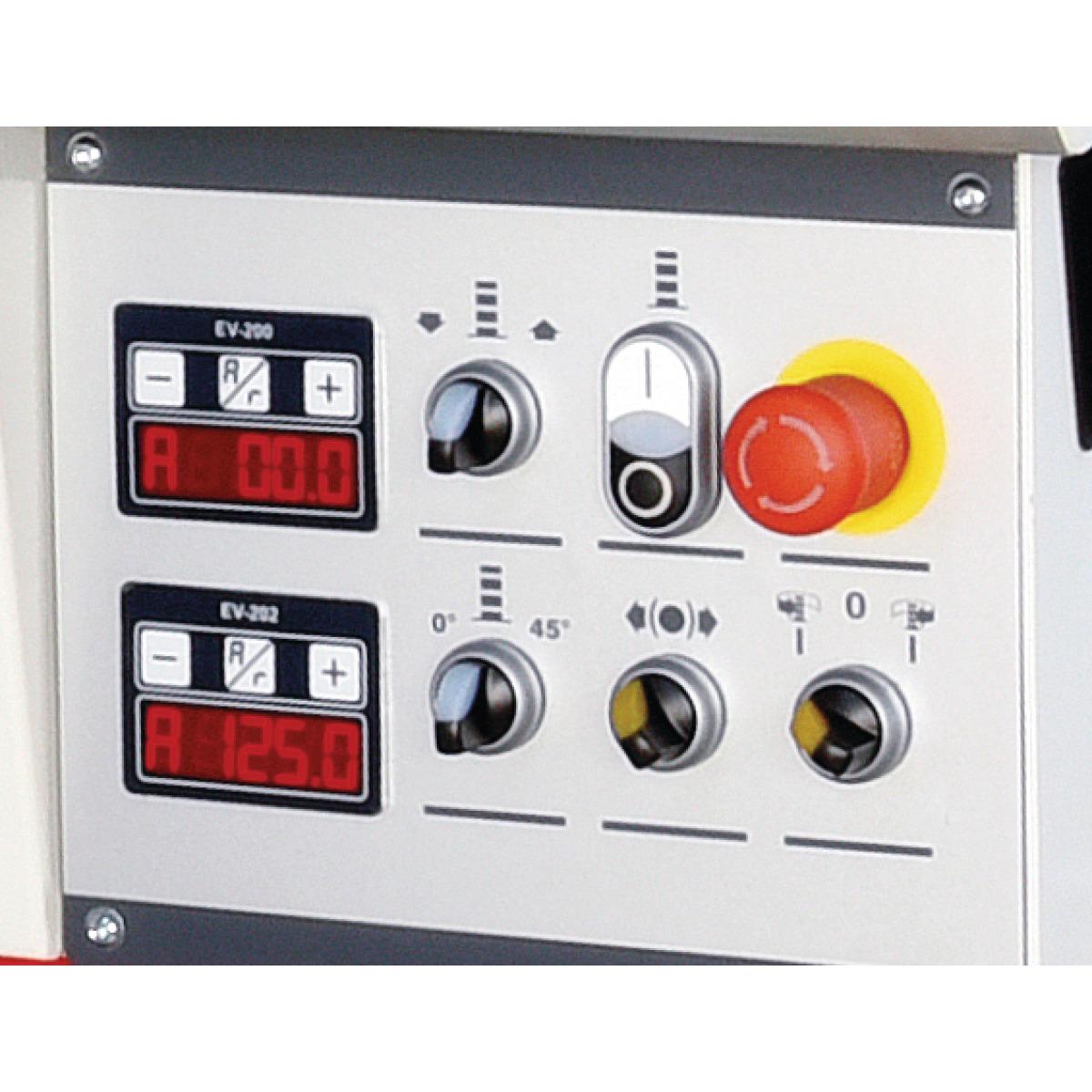

- Steuerung: M Digital: motorische Höhen- und Schwenkungseinstellung der Fräseinheit mit Digitalanzeige
- Position der Steuerelemente: Bedienpanel im Maschinenkorpus
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Leistung Antriebsmotor: 5,0 kW

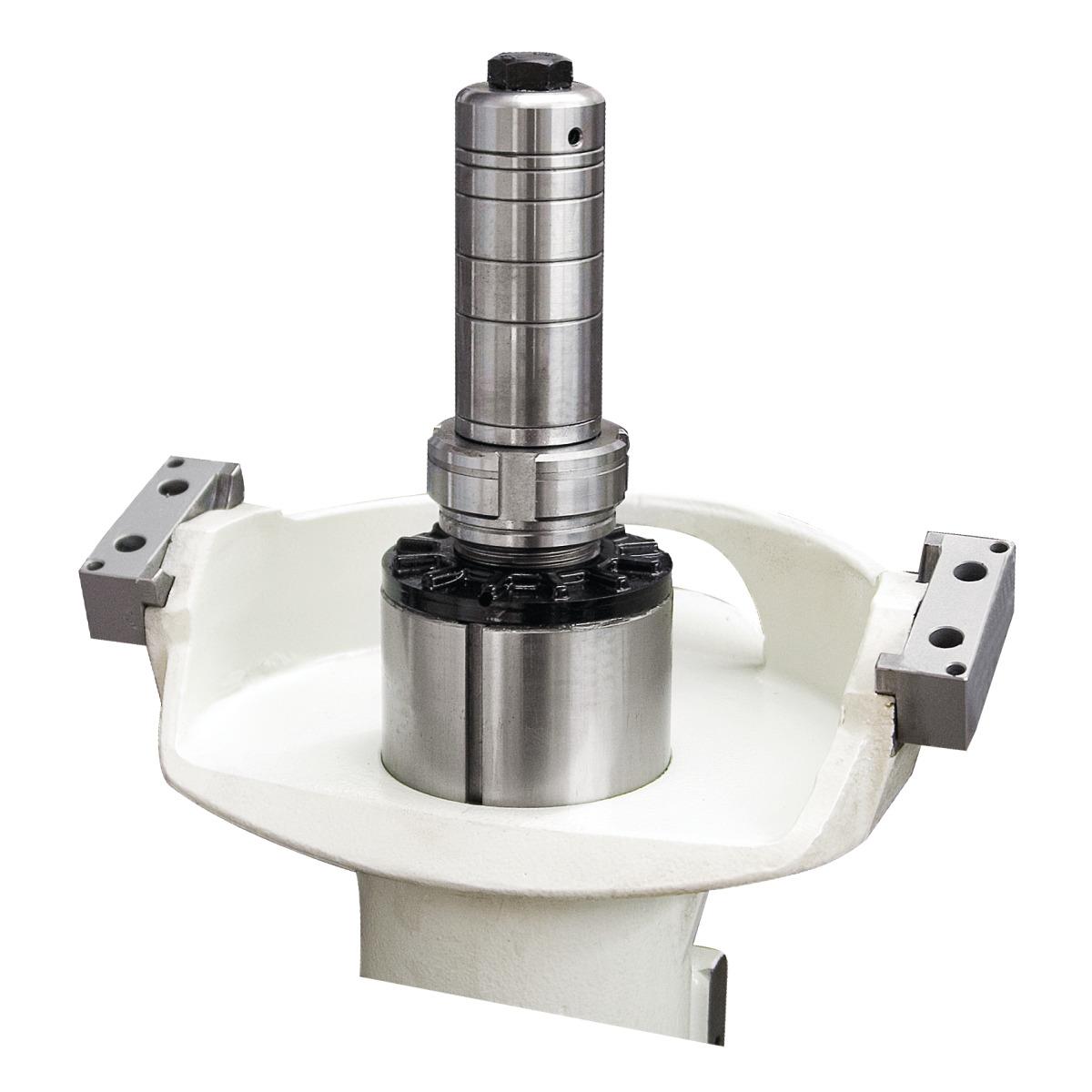

Frässpindel
- Spindelneigung: 0 – -45 °
- Nutzlänge der Spindel: 125 mm
- Spindeldrehzahl(en): 3500/6000/8000/10000 min¯¹
- Frässpindel Drehzahlanzeige: LED an der Maschinenfront
- Spindeldorndurchmesser: 30 mm
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max.: 240 mm
- Werkzeugdurchmesser max. absenkbar: 230 mm
- Werkzeugdurchmesser max. Profilfräsen: 240 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 320 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
