Holzmann Maschine Ständerbohrmaschine SB203V_230V

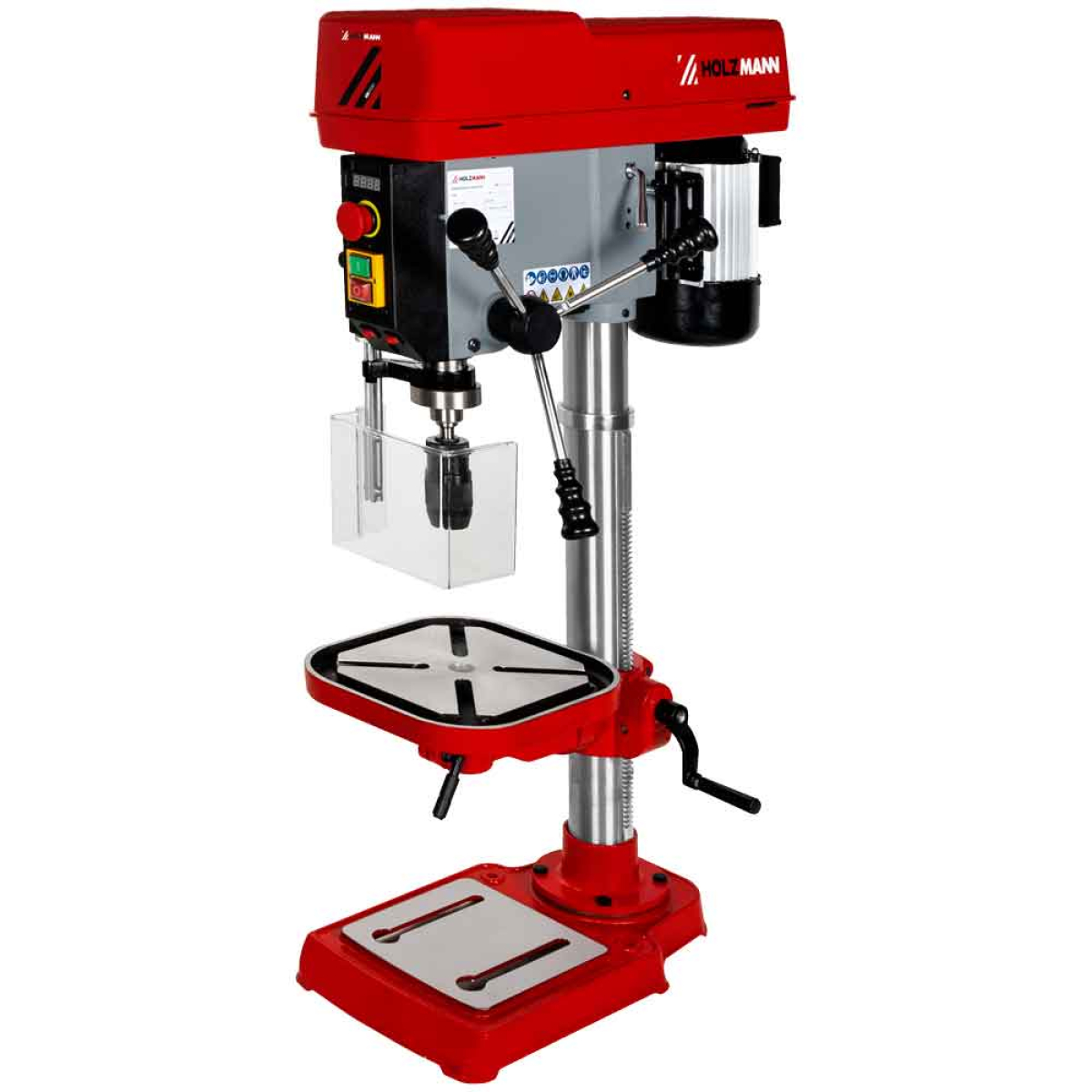

Die HOLZMANN Ständerbohrmaschine SB203V_230V ist ausgestattet mit Vario-Getriebe, Zentrierlaser, höhenverstellbaren Bohrtisch, MK2 Aufnahme sowie einem Schnellspanbohrfutter B16. In dieser kompakten Ausführung direkt auf ihren Arbeitstisch/Werkbank platziert und schon können sie mit ihren Arbeiten beginnen.
Highlights
-biegesteife Bohrsäule mit geschliffener Oberfläche
-neigbarer (+/- 45°) Bohrtisch über Zahnstange höhenverstellbar

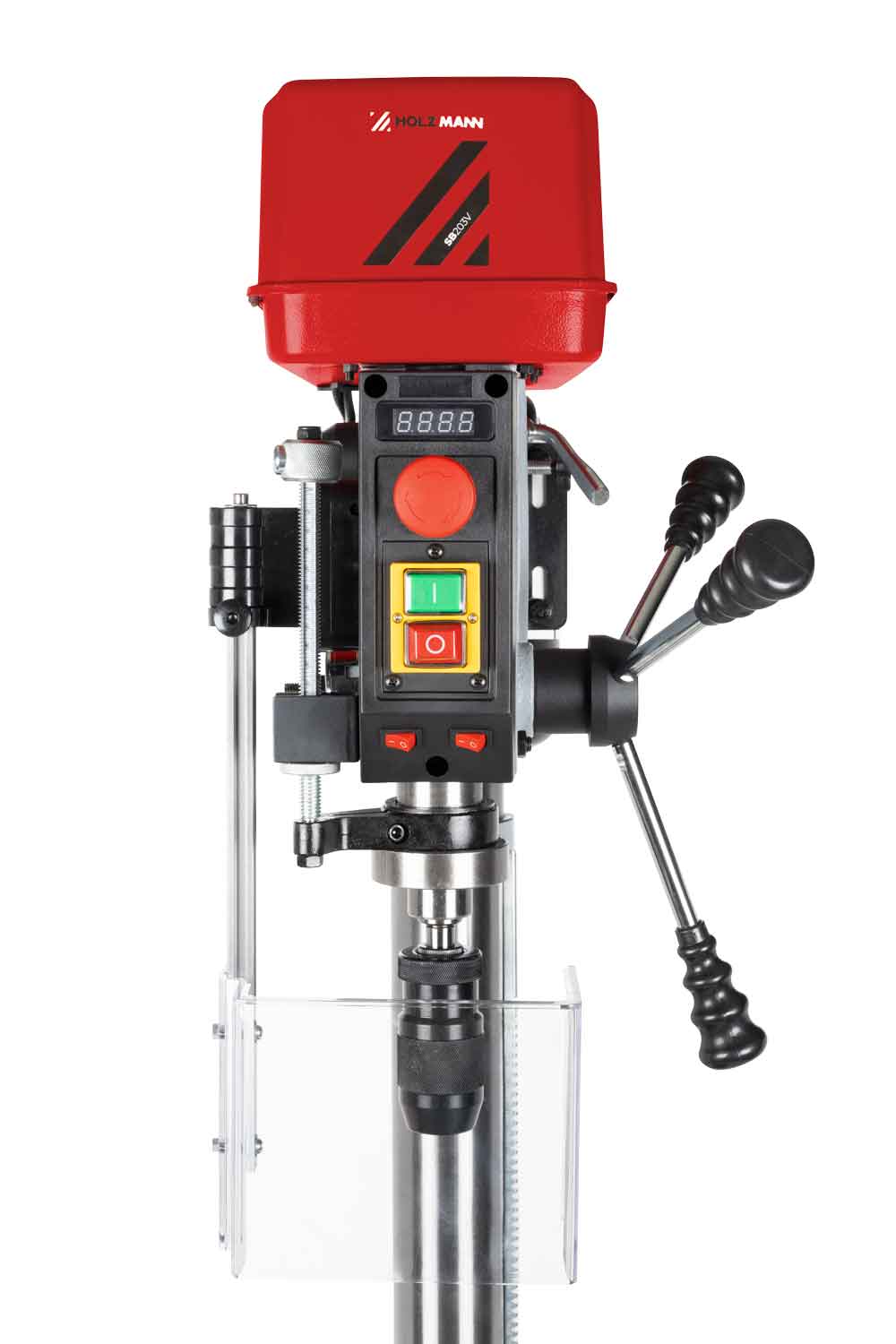

-praktischer Dreiarmhebel mit Bohrtiefenskalierung
-wegklappbare Schnellspannfutterabdeckung aus Acrylglas
-Bohrtiefenanschlag

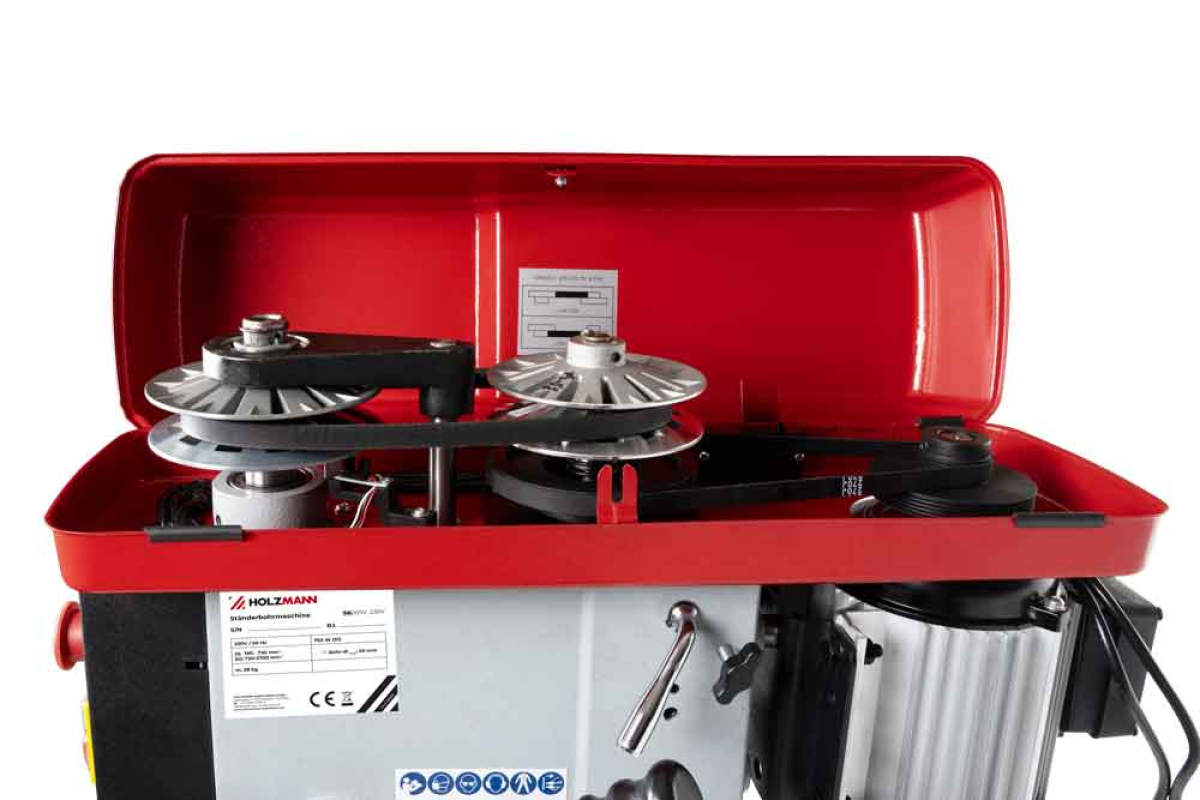

-Vario-Getriebe anwählbarer 2 Stufen-Drehzahlrange (I): 190-730 min-1 (II): 720-2700 min-1 mittels Riemenumlage
-Zentrierlaser + LED-Arbeitslicht
Lieferumfang: Schnellspannbohrfutter bis 16 mm Bohrer-Aufnahme, Austreibkeil
Technische Details
Motordaten
Motorleistung S1 in W 750
Spannung 230 V / 50 Hz
Kabellänge 1,8 m
Allgemeine Abmessungen
Ausladung in mm 190
Tischgröße in mm 290 x 290
Aufstellmaß in mm 368 x 680 x 1125
Technische Spezifikation
max. Bohrleistung Stahl in mm Ø 20
Bohrspindeldrehzahl in min-1 (i): 190 - 730 (II): 720-2700
Pinolenhub in mm 120
max. Abstand Spindel-Tisch in mm 417
Abstand Spindel-Bodenplatte in mm 640
Säulendurchmesser in mm Ø 73
Bodenplatte in mm 500 x 290
T-Nutengröße in mm 16
max. Tisch Beladung in kg 25
Bohrspindelaufnahme MK2 / MT2
Lautstärke und Vibrationen
Schall-Druckpegel in dB(A) < 85
Gewicht
Bruttogewicht in kg 62
Nettogewicht in kg 58
Versandmaße
Verpackungsbreite in mm 600
Verpackungslänge in mm 950
Verpackungshöhe in mm 300
Allgemeine Daten
EAN Code 9120058379888
- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
- Sorgen Sie für ausreichend Platz rund um die Maschine!
- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
- Achten Sie auf ein sauberes Arbeitsumfeld
- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
- Verbergen Sie lange Haare unter einem Haarschutz.
- Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
- Überbeanspruchen Sie die Maschine nicht!
- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
- Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
- Achten Sie darauf, dass die Maschine geerdet ist.
- Verwenden Sie nur geeignete Verlängerungskabel.
- Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
- Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
