Holzmann Maschinen Metalldrehbank ED1000F_400V

Name: Holzmann Maschinen Metalldrehbank ED1000F_400V
SKU: ED1000F_400V
Price: 6246.61 EUR
Availability: OutOfStock

Art.Nr.:: ED1000F_400V
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

6.246,61 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

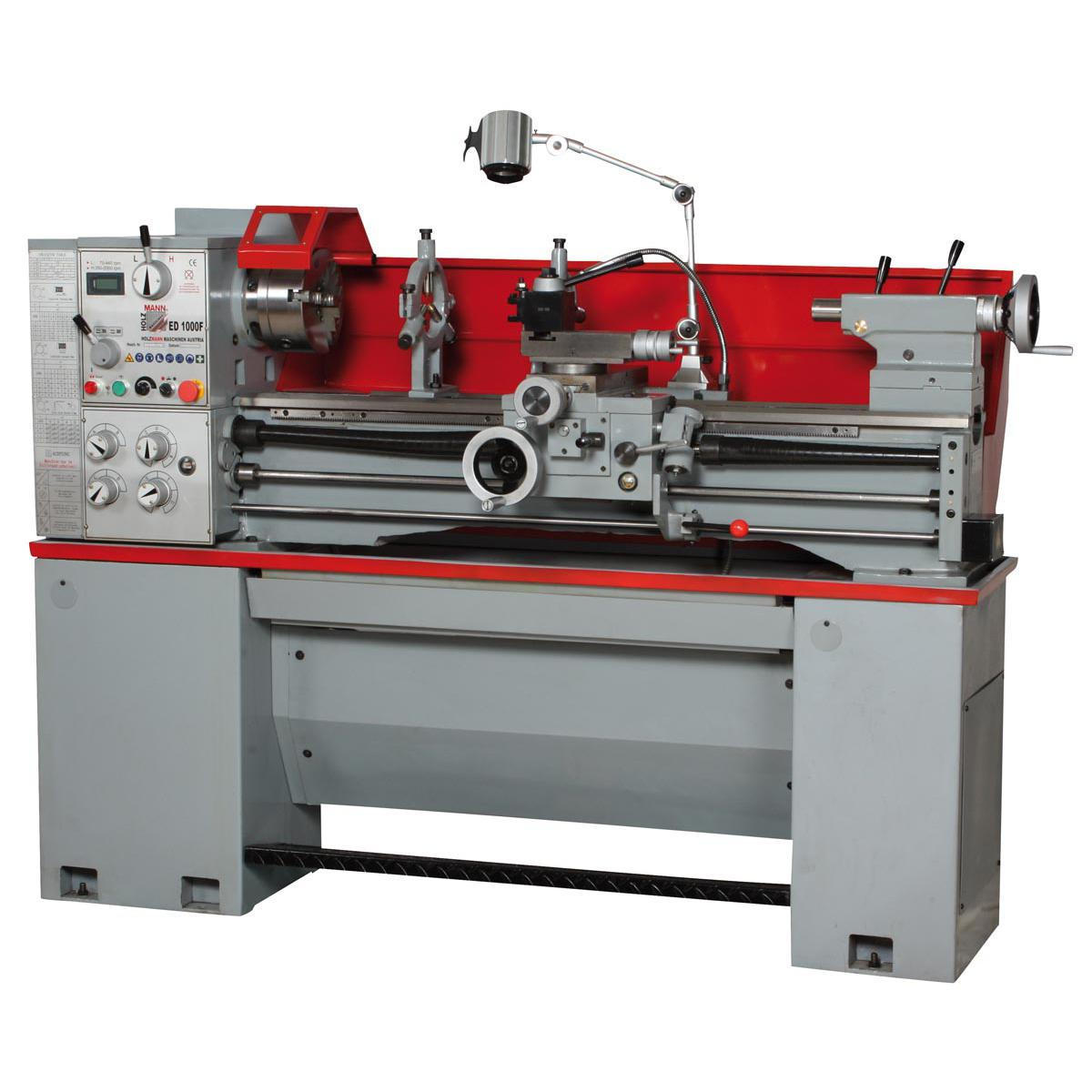

Holzmann Maschinen ED1000F_400V Metalldrehbank

Highlights:

Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
serienmäßig übergroße Spindelbohrung mit Ø 52mm ermöglicht Bearbeitung großer Wellendurchmesser
elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit Durchmessern bis Ø 476mm
höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, im Ölbad laufend
gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
Drehzahl über Frequenzumformer stufenlos regelbar, komfortabel abzulesen über digitale Drehzahlanzeige
Camlock D1-5 Spindelaufnahme nach DIN 55029
Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
Schlittenführungen durch Keilleisten einfach nachstellbar

Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken, 4-Backen Planscheibe Ø 200mm mit Umkehrbacken, Aufspannscheibe Ø 250mm, 2x feste Körnerspitze MK4, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Untergestell mit Fußbremse, Gewindeuhr,1 Satz Wechselräder, Bedienwerkzeug

Technische Details
Motorleistung S1 in W: 1500
Motorleistung S6 in W: 2100
Spannung: 400V
Spitzenweite in mm: 1000
Spitzenhöhe in mm: 180
max. Umlaufdurchmesser Bett in mm: 330
max. Umlaufdurchmesser Querschlitten in mm: 198
max. Umlaufdurchmesser ohne Brücke in mm: 476
Drehspindeldrehzahl in min-1: 700-1900 / 40-1800
Spindelbohrung in mm: 52
Spindelaufnahme: MK6/MT6
Reitstockkonus: MK4/MT4
Längsvorschub in min-1: 0,078-1,044
Quervorschub in min-1: 0,022-0,298
Verfahrweg Querschlitten in mm: 205
Verfahrweg Oberschlitten in mm: 90
Pinolenweg in mm: 100
Gewinde Metrisch in mm/r: 0,4-7
Gewinde Zoll: 4-56
max. Werkzeugaufnahme: 20x20mm

Versandmaße:

Breite in mm: 760
Länge in mm: 1.940
Höhe in mm: 1.520
Bruttogewicht in kg: 680

EAN Code: 9120039901312
Artikelnummer: ED1000F_400V

Produktsicherheit

Informationen zur Produktsicherheit:

Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
Sorgen Sie für ausreichend Platz rund um die Maschine!
Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
Achten Sie auf ein sauberes Arbeitsumfeld
Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Verbergen Sie lange Haare unter einem Haarschutz.
Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
Überbeanspruchen Sie die Maschine nicht!
Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
Achten Sie darauf, dass die Maschine geerdet ist.
Verwenden Sie nur geeignete Verlängerungskabel.
Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.

Hersteller:

Holzmann-Maschinen GmbH
Marktplatz 4
4170 Haslach a. d. Mühl
Österreich
Telefon: +43 (0) 7289/71562-0
Fax: +43 (0) 7289/71562-4
Mail: info@holzmann-maschinen.at

Bei Fragen zum Produkt über "Kontakt" hier im Shop.
