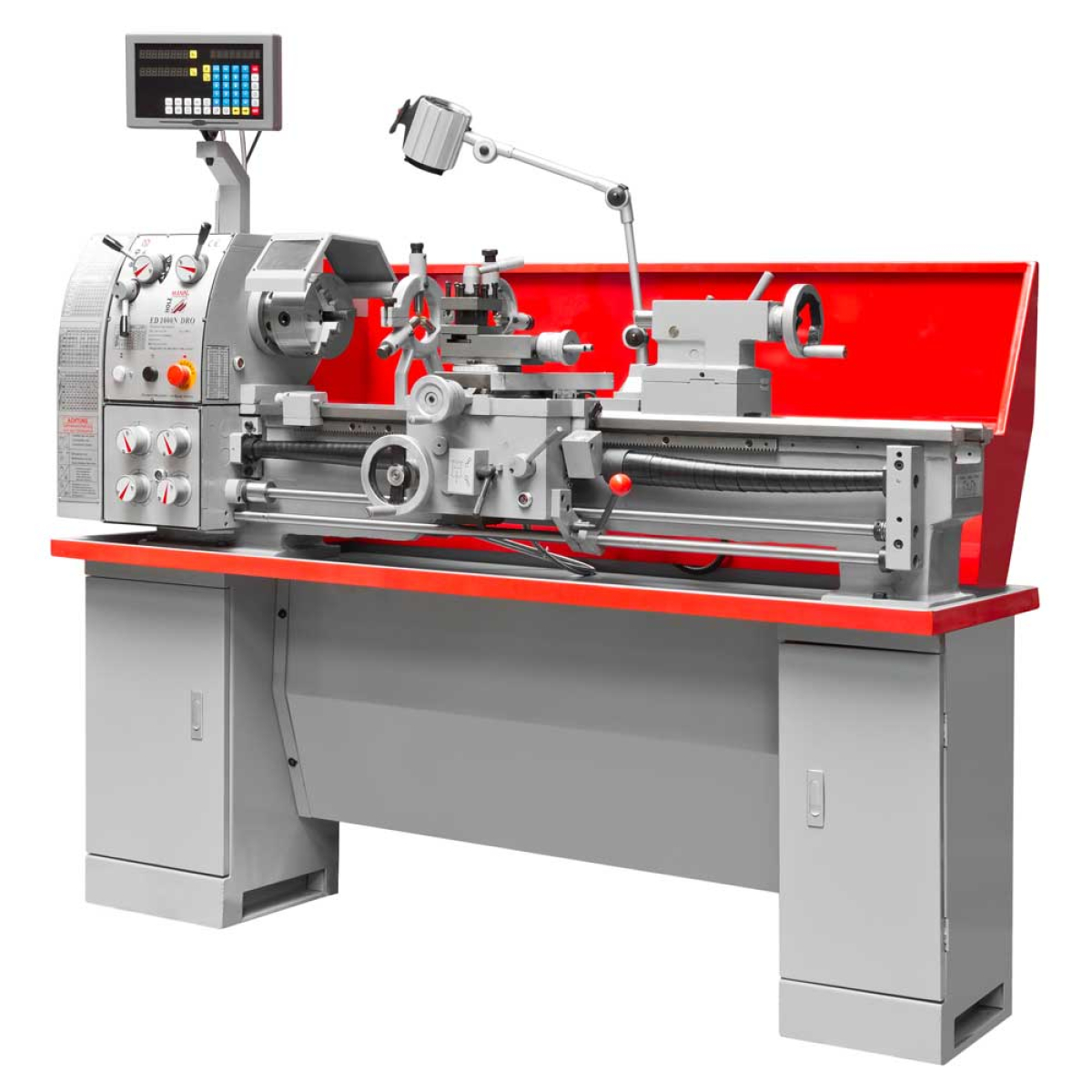

Holzmann Maschinen Metalldrehbank mit Digitalanzeige ED1000NDIG_400V
Holzmann Maschinen Metalldrehbank mit Digitalanzeige ED1000NDIG_400V
Highlights
- ideale Maschine für Schlossereibetriebe, Werkstätten und Schulen

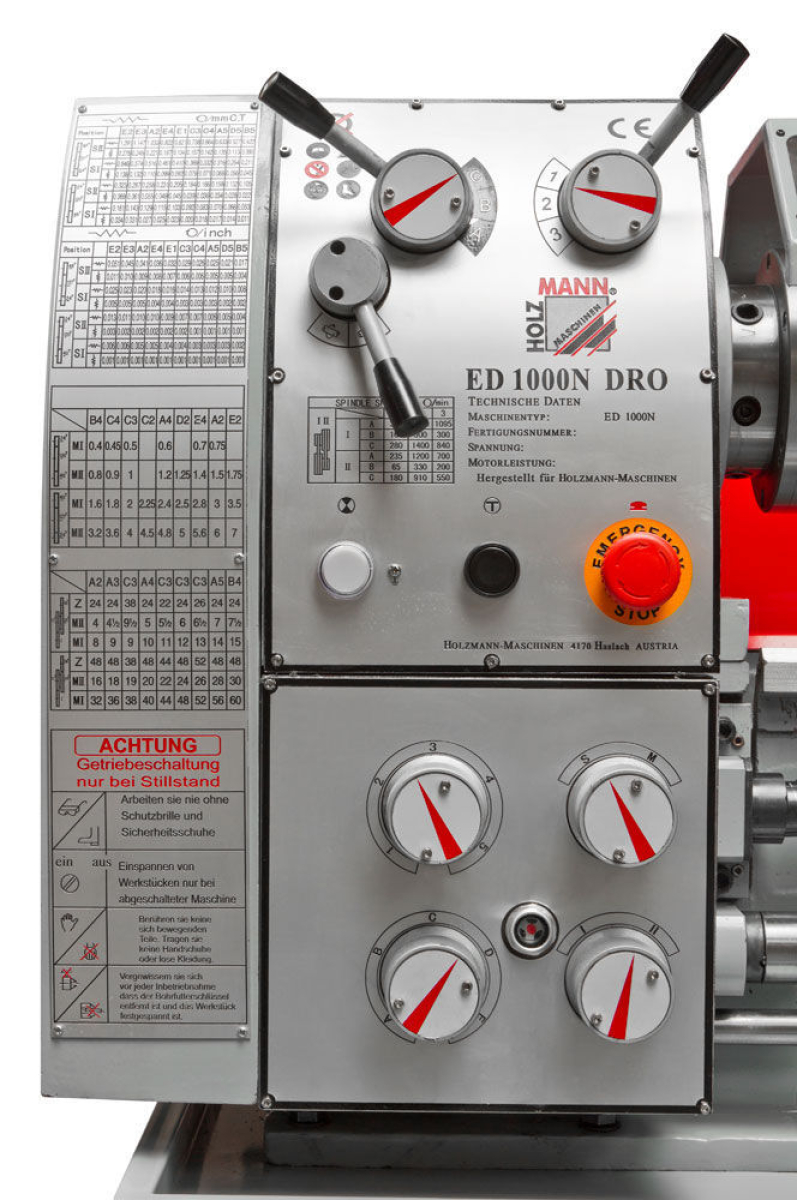

- einfache und rasche Drehzahländerung mittels Getriebeschaltung
- stark verripptes Prismenbett aus Grauguss induktiv gehärtet und geschliffen
- Brücke herausnehmbar, ermöglicht die Bearbeitung großer Werkstücke
- gehärtete und geschliffene Hauptspindel gewährleistet hohe Rundlaufgenauigkeit
- im Ölbad laufendes Zahnrad- u. Vorschubgetriebe gewährleisten eine lange Lebensdauer
- Leit- u. Zugspindel einfach abschaltbar
- Führungen durch Keilleisten einfach nachstellbar

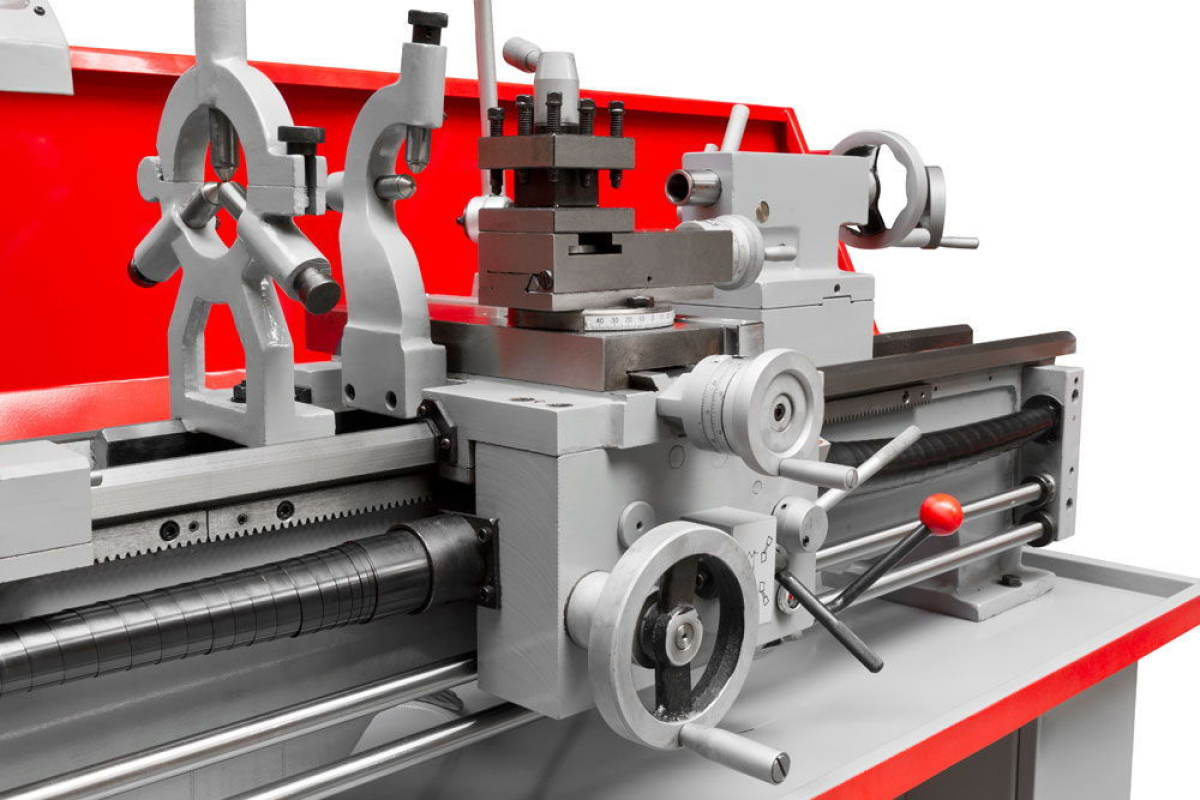

- 4-fach Stahlhalter zum Einspannen von mehreren Dreheisen
- gehärtete und geschliffene Getriebezahnräder sorgen für absolute Laufruhe
- inkl. Rutschkupplung, Halogenleuchte und Spindelabdeckung
- CAMLOCK Spindelaufnahme D4

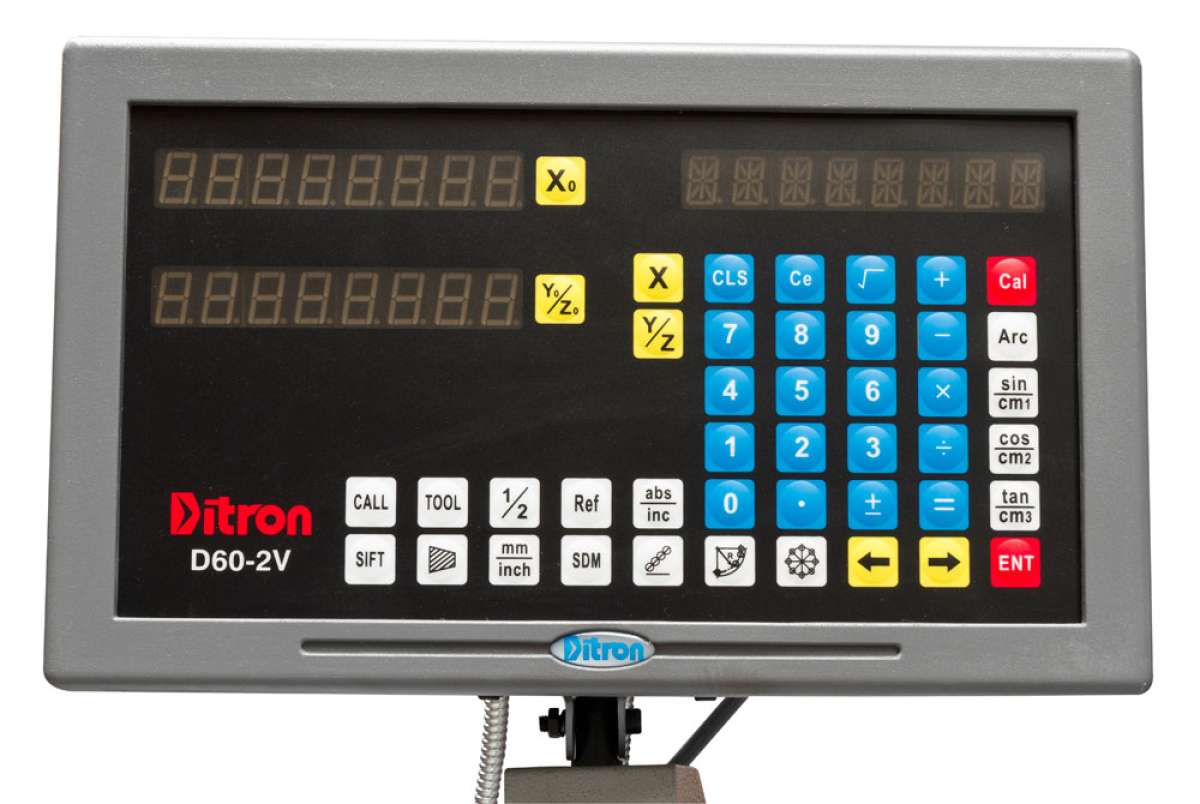

- digitale Positionsanzeige (2 Achsen) für erleichterte Bedienung
Lieferumfang: 3-Backenfutter mit Wechselbacken Ø160 mm, Planscheibe Ø 250mm, Futterschutz, Maschinenunterbau, Spritzwand, feststehende Lünette, mitlaufende Lünette, Spänewanne, 4-fach-Stahlhalter, Wechselrädersatz, 2x feste Spitzen MK3, Gewindeuhr, Bedienwerkzeug, Reduzierung MK5/MK3, Halogenleuchte
Technische Details
Motordaten
Motorleistung S1 in W: 1500
Spannung: 400V / 50Hz
Allgemeine Abmessungen
Aufstellmaß in mm: 1870 x 720 x 1520
Bettbreite in mm: 180
Betthöhe in mm: 260
Lautstärke und Vibrationen
Schall-Druckpegel in dB(A): 78
Drehmaschinen
Spitzenweite in mm: 1000
Spitzenhöhe in mm: 165
max. Umlaufdurchmesser Bett in mm: 330
max. Umlaufdurchmesser Querschlitten in mm: 198
max. Umlaufdurchmesser ohne Brücke in mm: 450
Drehspindeldrehzahl in min-1: 65-1810 (18)
Spindelbohrung in mm: 38
Spindel Konus: MK5/MT5
Reitstockkonus: MK3/MT3
Längsvorschub: 0,053-1,291 mm/U (40)
Quervorschub: 0,011-0,276 mm/U (40)
Verfahrweg Längsschlitten in mm: 850
Verfahrweg Querschlitten in mm: 160
Verfahrweg Oberschlitten in mm: 80
Pinolenweg in mm: 100
Gewinde Metrisch in mm/r: 0,4-7 (32)
Gewinde Zoll: 4-60 TPI (36)
max. Werkzeugaufnahme: 16 x 16
Versandmaße
Verpackungsbreite in mm: 750
Verpackungslänge in mm: 1.860
Verpackungshöhe in mm: 730
Gewicht
Bruttogewicht in kg: 572
Nettogewicht in kg: 530
Informationen zur Produktsicherheit:
- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
- Sorgen Sie für ausreichend Platz rund um die Maschine!
- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
- Achten Sie auf ein sauberes Arbeitsumfeld
- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
- Verbergen Sie lange Haare unter einem Haarschutz.
- Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
- Überbeanspruchen Sie die Maschine nicht!
- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
- Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
- Achten Sie darauf, dass die Maschine geerdet ist.
- Verwenden Sie nur geeignete Verlängerungskabel.
- Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
- Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
