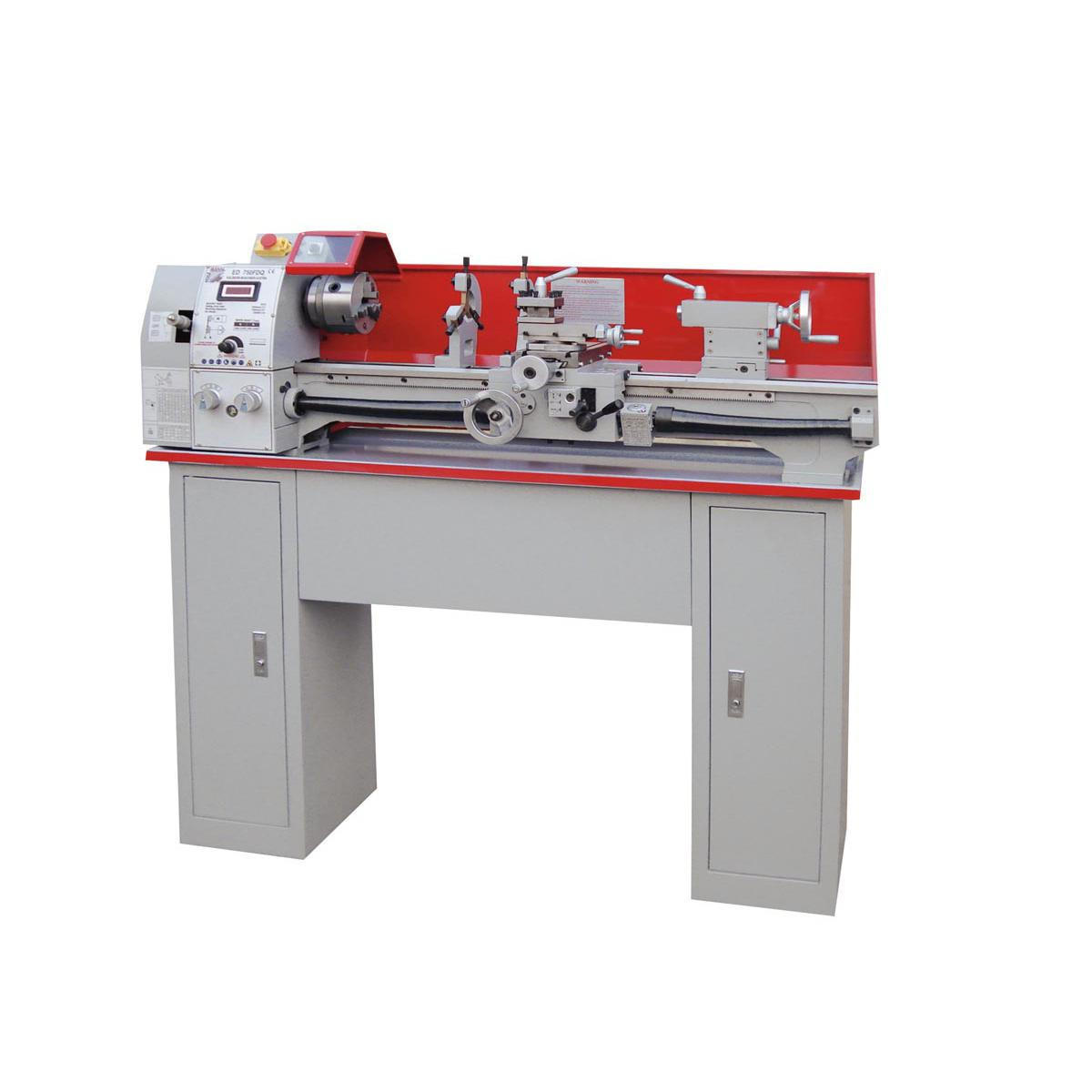

Holzmann Maschinen Metalldrehbank variable Geschwindigkeit ED750FDQ_230V
Holzmann Maschinen Metalldrehbank variable Geschwindigkeit ED750FDQ_230V
Highlights
- Längs- und Quervorschub serienmäßig
- massive und robuste Gussausführung inklusive Untergestell
- variable Geschwindigkeit über Potentiometer einstellbar
- Geschwindigkeitsanzeige über LCD-Display
- widerstandsfähiges, induktionsgehärtetes Maschinenbett
- modernes Design
- Unterschrank mit zwei Kästen
- Leitspindelabdeckung garantiert eine nachhaltige Lebensdauer
- max. Drehdurchmesser 250mm, Bettbreite 135mm
- Spindelaufnahme MK3, Reitstock MK2
- zum Schneiden von metrischen Gewinden
Lieferumfang: Unterbau, 3-Backenfutter Ø125mm, feststehende Lünette, Mitlauflünette, 2x Körnerspitzen, Wechselräder, Innen- und Außenbacken, 4-fach Stahlhalter, Leitspindelabdeckung, Futterschutz mit Sichtfenster, 4-Backenfutter Ø 125mm,Planscheibe Ø220mm
Technische Details
Motordaten
Motorleistung S1 in W: 750
Spannung: 230V / 50Hz
Allgemeine Abmessungen
Aufstellmaß in mm: 1400 x 530 x 1290
Bettbreite in mm: 135
Drehmaschinen
Spitzenweite in mm: 750
Spitzenhöhe in mm: 125
max. Umlaufdurchmesser Bett in mm: 250
max. Umlaufdurchmesser Querschlitten in mm: 140
Drehspindeldrehzahl in min-1: (I): 100-1100; (II) 200-2200
Spindelbohrung in mm: 23
Spindel Konus: MK3/MT3
Reitstockkonus: MK2/MT2
Längsvorschub: 0,07-0,56 mm/U (33)
Quervorschub: 0,02-0,22 mm/U (33)
Verfahrweg Längsschlitten in mm: 600
Verfahrweg Querschlitten in mm: 115
Verfahrweg Oberschlitten in mm: 70
Pinolenweg in mm: 60
Gewinde Metrisch in mm/r: 0,125-2,5 (18)
Versandmaße
Verpackungsbreite in mm: 680
Verpackungslänge in mm: 1.400
Verpackungshöhe in mm: 560
Gewicht
Bruttogewicht in kg: 208,500
Nettogewicht in kg: 175
Informationen zur Produktsicherheit:
- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
- Sorgen Sie für ausreichend Platz rund um die Maschine!
- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
- Achten Sie auf ein sauberes Arbeitsumfeld
- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
- Verbergen Sie lange Haare unter einem Haarschutz.
- Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
- Überbeanspruchen Sie die Maschine nicht!
- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
- Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
- Achten Sie darauf, dass die Maschine geerdet ist.
- Verwenden Sie nur geeignete Verlängerungskabel.
- Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
- Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
