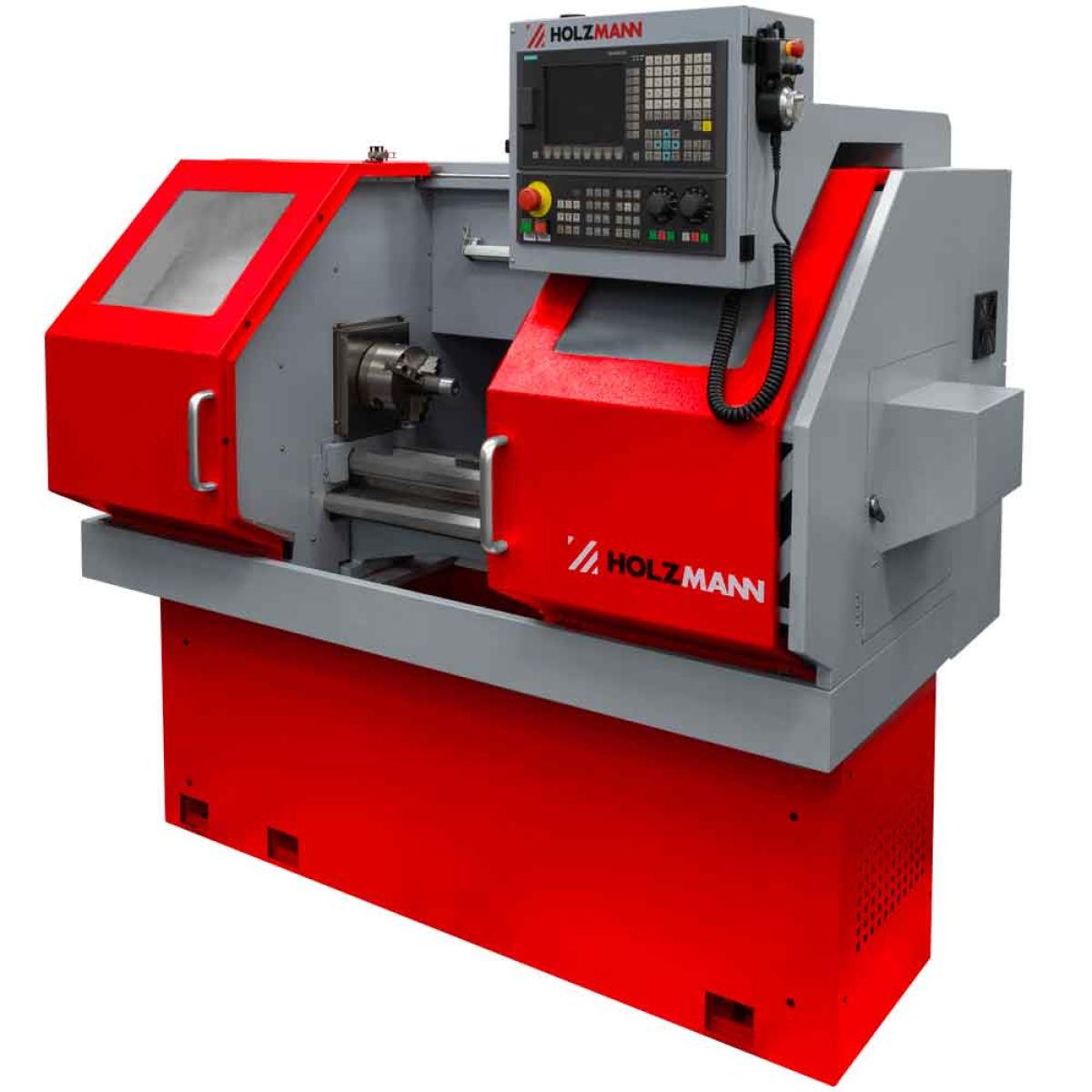

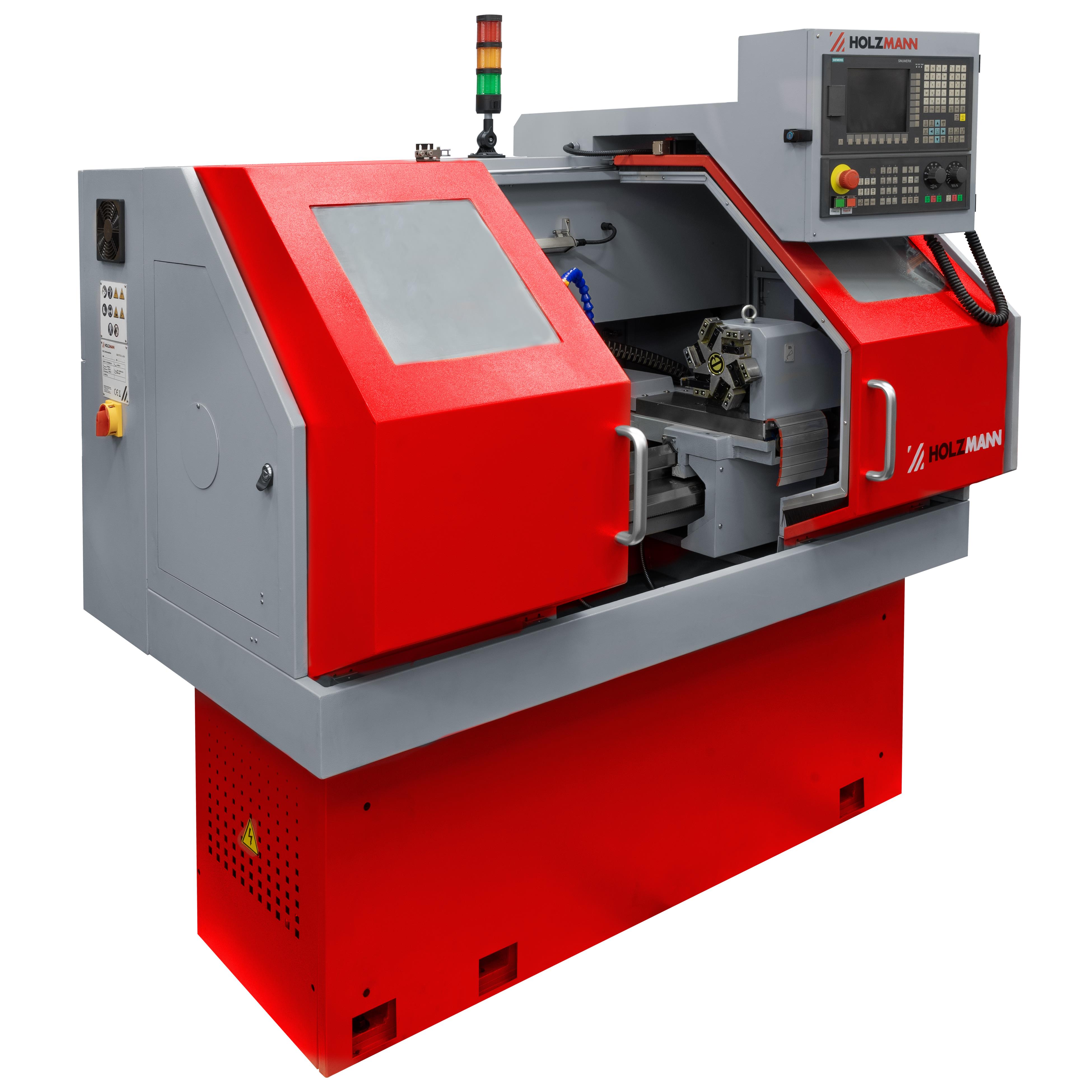

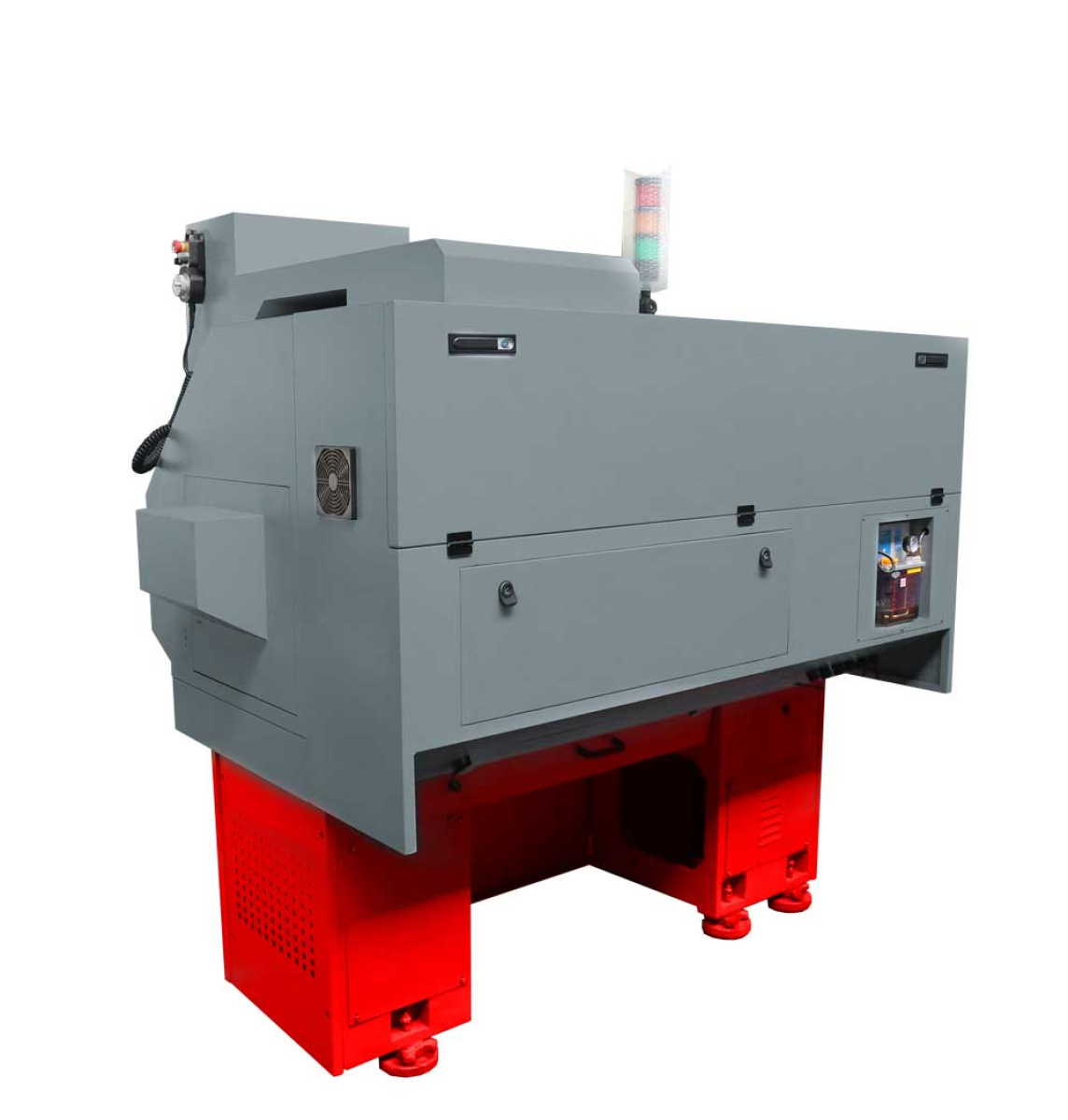

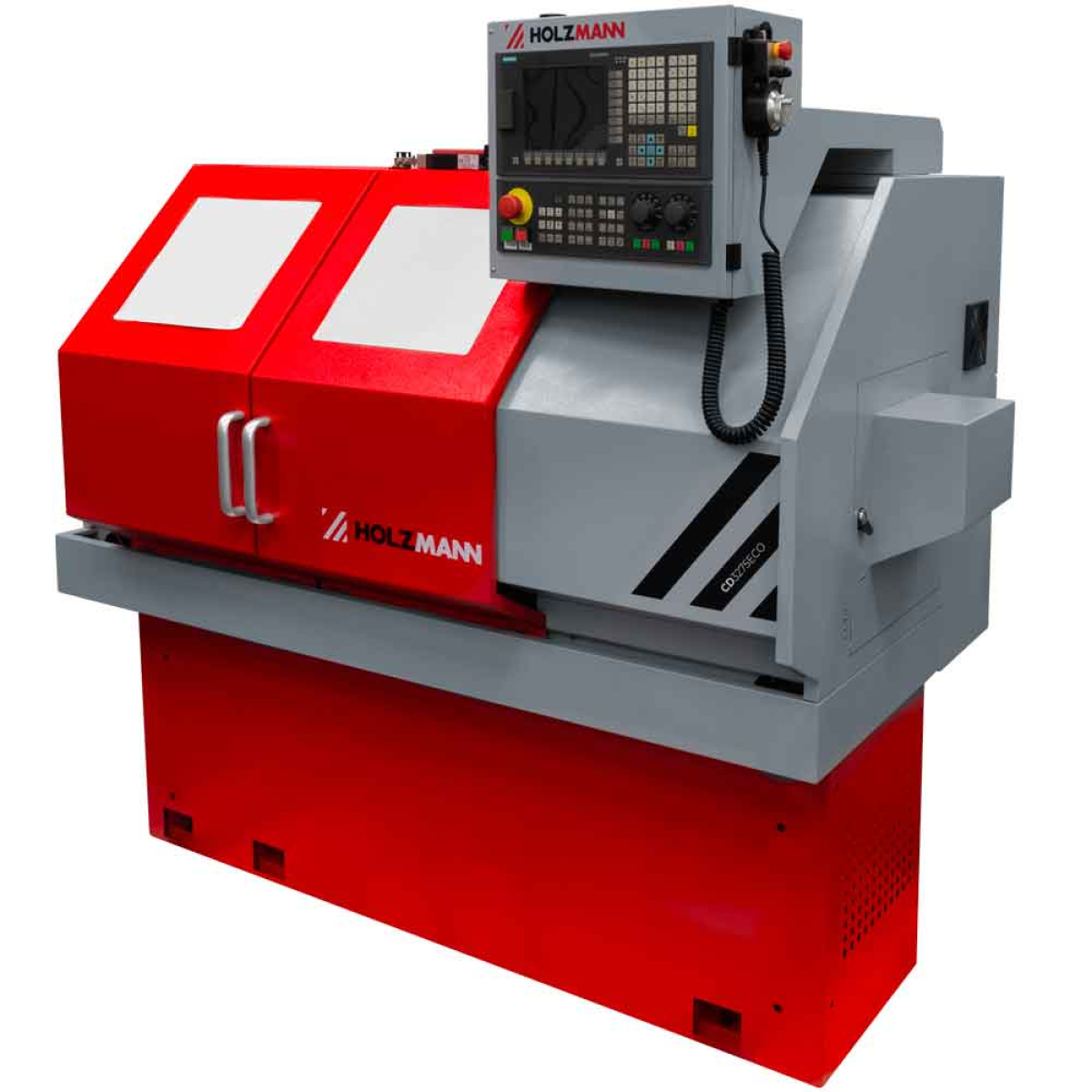

Holzmann Maschinen Metalldrehbank CNC Drehmaschine CD3275ECO_400V
Die HOLZMANN CD3275ECO CNC Metalldrehmaschine mit Siemens 808D Advanced Steuerung, 6fach Werkzeughalter und manuellem Spanfutter und Reitstock mit 750 mm Spitzenweite die perfekte Maschine für ihren Metalbearbeitungsbetrieb oder Ausbildungslehrwerkstatt.
Highlights
-Kühlmitteleinheit (30 l Kühlmitteltank, 210 W Kühlmittelpumpe)
-Zentralschmierung (2l Tankvolumen, 100W Pumpe)
-Siemens-Steuerung 808D Advanced
-präzisionsgelagerter Hauptspindel mit leistungsstarkem Antriebsmotor 3,7 kW
-hohe Eilganggeschwindigkeit 3 bzw 6m/min (X bzw. Z-Achse)

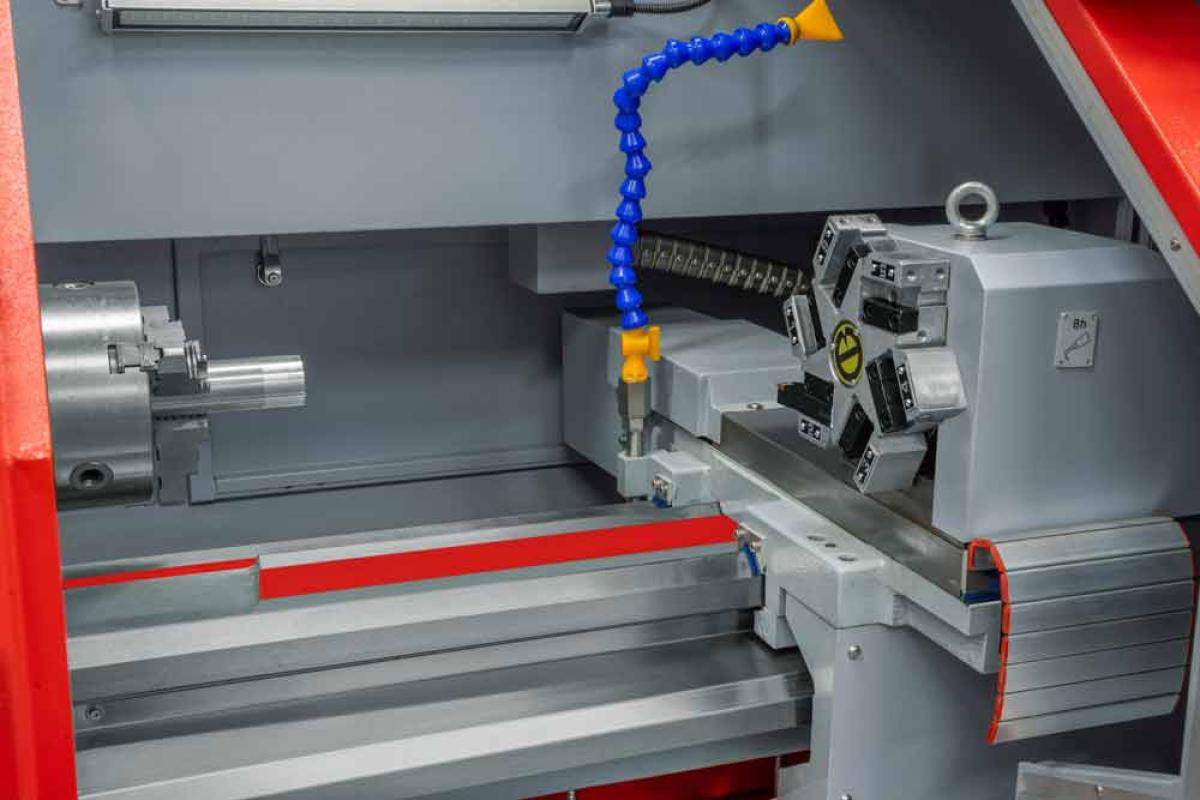

-3-Backenfutter Ø160 mm
-Spindelaufnahme A2-5
Technische Details
Motordaten
Spannung 400 V / 50 Hz
Allgemeine Abmessungen
Aufstellmaß in mm 2100 x 1120 x 1750
Drehmaschinen
Spitzenweite in mm 750
Spitzenhöhe in mm 160
max. Umlaufdurchmesser Bett in mm 320
max. Umlaufdurchmesser Querschlitten in mm 150
Drehspindeldrehzahl in min-1 150 - 2500
Spindelbohrung in mm 56
Spindel Konus MK5 / MT5

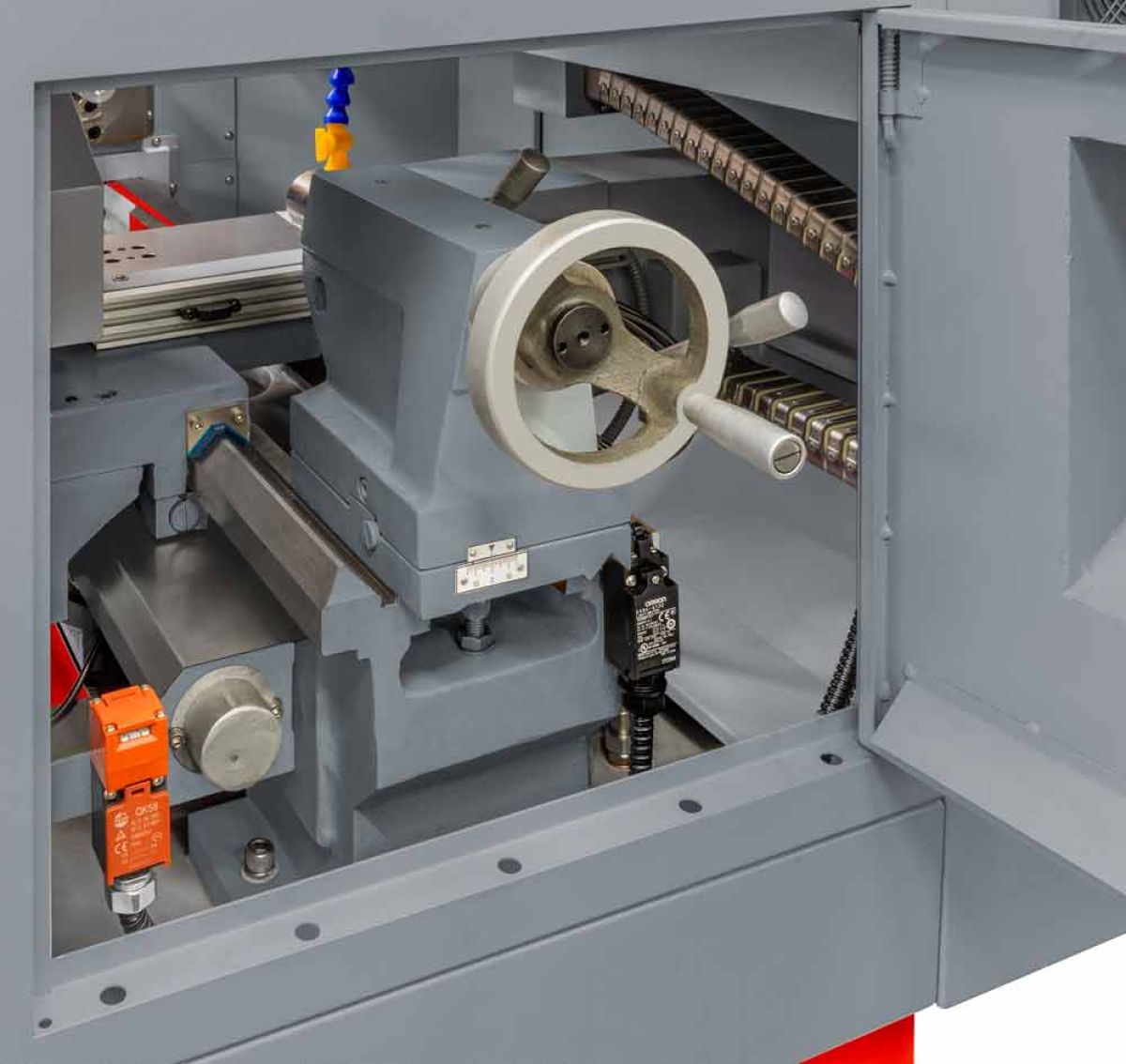

Reitstockkonus MK3 / MT3
Verfahrweg Längsschlitten in mm 600
Verfahrweg Querschlitten in mm 170
Pinolenweg in mm 120
max. Werkzeugaufnahme 16 x 16
Lautstärke und Vibrationen
Schall-Druckpegel in dB(A) 85
Gewicht
Bruttogewicht in kg 1.200
Nettogewicht in kg 1.050
Versandmaße
Verpackungsbreite in mm 1.230
Verpackungslänge in mm 2.300
Verpackungshöhe in mm 2.100
Allgemeine Daten
EAN Code 9120132140632
- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
- Sorgen Sie für ausreichend Platz rund um die Maschine!
- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
- Achten Sie auf ein sauberes Arbeitsumfeld
- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
- Verbergen Sie lange Haare unter einem Haarschutz.
- Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
- Überbeanspruchen Sie die Maschine nicht!
- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
- Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
- Achten Sie darauf, dass die Maschine geerdet ist.
- Verwenden Sie nur geeignete Verlängerungskabel.
- Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
- Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
