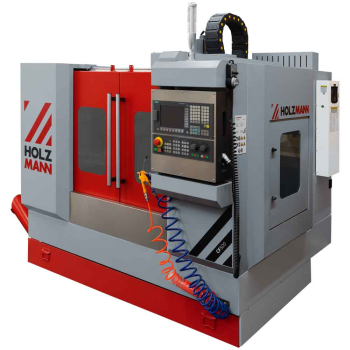

Fräsmaschinen

• Anschlussleistung: 15 kVA
• Betriebsluftdruck 4-6bar (0,4-0,6 MPa)
• Verfahrwege
  • X-Achse: 500mm
  • Y-Achse: 350 mm
  • Z-Achse: 450 mm
• Spindeldrehzahl bis zu 10.000 min^-1
• Werzeugkarusselmagazin:
  • 12 Werkzeugplätze
  • max. Werkzeugdurchmesser: Ø 100 mm (leer: Ø200 mm)
  • Werkzeugwechselzeit: 3 s
  • max. Werzeuggewicht: 8 kg
• Vorschub:
  • Eilganggeschwindigkeit: 18 (X-Y-Achse); 16 (Z-Achse) m/min
  • Arbeitsvorschub: 1- 8000 mm/min
• Genauigkeit:
  • Positionierung: +/- 0,01 mm
  • Wiederholgenauigkeit: +/-0,015 mm
• Zentralschmierung: Ölkapazität 4 l
• Kühlmitteltankkapazität 17 l

• BF500DDRO mit 3-Achs Digitalanzeige
• schwere und vibrationsabsorbierende Gussausführung
• robuster und schwenkbarer (+90° -90°) Vertikalfräskopf mit Getriebeschaltung
• Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
• Links- Rechtslauf serienmäßig
• Gewindebohren bis max. M16 möglich
• Pinolenzustellung über Dreihandhebel und Feinzustellung
• massiver und großer Kreuztisch mit 14mm T-Nuten zum Befestigen eines Schraubstockes u.ä.
• automatischer Vorschub der X-Achse (370W; 24-720mm/min (8)) mit Geschwindigkeitsverstellung über Zahnradgetriebe
• automatische und einstellbare Endabschaltung der X-Achse
• Schwalbenschwanzführungen des Tisches durch Keilleisten einstellbar
• inklusive Kühlmitteleinrichtung und Halogenlampe
• inklusive zusätzlicher Horizontalspindel
• rascher und einfacher Umbau zum Horizontalfräsen

Lieferumfang: Kühlmitteleinrichtung, Vorschub X/Achse, 1xFräswelle 22mm, 1x Fräswelle 27mm, Spannzangenset 8tlg (4, 5, 6, 8, 10, 12, 14, 16 mm), Bohrfutter 1-16mm (B18), 1xMK2 – 1xMK3 – 1xB18 Aufnahme, Profi Schraubstock 160mm Backenbreite, Halogenlamp, Anzugsspindel M16 ( 1x 340 und 1x 500mm)

• schwere und vibrationsabsorbierende Gussausführung
• robuster und schwenkbarer (+90° -90°) Vertikalfräskopf mit Getriebeschaltung
• Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
• Links- Rechtslauf serienmäßig
• Gewindebohren bis max. M16 möglich
• Pinolenzustellung über Dreihandhebel und Feinzustellung
• massiver und großer Kreuztisch mit 14mm T-Nuten zum Befestigen eines Schraubstockes u.ä.
• automatischer Vorschub der X-Achse(370W, 24-720mm/U (8)) mit Geschwindigkeits verstellung über Zahnradgetriebe
• automatische und einstellbare Endabschaltung der X-Achse
• Schwalbenschwanzführungen des Tisches durch Keilleisten einstellbar
• inklusive Kühlmitteleinrichtung und Halogenlampe

Lieferumfang: Vorschub X-Achse, Kühlmitteleinrichtung, Spannzangenset 8tlg (4, 5, 6, 8, 10, 12, 14, 16 mm), Bohrfutter 1-16mm (B18), 1xMK2 – 1xMK3 – 1xB18 Aufnahme, Maschinenschraubstock 160mm, Halogenlampe, Anzugsspindel M16

• ACHTUNG: OHNE DIGITALANZEIGE!
• schwere und vibrationsabsorbierende Gussausführung
• robuster und schwenkbarer (+90° -90°) Vertikalfräskopf mit Getriebeschaltung
• Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
• Links- Rechtslauf serienmäßig
• Gewindebohren bis max. M16 möglich
• Pinolenzustellung über Dreihandhebel und Feinzustellung
• massiver und großer Kreuztisch mit 14mm T-Nuten zum Befestigen eines Schraubstockes u.ä.
• automatischer Vorschub der X-Achse (370W; 24-720mm/min (8)) mit Geschwindigkeitsverstellung über Zahnradgetriebe
• automatische und einstellbare Endabschaltung der X-Achse
• Schwalbenschwanzführungen des Tisches durch Keilleisten einstellbar
• inklusive Kühlmitteleinrichtung und Halogenlampe
• inklusive zusätzlicher Horizontalspindel
• rascher und einfacher Umbau zum Horizontalfräsen

Lieferumfang: Kühlmitteleinrichtung, Vorschub X/Achse, 1xFräswelle 22mm, 1x Fräswelle 27mm, Spannzangenset 8tlg (4, 5, 6, 8, 10, 12, 14, 16 mm), Bohrfutter 1-16mm (B18), 1xMK2 – 1xMK3 – 1xB18 Aufnahme, Profi Schraubstock 160mm Backenbreite, Halogenlampe, Anzugsspindel M16 ( 1x 340 und 1x 500mm)

• serienmäßig mit 3 – Achs Positionsanzeige
• Tischvorschub (370W) für x- Achsen serienmäßig (24-720mm/min (8))
• schwere vibrationsabsorbierende Gussausführung
• Horizontal- und Vertikalspindel mit Getriebeantrieb
• einfacher und rascher Umbau zwischen Vertikal- u. Horizontalbetrieb
• Ölbadgetriebe mit geschliffenen u. gehärteten Getrieberädern
• Vertikalspindel mit leistungsstarkem 2-Stufenmotor
• Kühleinrichtung sowie Halogenlampe serienmäßig
• Links – Rechtslauf und ISO 40 Aufnahme
• Schwalbenschwanzführungen durch Keilleisten fein einstellbar
• massiver und präziser Kreuztisch mit 14mm T-Nuten Führungen

Lieferumfang: 3-Achsen-Digitalanzeige, Vorschub X-Achse, Bohrfutter 1-16mm/B18, 8 tlg. Spannzangenset (4,5,6,8,10,12,14,16mm), Reduzierung ISO 40-MK3, ISO 40-MK2, ISO 40-B18, 2  x Anzugsspindel M16, Horizontalfräsdorn 22 u. 27mm, Schraubstock 160mm, Kühlmitteleinrichtung, Halogenlampe

• serienmäßig mit 3 – Achs Positionsanzeige
• Tischvorschub der X-Y-Achse (22-555mm/min (8)) sowie Vertikal-Spindelvorschub  (0,08;0,15;0,25mm/U) serienmäßig,
• Positioniermotor (1,1kW) für Z-Achse (Tisch)
• schwere vibrationsabsorbierende Gussausführung
• Horizontal- und Vertikalspindel mit Getriebeantrieb
• einfacher und rascher Umbau zwischen Vertikal- u. Horizontalbetrieb
• Ölbadgetriebe mit geschliffenen u. gehärteten Getrieberädern
• Vertikalspindel mit leistungsstarkem Motor
• Kühleinrichtung (40W Pumpe) sowie Halogenlampe serienmäßig
• Links – Rechstlauf und ISO 40 Aufnahme
• Schwalbenschwanzführungen durch Keilleisten fein einstellbar
• massiver und präziser Kreuztisch mit 14mm T-Nuten Führungen

Lieferumfang: Schnellspannbohrfutter B18/1-16MM, 8 tlg. Spannzangenset (4,5,6,8,10,12,14,16mm), Maschinenschraubstock 160mm, Reduzierung MK3, MK2, Bohrfutterdorn ISO40-B18, Horizontalfräsdorn 22 u. 27mm, Kühlmitteleinrichtung, Halogenlampe, Ölpumpe, Schmiereinheit, pneumatische Anzugspindel

• serienmäßig mit 3 – Achs Positionsanzeige
• auf sämtliche Winkelpositionen einstellbarer Universalfräskopf
• schwenkbares Bedienpult mit digitaler Positionsanzeige für X/Y/Z-Achse
• schwerer und vibrationsabsorbierender Graugussmaschinenständer
• Schwalbenschwanzführung durch Keilleisten fein einstellbar
• Ölbadgetriebe mit geschliffenen und gehärteten Getrieberädern
• automatischer Tischvorschub der X/Y-Achse serienmäßig (15-400mm/min (8))
• Positionsmotor (750W) für Z-Achse serienmäßig
• massiver und präziser Kreuztisch mit 5 T-Nuten (14mm)
• Kühleinrichtung sowie Halogenlampe serienmäßig

Lieferumgang: Frässpannfutter, Spannzangenset, Kühlmitteleinrichtung, Halogenlampe, Fräskopfaufnahme (ISO 40/ Ø 32), diverses Werkzeug; Maschinenschraubstock 160mm, Anzugsspindel M16
