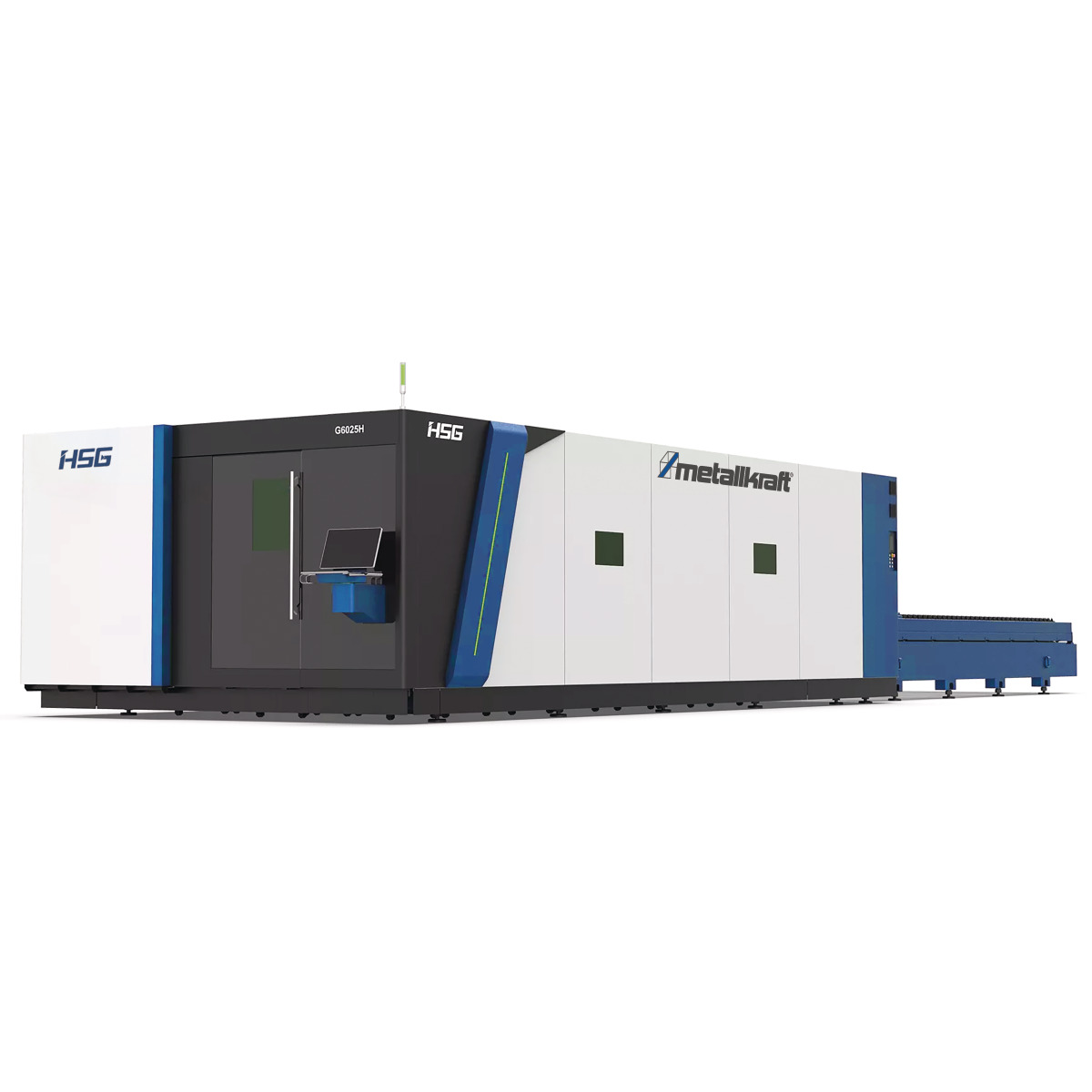

Metallkraft Laserschneidanlage GH 3015 20kW

• Robuste Schweißkonstruktion für maximale Stabilität und hochwertige Schnittqualität und Präzision
• Mit 4G Beschleunigung für einen höheren Output
• Formate 3015, 4020, 6025, 8025 und 12025 mit Laserleistungen von 3 bis 30kW
• Automatischer Doppel-Wechseltisch ermöglicht hohe Auslastungen der Maschine. Während eine Blechtafel geschnitten wird, kann der Bediener den zweiten Tisch leeren und neu bestücken

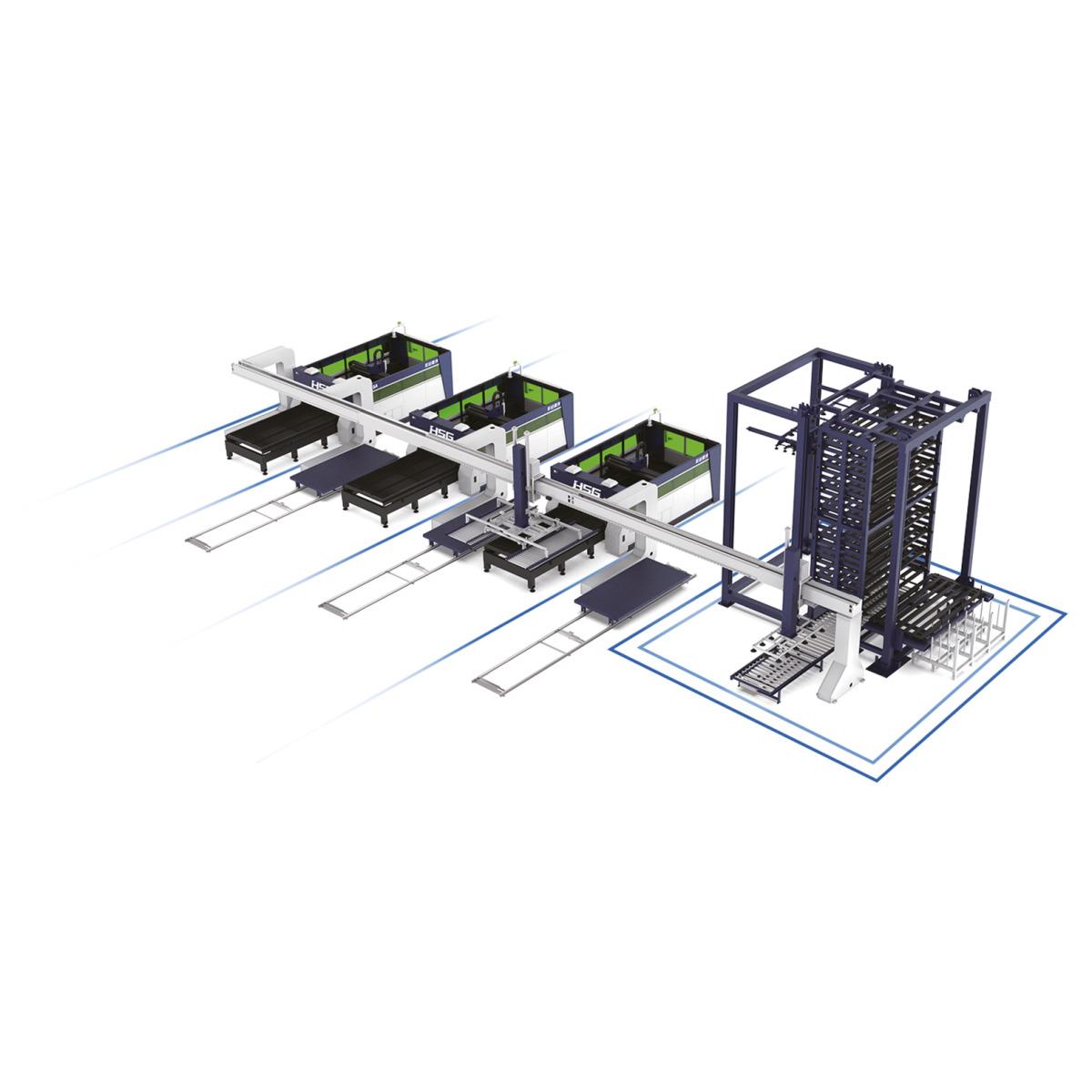

• Automatisches Be- und Entladen optional möglich
• Die zwei Tische befinden sich auf zwei unterschiedlichen, voneinander entkoppelten Ebenen
• Auf dem niedrigeren Tisch können bis zu 200mm hohe Bauteile wie Kästen, Vierkant- und Quadratrohre geschnitten werden

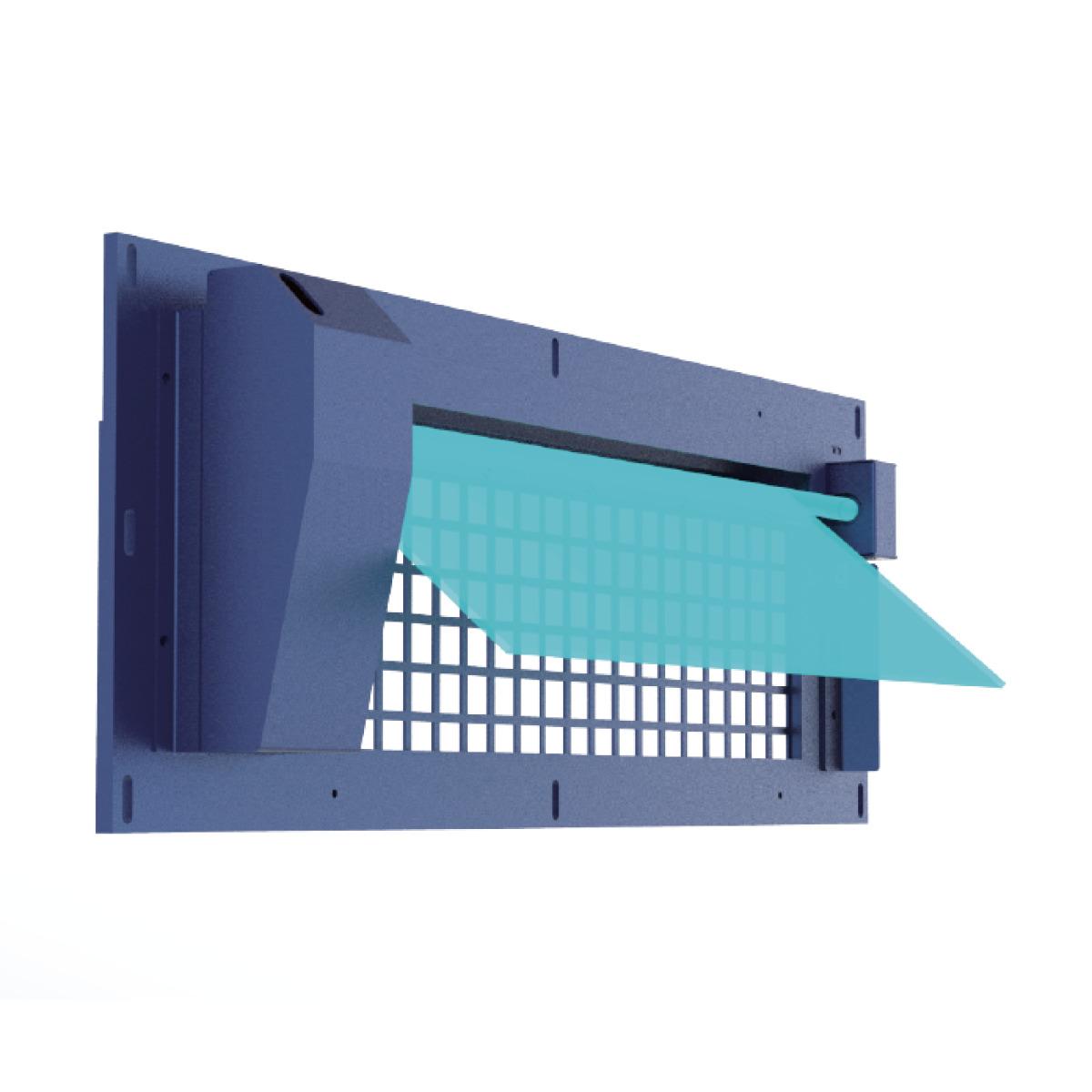

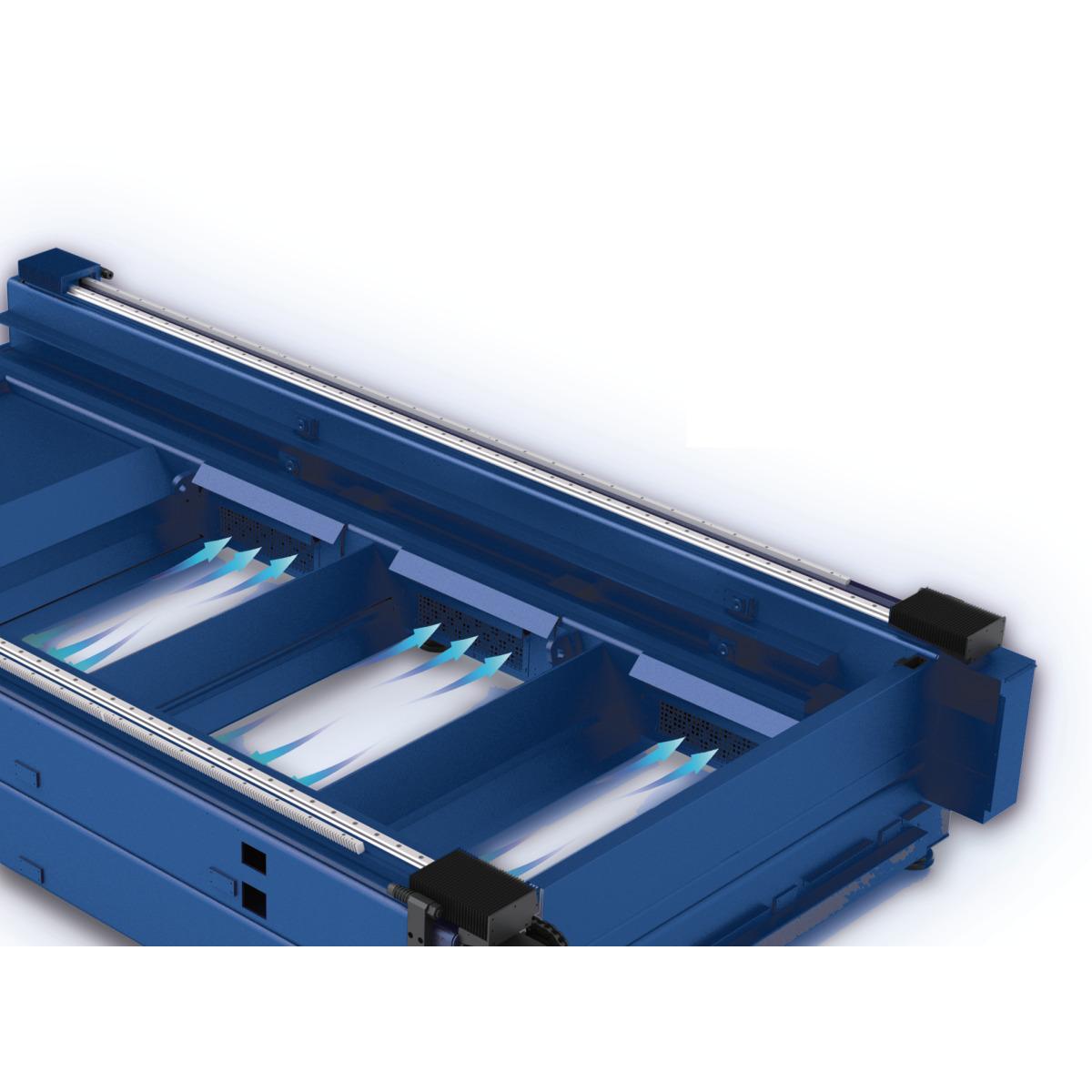

• Effektive Schneidrauchabsaugung, durch gesteuerte Klappen wir die Saugleistung auf den aktuellen Arbeitsbereich konzentriert

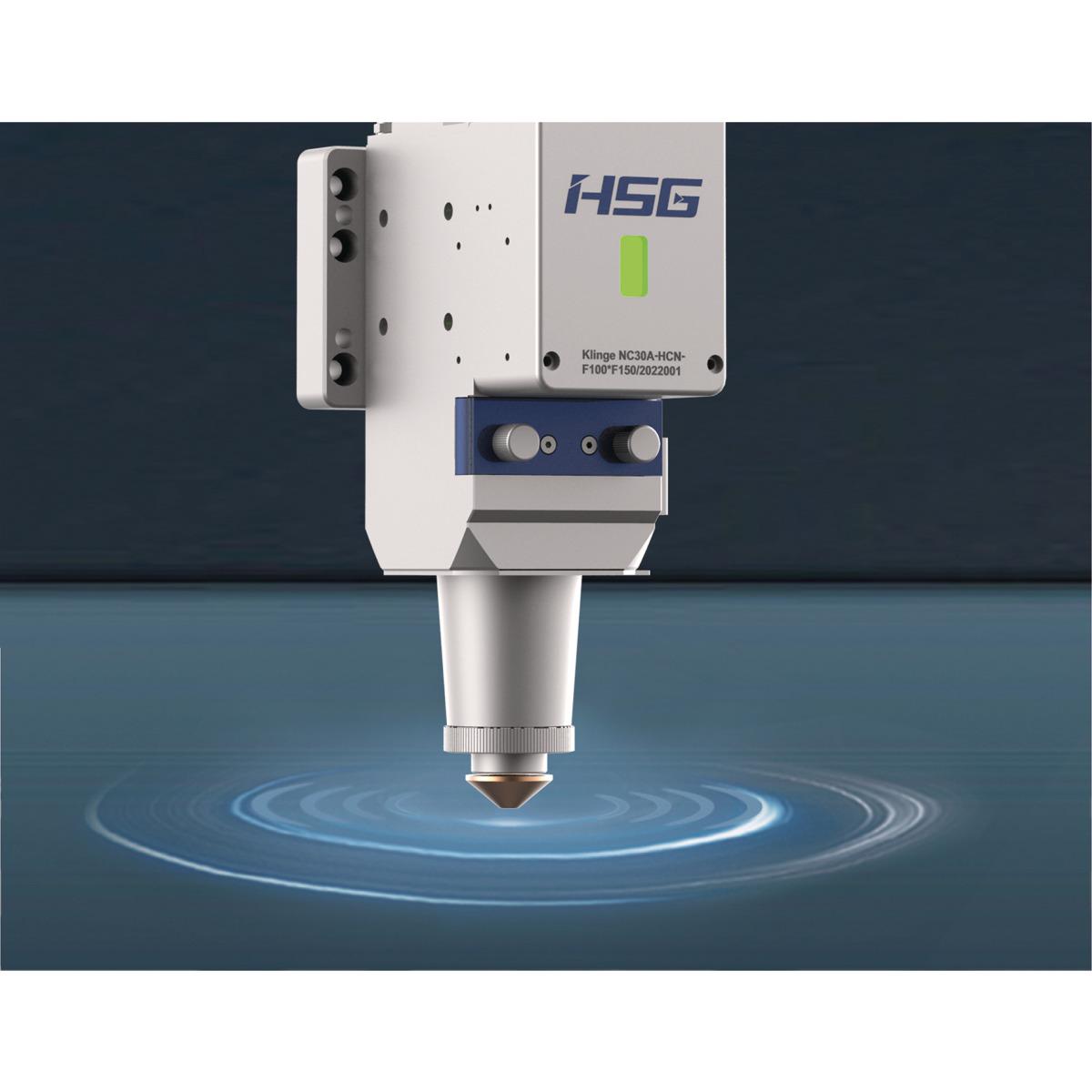

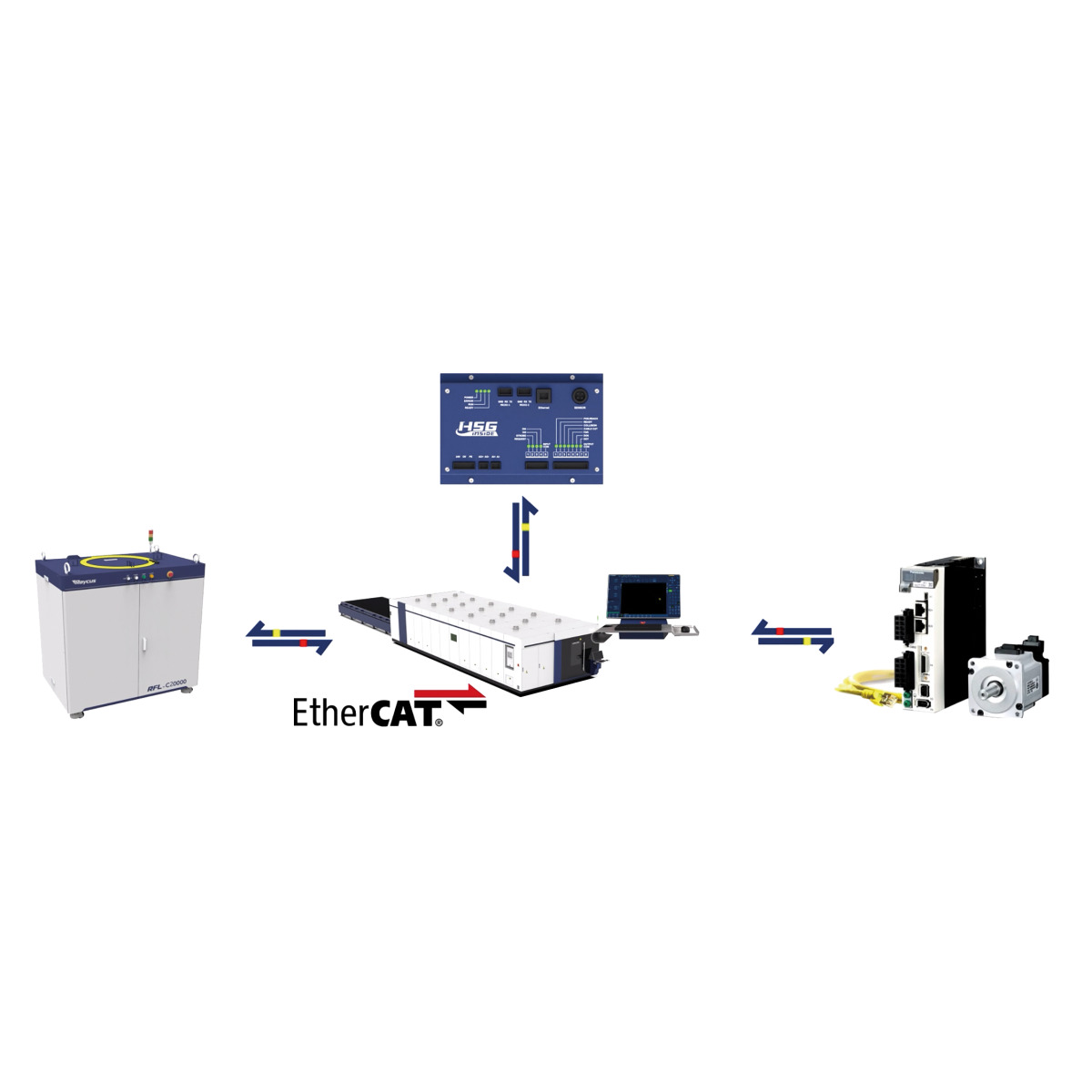

• Raycus Laserquelle mit Autofokus-Laserkopf von HSG
• Laserkopf mit höherer Fokussiergeschwindigkeit als vergleichbare Einheiten, dadurch höhere Einstechgeschwindigkeiten bei großen Materialstärken
• Hauptlinse durch einfach austauschbare Doppelschutzlinse geschützt
• Effiziente Wasserkühlung des Laserkopfs
• Stromstabilisator zur Kompensation von Spannungsschwankungen und dadurch Gewährleistung gleichbleibender Schnittqualität
• Bediener hat durch mehrere Kameras jederzeit den Arbeitsbereich im Blick

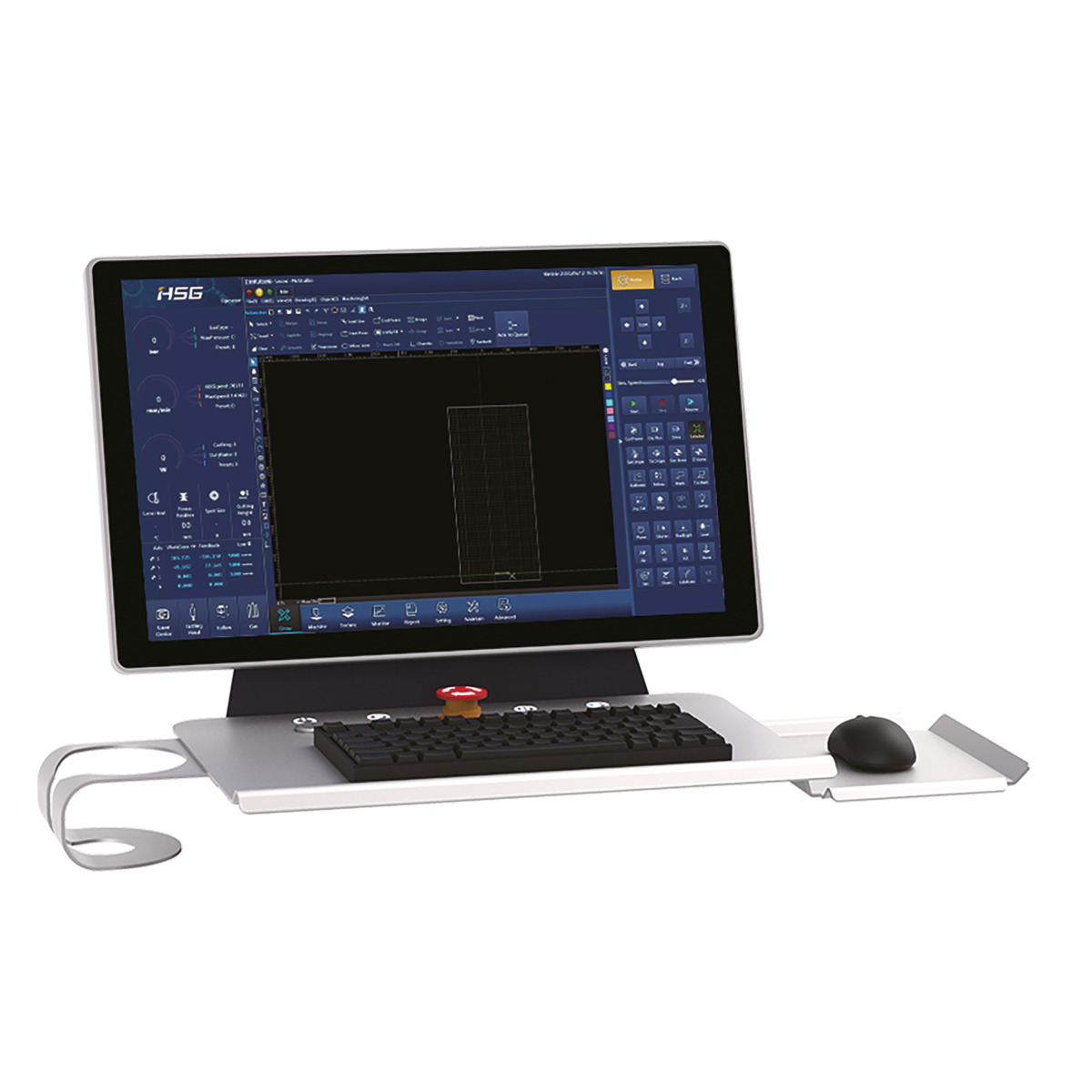

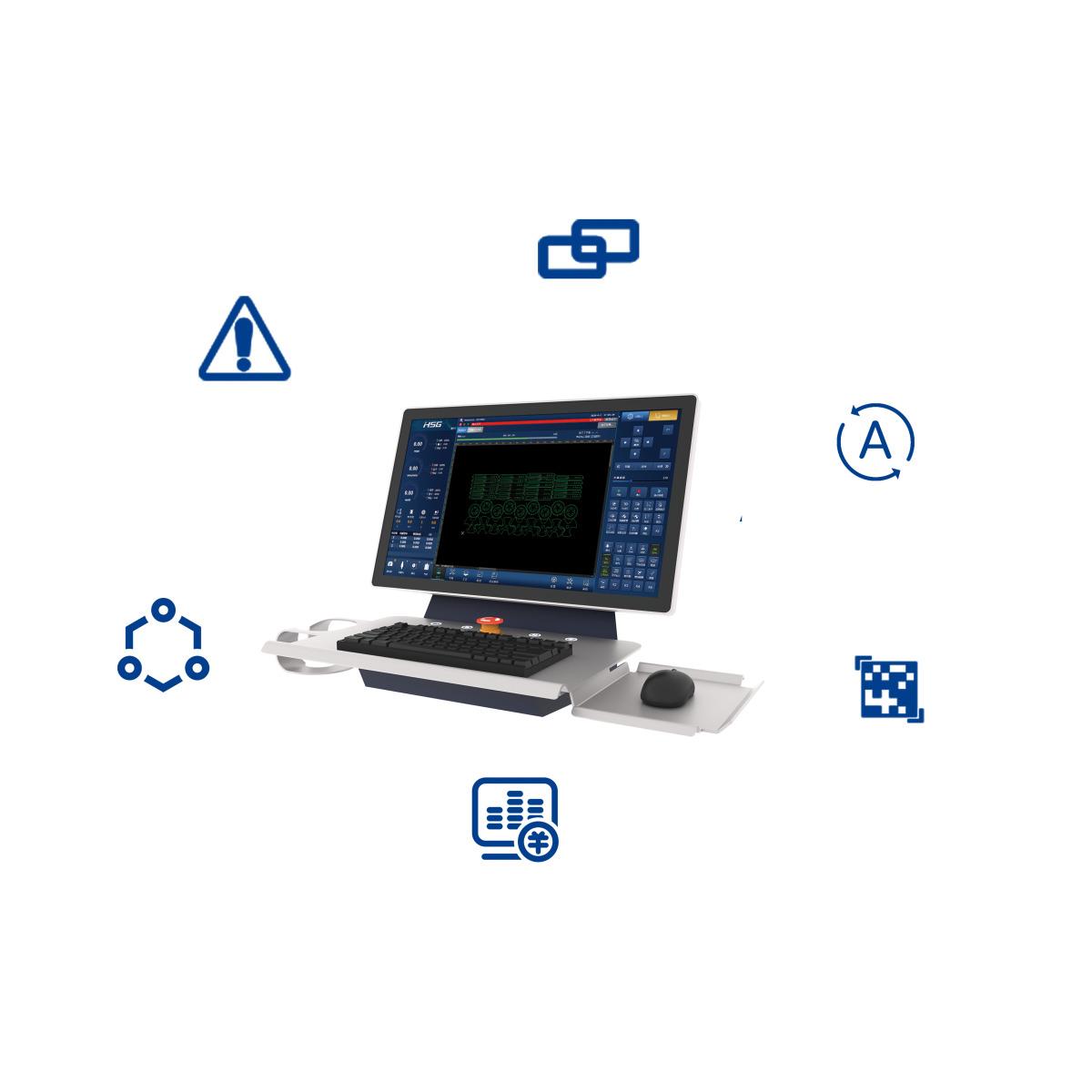

  Sehr einfache Handhabung der Maschine und der bedienerfreundlichen Software

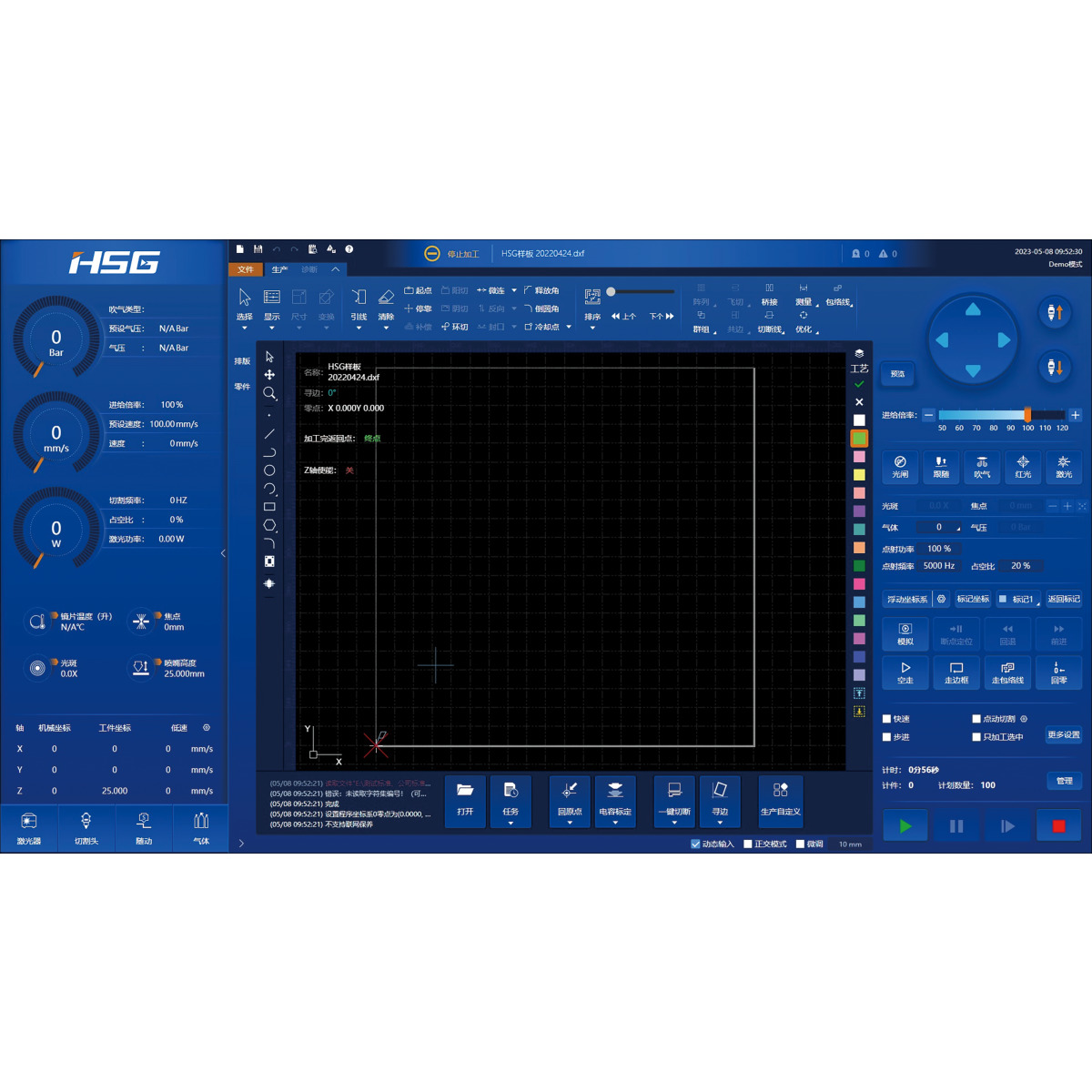

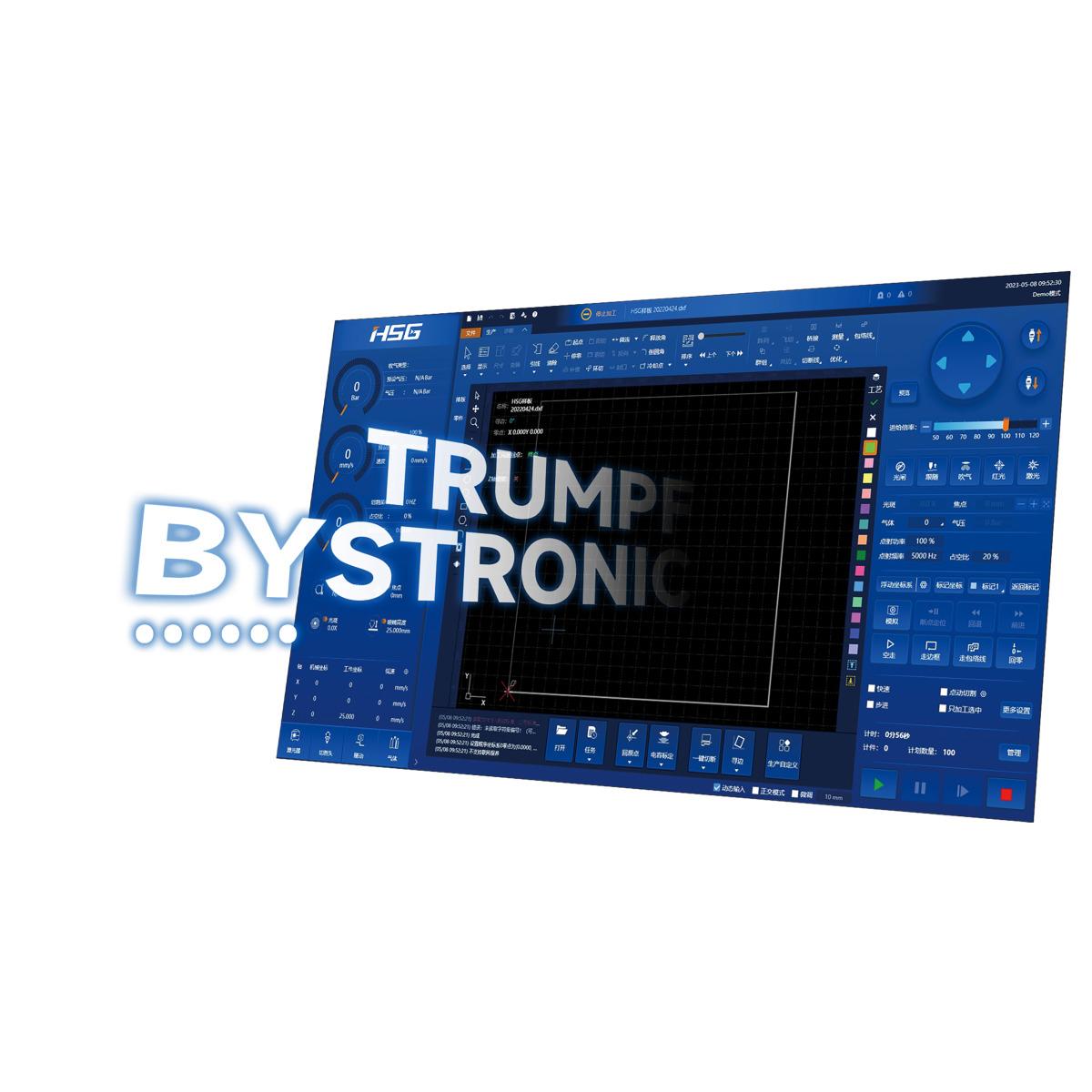

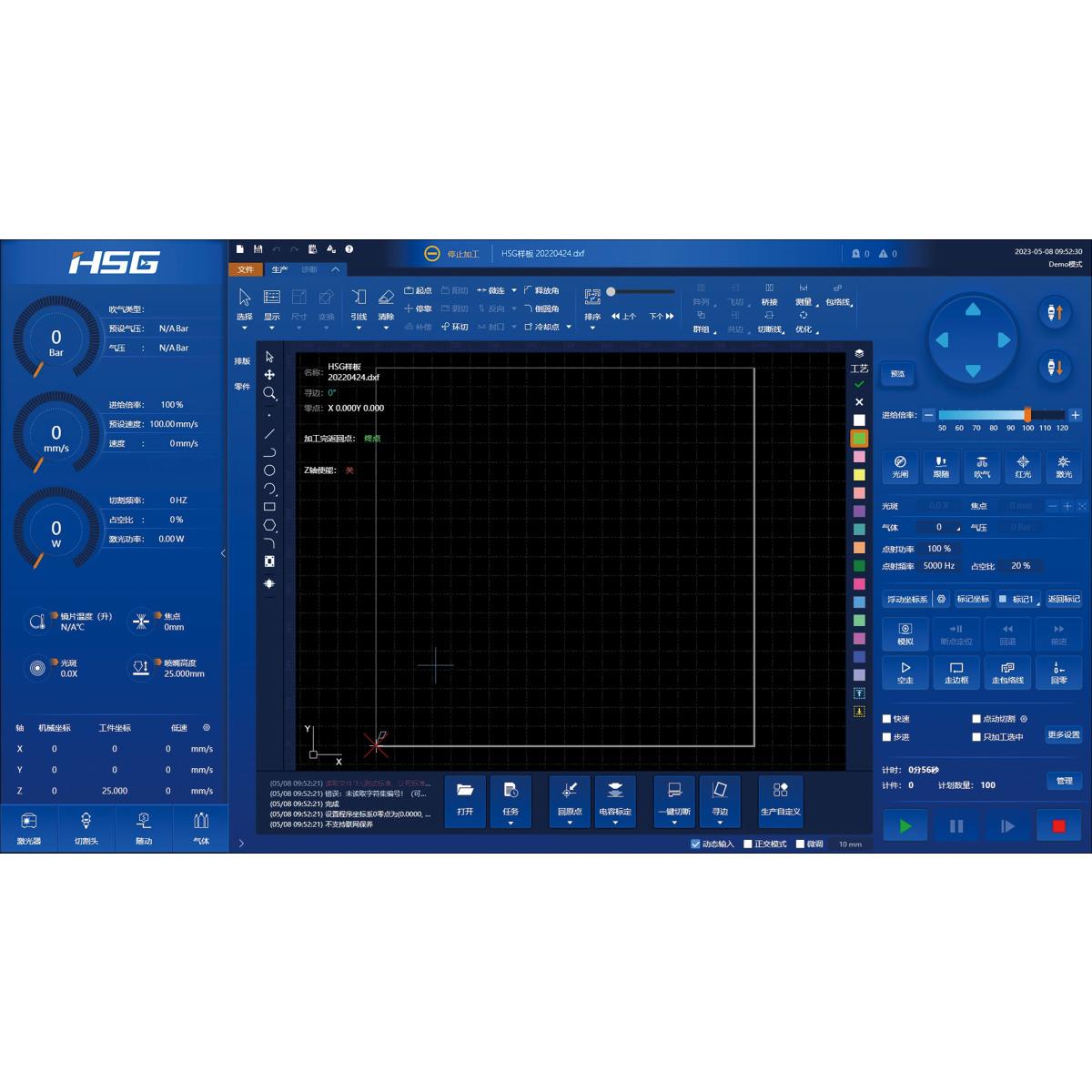

• Steuerungssoftware mit vielen Vorlagen zur Programmierung einfacher Bauteile
• Materiallagerverwaltung
• Durchdachte Nesting-Software mit vielen Optimierungsmöglichkeiten

• Max. Verfahrweg X-Achse: 1524 mm
• Max. Verfahrweg Y-Achse: 3048 mm
• Max. Verfahrgeschwindigkeit: 200 m/min
• Positionsgenauigkeit: ± 0,03 mm/m
• Max. Traglast Maschinentisch: 1400 kg
• Beschleunigung: 4 G

Abmessungen und Gewichte

• Länge (Produkt) ca.: 9843 mm
• Breite/Tiefe (Produkt) ca.: 2280 mm
• Höhe (Produkt) ca.: 2600 mm
• Gewicht (Netto) ca.: 7200 kg

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Laserleistung: 20 kW

Schnittleistung

• Materialstärke max. Baustahl: 60 mm
• Materialstärke max. Edelstahl: 60 mm
• Materialstärke max. Aluminium: 50 mm
• Materialstärke max. Messing: 20 mm
• Erläuterung Materialstärke max.: Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft)

Lieferumfang:

• Kühlgerät
• Stabilisator
• Schutzvorrichtung / Lichtschranken
