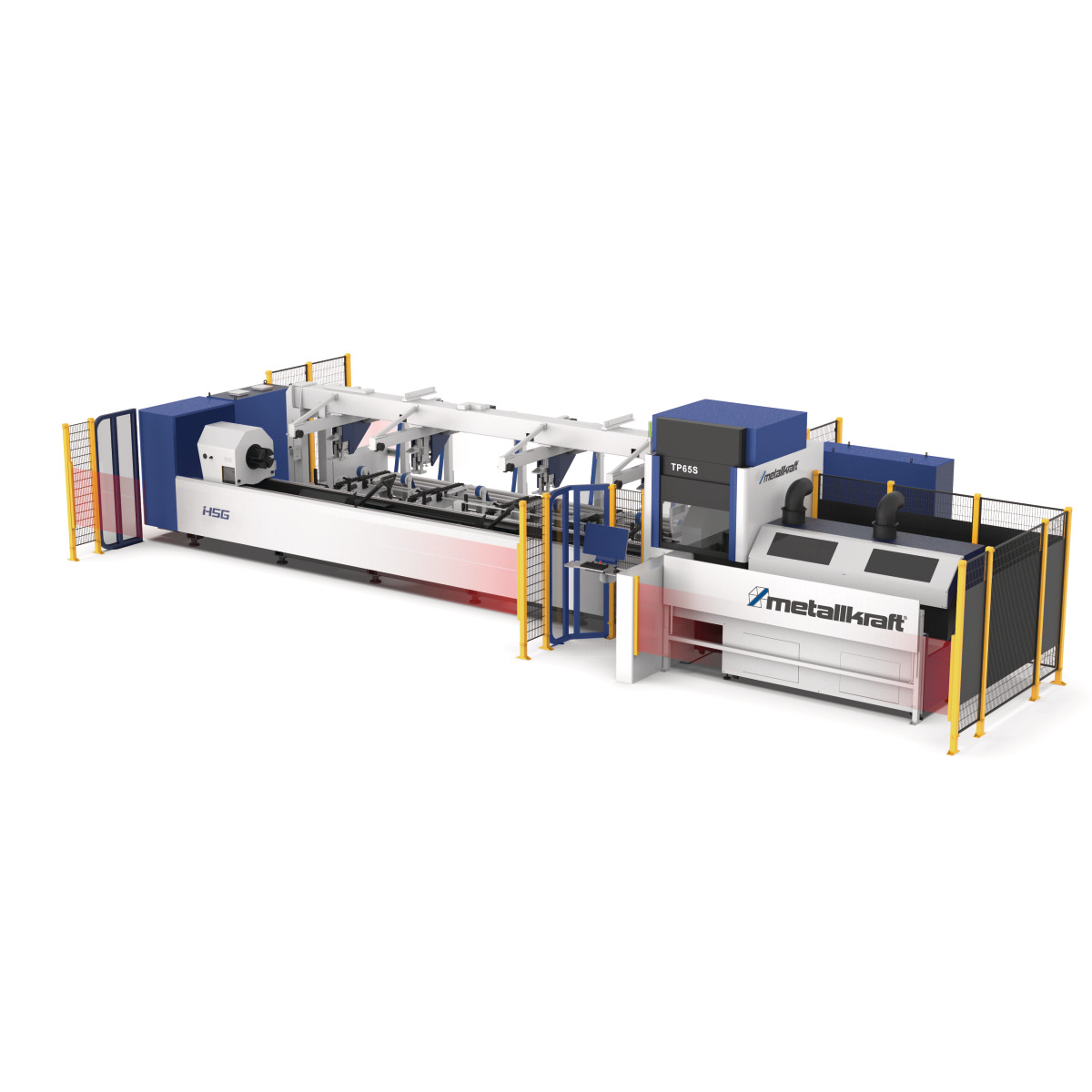

Metallkraft Rohr-Laserschneidanlage TS 65 3kW

• Extra stabile Schweißkonstruktion für hohe Standfestigkeit und hohe Schnittpräzision
• Hochwertige Komponenten von den Marktführern ihrer Branche
• Laserkopf von HSG Laser -> Höhere Fokusiergeschwindigkeit als vergleichbare Laserschneideinheiten. Dadurch höhere Einstechgeschwindigkeit bei großen Materialstärken. Eine Doppelschutzlinse verlängert die Lebensdauer der Hauptlinse
• Laserquelle von Raycus -> Einer der bekanntesten Hersteller von effizienten und hochwertigen Laserquellen, die große Ausgangsleistungen erreichen
• Präzise X- und Y-Achsen mit Servomotoren von Rexroth und Sanyo Denki

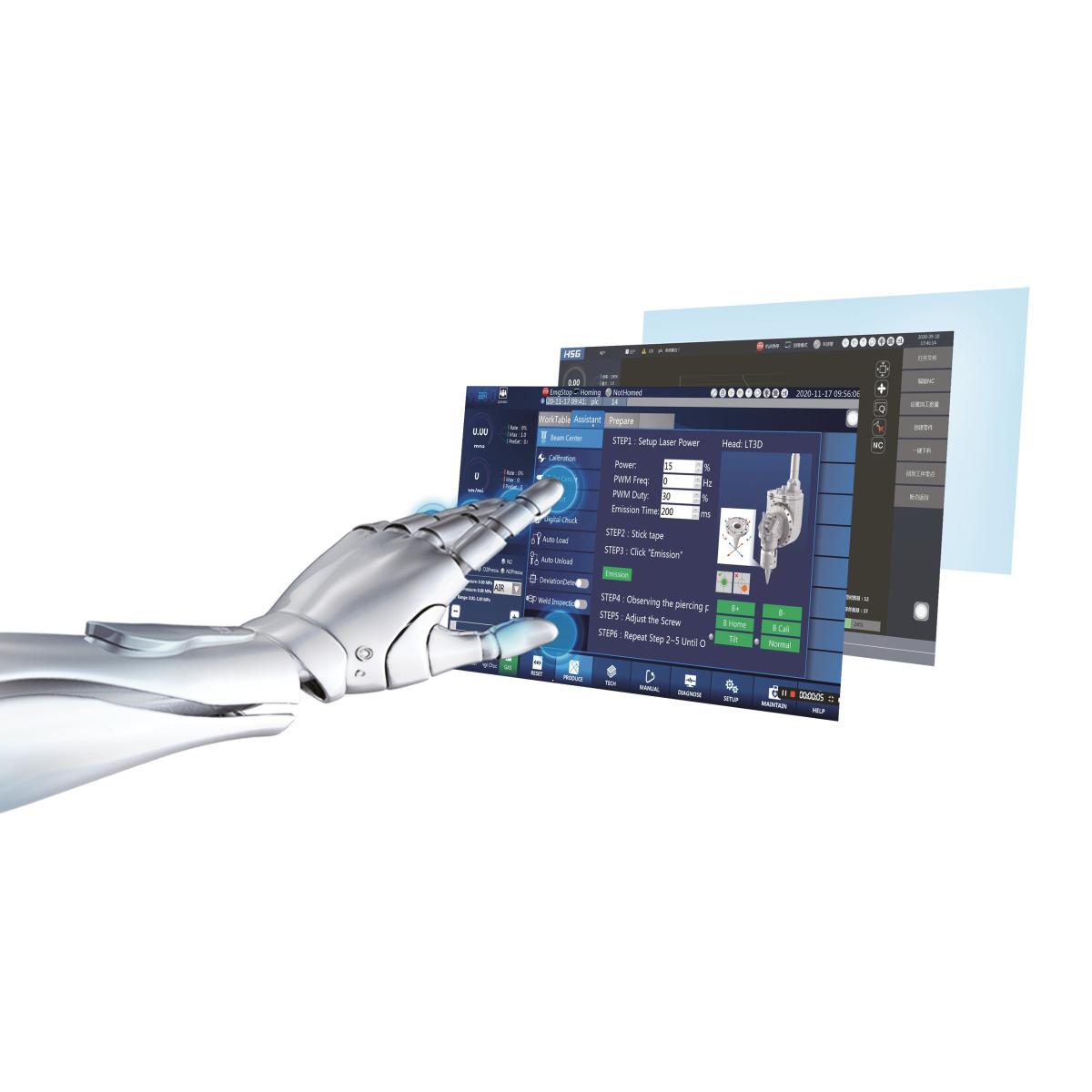

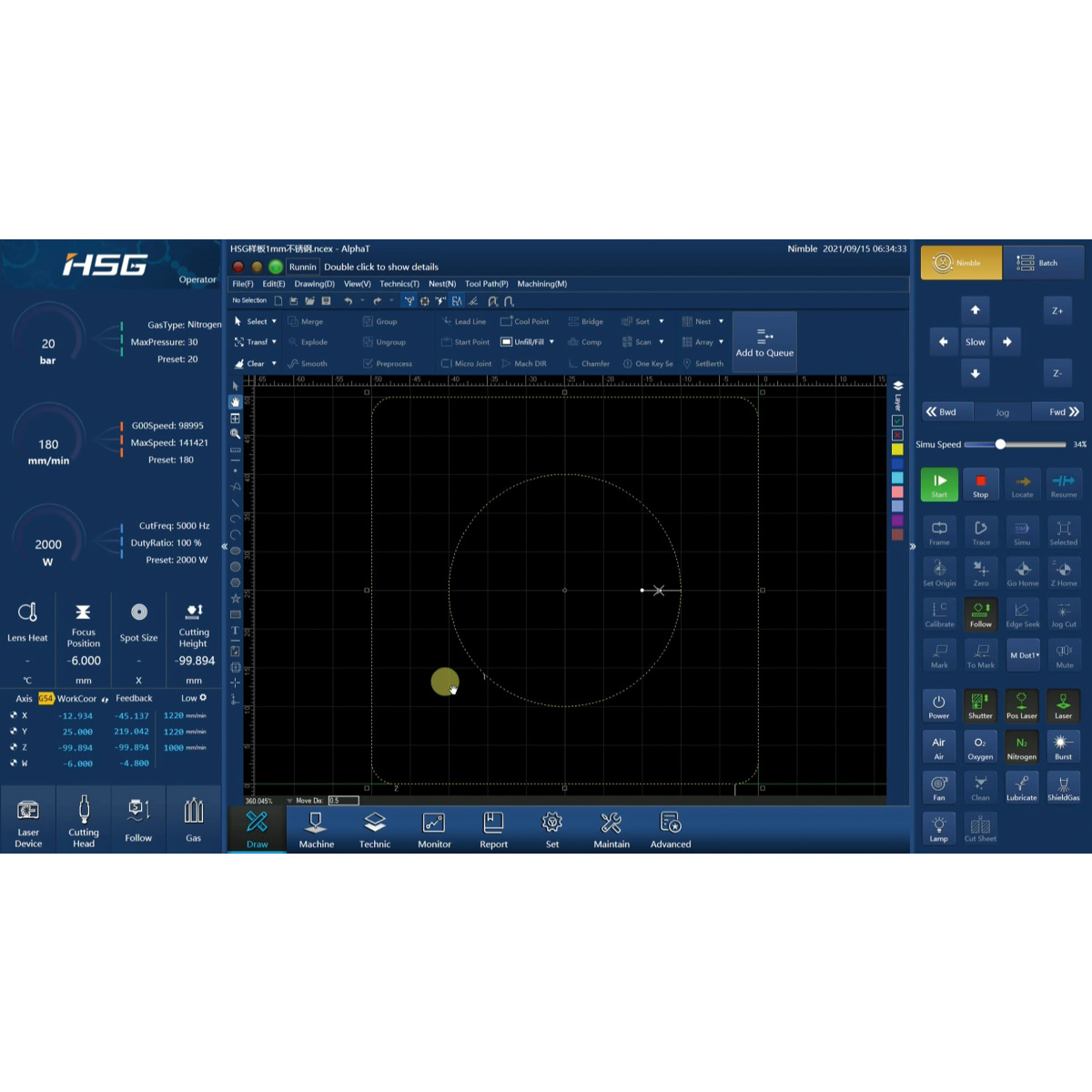

• Steuerungssystem - HSG X9000
• Bussteuerung über EtherCAT-Protokoll, schnelle Steuerungsgeschwindigkeit
• Ausgestattet mit mehreren Funktionen wie Scanschneiden, 5-stufiges Einstechen, Wartungserinnerung, Prozessbericht

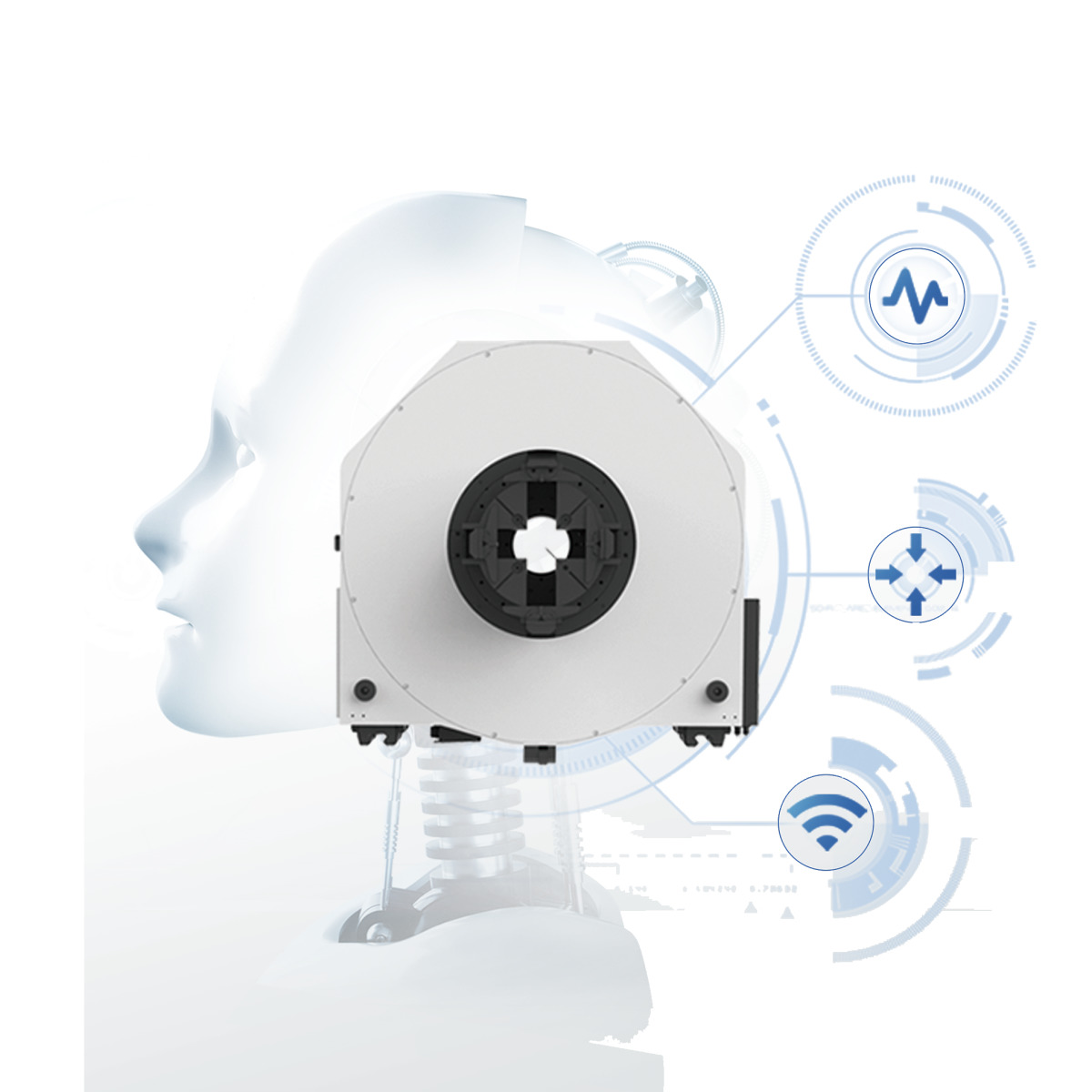

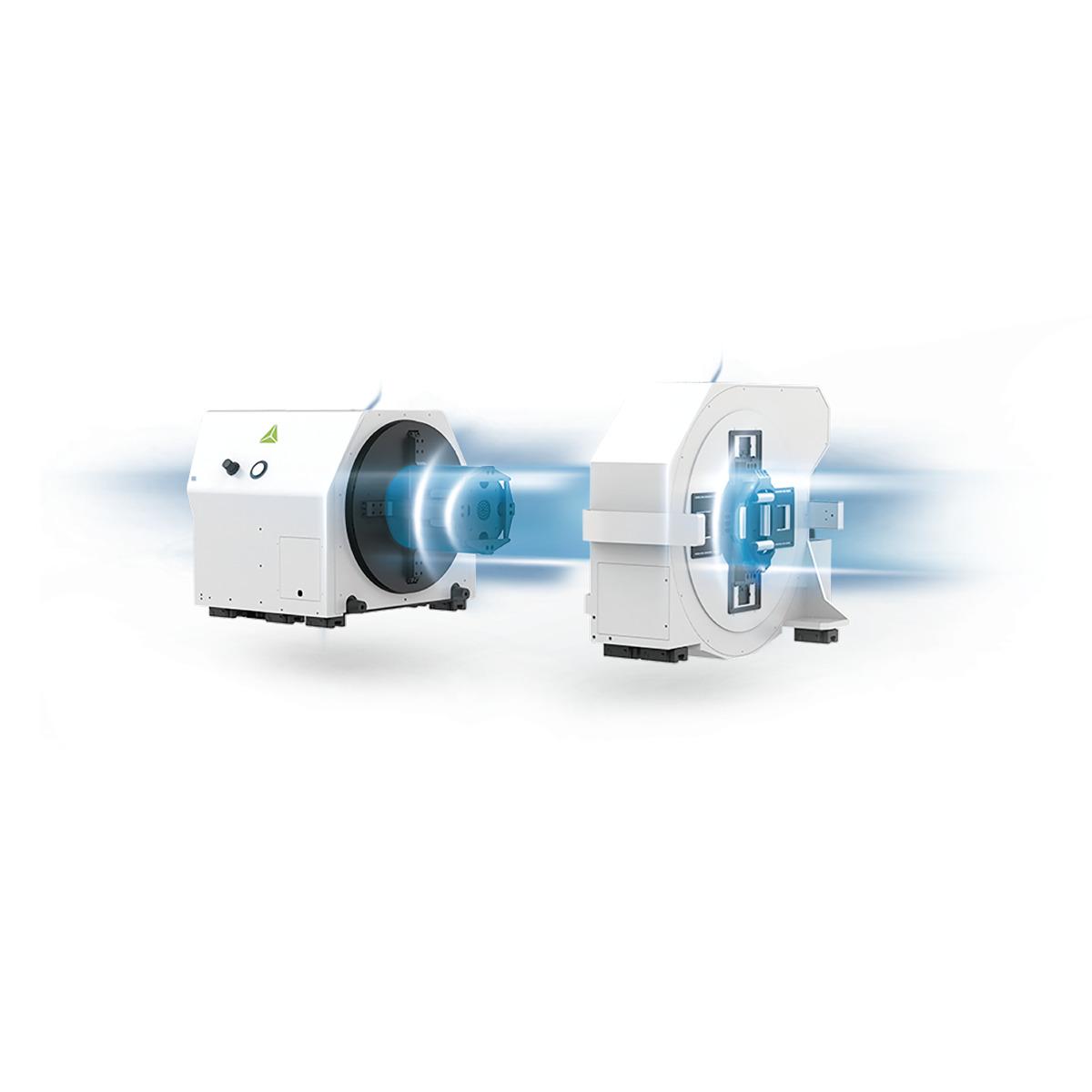

• Intelligentes digitales Spannfutter mit geschlossenem Regelkreis: Präzise Spannung mit der exakt richtigen Spannkraft auch für dünne Werkstücke, Autozentrierung, Drahtlose Übertragung, Erkennung der Spannbackenposition in Echtzeit, Anpassende Spannkraft, Erkennt selbstständig wenn ein falsches Werkstück eingespannt ist und hält sofort an

• Max. Verfahrgeschwindigkeit: 140 m/min
• Werkstückgröße Rundrohr: 20 – 273 mm
• Werkstückgröße Vierkantrohr: 20 – 200 mm
• Positionsgenauigkeit: ± 0,03 mm/m
• Max. Traglast Maschinentisch: 200 kg

Abmessungen und Gewichte

• Länge (Produkt) ca.: 12500 mm
• Breite/Tiefe (Produkt) ca.: 3000 mm
• Höhe (Produkt) ca.: 2600 mm
• Gewicht (Netto) ca.: 9500 kg

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Laserleistung: 3,0 kW
• Aufnahmeleistung: 65,0 kW

Schnittleistung

• Materialstärke max. Baustahl: 20 mm
• Materialstärke max. Edelstahl: 8 mm
• Materialstärke max. Aluminium: 8 mm
• Materialstärke max. Messing: 6 mm
• Erläuterung Materialstärke max.: Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft)
