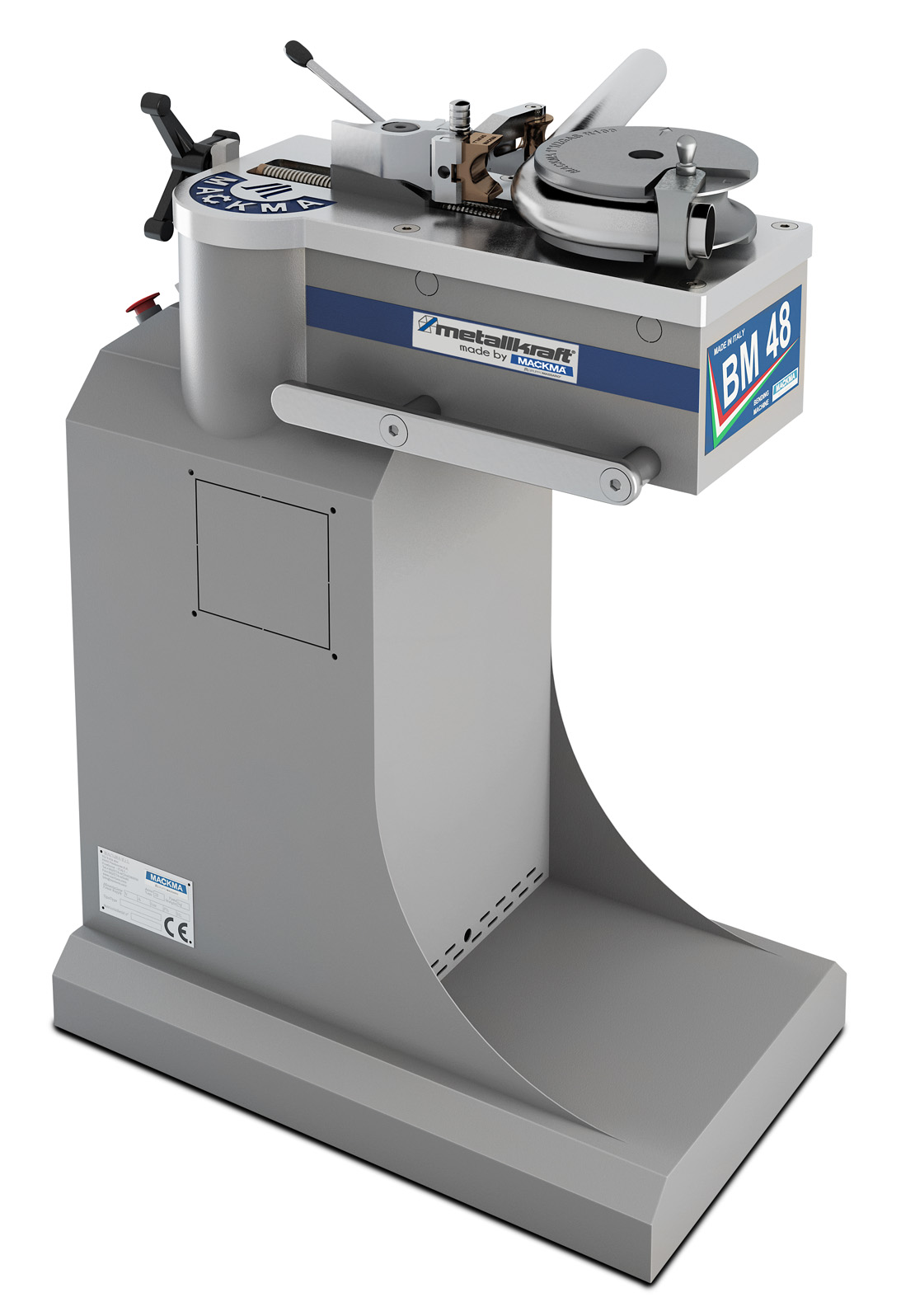

Metallkraft Dornlose Rohrbiegemaschine BM 48-S
Beschreibung:
Made by MACKMA
-NC-Steuerung zur Einstellung des Biegewinkels und der Korrektur
-Standardsteuerung Simply: Eingabe eines Winkel und einer Korrektur
-Optionale Steuerung Expert: Eingabe von Biegefolgen und Speichern von Programmen möglich
-Hohes Drehmoment durch kraftvollen Motor mit Inverter und Untersetzungsgetriebe

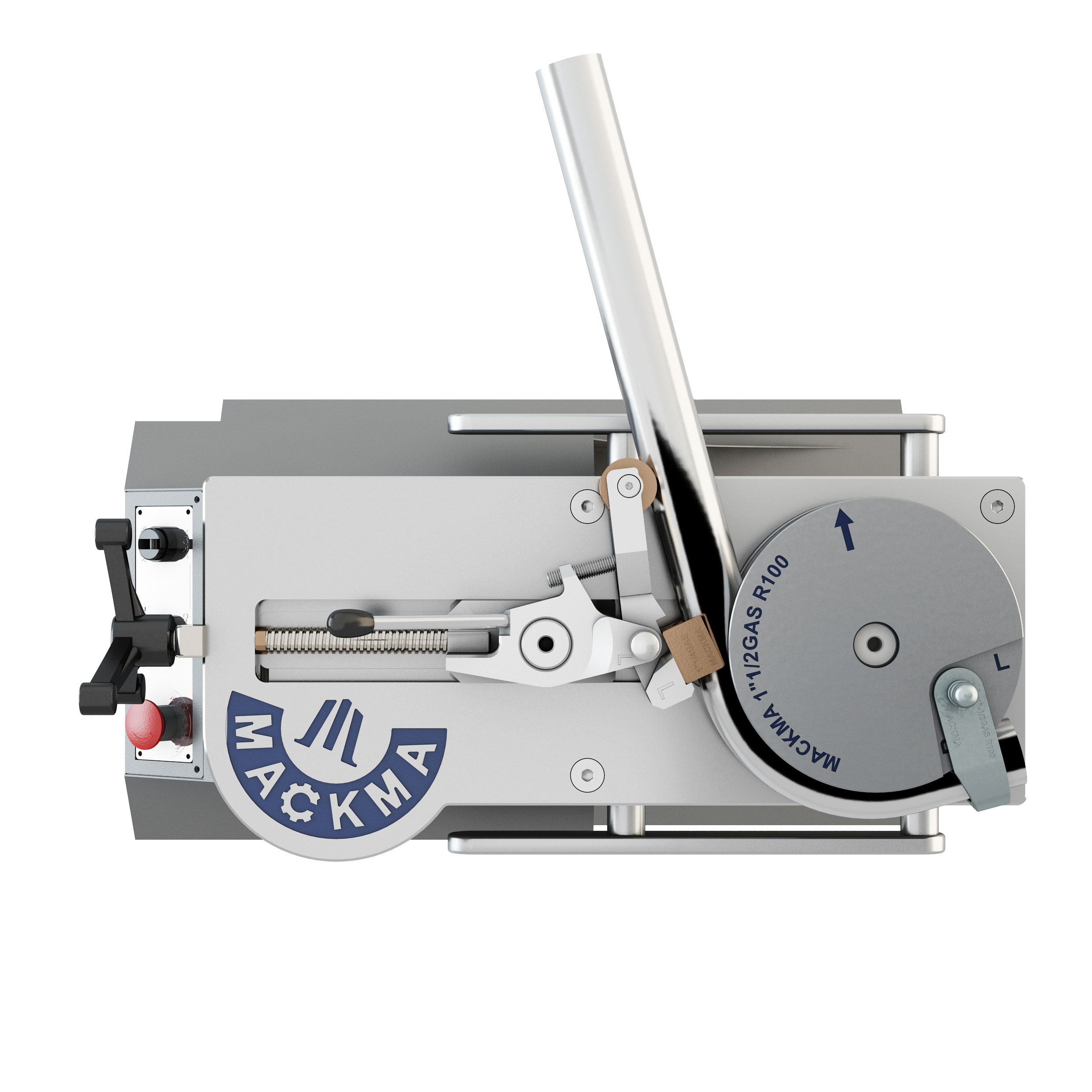

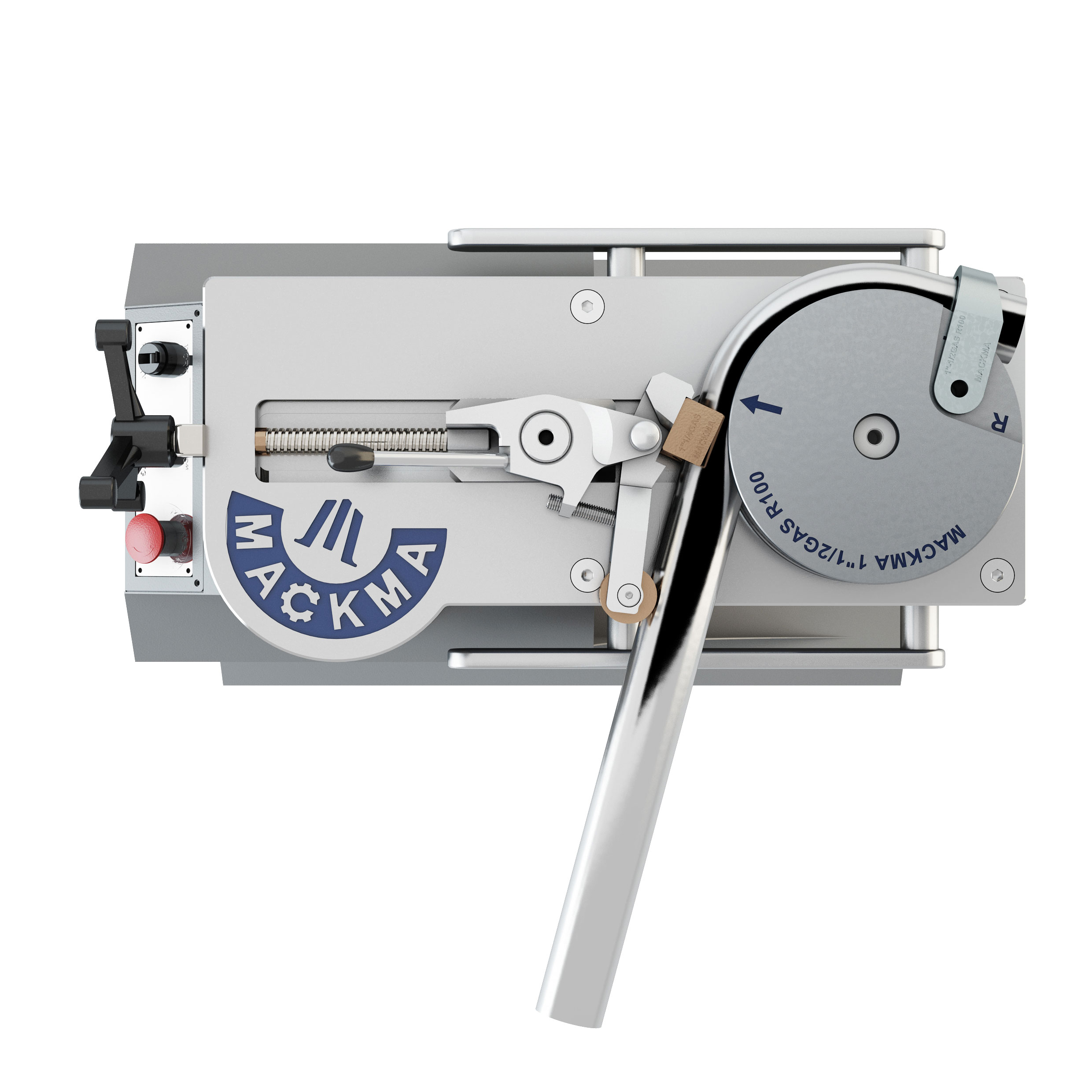

-Durchdachtes Werkzeugsystem: Rechts- und Linksbiegung mit dem gleichen Werkzeug (das Werkzeug wird gedreht, Links- oder Rechtbiegung über Drehschalter)
-PATENTIERT!
-Einfache Entnahme des gebogenen Rohres aus dem Gleitschuh durch innovatives Feder-System
-PATENTIERT!
-Sehr kurzes, gerades Rohrende durch optimierte Werkzeuggeometrie
-Biegewerkzeuge anderer Maschinenhersteller können nach Wechsel der Aufnahmewelle verwendet werden. Hat ein Kunde bereits Werkzeuge eines anderen Hersteller, so kann er diese auch mit seiner neuen Mackma Maschine verwenden (jeweilige Wellen optional erhältlich, auf Grund der Werkzeuggeometrie anderer Hersteller dann nur Links- oder Rechtsbiegung möglich)

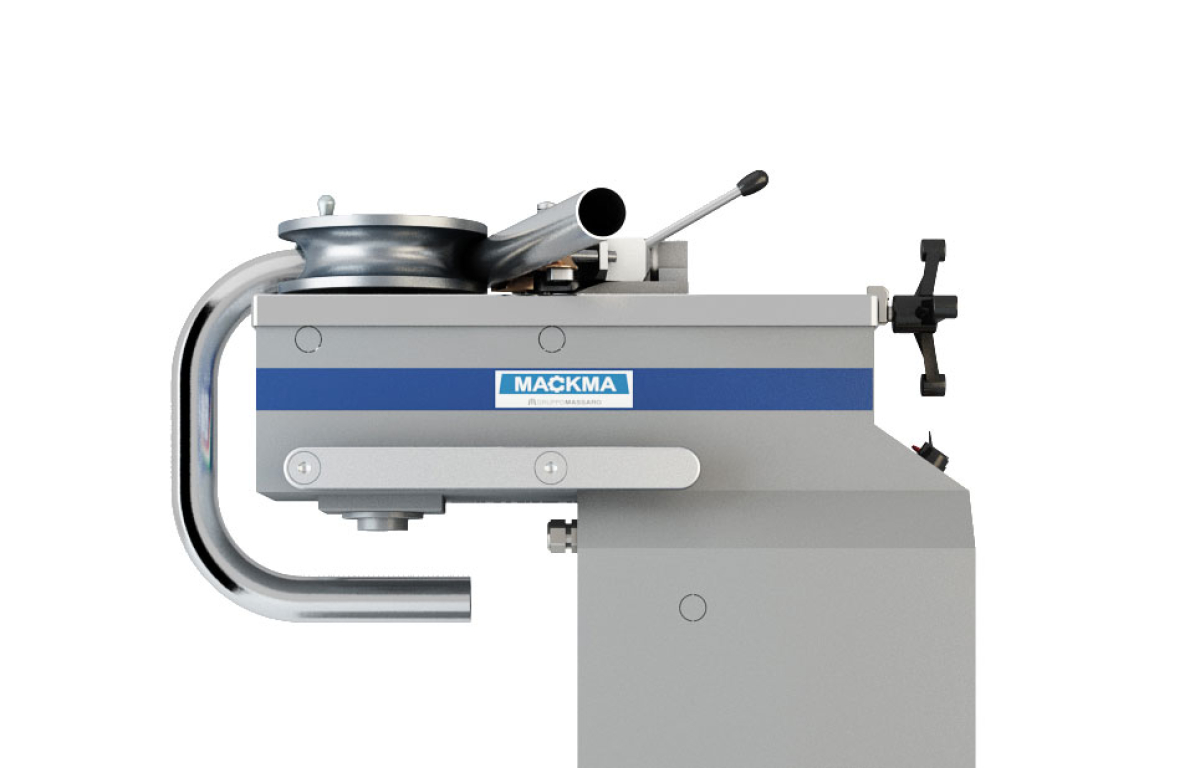

-Unterkopf Biegungen (bei Modellen BM 42-SP, 42-SA, 48-S, 60-S und 76-S möglich)
-Zwei Biegegeschwindigkeiten, wählbar über Drehschalter
-Manuelle Klemmung der Rohre über Handrad, mit Zählwerk zur Gewährleistung einer hohen Widerholgenauigkeit
-Rein motorischer Antrieb
-keine Hydraulik. Somit wird ein geräuscharmes, sauberes und temperaturunabhängiges Arbeiten gewährt (keine Ölwechsel, Leckagen)
-Optional tragbares Handbedienpult möglich
-Äußerst Wettbewerbsfähige Preise
-Kurze Lieferzeiten der Maschinen und Werkzeuge
-Günstige Verschleißteile
-Qualität Made in Europe Merkmale und Vorteile:
-Sehr gutes Preis/Leistungsverhältnis
-Patentiertes Werkzeugsystem
-Unterkopfbiegen
-Links- und Rechtsbiegen mit dem gleichen Werkzeugsatz
-Hochwertige Maschinen komplett in Italien gefertigt
-Rein motorisch – keine Hydraulik Sonderzubehör
-Positioniereinheiten 3000mm oder 6000mm mit stufenlos verstellbaren Anschlagnocken und Skala zur Einstellung der Längsposition sowie Dreibackenfutter mit Anschlagnocken und Winkelskala
-zur Einstellung der Verdrehung (bei Modellen BM 42-SA, 48-S, 60-S, 76-S 110-S, 140-S und 200-S möglich)
-Motorisch angetriebener Entgrater (bei Modellen BM 48-S, 60-S, 76-S 110-S, 140-S und 200-S möglich)
-Werkzeugsets für Zollrohre G (1" = 37,7 mm), für Zollrohre OD (1 " = 25,4 mm) oder individuelle metrische Bemaßung sowie für Profile und Flachstahl erhältlich
-Expert Steuerung zur Eingabe von Biegefolgen und Speichern von Programmen (8 Biegungen je Programm, max. 100 Programme)
Technische Daten:
- Biegeleistung Rohrmaterial 420 N/mm² (Ø x Wandstärke): 48 x 3,5 mm
- Biegeleistung Rohrmaterial 350 N/mm² (Ø x Wandstärke): 48 x 4 mm
- Biegeleistung Rohrmaterial 650 N/mm² (Ø x Wandstärke): 48 x 2 mm
- Biegeleistung Vollmaterial 420 N/mm² (Ø): 34 mm
- Biegeradius max.: 260 mm
- Biegewinkel max.: 180 °
- Biegegeschwindigkeit(en): 2 – 3 U/min
- Drehmoment: 2400 Nm
- Ausladung Biegekopf: 620 x 310 mm
- Höhe Biegekopf: 188 mm
- Ausführung: Stationär
- Länge ca.: 700 mm
- Breite/Tiefe ca.: 440 mm
- Höhe ca.: 970 mm
- Gewicht ca.: 110 kg
- Hauptmotor: 1,1 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
Made by MACKMA
-NC-Steuerung zur Einstellung des Biegewinkels und der Korrektur
-Standardsteuerung Simply: Eingabe eines Winkel und einer Korrektur
-Optionale Steuerung Expert: Eingabe von Biegefolgen und Speichern von Programmen möglich
-Hohes Drehmoment durch kraftvollen Motor mit Inverter und Untersetzungsgetriebe
-Durchdachtes Werkzeugsystem: Rechts- und Linksbiegung mit dem gleichen Werkzeug (das Werkzeug wird gedreht, Links- oder Rechtbiegung über Drehschalter)
-PATENTIERT!
-Einfache Entnahme des gebogenen Rohres aus dem Gleitschuh durch innovatives Feder-System
-PATENTIERT!
-Sehr kurzes, gerades Rohrende durch optimierte Werkzeuggeometrie
-Biegewerkzeuge anderer Maschinenhersteller können nach Wechsel der Aufnahmewelle verwendet werden. Hat ein Kunde bereits Werkzeuge eines anderen Hersteller, so kann er diese auch mit seiner neuen Mackma Maschine verwenden (jeweilige Wellen optional erhältlich, auf Grund der Werkzeuggeometrie anderer Hersteller dann nur Links- oder Rechtsbiegung möglich)
-Unterkopf Biegungen (bei Modellen BM 42-SP, 42-SA, 48-S, 60-S und 76-S möglich)
-Zwei Biegegeschwindigkeiten, wählbar über Drehschalter
-Manuelle Klemmung der Rohre über Handrad, mit Zählwerk zur Gewährleistung einer hohen Widerholgenauigkeit
-Rein motorischer Antrieb
-keine Hydraulik. Somit wird ein geräuscharmes, sauberes und temperaturunabhängiges Arbeiten gewährt (keine Ölwechsel, Leckagen)
-Optional tragbares Handbedienpult möglich
-Äußerst Wettbewerbsfähige Preise
-Kurze Lieferzeiten der Maschinen und Werkzeuge
-Günstige Verschleißteile
-Qualität Made in Europe Merkmale und Vorteile:
-Sehr gutes Preis/Leistungsverhältnis
-Patentiertes Werkzeugsystem
-Unterkopfbiegen
-Links- und Rechtsbiegen mit dem gleichen Werkzeugsatz
-Hochwertige Maschinen komplett in Italien gefertigt
-Rein motorisch – keine Hydraulik Sonderzubehör
-Positioniereinheiten 3000mm oder 6000mm mit stufenlos verstellbaren Anschlagnocken und Skala zur Einstellung der Längsposition sowie Dreibackenfutter mit Anschlagnocken und Winkelskala
-zur Einstellung der Verdrehung (bei Modellen BM 42-SA, 48-S, 60-S, 76-S 110-S, 140-S und 200-S möglich)
-Motorisch angetriebener Entgrater (bei Modellen BM 48-S, 60-S, 76-S 110-S, 140-S und 200-S möglich)
-Werkzeugsets für Zollrohre G (1" = 37,7 mm), für Zollrohre OD (1 " = 25,4 mm) oder individuelle metrische Bemaßung sowie für Profile und Flachstahl erhältlich
-Expert Steuerung zur Eingabe von Biegefolgen und Speichern von Programmen (8 Biegungen je Programm, max. 100 Programme)
Technische Daten:
- Biegeleistung Rohrmaterial 420 N/mm² (Ø x Wandstärke): 48 x 3,5 mm
- Biegeleistung Rohrmaterial 350 N/mm² (Ø x Wandstärke): 48 x 4 mm
- Biegeleistung Rohrmaterial 650 N/mm² (Ø x Wandstärke): 48 x 2 mm
- Biegeleistung Vollmaterial 420 N/mm² (Ø): 34 mm
- Biegeradius max.: 260 mm
- Biegewinkel max.: 180 °
- Biegegeschwindigkeit(en): 2 – 3 U/min
- Drehmoment: 2400 Nm
- Ausladung Biegekopf: 620 x 310 mm
- Höhe Biegekopf: 188 mm
- Ausführung: Stationär
- Länge ca.: 700 mm
- Breite/Tiefe ca.: 440 mm
- Höhe ca.: 970 mm
- Gewicht ca.: 110 kg
- Hauptmotor: 1,1 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
