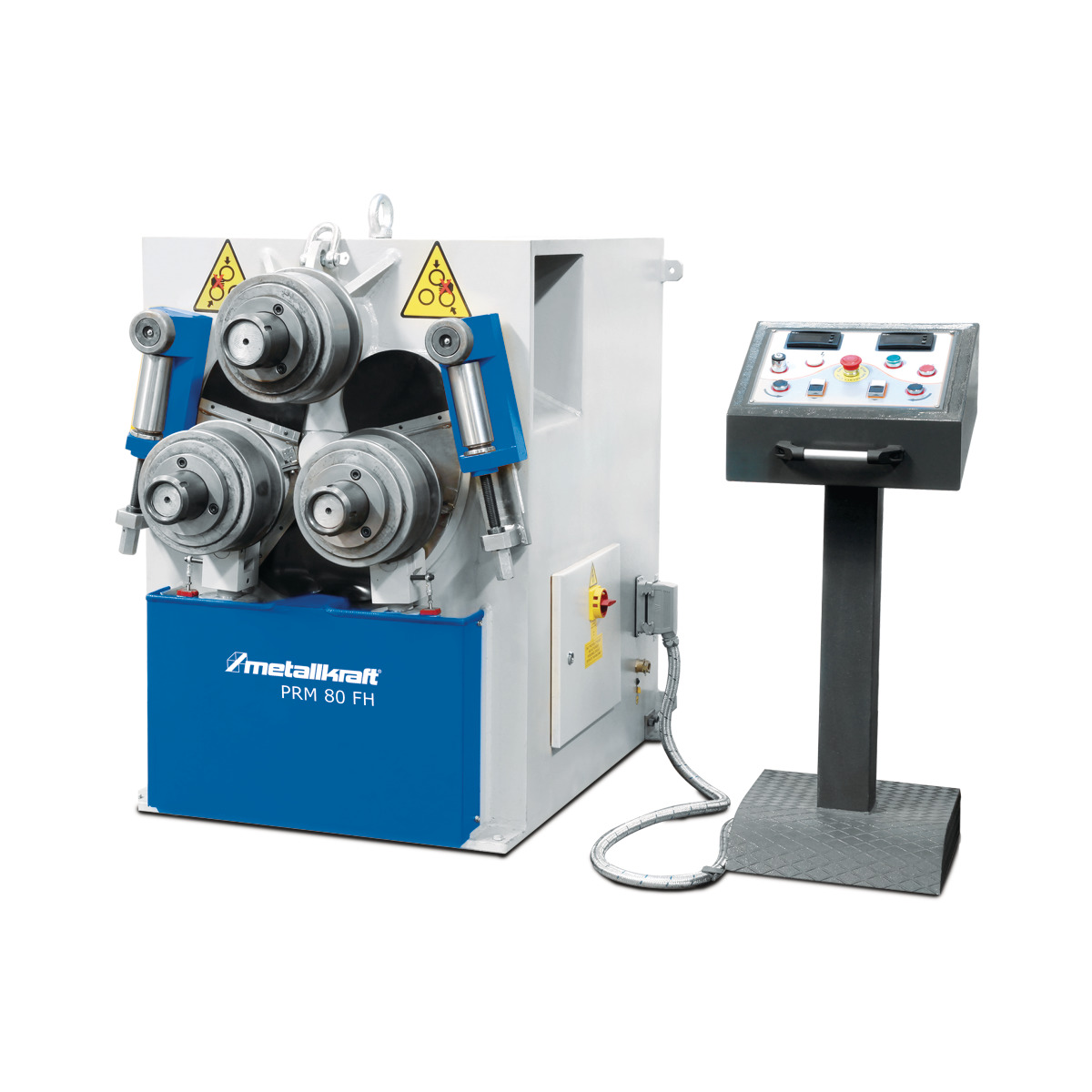

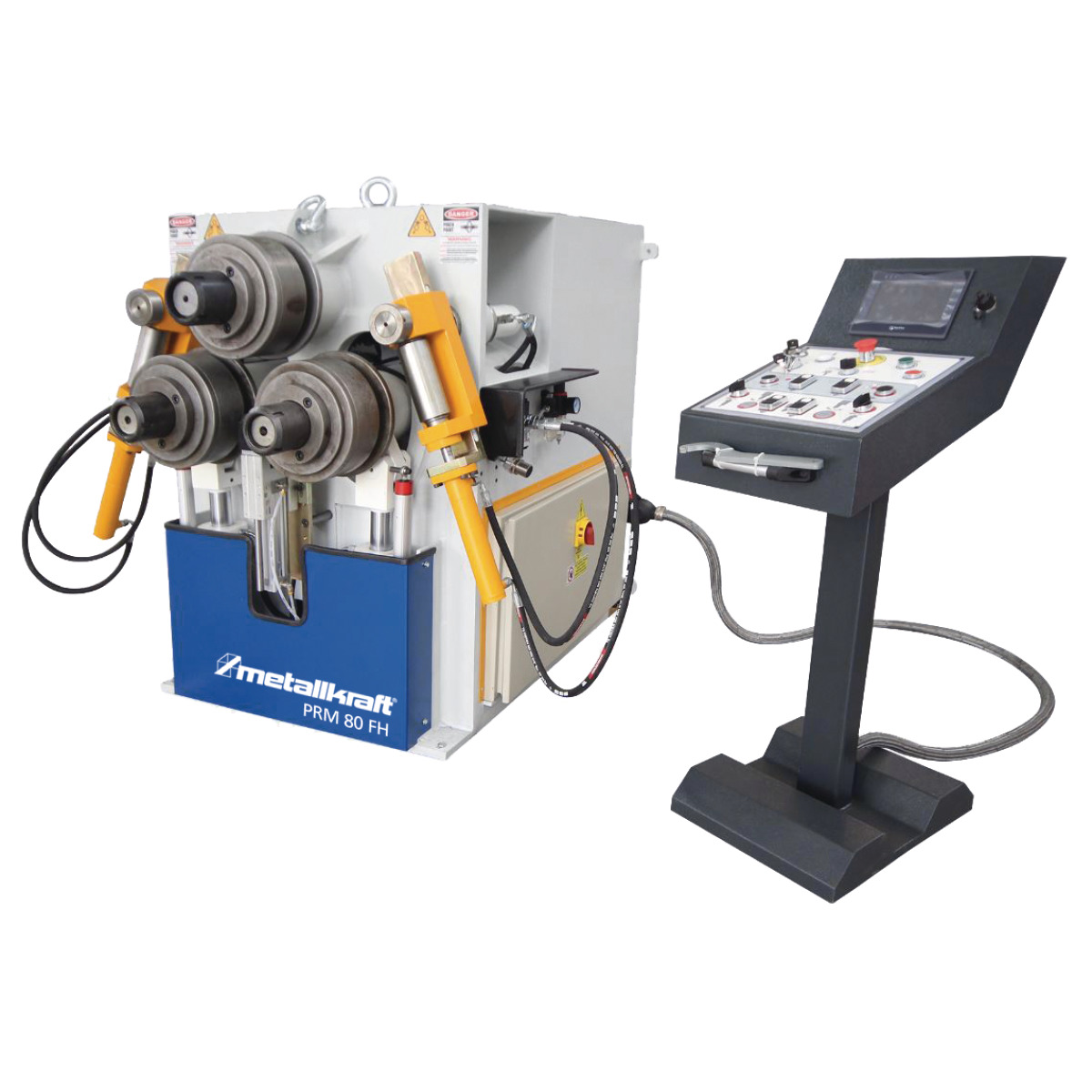

Beschreibung:
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-schwere Schweißkonstruktion aus Stahl

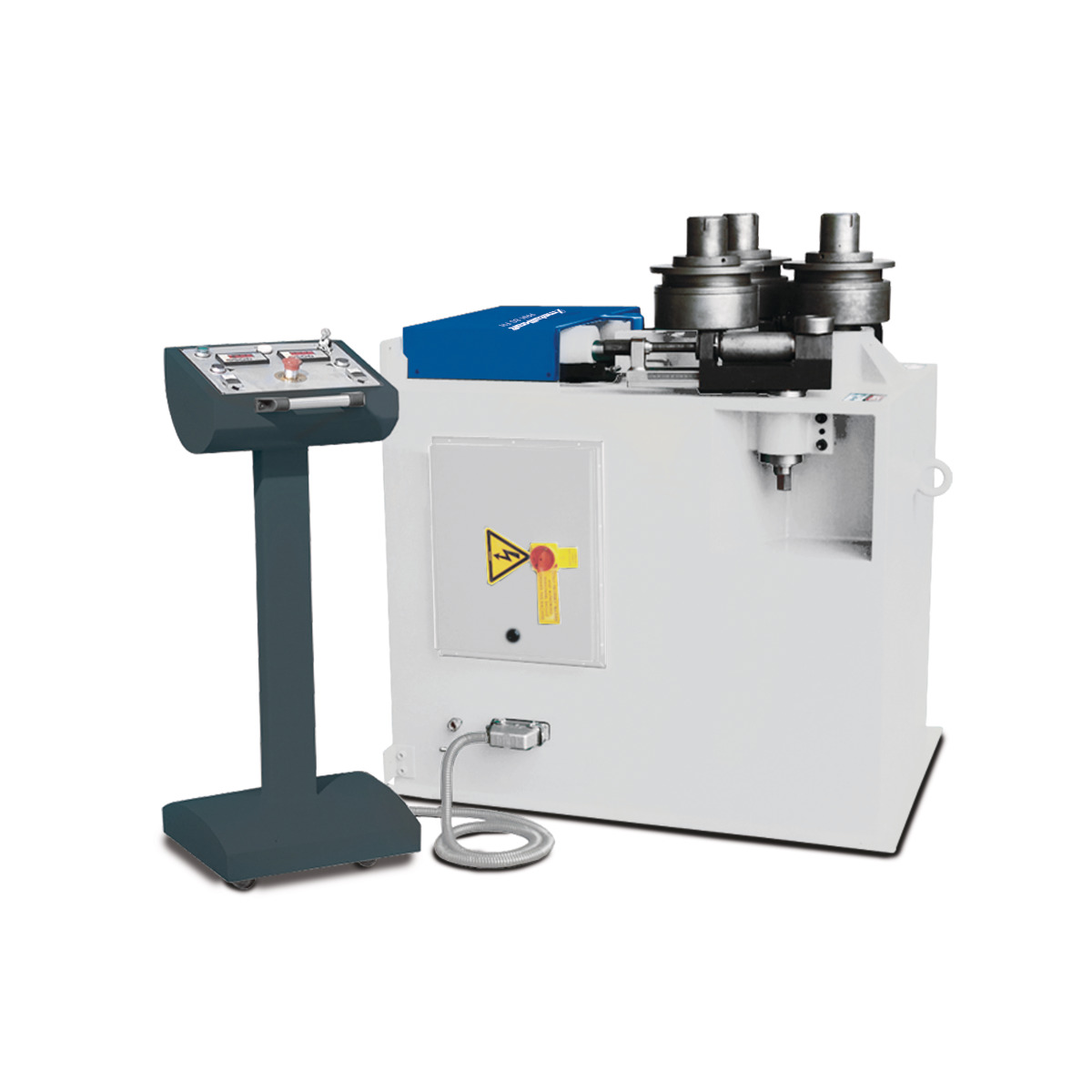

-horizontale und vertikale Arbeitsmöglichkeit
-alle drei Walzen angetrieben mittels Hydromotor und Planetengetriebe
-Walzen sind gehärtet
-hydraulische Zustellung über zwei Unterwalzen

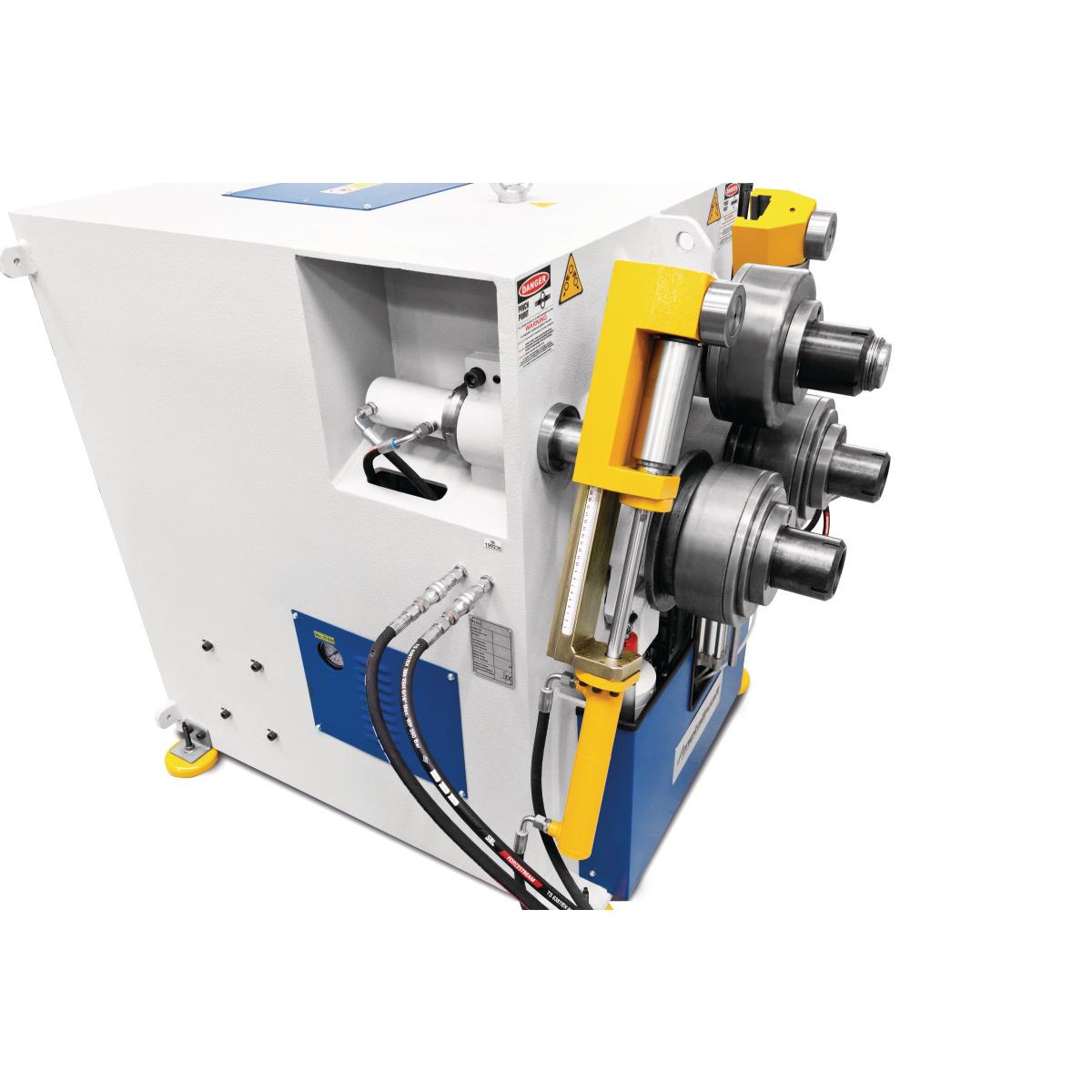

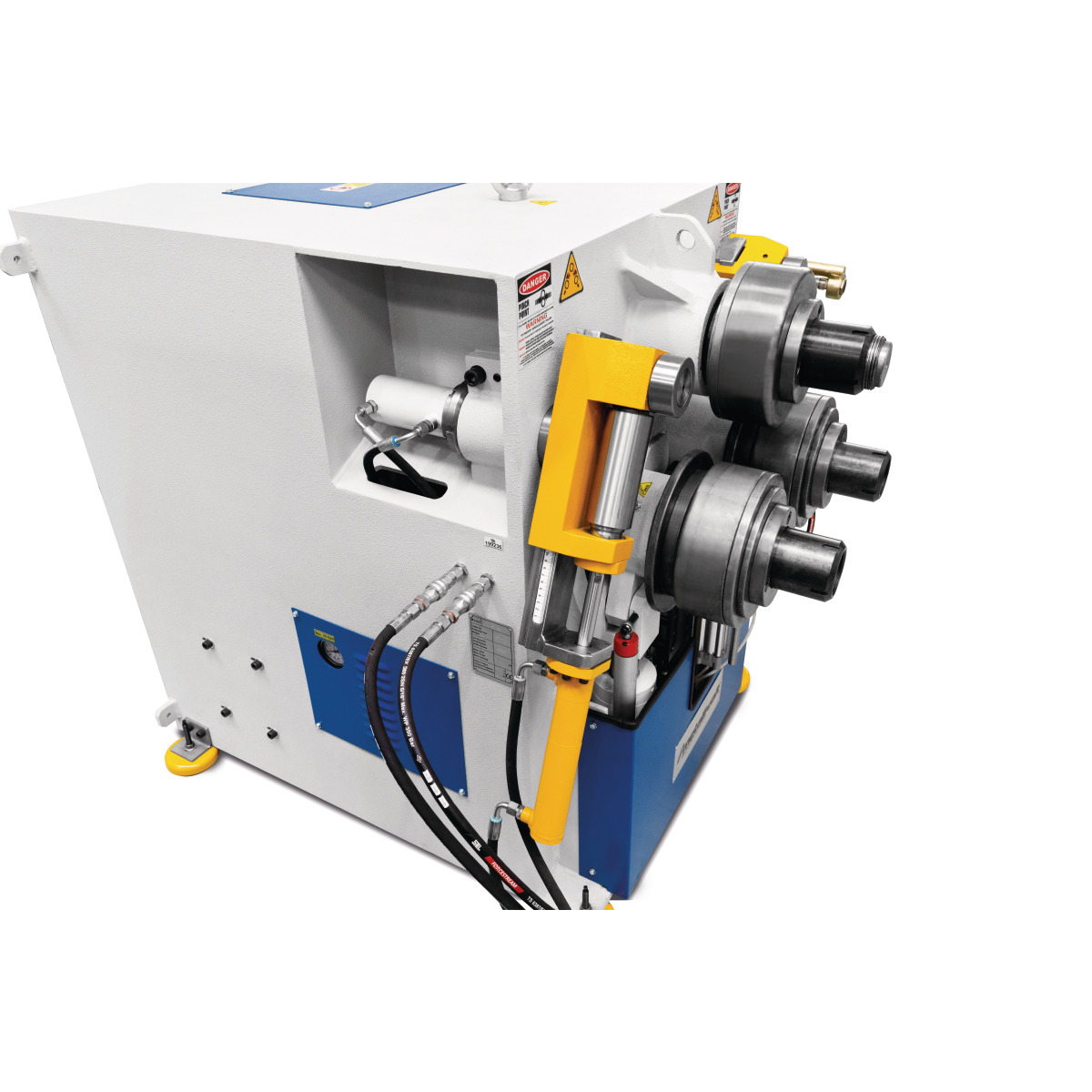

-seitliche mechanische Richtrollen, stufenlos verstellbar

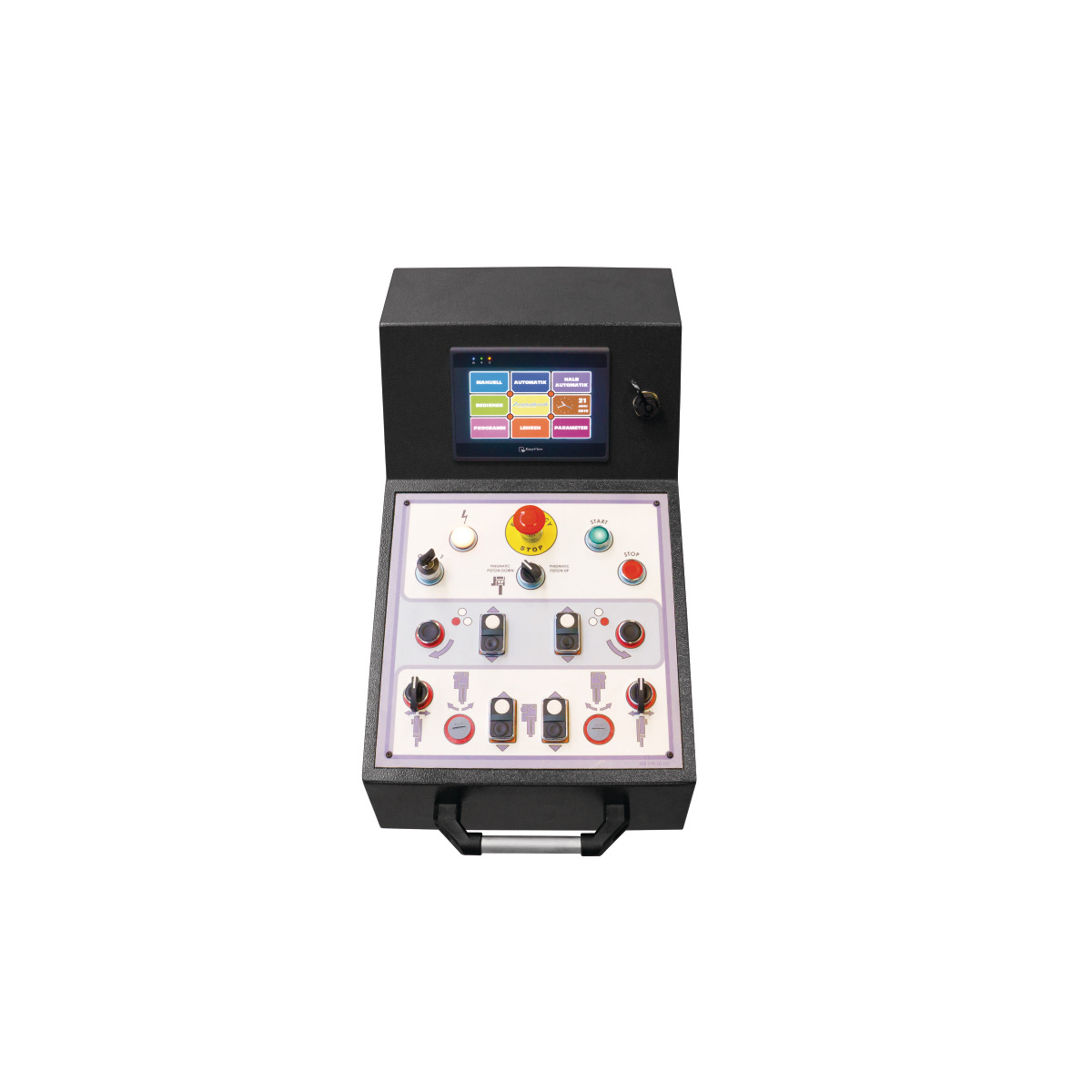

-separates Steuerpult mit Fußbedienung und 2 Digitalanzeigen Sonderzubehör:

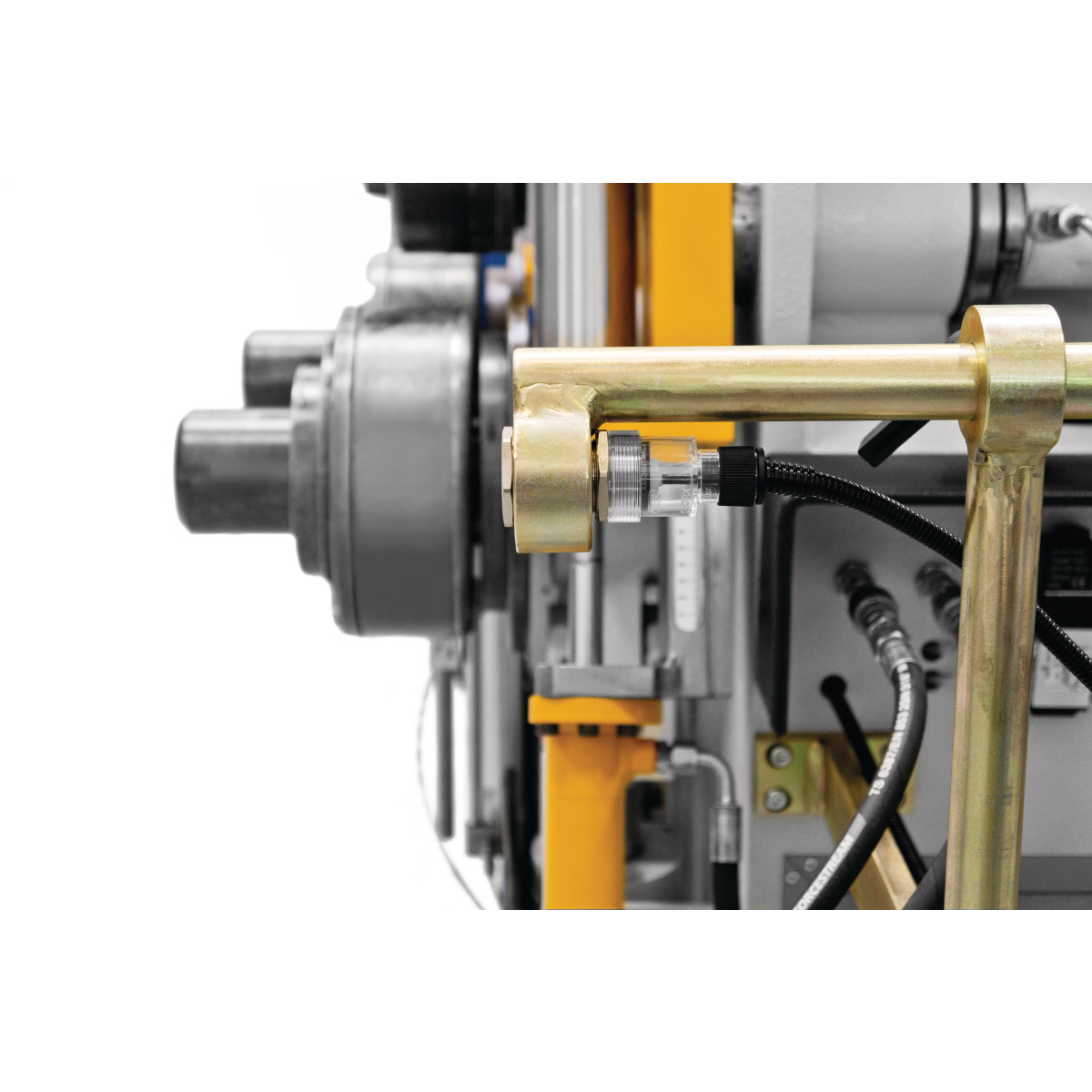

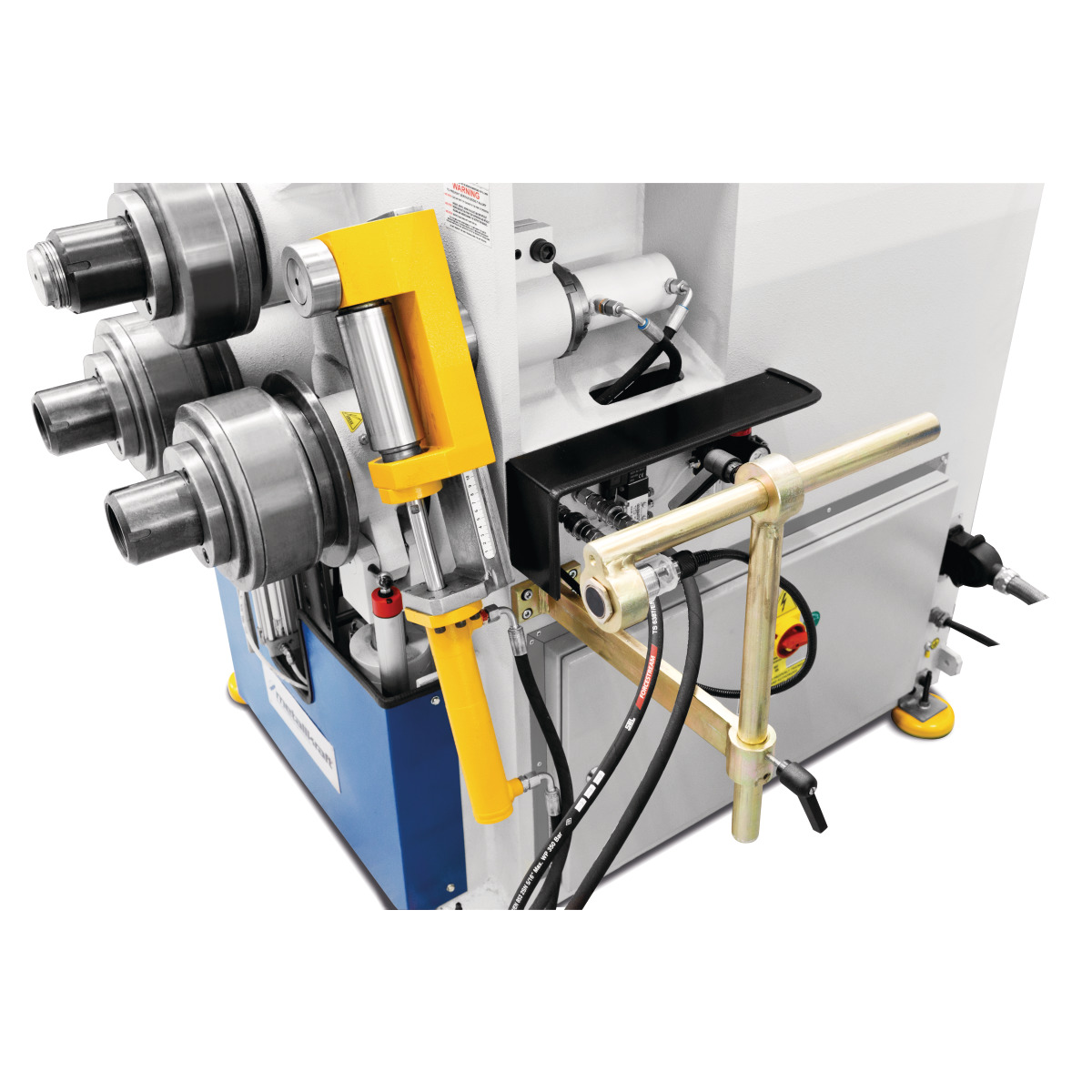

-hydraulische Richtrollen
-Stufenlose einstellbare Walzgeschwindigkeit
-Rohrbiegewalzen
-Winkelbiegewalzen
-Sonderrichtrollen
-Profilbiegewalzen
-Kunststoffwalzen für weiche Materialien

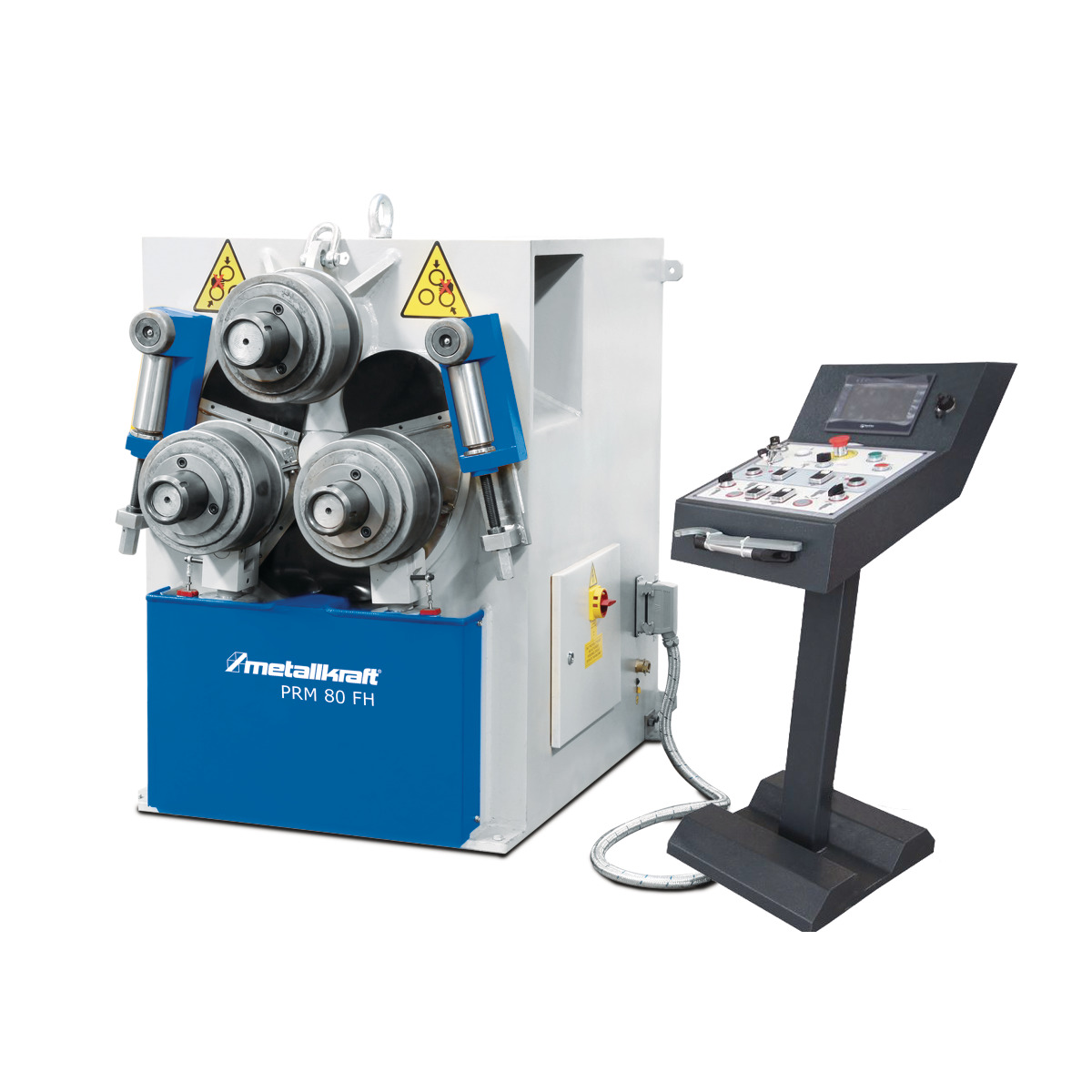

-NC-Steuerung Hinweis:
-Bitte bei Bestellung zu bearbeitende Materialart angeben!
-Biegerollen auf Anfrage
-Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
-auch untypische Größen können auf Anfrage angefertigt werden
Technische Daten:
- Länge ca.: 1450 mm
- Breite/Tiefe ca.: 1000 mm
- Höhe ca.: 1400 mm
- Gewicht ca.: 1700 kg
- Hauptmotor: 4 kW
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 45 mm
- Vierkantmaterial min. Biege-Ø [1]: 500 mm
- Vierkantmaterial Abmessungen [2]: 15 mm
- Vierkantmaterial min. Biege-Ø [2]: 380 mm
- Flachmaterial leichte Achse Abmessungen [1]: 125 x 25 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 600 mm
- Flachmaterial leichte Achse Abmessungen [2]: 60 x 5 mm
- Flachmaterial schwere Achse Abmessungen [1]: 100 x 20 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 2000 mm
- Flachmaterial schwere Achse Abmessungen [2]: 80 x 20 mm
- Flachmaterial schwere Achse Abmessungen [3]: 30 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [3]: 300 mm
- T-Profil Steg oben Abmessungen [1]: 80 x 9 mm
- T-Profil Steg oben min. Biege-Ø [1]: 800 mm
- T-Profil Steg oben Abmessungen [2]: 25 x 3,5 mm
- T-Profil Steg oben min. Biege-Ø [2]: 280 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 70 x 8 mm
- T-Profil Steg außen min. Biege-Ø [1]: 800 mm
- T-Profil Steg außen Abmessungen [2]: 25 x 3,5 mm
- T-Profil Steg außen min. Biege-Ø [2]: 280 mm
- T-Profil Steg innen Abmessungen [1]: 70 x 8 mm
- T-Profil Steg innen min. Biege-Ø [1]: 800 mm
- T-Profil Steg innen Abmessungen [2]: 25 x 3,5 mm
- T-Profil Steg innen min. Biege-Ø [2]: 280 mm
- UPN-Profil Schenkel außen Abmessungen [1]: UPN 140
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 1600 mm
- UPN-Profil Schenkel außen Abmessungen [2]: UPN 120
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 900 mm
- UPN-Profil Schenkel außen Abmessungen [3]: UPN 100
- UPN-Profil Schenkel außen min. Biege-Ø [3]: 600 mm
- UPN-Profil Schenkel innen Abmessungen [1]: UPN 140
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 1600 mm
- UPN-Profil Schenkel innen Abmessungen [2]: UPN 120
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 1000 mm
- UPN-Profil Schenkel innen Abmessungen [3]: UPN 100
- UPN-Profil Schenkel innen min. Biege-Ø [3]: 800 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Wellendurchmesser oben: 80 mm
- Wellendurchmesser unten: 70 mm
- Walzendurchmesser oben: 245 mm
- Walzendurchmesser unten: 245 mm
- Geschwindigkeit: 6 m/min
