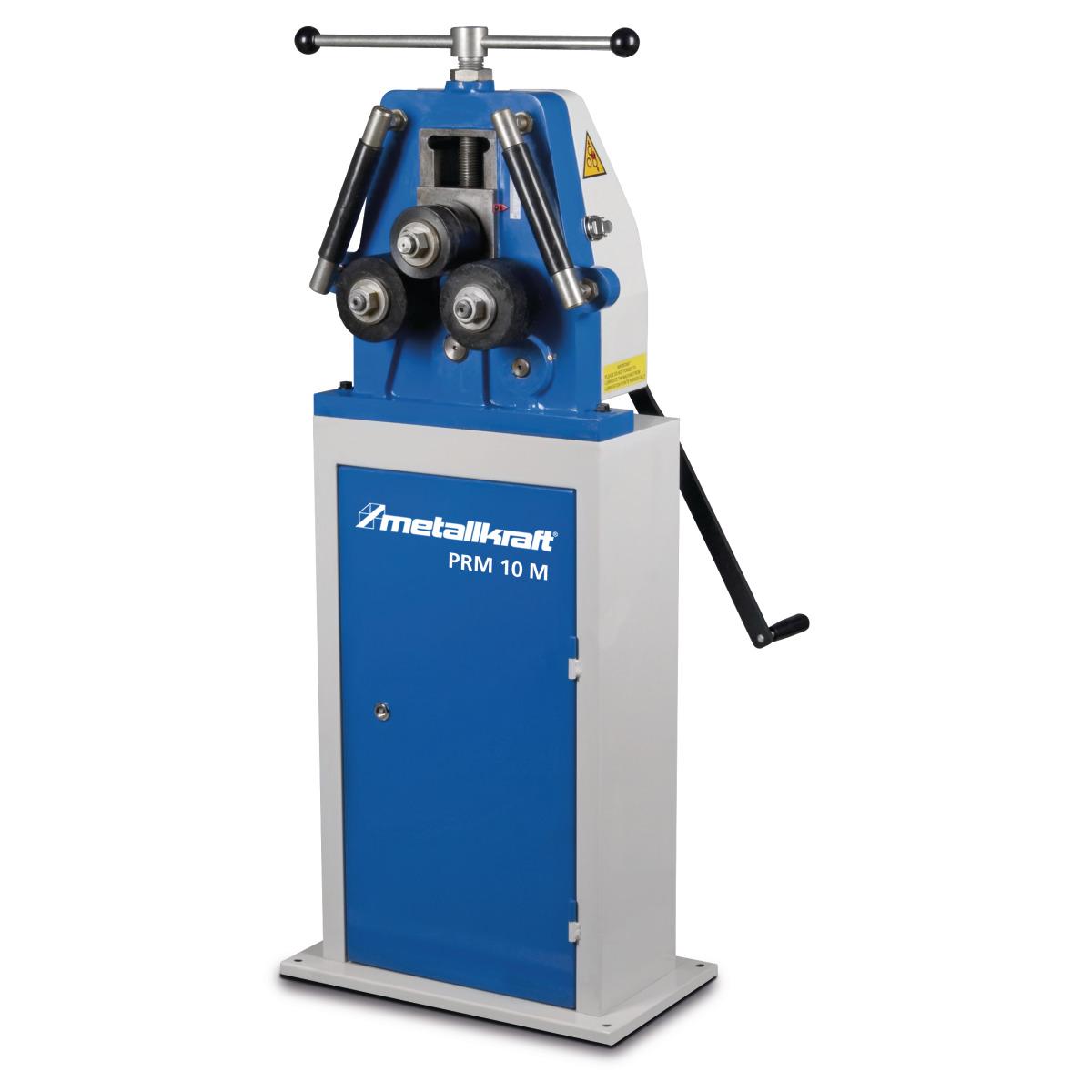

Metallkraft Manuelle Ringbiegemaschine PRM 10 M
Beschreibung:
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-zum Rundbiegen von Vierkantmaterial
-stabile Konstruktion, am Boden fixierbar
-Antrieb der zwei unteren Walzen mittels Handkurbel
-Walzen gehärtet und geschliffen
-Wellen aus Stahl, gehärtet und geschliffen
-Zustellung über obere Walze PRM 10 E
-motorische Ausführung
-horizontale und vertikale Arbeitsmöglichkeit
-kraftvoller 2-stufiger 400Volt Motor
-Links-/Rechtslauf mittels Fußpedal
Technische Daten:
- Länge ca.: 620 mm
- Breite/Tiefe ca.: 560 mm
- Höhe ca.: 1440 mm
- Gewicht ca.: 165 kg
- Quadratrohr Abmessungen [1]: 30 x 2 mm
- Quadratrohr min. Biege-Ø [1]: 900 mm
- Quadratrohr Abmessungen [2]: 20 x 2 mm
- Quadratrohr min. Biege-Ø [2]: 600 mm
- Rechteckrohr schwere Achse Abmessungen [1]: 38 x 20 x 2 mm
- Rechteckrohr schwere Achse min. Biege-Ø [1]: 1000 mm
- Rechteckrohr schwere Achse Abmessungen [2]: 30 x 15 x 1,5 mm
- Rechteckrohr schwere Achse min. Biege-Ø [2]: 600 mm
- Rundrohr Abmessungen [1]: 25,4 x 2 mm
- Rundrohr min. Biege-Ø [1]: 800 mm
- Rundrohr Abmessungen [2]: 19,05 x 1,5 mm
- Rundrohr min. Biege-Ø [2]: 400 mm
- Rundes Profil Abmessungen [1]: 27 mm
- Rundes Profil min. Biege-Ø [1]: 500 mm
- Rundes Profil Abmessungen [2]: 17 mm
- Rundes Profil min. Biege-Ø [2]: 160 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1]: 35 x 35 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1]: 800 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [2]: 400 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1]: 35 x 35 x 4 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1]: 800 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [2]: 400
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 20 mm
- Vierkantmaterial min. Biege-Ø [1]: 500 mm
- Vierkantmaterial Abmessungen [2]: 10 mm
- Vierkantmaterial min. Biege-Ø [2]: 160 mm
- Flachmaterial leichte Achse Abmessungen [1]: 50 x 10 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 400 mm
- Flachmaterial leichte Achse Abmessungen [2]: 40 x 5 mm
- Flachmaterial leichte Achse min. Biege-Ø [2]: 160 mm
- Flachmaterial schwere Achse Abmessungen [1]: 30 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 500 mm
- Flachmaterial schwere Achse Abmessungen [2]: 20 x 5 mm
- Flachmaterial schwere Achse min. Biege-Ø [2]: 190 mm
- T-Profil Steg oben Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg oben min. Biege-Ø [1]: 600 mm
- T-Profil Steg oben Abmessungen [2]: 30 x 4 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg außen min. Biege-Ø [1]: 600 mm
- T-Profil Steg außen Abmessungen [2]: 30 x 4 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg innen min. Biege-Ø [1]: 600 mm
- T-Profil Steg innen Abmessungen [2]: 30 x 4 mm
- T-Profil Steg innen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel außen Abmessungen [1]: U40x20 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 700 mm
- UPN-Profil Schenkel außen Abmessungen [2]: U30 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel innen Abmessungen [1]: U40x20 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 700 mm
- UPN-Profil Schenkel innen Abmessungen [2]: U30 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 500 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Wellendurchmesser oben: 30 mm
- Wellendurchmesser unten: 30 mm
- Walzendurchmesser oben: 98 mm
- Walzendurchmesser unten: 118 mm
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-zum Rundbiegen von Vierkantmaterial
-stabile Konstruktion, am Boden fixierbar
-Antrieb der zwei unteren Walzen mittels Handkurbel
-Walzen gehärtet und geschliffen
-Wellen aus Stahl, gehärtet und geschliffen
-Zustellung über obere Walze PRM 10 E
-motorische Ausführung
-horizontale und vertikale Arbeitsmöglichkeit
-kraftvoller 2-stufiger 400Volt Motor
-Links-/Rechtslauf mittels Fußpedal
Technische Daten:
- Länge ca.: 620 mm
- Breite/Tiefe ca.: 560 mm
- Höhe ca.: 1440 mm
- Gewicht ca.: 165 kg
- Quadratrohr Abmessungen [1]: 30 x 2 mm
- Quadratrohr min. Biege-Ø [1]: 900 mm
- Quadratrohr Abmessungen [2]: 20 x 2 mm
- Quadratrohr min. Biege-Ø [2]: 600 mm
- Rechteckrohr schwere Achse Abmessungen [1]: 38 x 20 x 2 mm
- Rechteckrohr schwere Achse min. Biege-Ø [1]: 1000 mm
- Rechteckrohr schwere Achse Abmessungen [2]: 30 x 15 x 1,5 mm
- Rechteckrohr schwere Achse min. Biege-Ø [2]: 600 mm
- Rundrohr Abmessungen [1]: 25,4 x 2 mm
- Rundrohr min. Biege-Ø [1]: 800 mm
- Rundrohr Abmessungen [2]: 19,05 x 1,5 mm
- Rundrohr min. Biege-Ø [2]: 400 mm
- Rundes Profil Abmessungen [1]: 27 mm
- Rundes Profil min. Biege-Ø [1]: 500 mm
- Rundes Profil Abmessungen [2]: 17 mm
- Rundes Profil min. Biege-Ø [2]: 160 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1]: 35 x 35 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1]: 800 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [2]: 400 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1]: 35 x 35 x 4 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1]: 800 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [2]: 400
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 20 mm
- Vierkantmaterial min. Biege-Ø [1]: 500 mm
- Vierkantmaterial Abmessungen [2]: 10 mm
- Vierkantmaterial min. Biege-Ø [2]: 160 mm
- Flachmaterial leichte Achse Abmessungen [1]: 50 x 10 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 400 mm
- Flachmaterial leichte Achse Abmessungen [2]: 40 x 5 mm
- Flachmaterial leichte Achse min. Biege-Ø [2]: 160 mm
- Flachmaterial schwere Achse Abmessungen [1]: 30 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 500 mm
- Flachmaterial schwere Achse Abmessungen [2]: 20 x 5 mm
- Flachmaterial schwere Achse min. Biege-Ø [2]: 190 mm
- T-Profil Steg oben Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg oben min. Biege-Ø [1]: 600 mm
- T-Profil Steg oben Abmessungen [2]: 30 x 4 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg außen min. Biege-Ø [1]: 600 mm
- T-Profil Steg außen Abmessungen [2]: 30 x 4 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 35 x 4,5 mm
- T-Profil Steg innen min. Biege-Ø [1]: 600 mm
- T-Profil Steg innen Abmessungen [2]: 30 x 4 mm
- T-Profil Steg innen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel außen Abmessungen [1]: U40x20 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 700 mm
- UPN-Profil Schenkel außen Abmessungen [2]: U30 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel innen Abmessungen [1]: U40x20 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 700 mm
- UPN-Profil Schenkel innen Abmessungen [2]: U30 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 500 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Wellendurchmesser oben: 30 mm
- Wellendurchmesser unten: 30 mm
- Walzendurchmesser oben: 98 mm
- Walzendurchmesser unten: 118 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
