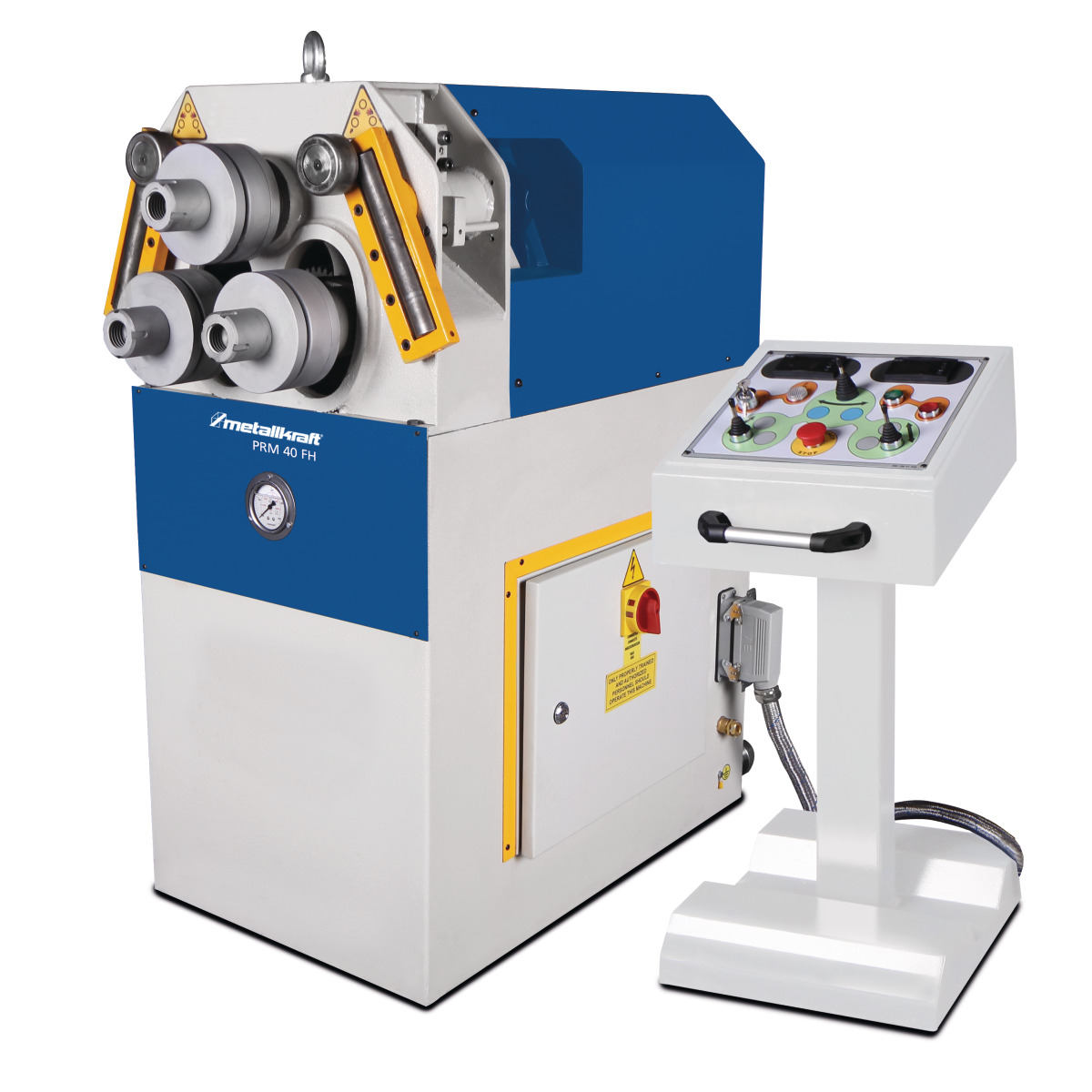

Metallkraft Motorische Ringbiegemaschine PRM 40 FH

Art.Nr.:: 3812040
Lieferzeit:: 8-14 Werktage (Ausland abweichend)
Lagerbestand:: Stk

15.172,50 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Schwere Gußkonstruktion

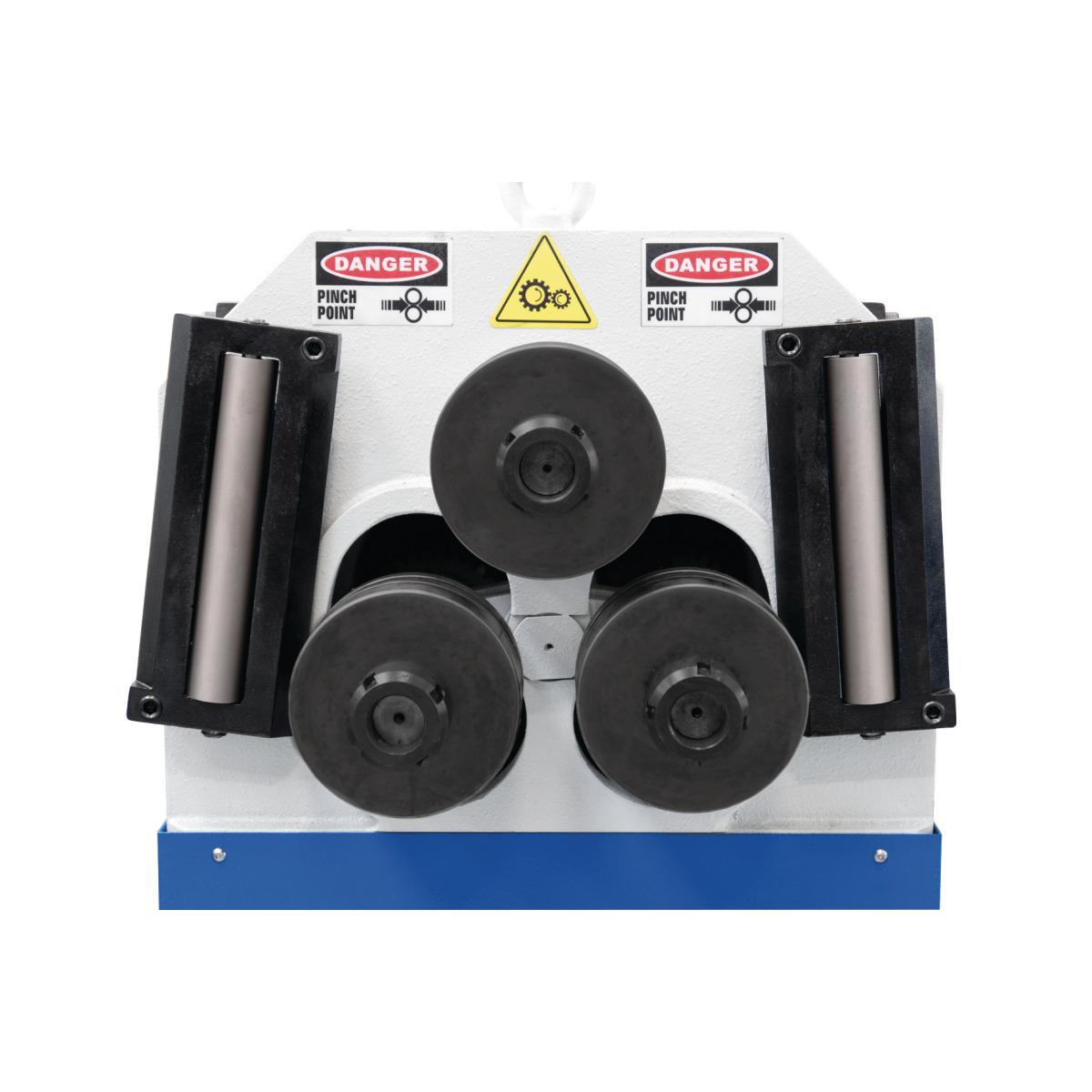

gehärtete Biegerollen
Wellen aus Spezialstahl, gehärtet und geschliffen

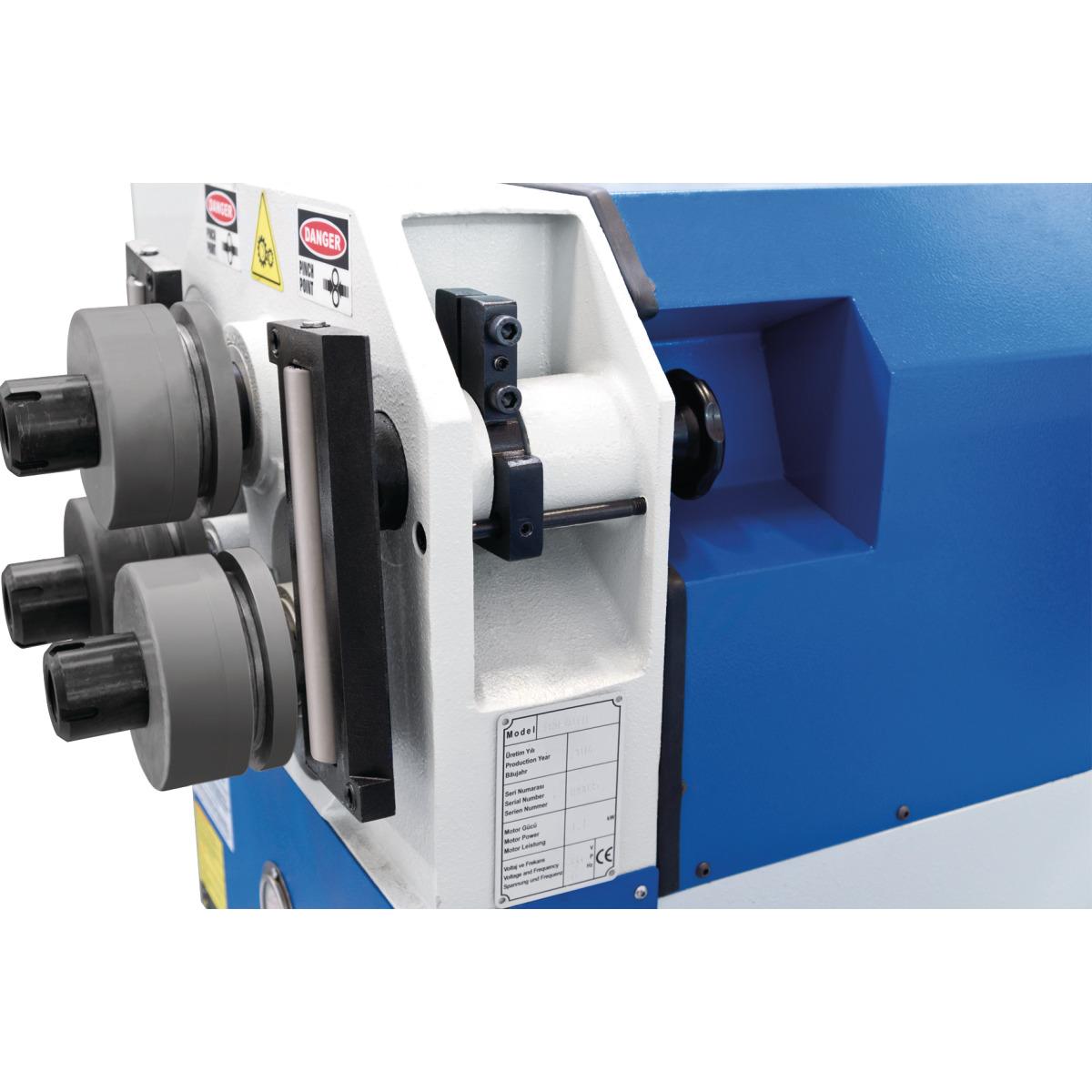

Seitliche Richtrollen, stufenlos verstellbar
Alle 3 Walzen über Getriebe angetrieben
Horizontale und vertikale Arbeitsposition
Geeignet für besonders kleine Biegedurchmesser

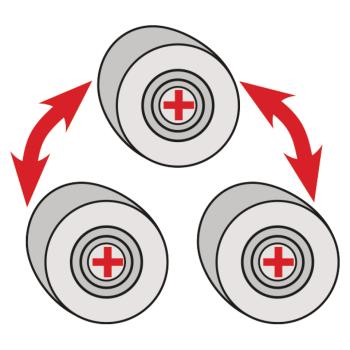

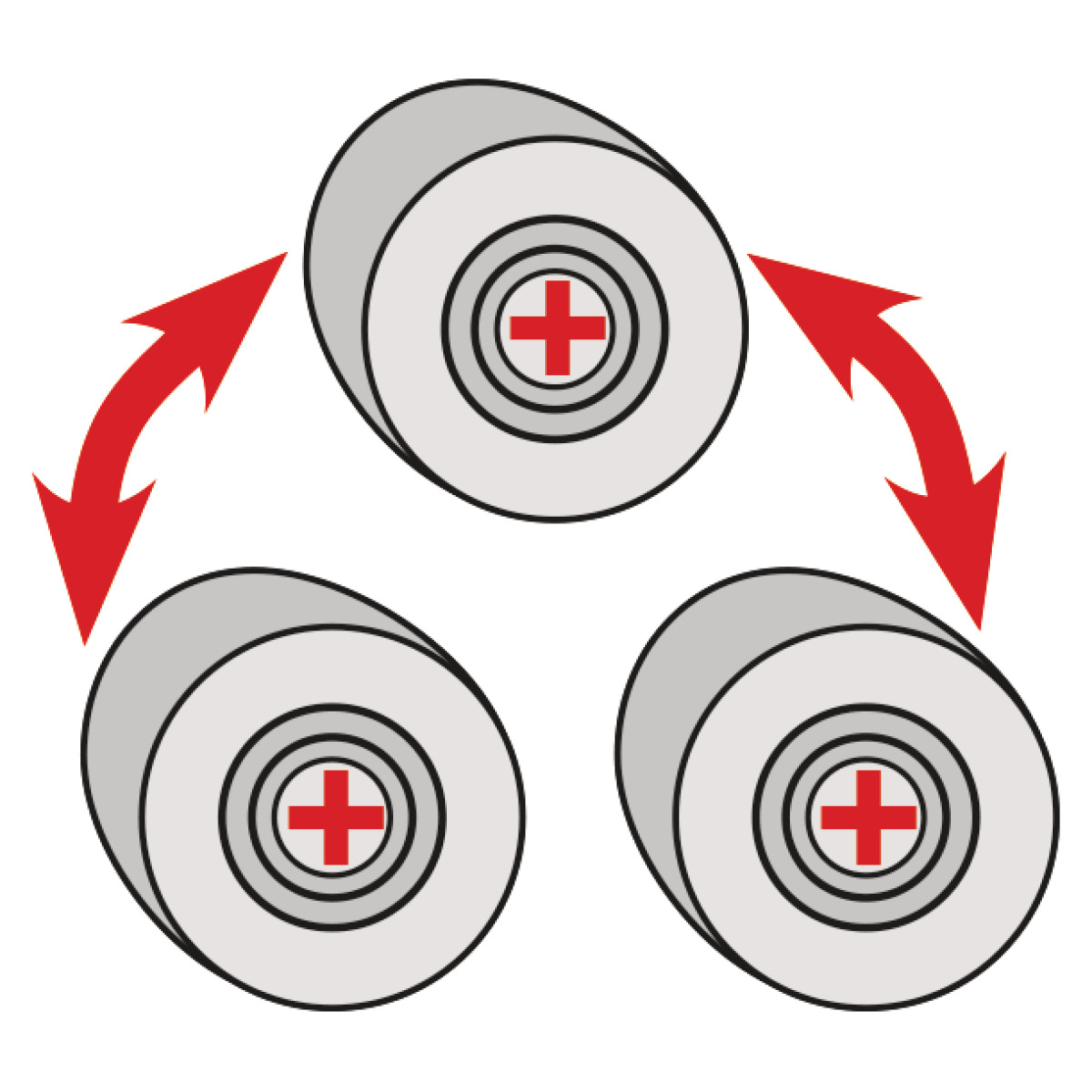

Geeignet für besonders kleine Biegedurchmesser wegen orbital zustellbarer unterer Walzen

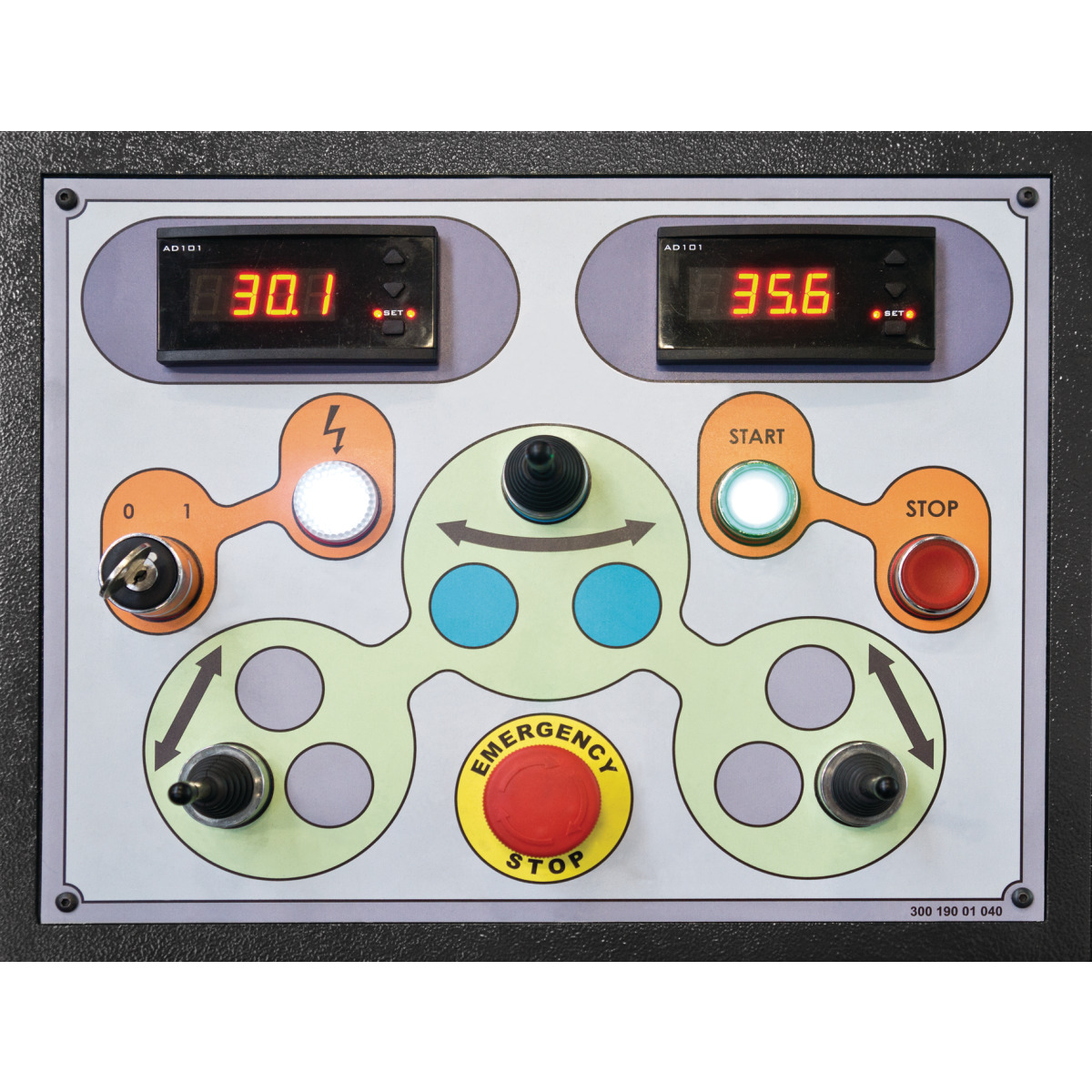

mobiles Bedienpult mit zwei Digitalanzeigen für die Zustellwalzen
Richtrollen serienmäßig zum Biegen von Winkeleisen geeignet

Sonderzubehör

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de

Technische Daten:

Abmessungen und Gewichte

Länge (Produkt) ca.: 1050 mm
Breite/Tiefe (Produkt) ca.: 500 mm
Höhe (Produkt) ca.: 1250 mm
Gewicht (Netto) ca.: 350 kg

Biegeleistungen Profil-Typ Standard

Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1]: 18 mm
Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 250 mm
Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 50 x 12 mm
Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 8 mm
Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 5 mm
T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 5 mm
T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 5 mm
T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: UPN 40 x 20 mm
UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 350 mm
UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: U30x15 mm
UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 500 mm
Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7

Biegeleistungen Profil-Typ optional

Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 25 x 2 mm
Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 450 mm
Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 15 x 2,5 mm
Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 500 mm
Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 25,4 x 2,3 mm
Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1]: 22 mm
Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 200 mm
gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 35 x 5 mm
gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 30 x 4 mm
gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 550 mm
Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7

Elektrische Daten

Leistung Antriebsmotor: 1,1 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz

Maschinendaten

Wellendurchmesser oben: 35 mm
Wellendurchmesser unten: 35 mm
Walzendurchmesser oben: 137 mm
Walzendurchmesser unten: 137 mm
Geschwindigkeit: 7 m/min

Lieferumfang:

Standard Biegerollen
Digitalanzeigen für Zustellwalzen
mobiles Bedienpult
Richtrollen
Unterbau

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
