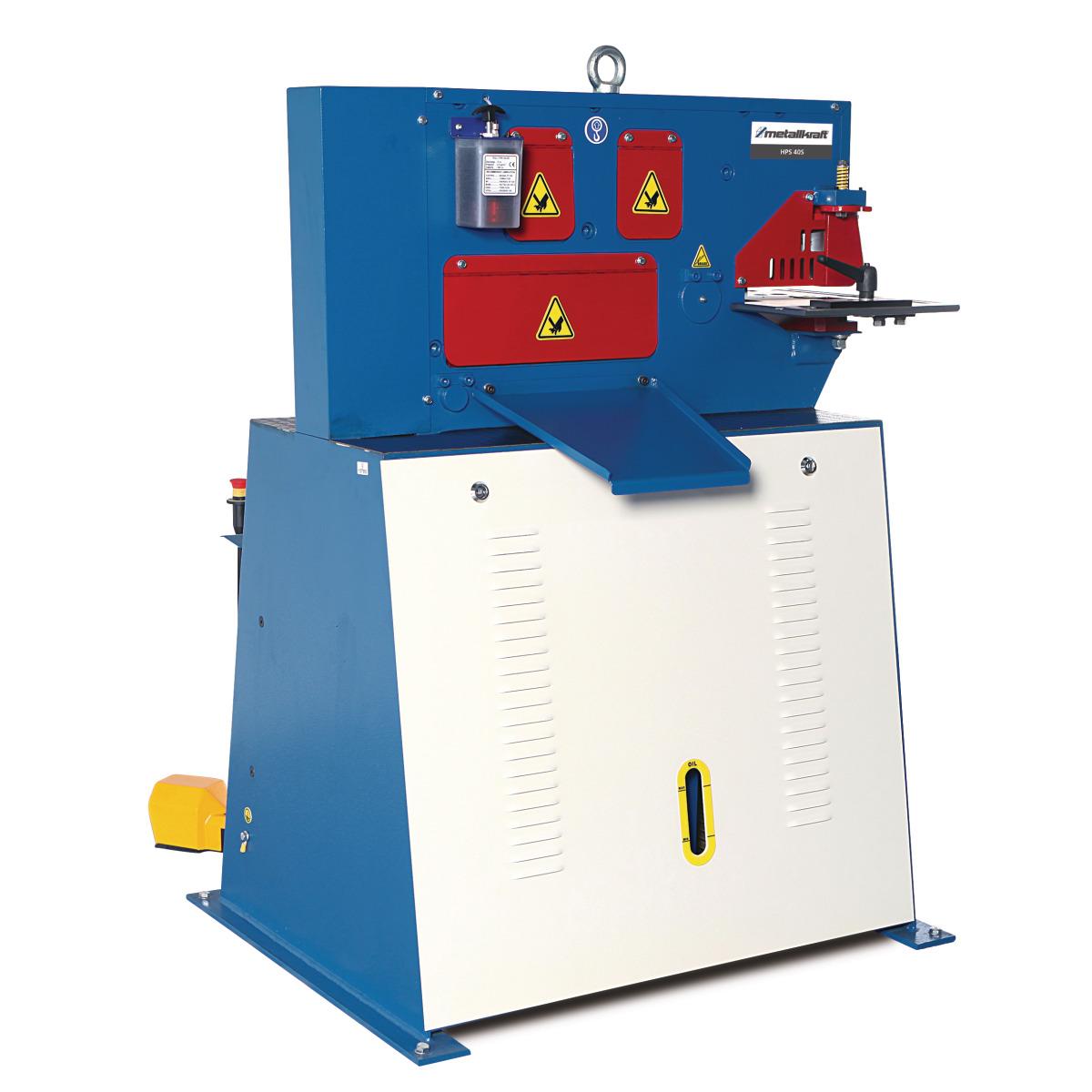

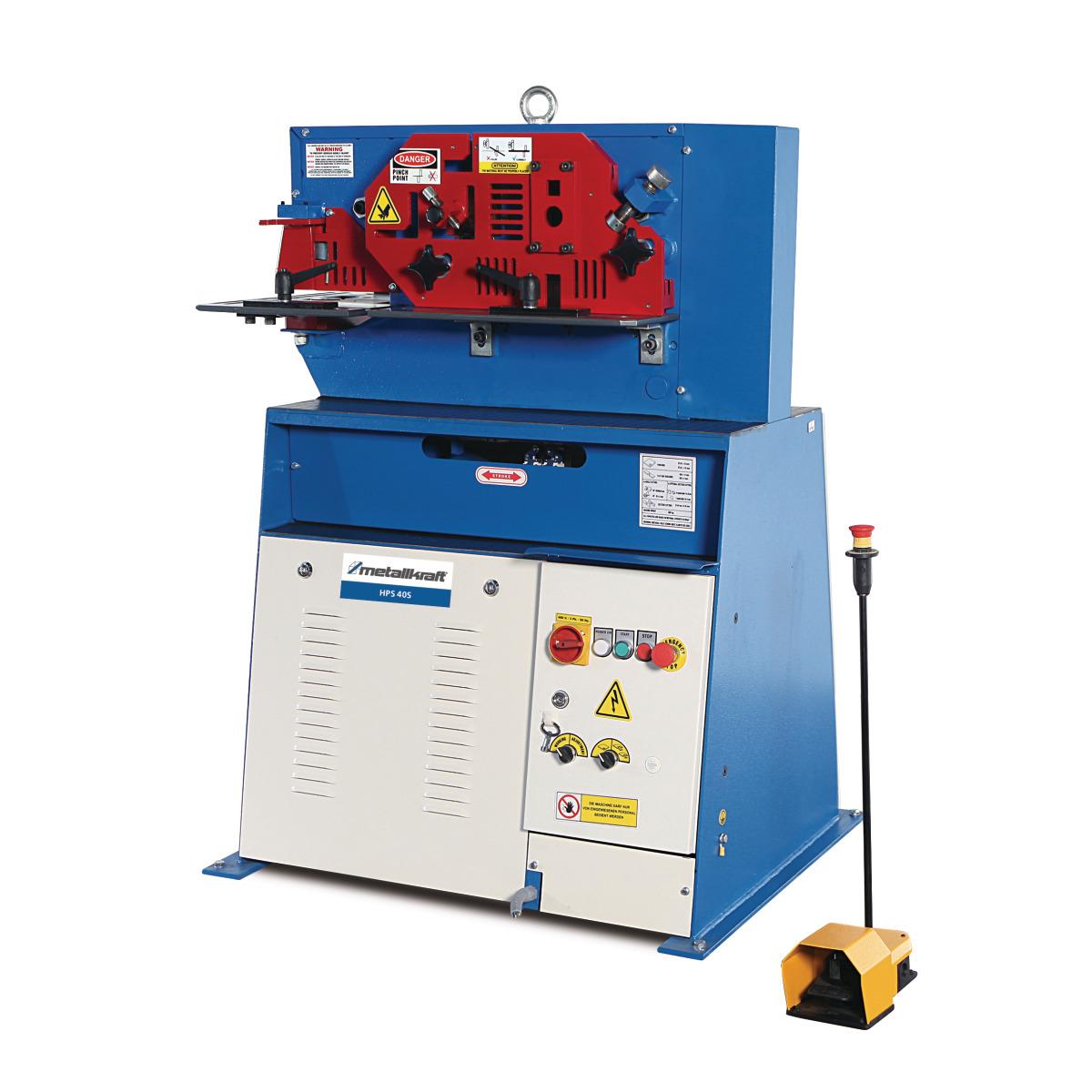

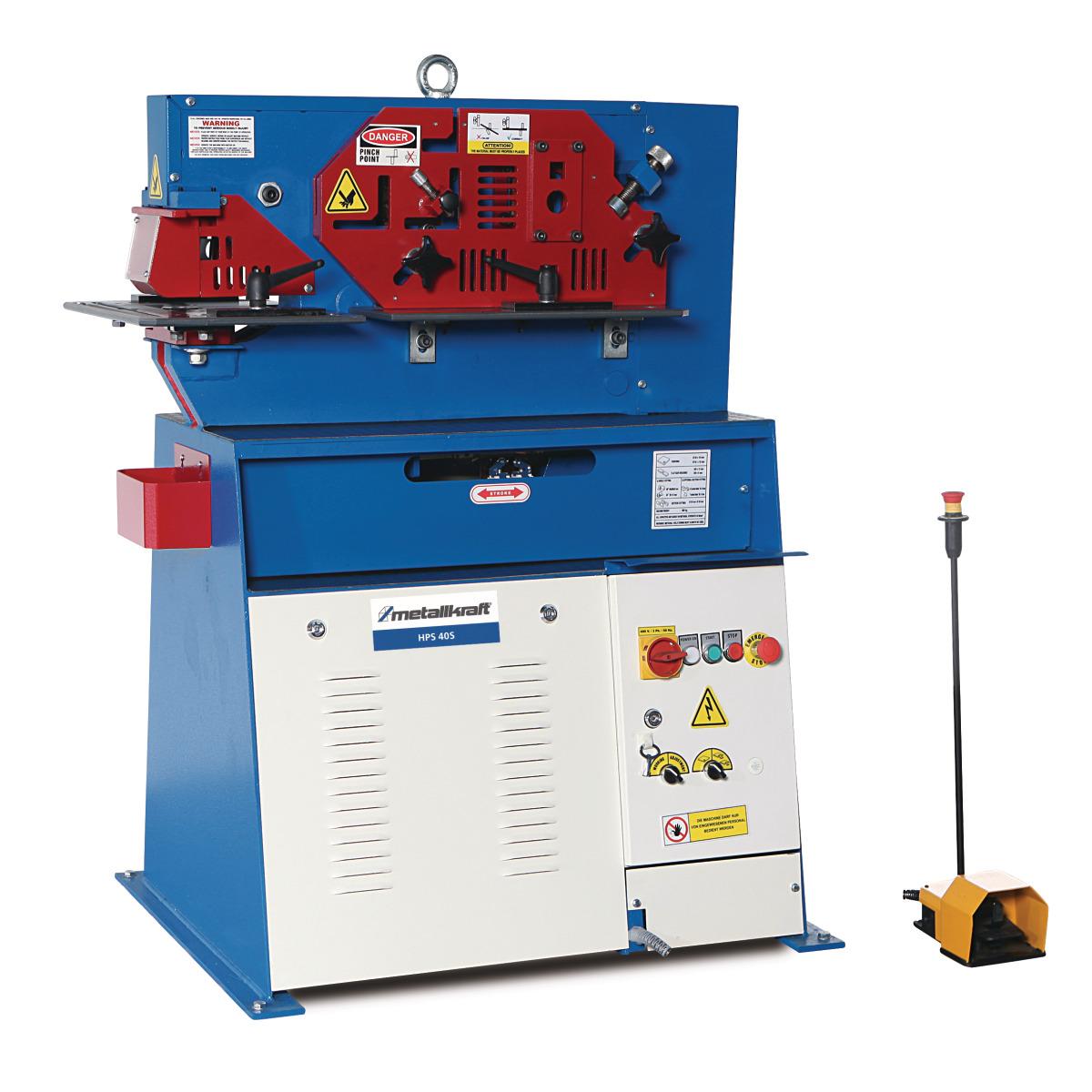

Metallkraft Hydraulische Profilstahlschere/Lochstanze HPS 40 S

• Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
• DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
• Stufenlose Einstellung des Hubwegs
• Größere Ausladung für Stanzstation mit 620 mm optional, ab HPS 55DS erhältlich
• Schwere und stabile Schweißkonstruktion
• Ab HPS 45S serienmäßig mit Ausklinkmesser
• Mit kraftvollem 400 Volt Motor
• V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
• Zweistufiges Fußpedal für Tippbetrieb
• Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglich (außer HPS 40S)

Vorteile des Stanzens gegenüber dem Bohren:

• Hohe Zeitersparnis - Taktzeiten
• Keine Späne
• Keine Kühlung

Hinweis:

• Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1100 mm
• Breite/Tiefe (Produkt) ca.: 800 mm
• Höhe (Produkt) ca.: 1520 mm
• Gewicht (Netto) ca.: 580 kg

Ausklinkstation

• V-Ausklinkwerkzeuge (Zubehör): 100 x 100 x 8 mm

Elektrische Daten

• Leistung Antriebsmotor: 3 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Flachstahlschere

• Flachstahlschere Material Breite x Stärke max.: 200 x 13 mm
• Flachstahlschere Material Breite max. x Stärke: 300 x 6 mm
• Flachstahlschere Messerlänge: 356 mm
• Flachstahlschere Winkelschnitt 45° Schenkellänge max. x Stärke max.: 80 x 10 mm
• Flachstahlschere Arbeitshöhe: 980 mm

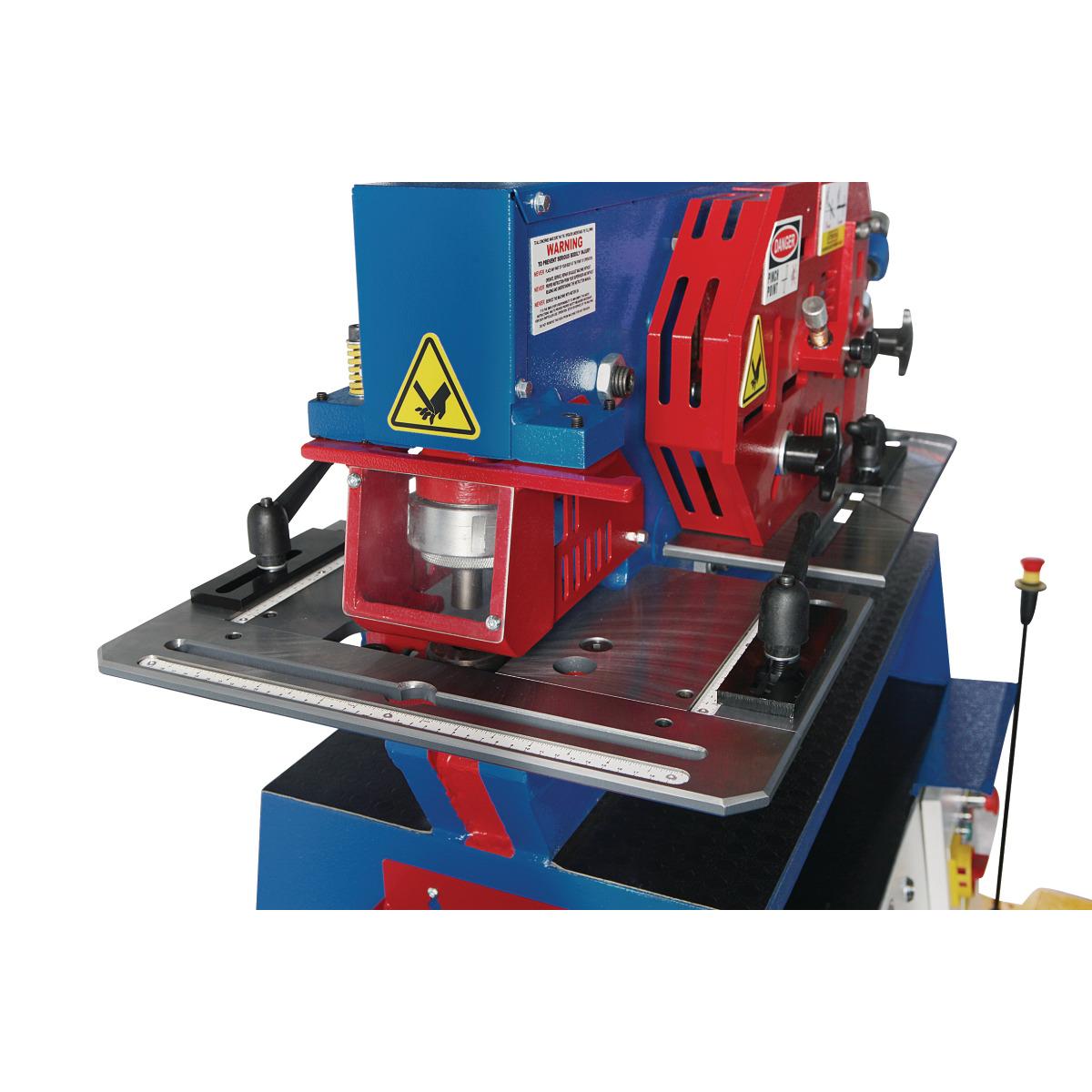

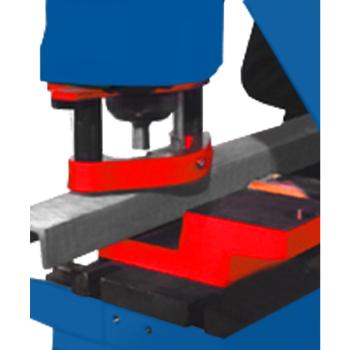

Stanzstation

• Stanzdruck: 40 t
• Stanzstation Durchmesser x Blechstärke max. (Stahl 400 N/mm²): 20 x 15 mm
• Stanzstation Durchmesser max. x Blechstärke (Stahl 400 N/mm²): 30 x 10 mm
• Stanzstation Ausladung: 175 mm
• Stanzstation Hubweg max.: 50 mm
• Stanzstation Hubanzahl: 20 /min
• Stanzstation Arbeitshöhe: 980 mm

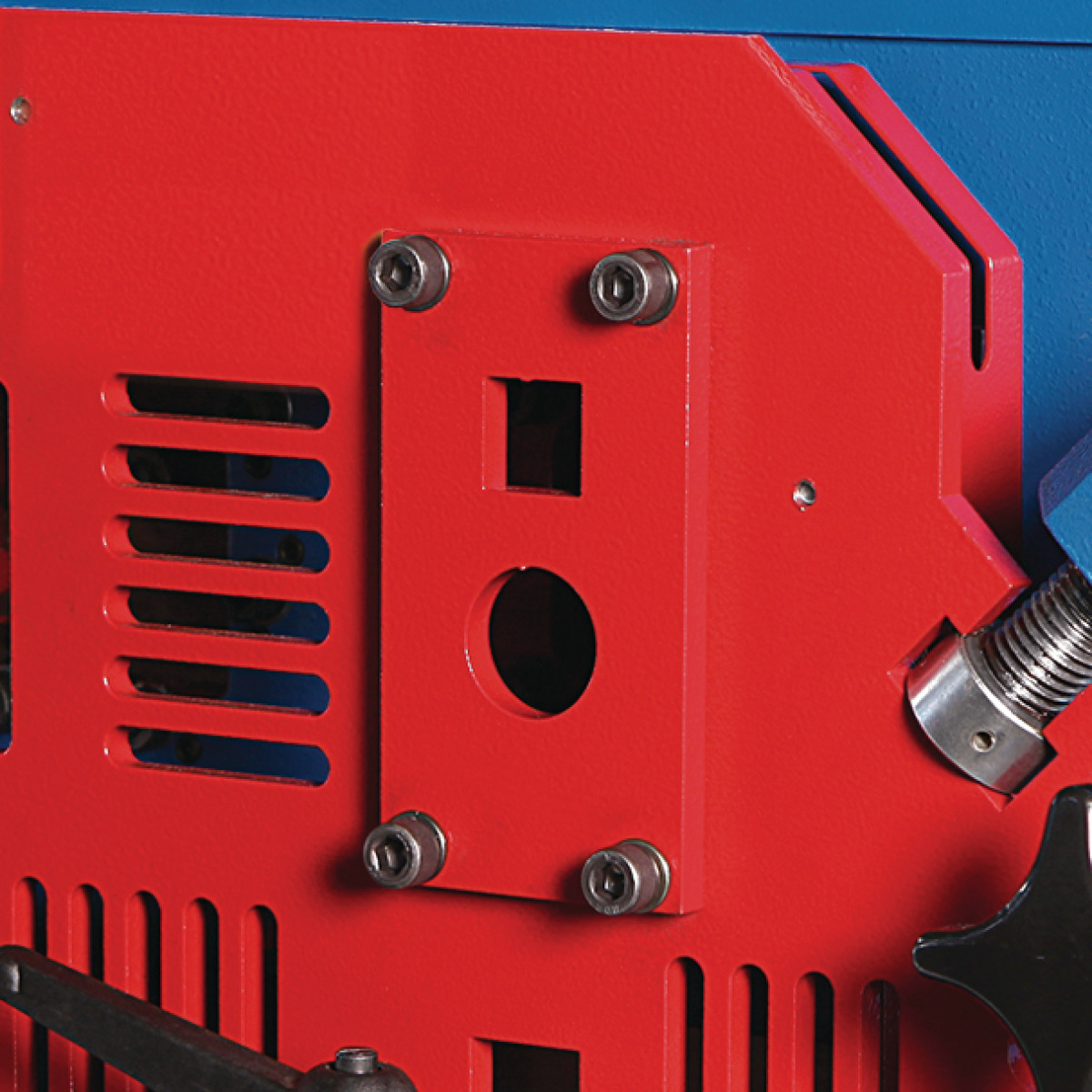

Stahlstabschere

• Stahlstabschere Kapazität Rundmaterial: 30 mm
• Stahlstabschere Kapazität quadratisches Material: 25 mm

Winkelstahlschere

• Winkelstahlschere Schnittkapazität 90° L-Profil: 80 x 80 x 8 mm
• Winkelstahlschere Schnittkapazität 45° L-Profil: 50 x 6 mm
• Winkelstahlschere Schnittkapazität U-I Profil (Zubehör): 76 x 38 mm
• Winkelstahlschere Schnittkapazitä T-Profil (Zubehör): 38 x 6 mm
• Winkelstahlschere Arbeitshöhe: 1100 mm

Lieferumfang:

• Stanzstation
• Flachstahlschere
• Winkelstahlschere
• Profilstahlschere mit Rund- und Vierkantmesser
• Stempelaufnahme mit Bajonettverschluss
• Stempel- und Matrizenreduzierungen Nr. 1, Nr. 2, Nr. 3, Nr. 30, Nr. 45, Nr. 60

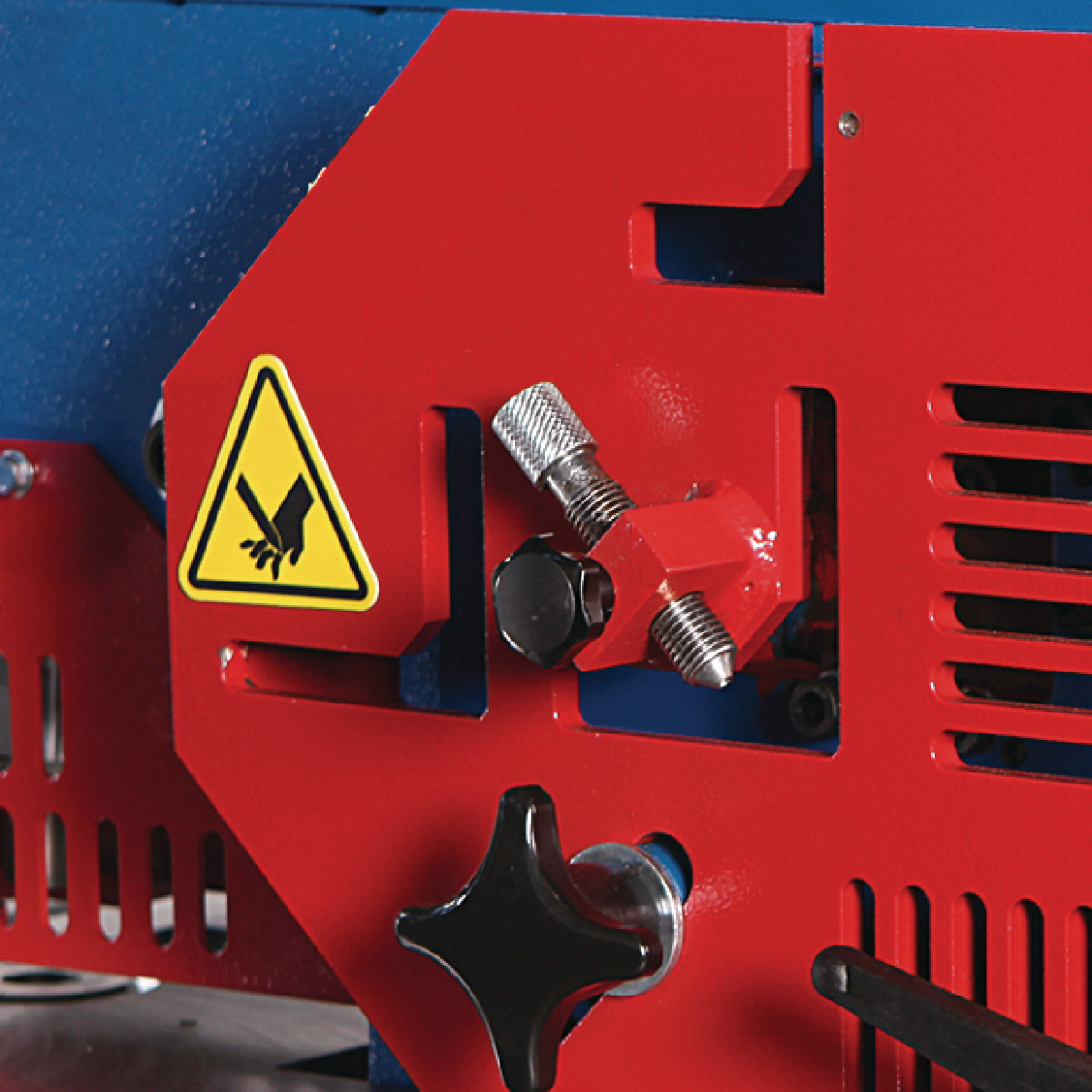

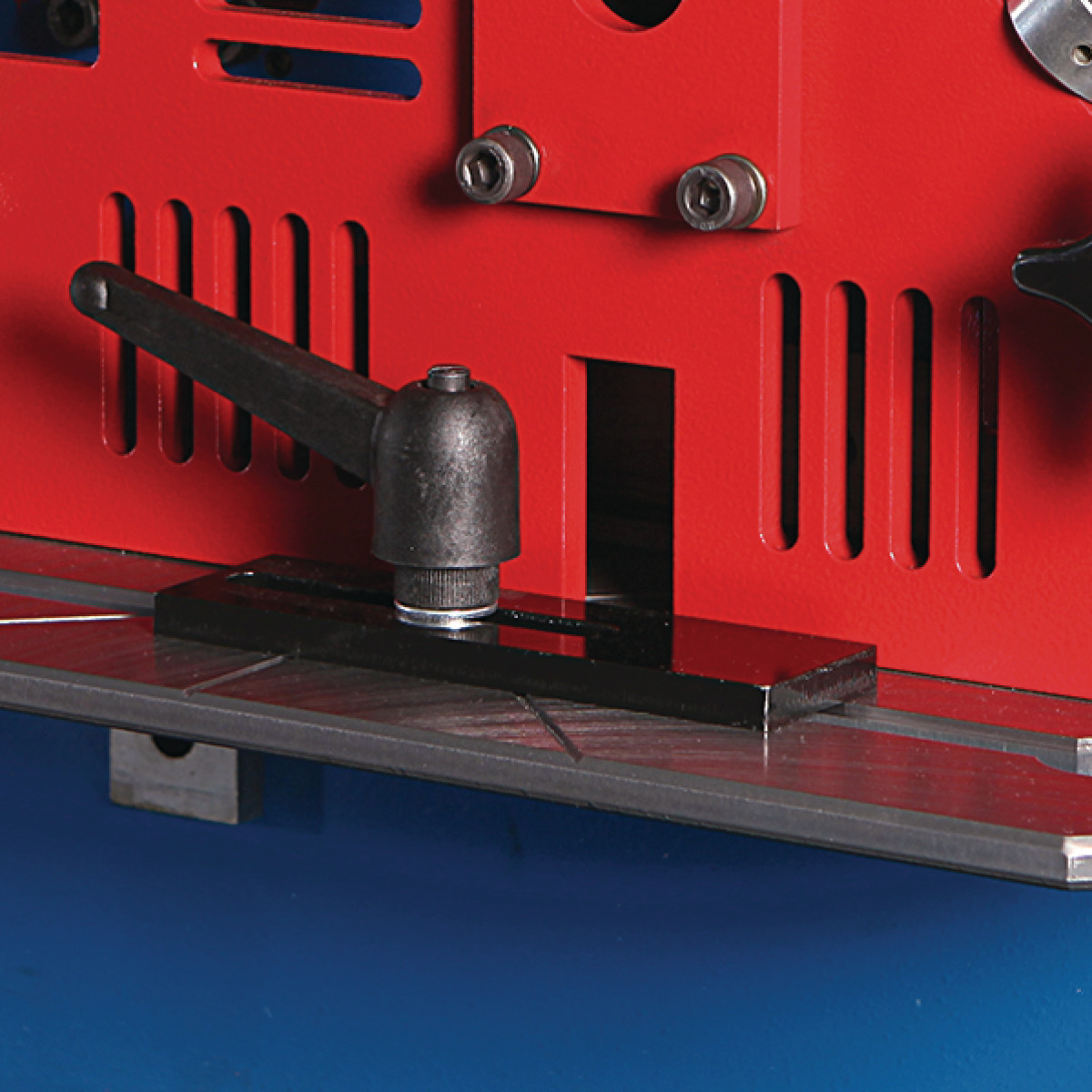

• Stanze und Flachstahlschere mit verstellbaren Anschlägen
• Hakenschlüssel
• Fußpedal
• Hydrauliköl
