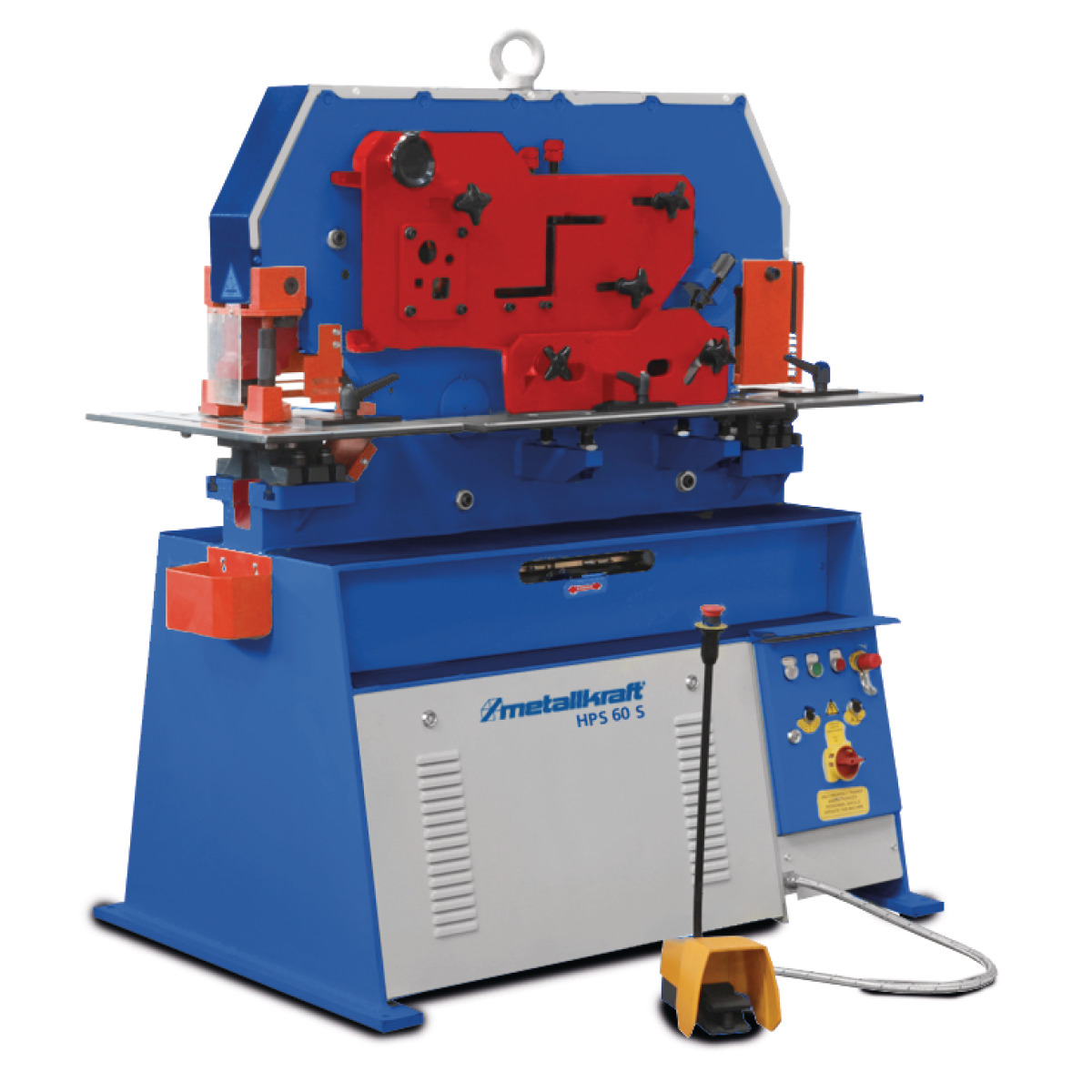

Metallkraft Hydraulische Profilstahlschere/Lochstanze HPS 60 S

• Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
• DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
• Stufenlose Einstellung des Hubwegs
• Größere Ausladung für Stanzstation mit 620 mm optional, ab HPS 55DS erhältlich
• Schwere und stabile Schweißkonstruktion
• Ab HPS 45S serienmäßig mit Ausklinkmesser
• Mit kraftvollem 400 Volt Motor
• V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
• Zweistufiges Fußpedal für Tippbetrieb
• Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglich (außer HPS 40S)

Vorteile des Stanzens gegenüber dem Bohren:

• Hohe Zeitersparnis - Taktzeiten
• Keine Späne
• Keine Kühlung

Hinweis:

• Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1520 mm
• Breite/Tiefe (Produkt) ca.: 950 mm
• Höhe (Produkt) ca.: 1780 mm
• Gewicht (Netto) ca.: 1440 kg

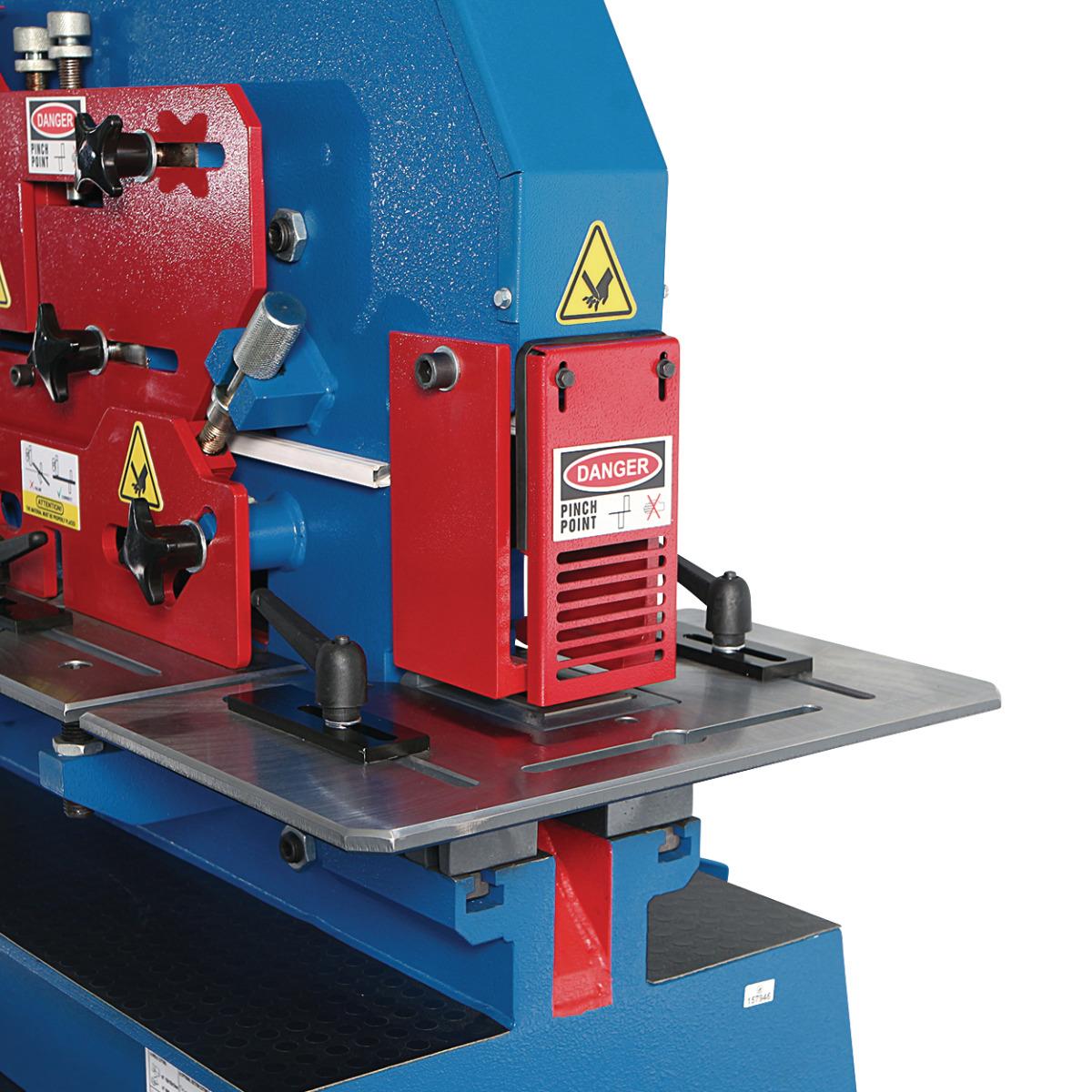

Ausklinkstation

• Ausklinkstation Materialstärke max.: 10 mm
• Ausklinkbreite max.: 42 mm
• Ausklinktiefe max.: 100 mm
• V-Ausklinkwerkzeuge (Zubehör): 100 x 100 x 10 mm

Elektrische Daten

• Leistung Antriebsmotor: 4 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

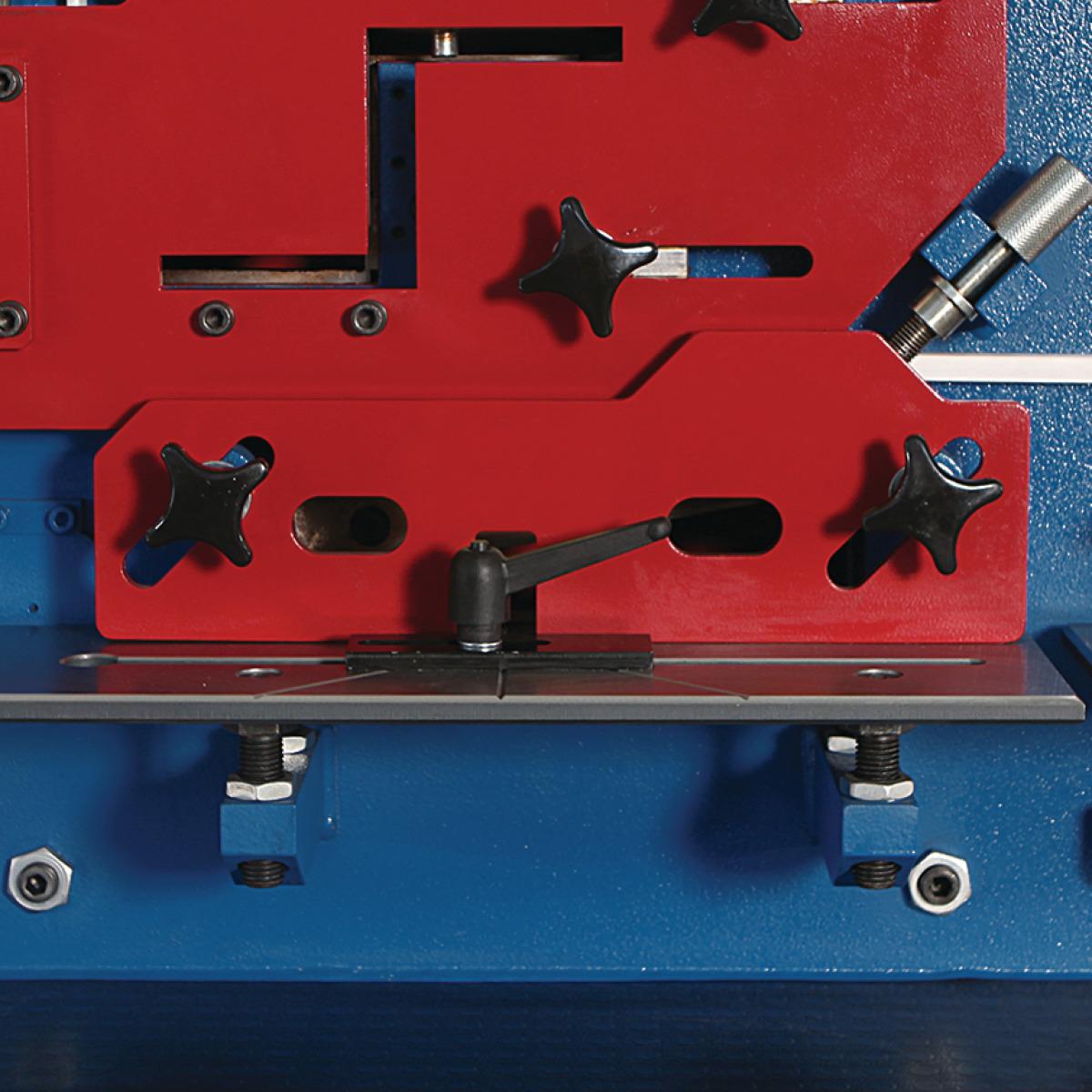

Flachstahlschere

• Flachstahlschere Material Breite x Stärke max.: 200 x 20 mm
• Flachstahlschere Material Breite max. x Stärke: 300 x 15 mm
• Flachstahlschere Messerlänge: 317 mm
• Flachstahlschere Winkelschnitt 45° Schenkellänge max. x Stärke max.: 80 x 10 mm
• Flachstahlschere Arbeitshöhe: 955 mm

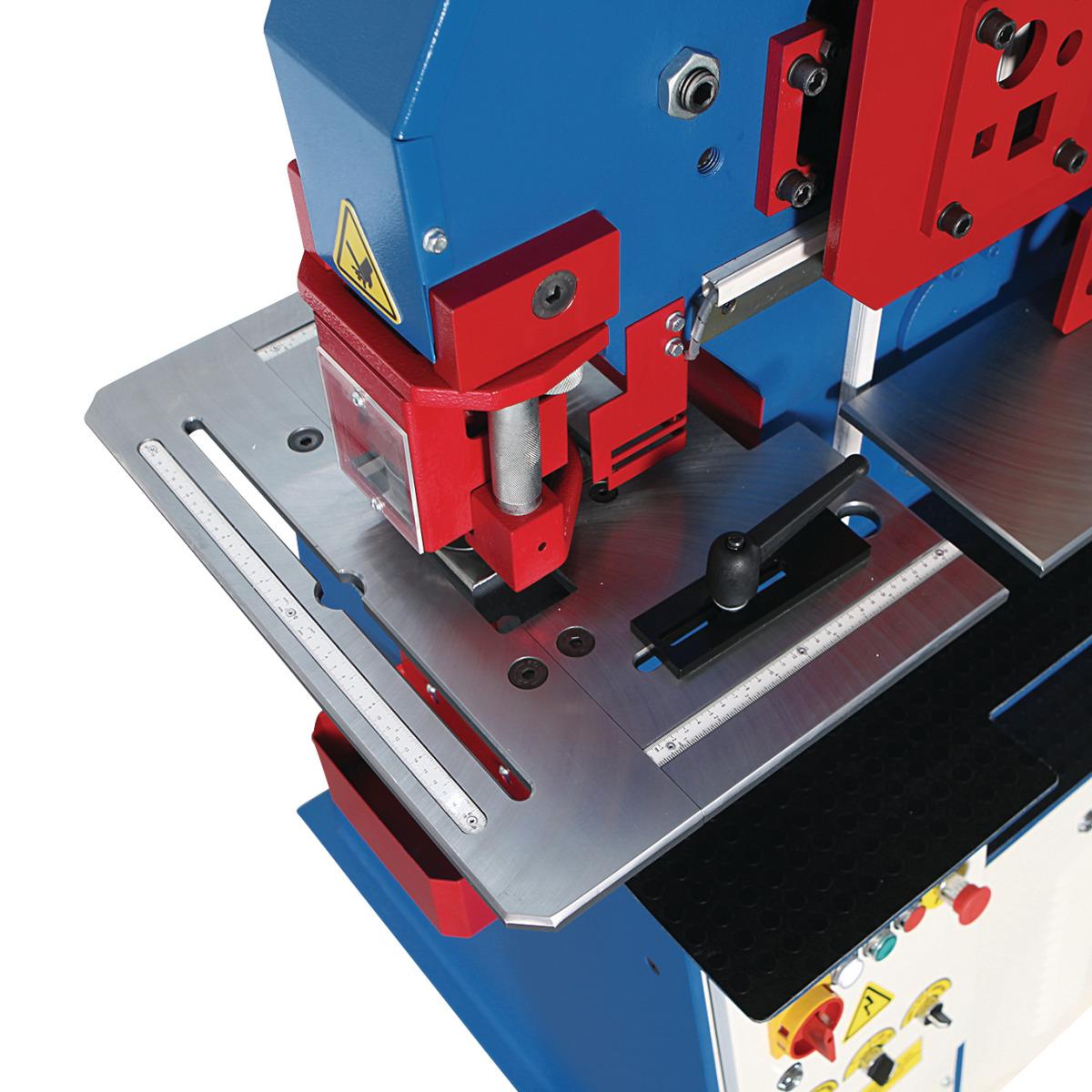

Stanzstation

• Stanzdruck: 60 t
• Stanzstation Durchmesser x Blechstärke max. (Stahl 400 N/mm²): 28 x 15 mm
• Stanzstation Durchmesser max. x Blechstärke (Stahl 400 N/mm²): 38 x 11 mm
• Stanzstation Ausladung: 220 mm
• Stanzstation Hubweg max.: 60 mm
• Stanzstation Hubanzahl: 25 /min
• Stanzstation Arbeitshöhe: 955 mm

Stahlstabschere

• Stahlstabschere Kapazität Rundmaterial: 40 mm
• Stahlstabschere Kapazität quadratisches Material: 40 mm

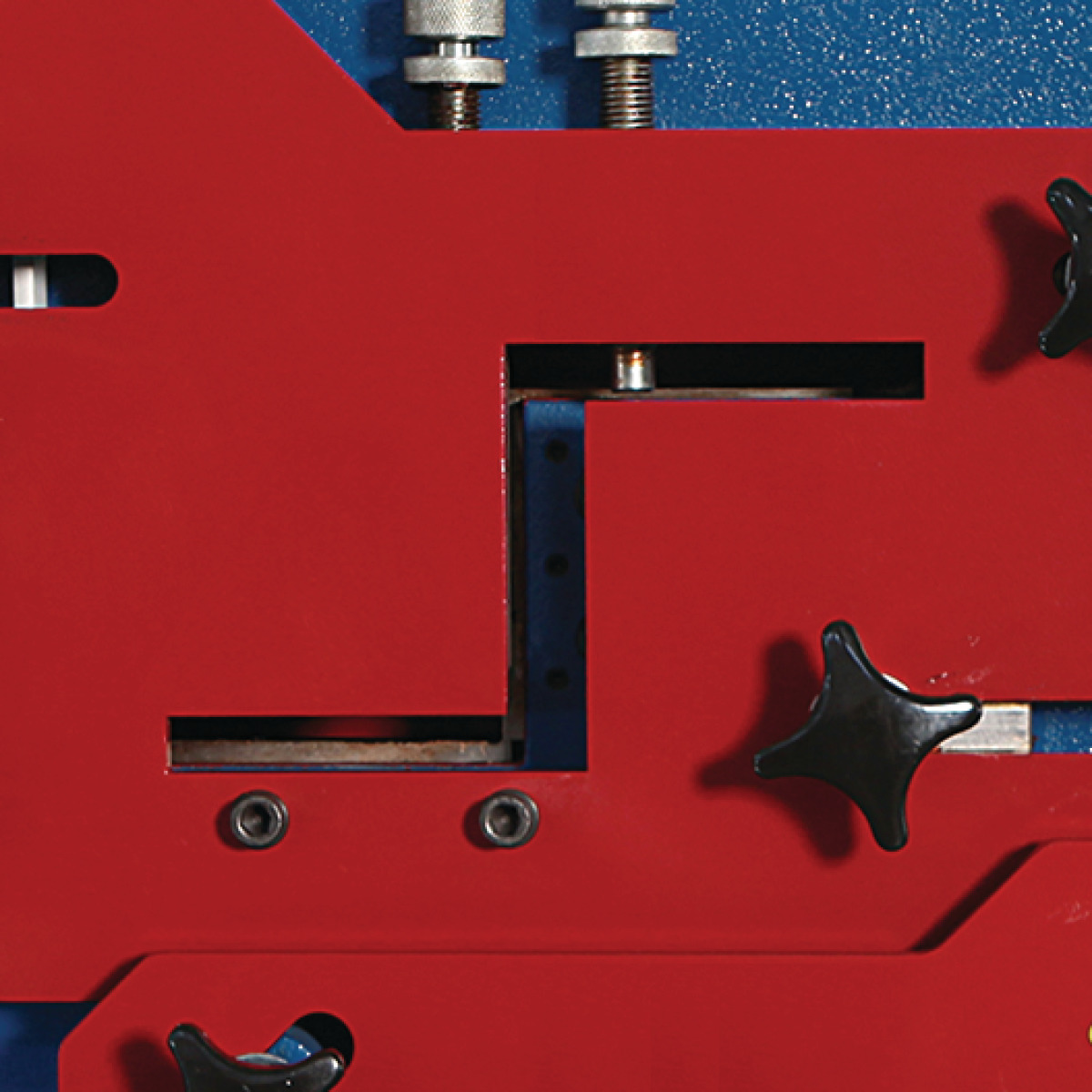

Winkelstahlschere

• Winkelstahlschere Schnittkapazität 90° L-Profil: 120 x 120 x 12 mm
• Winkelstahlschere Schnittkapazität 45° L-Profil: 70 x 10 mm
• Winkelstahlschere Schnittkapazität U-I Profil (Zubehör): 80 x 45 mm
• Winkelstahlschere Schnittkapazitä T-Profil (Zubehör): 80 x 9 mm
• Winkelstahlschere Arbeitshöhe: 1155 mm

Lieferumfang:

• Stanzstation
• Flachstahlschere
• Winkelstahlschere
• Profilstahlschere mit Rund- und Vierkantmesser
• Ausklinkstation
• Stempelaufnahme mit Bajonettverschluss
• Stempel- und Matrizenreduzierungen Nr. 1, Nr. 2, Nr. 3, Nr. 30, Nr. 45, Nr. 60
• Stanze, Flachstahlschere und Ausklinker mit verstellbaren Anschlägen
• Hakenschlüssel
• Fußpedal
• Hydrauliköl
