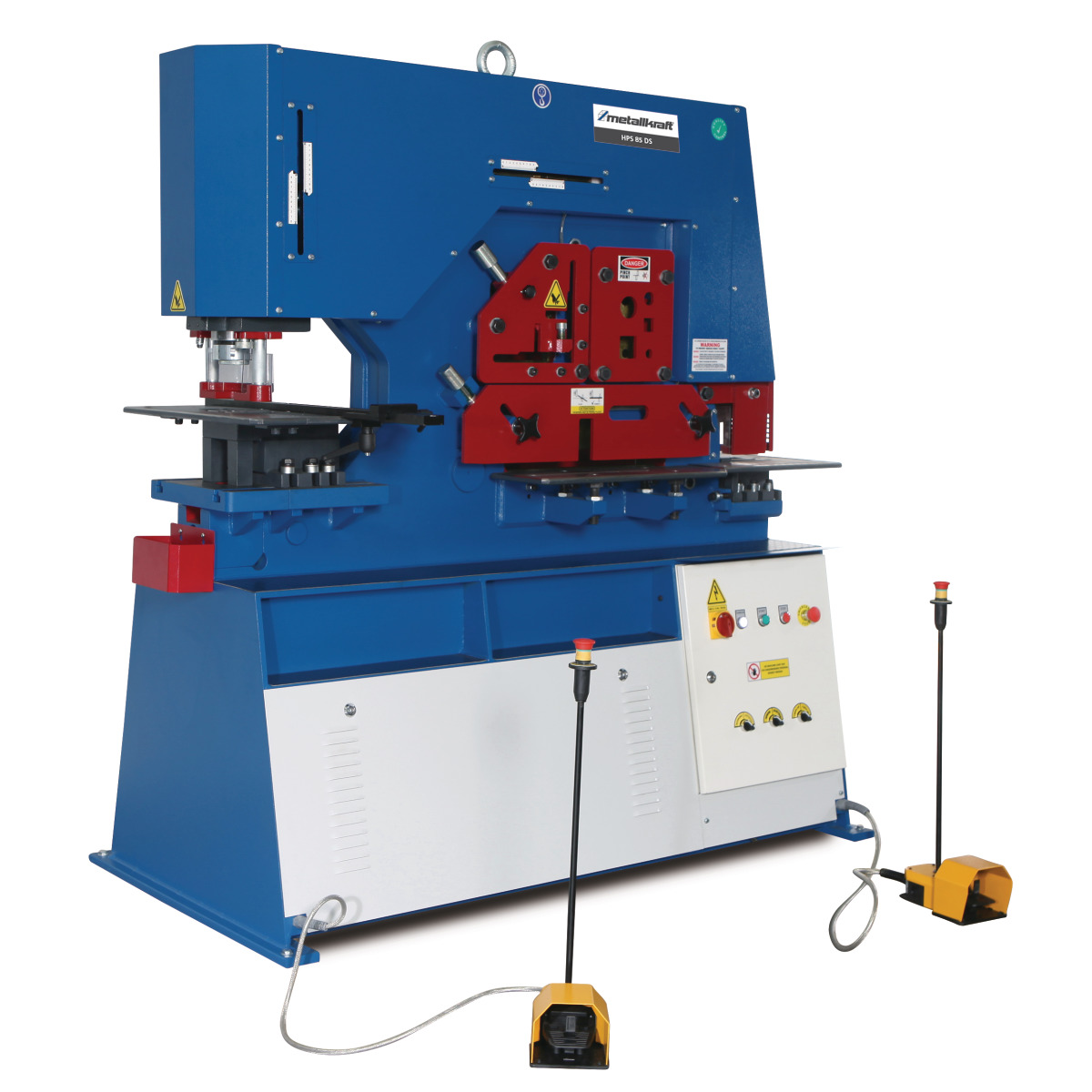

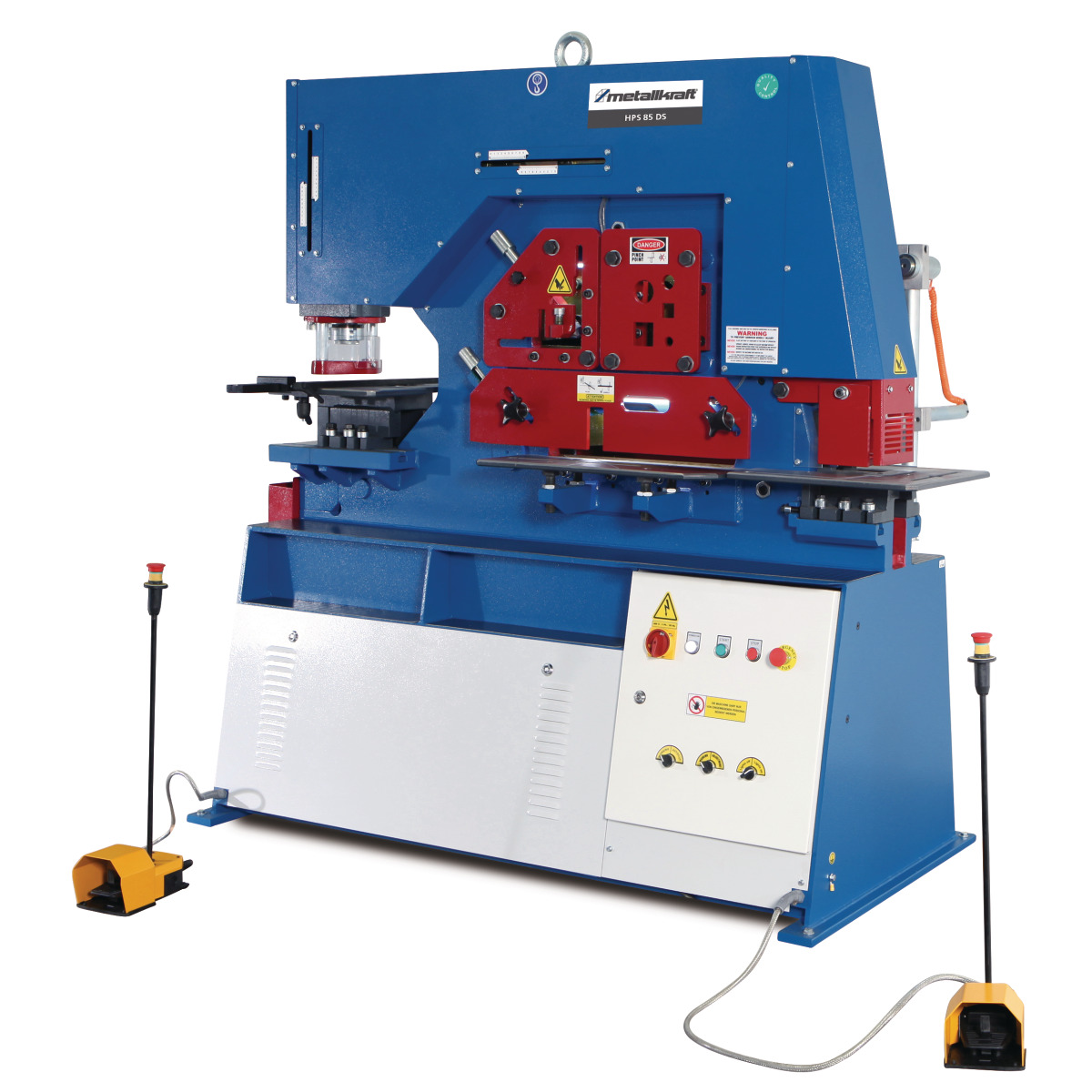

Metallkraft Hydraulische Profilstahlschere/Lochstanze HPS 85 DS

• Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
• DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
• Stufenlose Einstellung des Hubwegs
• Größere Ausladung für Stanzstation mit 620 mm optional, ab HPS 55DS erhältlich
• Schwere und stabile Schweißkonstruktion
• Ab HPS 45S serienmäßig mit Ausklinkmesser
• Mit kraftvollem 400 Volt Motor
• V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
• Zweistufiges Fußpedal für Tippbetrieb
• Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglich (außer HPS 40S)

Vorteile des Stanzens gegenüber dem Bohren:

• Hohe Zeitersparnis - Taktzeiten
• Keine Späne
• Keine Kühlung

Hinweis:

• Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1920 mm
• Breite/Tiefe (Produkt) ca.: 950 mm
• Höhe (Produkt) ca.: 2040 mm
• Gewicht (Netto) ca.: 2315 kg

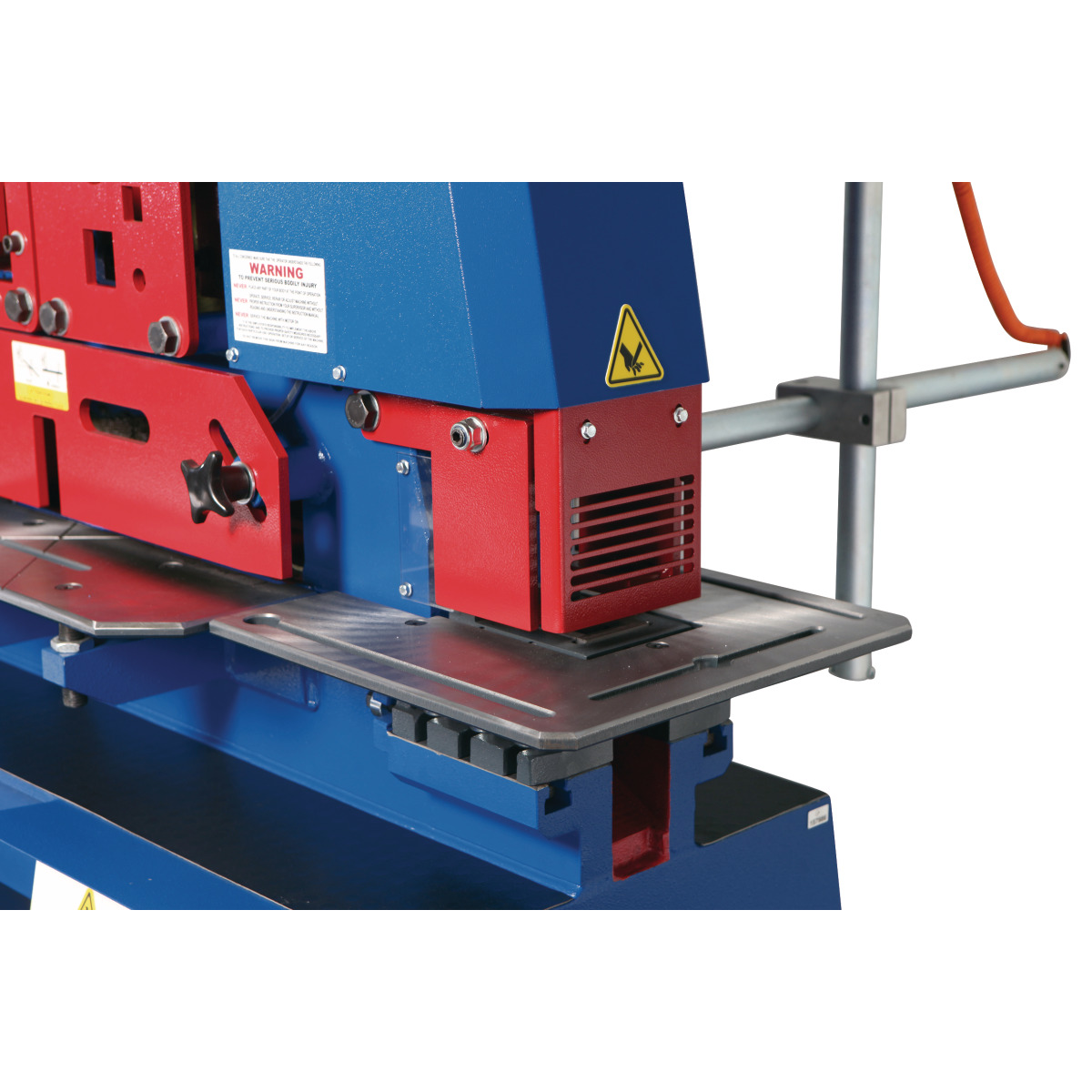

Ausklinkstation

• Ausklinkstation Materialstärke max.: 13 mm
• Ausklinkbreite max.: 52 mm
• Ausklinktiefe max.: 100 mm
• V-Ausklinkwerkzeuge (Zubehör): 100 x 100 x 13 mm

Elektrische Daten

• Leistung Antriebsmotor: 7,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Flachstahlschere

• Flachstahlschere Material Breite x Stärke max.: 380 x 20 mm
• Flachstahlschere Material Breite max. x Stärke: 480 x 15 mm
• Flachstahlschere Messerlänge: 482 mm
• Flachstahlschere Winkelschnitt 45° Schenkellänge max. x Stärke max.: 120 x 15 mm
• Flachstahlschere Arbeitshöhe: 940 mm

Stanzstation

• Stanzdruck: 85 t
• Stanzstation Durchmesser x Blechstärke max. (Stahl 400 N/mm²): 33 x 20 mm
• Stanzstation Durchmesser max. x Blechstärke (Stahl 400 N/mm²): 57 x 10 mm
• Stanzstation Ausladung: 355 mm
• Stanzstation Ausladung (Option ab Werk): 620 mm
• Stanzstation Hubweg max.: 80 mm
• Stanzstation Hubanzahl: 25 /min
• Stanzstation Arbeitshöhe: 940 mm

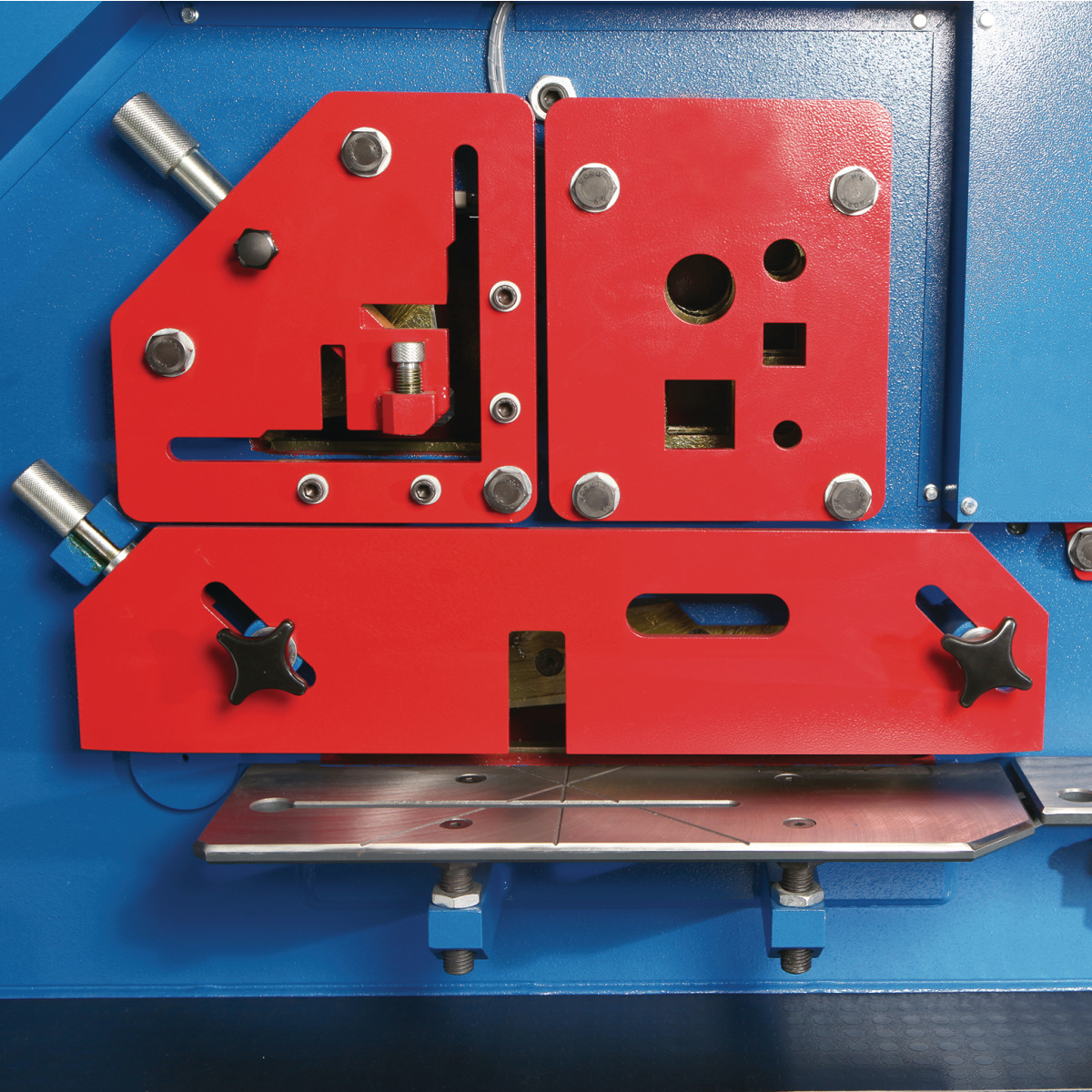

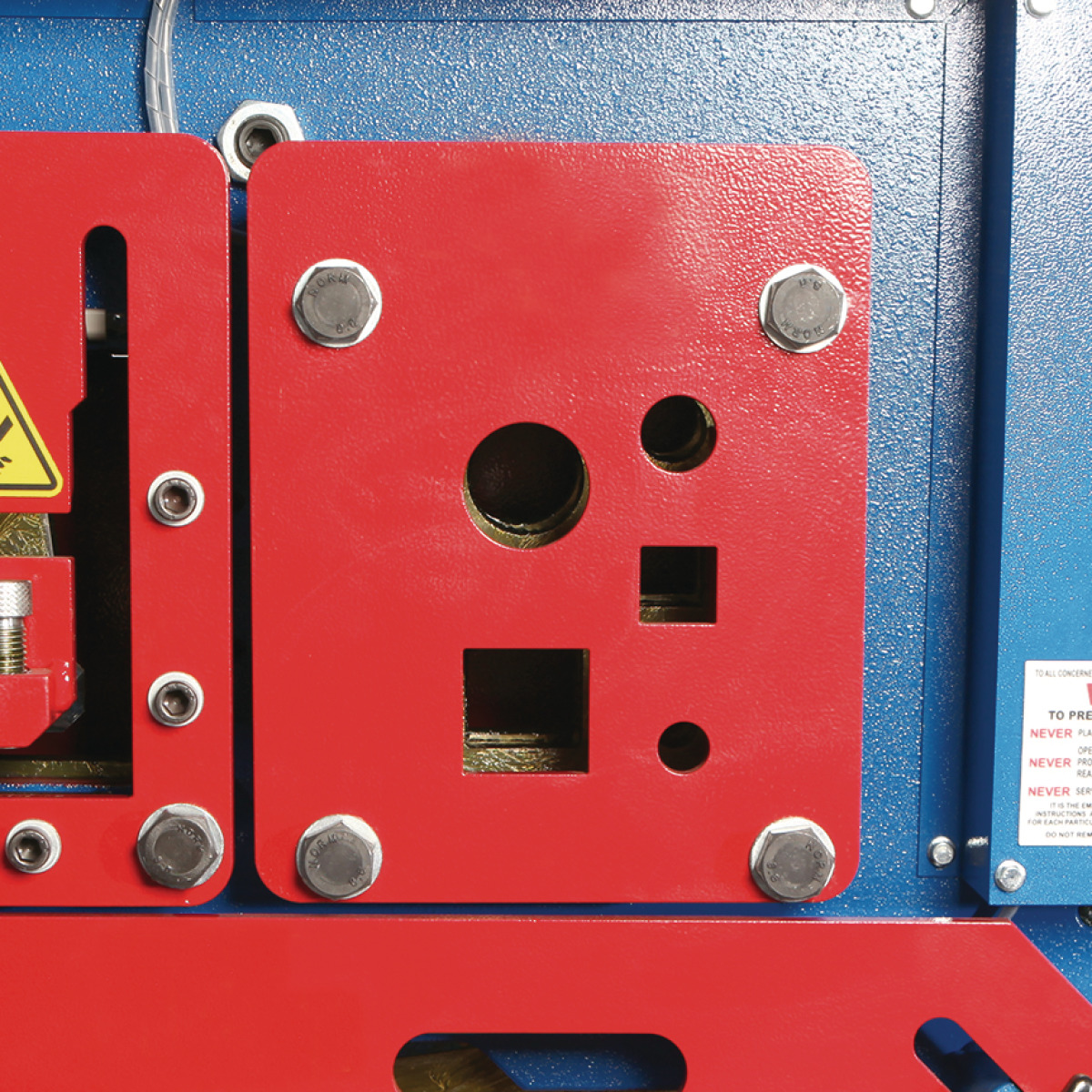

Stahlstabschere

• Stahlstabschere Kapazität Rundmaterial: 50 mm
• Stahlstabschere Kapazität quadratisches Material: 50 mm

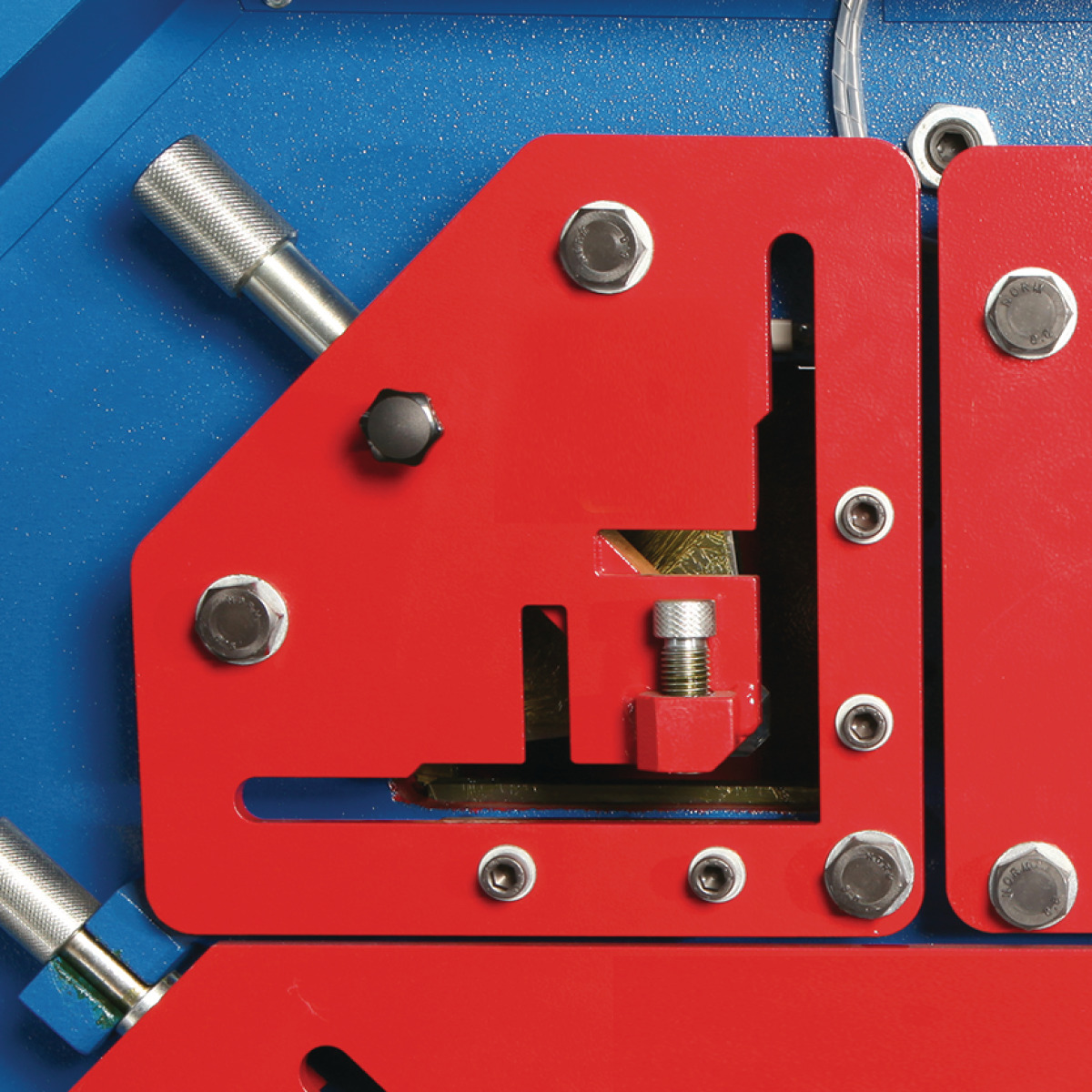

Winkelstahlschere

• Winkelstahlschere Schnittkapazität 90° L-Profil: 150 x 150 x 15 mm
• Winkelstahlschere Schnittkapazität 45° L-Profil: 80 x 8 mm
• Winkelstahlschere Schnittkapazität U-I Profil (Zubehör): 160 x 74 mm
• Winkelstahlschere Schnittkapazitä T-Profil (Zubehör): 100 x 11 mm
• Winkelstahlschere Arbeitshöhe: 1200 mm

Lieferumfang:

• Stanzstation
• Flachstahlschere
• Winkelstahlschere
• Profilstahlschere mit Rund- und Vierkantmesser
• Ausklinkstation
• Arbeitsleuchte

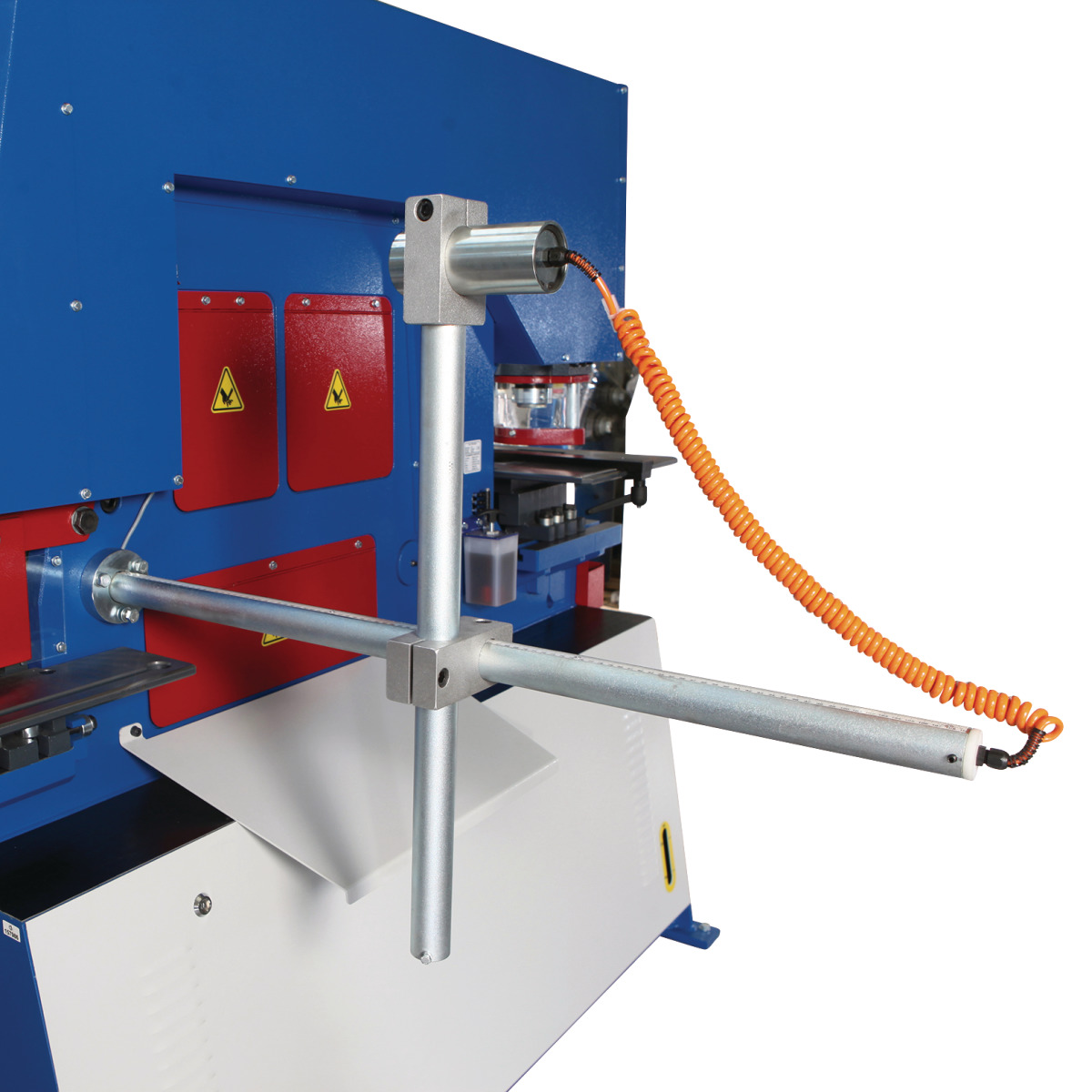

• Elektrischer Kontaktaktanschlag
• Stempelaufnahme mit Bajonettverschluss
• Stempel- und Matrizenreduzierungen Nr. 1, Nr. 2, Nr. 3, Nr. 30, Nr. 45, Nr. 60

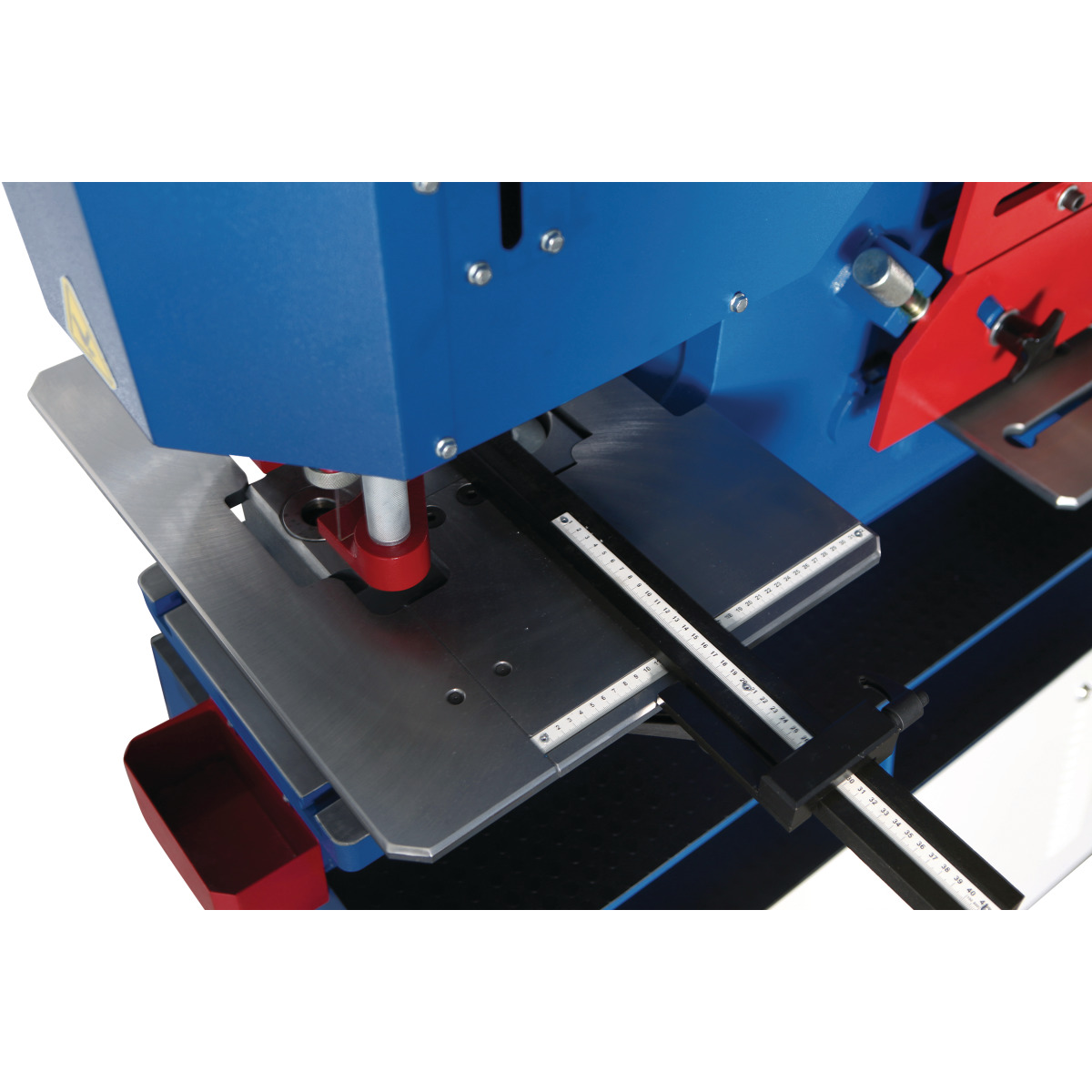

• Stanze mit verstellbarem Anschlag mit Skala, Flachstahlschere und Ausklinker mit verstellbaren Anschlägen
• Hakenschlüssel
• 2 Arbeitszylinder und 2 Fußpedale
• Hydrauliköl
