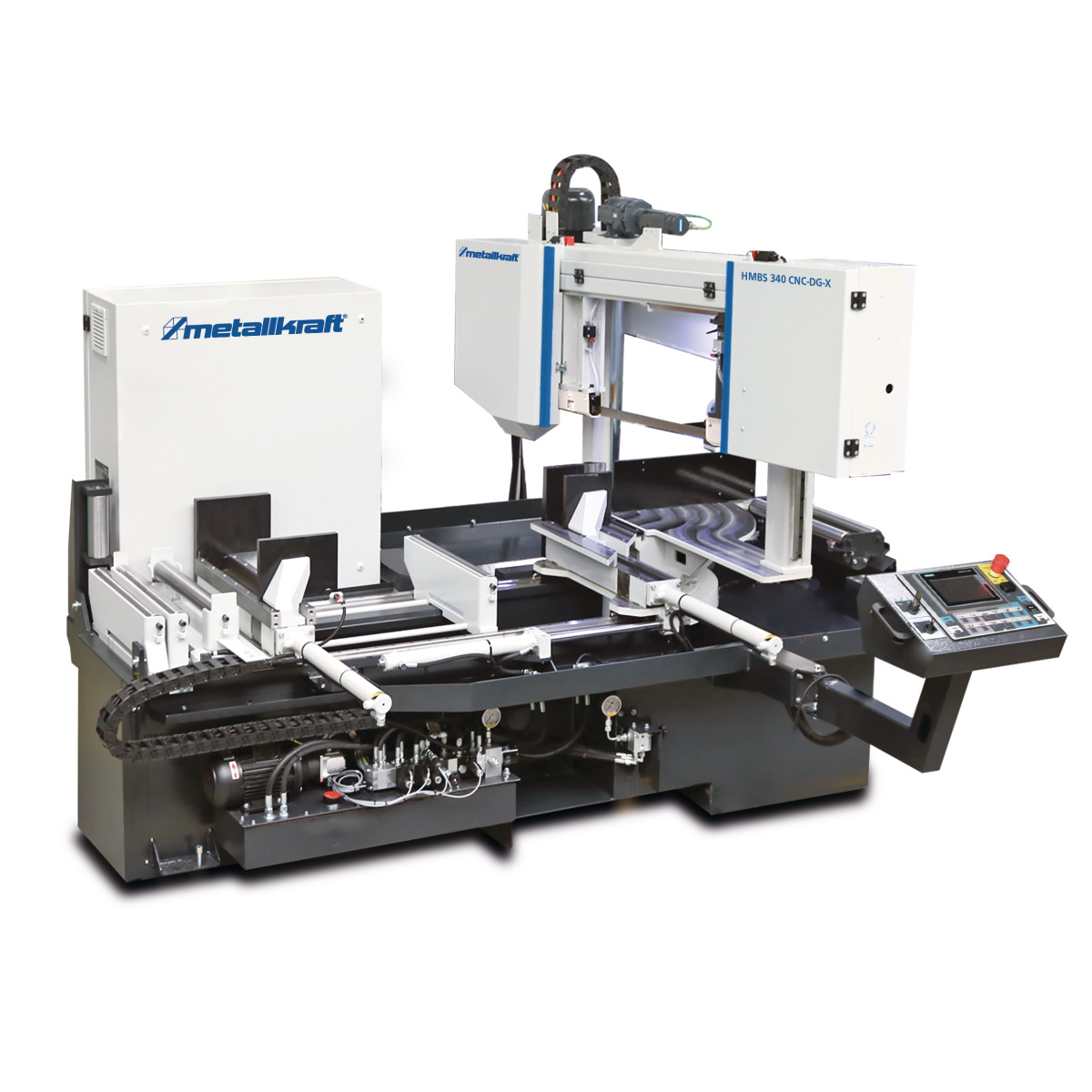

Metallkraft Vollautomatische Zwei-Säulen-Horizontal-Metallbandsäge HMBS 340 CNC-DG-X
- Konzipiert für den industriellen Einsatz
- Äußerst stabiler und robuster Aufbau
- Sägebandantrieb über wartungsarmes, ölgeschmiertes Schneckengetriebe
- Mit SIEMENS-Simatic-Steuerung und SIEMENS-Elektrik

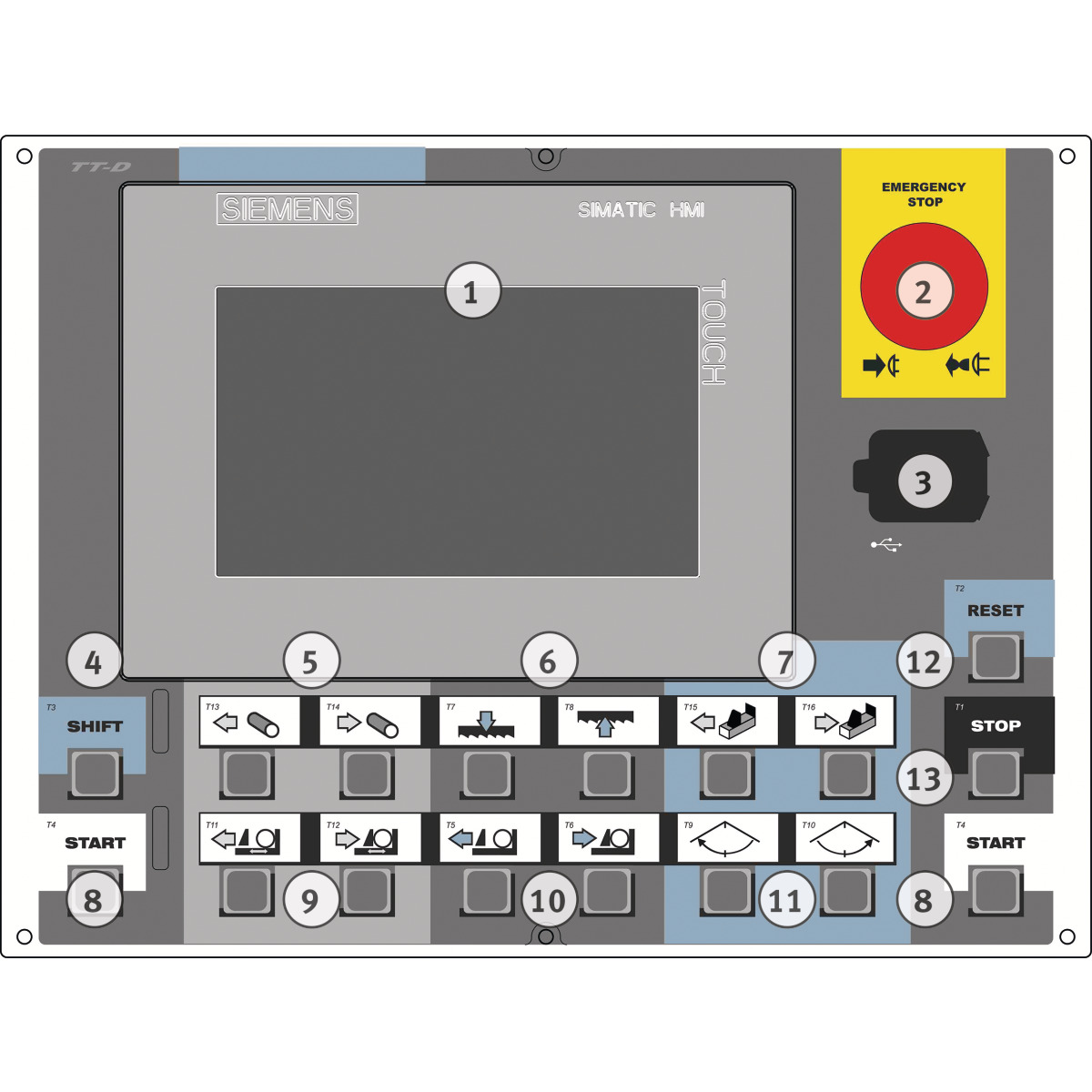

- Bedienung auf modernem und leistungsstarkem Siemens HMI Multitouch-Panel
- Steuerung des Material- und Sägevorschubs über Kugelumlaufspindeln
- Robuster Drehstrommotor mit Überlastschutz ausgestattet
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- Sägebandführung mit einstellbaren Hartmetallplatten für einen präzischen Schnitt
- Hydraulische Bandspannvorrichtung
- Sägearm von -45 bis +60 Grad schwenkbar
- Beidseitige vollautomatische Gehrungsverstellung
- Schwenkbares Bedienpult

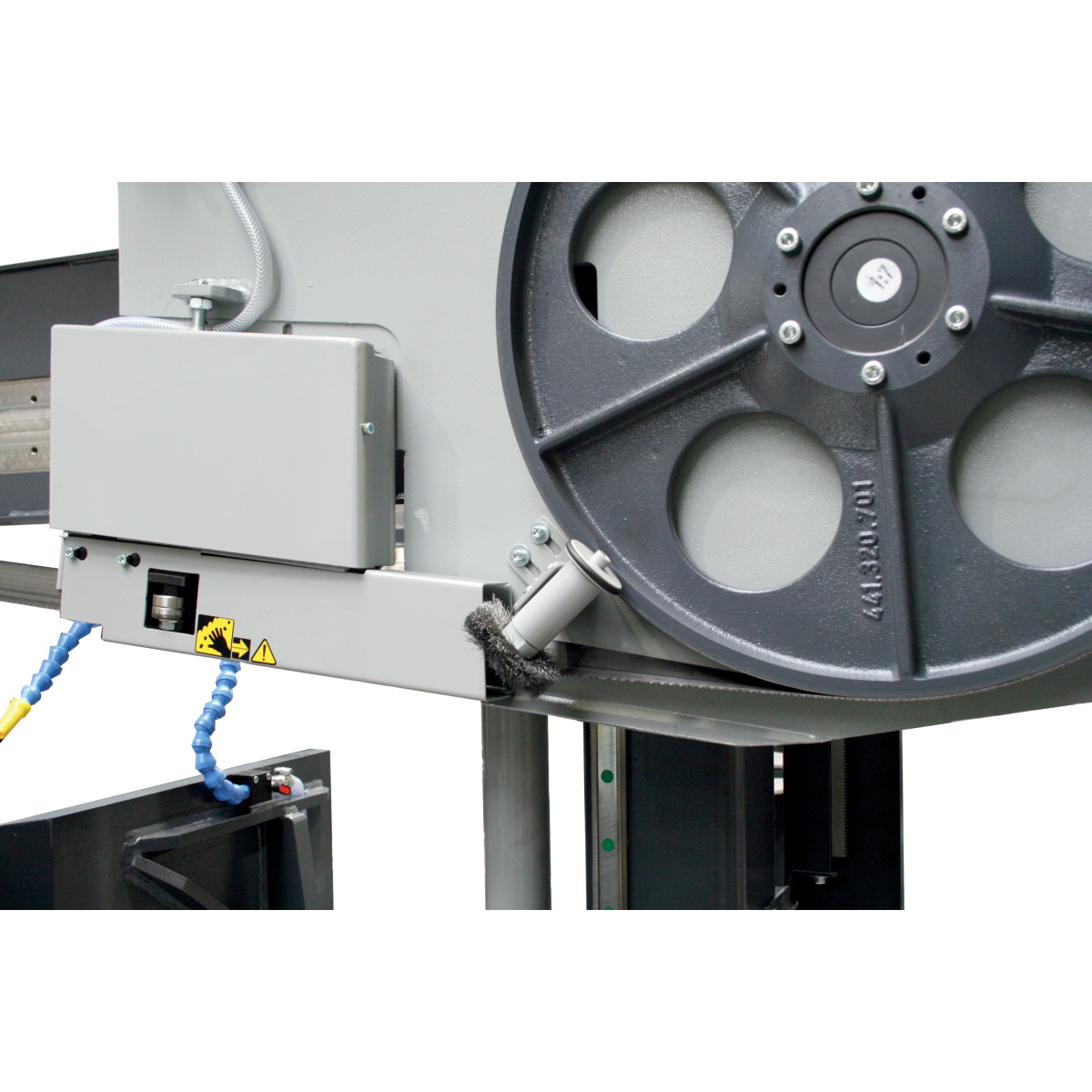

- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- 64-bit Steuerungssystem
- Automatischer Materialvorschub von 970 mm
- Druckminderer Spannstock
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:

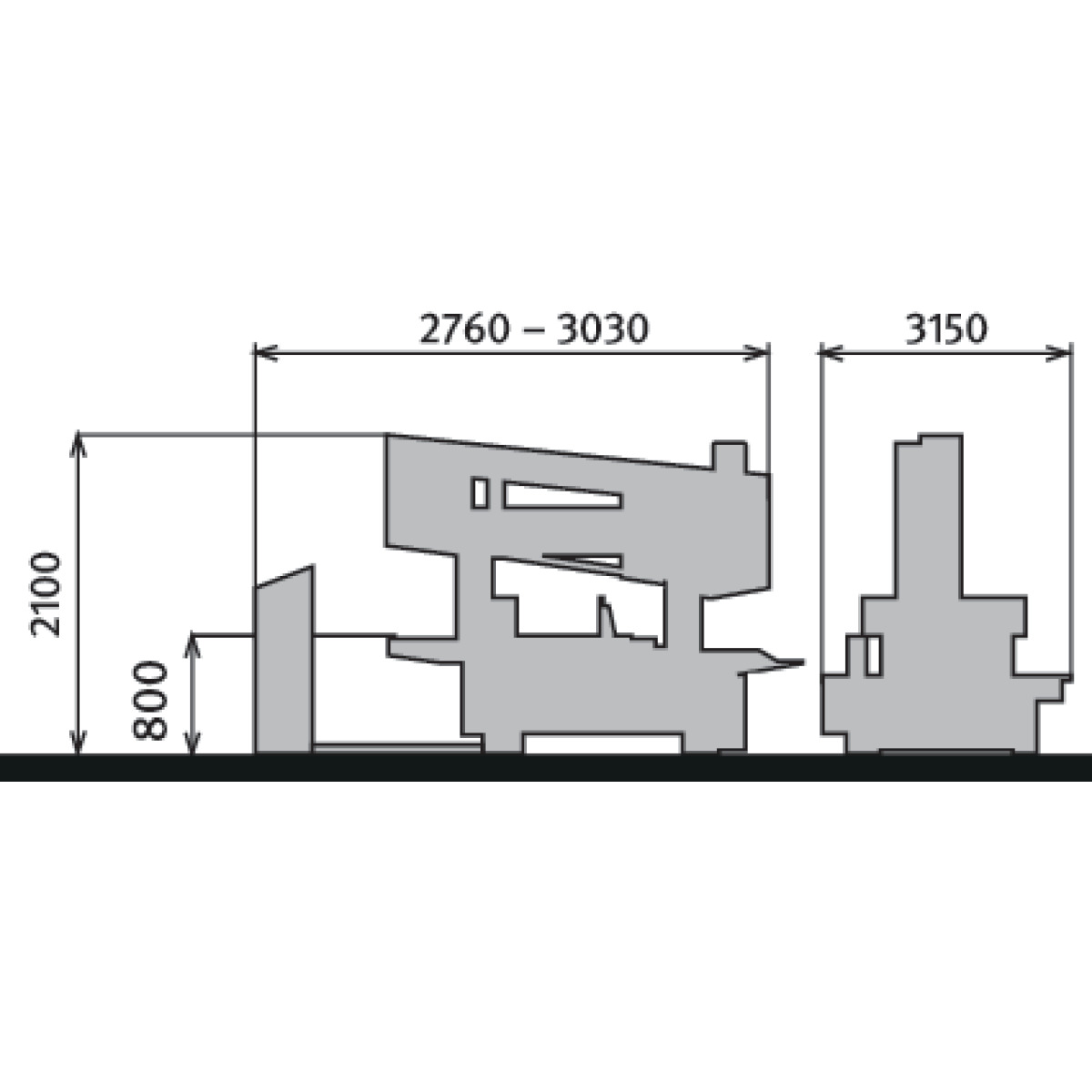

Abmessungen und Gewichte
- Länge (Produkt) ca.: 3030 mm
- Breite/Tiefe (Produkt) ca.: 3150 mm
- Höhe (Produkt) ca.: 2000 mm
- Gewicht (Netto) ca.: 2150 kg
- Länge max. (Produkt) ca.: 3050 mm
- Breite/Tiefe max. (Produkt) ca.: 3050 mm
- Höhe max. (Produkt) ca.: 2100 mm
Elektrische Daten
- Leistung Antriebsmotor: 3,0 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Motorleistung Hydraulikpumpe: 0.6 kW
- Motorleistung Kühlmittelpumpe: 0.12 kW
- Aufnahmeleistung: 4.5 kW
- Schutzart Antriebsmotor: IP 55
- Nennbetriebsart Antriebsmotor: S1
- Gesamt Stromaufnahme: 12.3 A
- Gesamt Anschlusswert: 8.5 kW
Maschinendaten
- Sägebandgeschwindigkeit(en): 20 – 100 m/min
- Geschwindigkeitsstufen: Schneckengetriebe
- Sägebandlänge: 4780 mm
- Sägebandbreite: 34 mm
- Sägebanddicke: 1.1 mm
- Schnittwinkel: 4 °
- Vorschub: Kugelspindel
- Heben des Sägebügels: 350 mm
Schnittbereiche
- Schnittbereich 0° rund (Rohr): 350 mm
- Schnittbereich 0° rund (Vollmaterial): 350 mm
- Schnittbereich 0° rechteck liegend (Hohlprofil): 500 x 340 mm
- Schnittbereich 0° rechteck liegend Vertikalschnitt: 500 x 340 mm
- Schnittbereich 0° Bündel (Rohr): 500 x 180 mm
- Schnittbereich -45° rund (Rohr): 350 mm
- Schnittbereich -45° rund (Vollmaterial): 350 mm
- Schnittbereich -45° rechteck liegend (Hohlprofil): 380 x 340 mm
- Schnittbereich -60° rund (Rohr): 230 mm
- Schnittbereich -60° rund (Vollmaterial): 130 mm
- Schnittbereich -60° rechteck liegend (Hohlprofil): 220 x 340 mm
- Schnittbereich +45° rund (Rohr): 350 mm
- Schnittbereich +45° rund (Vollmaterial): 350 mm
- Schnittbereich +45° rechteck liegend (Hohlprofil): 350 x 340
Materialvorschub
- Materialvorschubgeschwindigkeit: 3,82 m/min
- Materialvorschub max. bei 1 x Vorschub: 1000 mm
- Materialvorschub max.: 9999 mm
- Materialvorschub min.: 1 mm
- Tischhöhe Materialzufuhr: 800 mm
- Abschnittlänge min.: 1 mm
- Materialdurchmesser min.: 30 mm
- Min. Restwerkstücklänge 30°: 310 mm
- Min. Restwerkstücklänge 45°: 750 mm
- Min. Restwerkstücklänge: 100 mm
- Min. Restwerkstücklänge Automatik: 310 mm
Lieferumfang:
- Sägeband
- Kühlmittelpumpe
- Bedienwerkzeug
- Arbeitsplatzbeleuchtung
- Sicherheitslichtschranke
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
