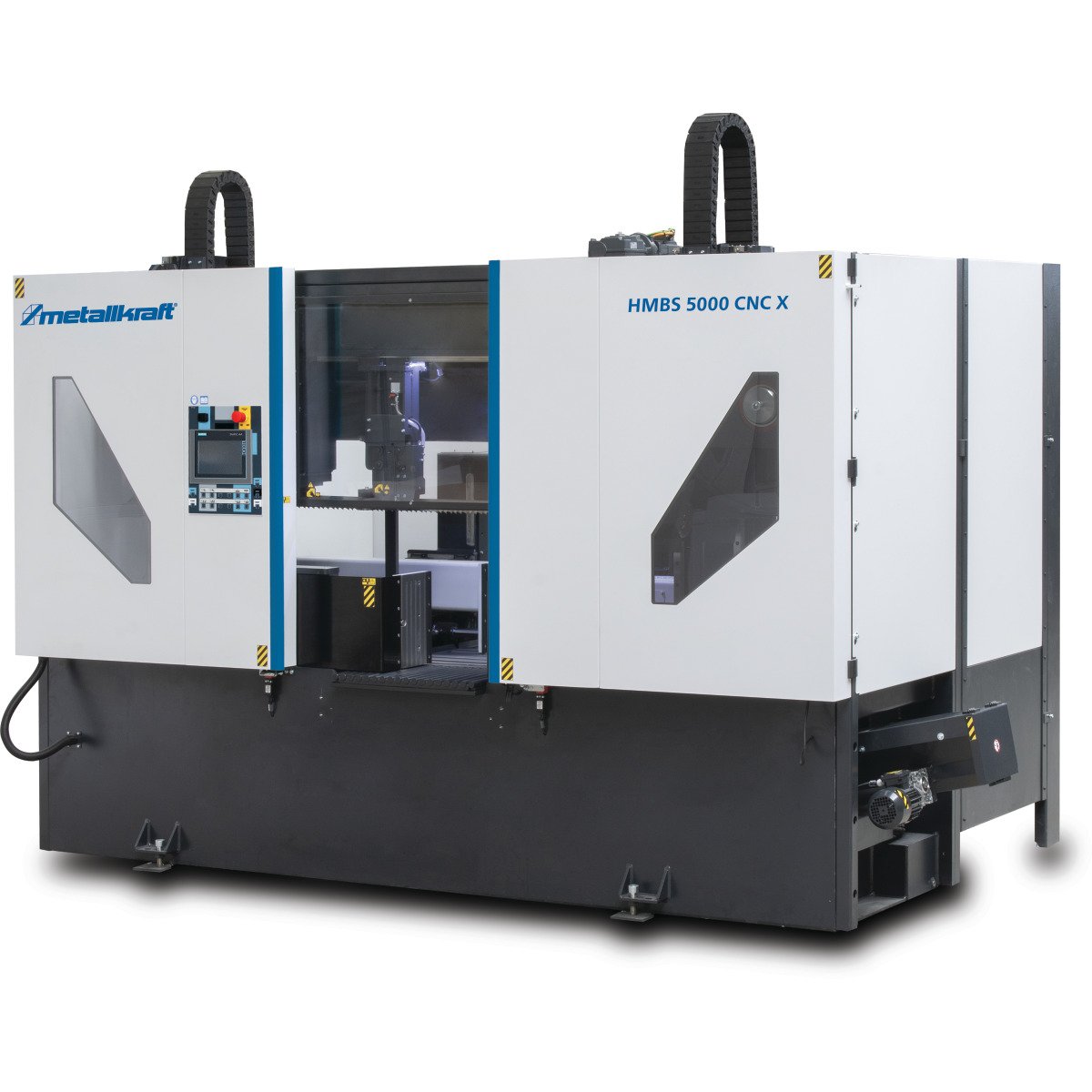

Metallkraft Vollautomatische Zwei-Säulen-Horizontal-Metallbandsäge HMBS 5000 CNC X
Beschreibung:
Für den schweren industriellen Einsatz und für optimale Schnittzeiten
-Sägebandvorschub bis 150 m/min

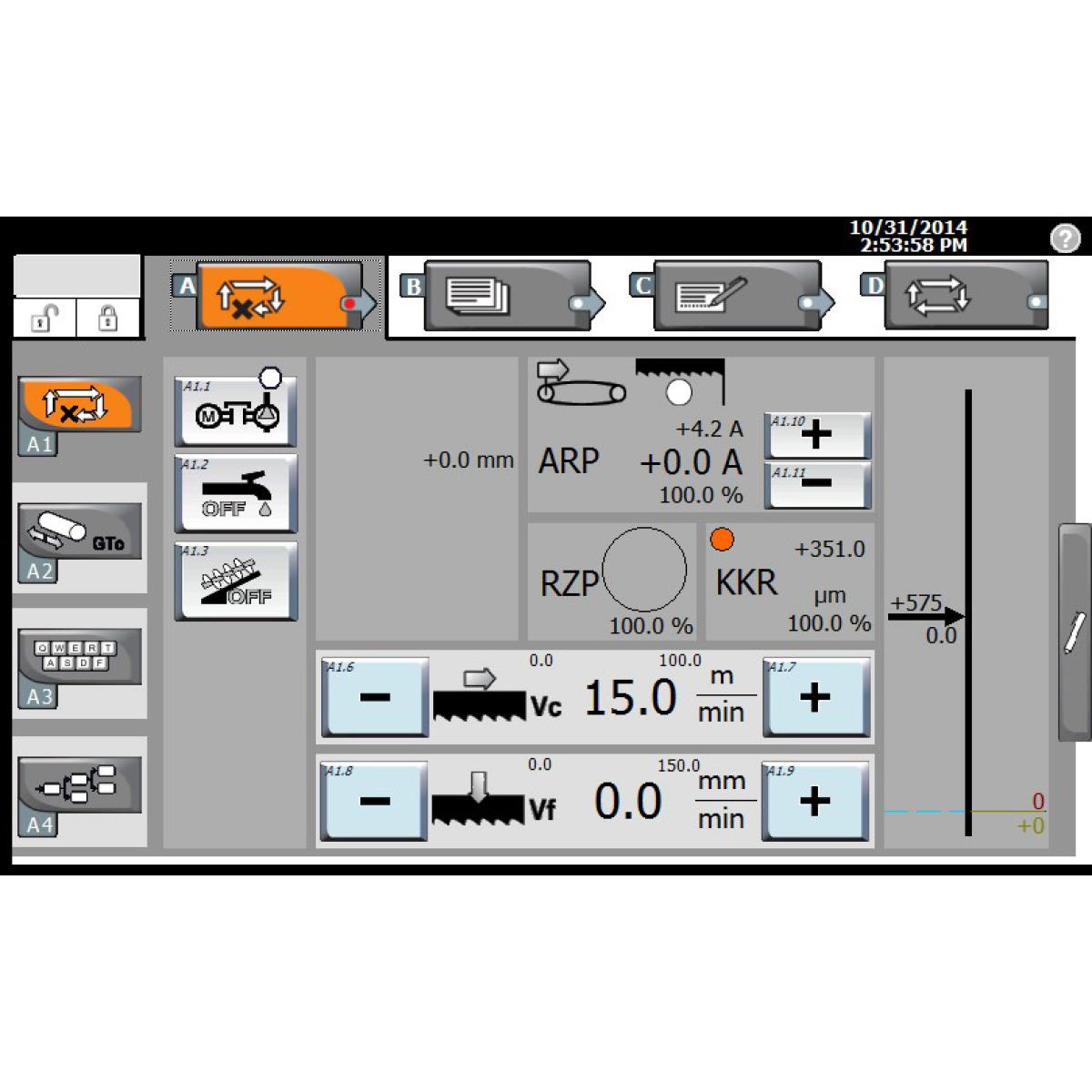

-Sägeblattvorschub mit ARP-System zur automatischen Vorschubanpassung
-Hartmetallprogramm zur Verwendung von Hartmetall-Sägebändern
-Materialvorschub und Sägerahmen über Kugelumlaufspindeln angetrieben
-Werkstoffbibliothek mit voreingestellten Sägeparametern und Kennlinien
-Hydraulische Bandspannung
-Motorische Sägeräumbürste
-Schnittverlaufkontrolle
-Hydraulische Sägebandführung
-Kühlmitteltank nach vorne entnehmbar
-Späneförderer
-Bewegliche, lineargeführte Sägebandführung
-LED Arbeitsplatzbeleuchtung
-Doppelt geführte Sägebandspannung
-Tragarm mit Gegenhaltelager für ruhigeren Schnitt
-Spülung des Schnittkanals
Technische Daten:

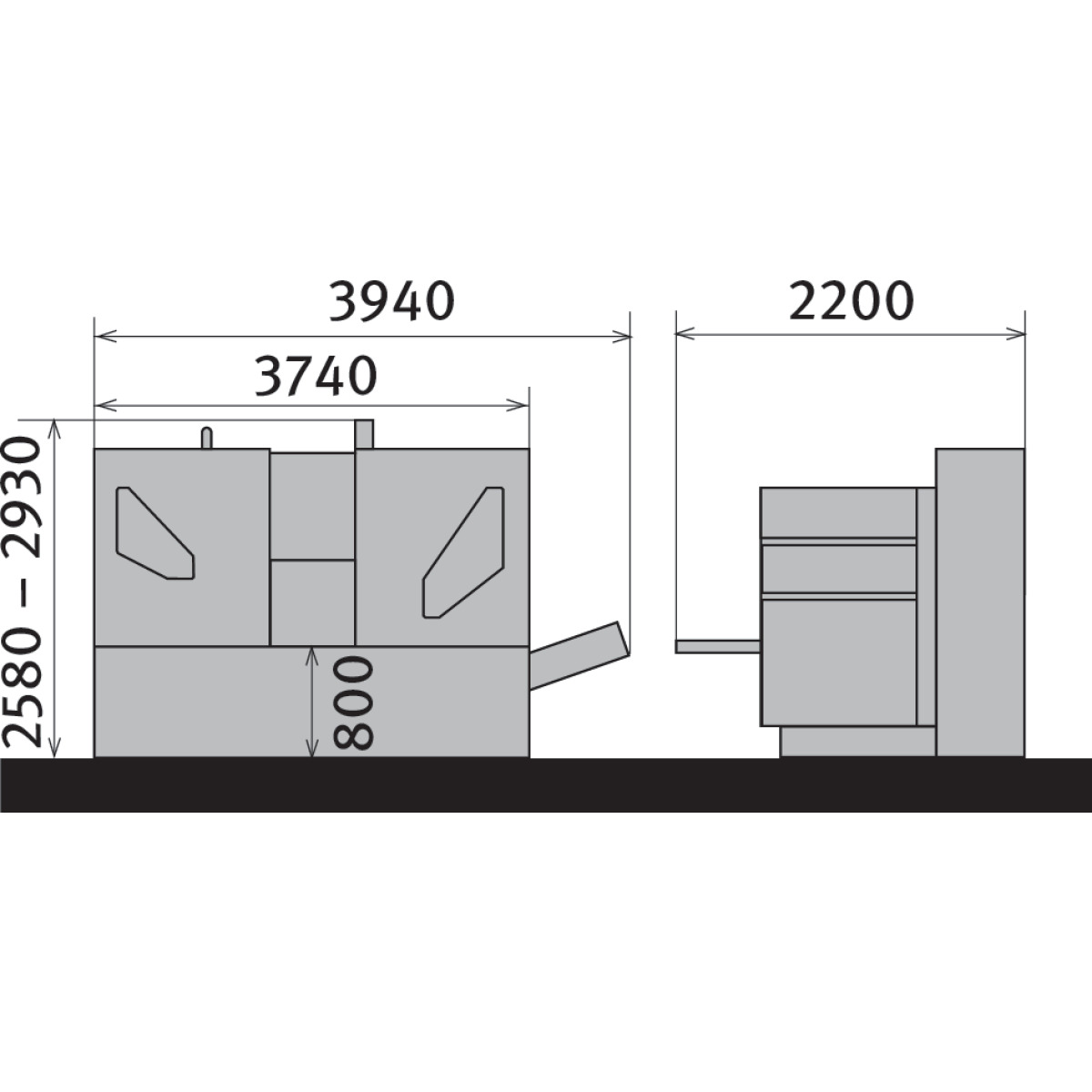

- Länge max.: 3980 mm
- Breite/Tiefe max.: 2300 mm
- Höhe max.: 2900 mm
- Länge ca.: 3980 mm
- Breite/Tiefe ca.: 2300 mm
- Höhe ca.: 2550 mm
- Gewicht ca.: 7735 kg
- Hauptmotor: 15 kW
- Aufnahmeleistung: 20,4 kW
- Gesamt Anschlusswert: 23,6 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Schutzart Antriebsmotor: IP 55
- Nennbetriebsart Antriebsmotor: S1
- Gesamt Stromaufnahme: 34 A
- Vorschub: Kugelspindel
- Sägebandgeschwindigkeit(en): 15 – 150 m/min
- Geschwindigkeitsstufen: Kegelstirnrad- + Planetengetriebe
- Sägebandlänge: 7680 mm
- Sägebandbreite: 54 mm
- Sägebanddicke: 1,6 mm
- Schnittwinkel: 0,5 °
- Heben des Sägebügels: 570 mm
- Motorleistung Hydraulikpumpe: 0,6 kW
- Motorleistung Kühlmittelpumpe: 0,16 kW
- 0° rund (Rohr): 550 mm
- 0° rund (Vollmaterial): 550 mm
- 0° quadrat (Vollmaterial): 550 mm
- 0° rechteck liegend Vertikalschnitt: 550 x 620 mm
- 0° Bündel (Rohr): 620 x 350 mm
- Vorschubgeschwindigkeit: 3,75 m/min
- Tischhöhe Materialzufuhr: 800 mm
- Min. Abschnittlänge: 1 mm
- Mindestlänge Material: 40 mm
- Min. Restwerkstücklänge: 30 mm
- Min. Restwerkstücklänge HA-Betrieb: 550 mm
- Min. Restwerkstücklänge CNC-Betrieb: 120 mm
- Minimaler Materialvorschub: 1 mm
- Vorschublänge max. bei 1 x Vorschub: 750 mm
- Max. Vorschublänge: 9999 mm
Für den schweren industriellen Einsatz und für optimale Schnittzeiten
-Sägebandvorschub bis 150 m/min
-Sägeblattvorschub mit ARP-System zur automatischen Vorschubanpassung
-Hartmetallprogramm zur Verwendung von Hartmetall-Sägebändern
-Materialvorschub und Sägerahmen über Kugelumlaufspindeln angetrieben
-Werkstoffbibliothek mit voreingestellten Sägeparametern und Kennlinien
-Hydraulische Bandspannung
-Motorische Sägeräumbürste
-Schnittverlaufkontrolle
-Hydraulische Sägebandführung
-Kühlmitteltank nach vorne entnehmbar
-Späneförderer
-Bewegliche, lineargeführte Sägebandführung
-LED Arbeitsplatzbeleuchtung
-Doppelt geführte Sägebandspannung
-Tragarm mit Gegenhaltelager für ruhigeren Schnitt
-Spülung des Schnittkanals
Technische Daten:
- Länge max.: 3980 mm
- Breite/Tiefe max.: 2300 mm
- Höhe max.: 2900 mm
- Länge ca.: 3980 mm
- Breite/Tiefe ca.: 2300 mm
- Höhe ca.: 2550 mm
- Gewicht ca.: 7735 kg
- Hauptmotor: 15 kW
- Aufnahmeleistung: 20,4 kW
- Gesamt Anschlusswert: 23,6 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Schutzart Antriebsmotor: IP 55
- Nennbetriebsart Antriebsmotor: S1
- Gesamt Stromaufnahme: 34 A
- Vorschub: Kugelspindel
- Sägebandgeschwindigkeit(en): 15 – 150 m/min
- Geschwindigkeitsstufen: Kegelstirnrad- + Planetengetriebe
- Sägebandlänge: 7680 mm
- Sägebandbreite: 54 mm
- Sägebanddicke: 1,6 mm
- Schnittwinkel: 0,5 °
- Heben des Sägebügels: 570 mm
- Motorleistung Hydraulikpumpe: 0,6 kW
- Motorleistung Kühlmittelpumpe: 0,16 kW
- 0° rund (Rohr): 550 mm
- 0° rund (Vollmaterial): 550 mm
- 0° quadrat (Vollmaterial): 550 mm
- 0° rechteck liegend Vertikalschnitt: 550 x 620 mm
- 0° Bündel (Rohr): 620 x 350 mm
- Vorschubgeschwindigkeit: 3,75 m/min
- Tischhöhe Materialzufuhr: 800 mm
- Min. Abschnittlänge: 1 mm
- Mindestlänge Material: 40 mm
- Min. Restwerkstücklänge: 30 mm
- Min. Restwerkstücklänge HA-Betrieb: 550 mm
- Min. Restwerkstücklänge CNC-Betrieb: 120 mm
- Minimaler Materialvorschub: 1 mm
- Vorschublänge max. bei 1 x Vorschub: 750 mm
- Max. Vorschublänge: 9999 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
