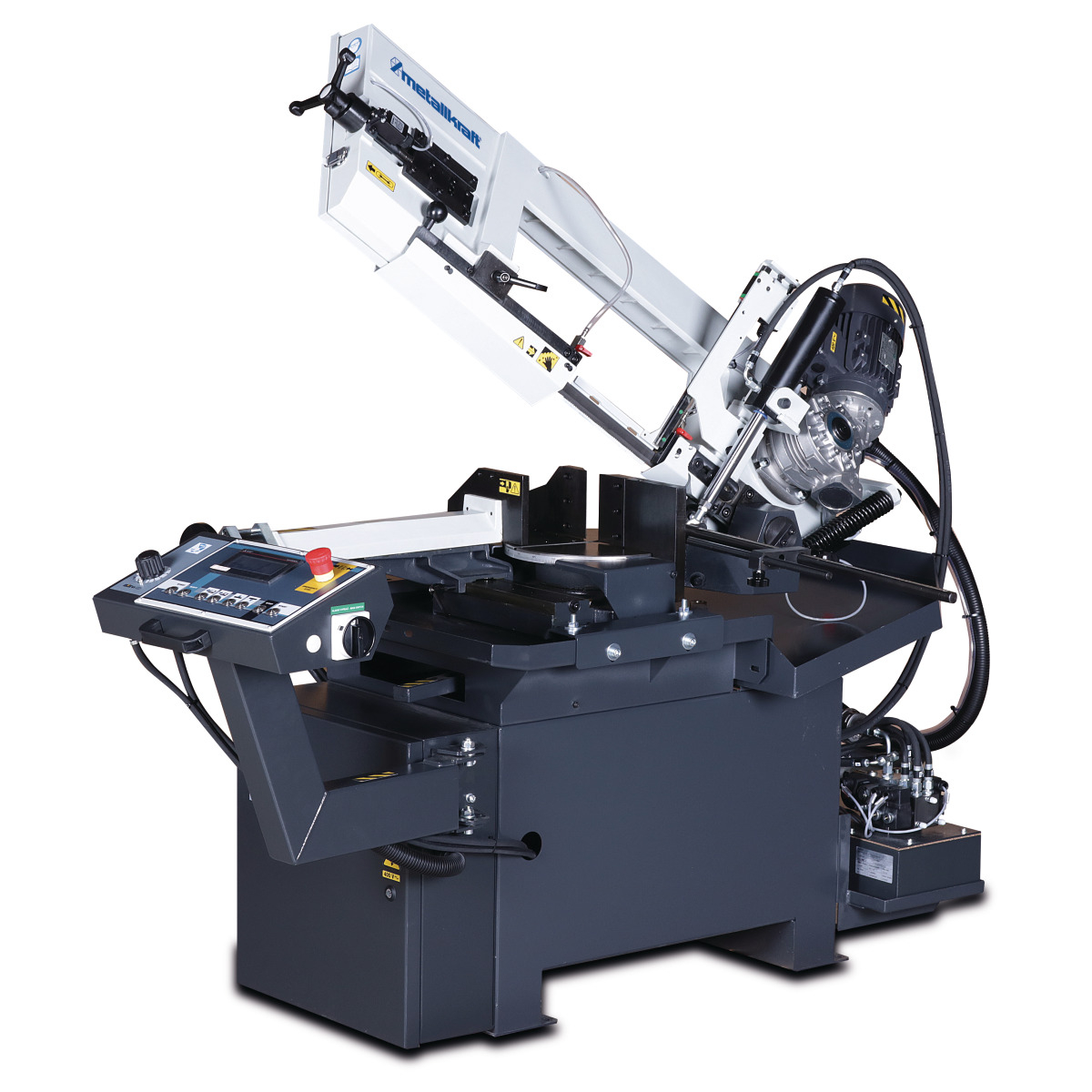

Metallkraft Hydraulische Schwenkrahmen-Metallbandsäge BMBS 230 x 280 HA-DG
- Zum Sägen von Rohren und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Gehrungsverstellung vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Gelagerter Drehteller
- Stufenlose Einstellung der Bandgeschwindigkeit
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Längere Standzeit des Sägebandes durch Sägearmneigung von 25°
- Kühlsystem direkt an den Sägebandführungen
- BRP-Sägebandüberwachung stoppt den Vorschub des Sägerahmens bei zu hoher Beanspruchung des Sägebandmotors durch Späne im Schnittkanal, nach dem Entfernen der Späne durch das laufende Sägeband wird der Vorschub automatisch fortgesetzt
- Elektromechanische Überwachung der Sägebandspannung, bei Abweichungen schaltet ein Mikroschalter die Maschine ab
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Hydraulischer Spannstock
- Sägerahmen hydraulisch absenkbar

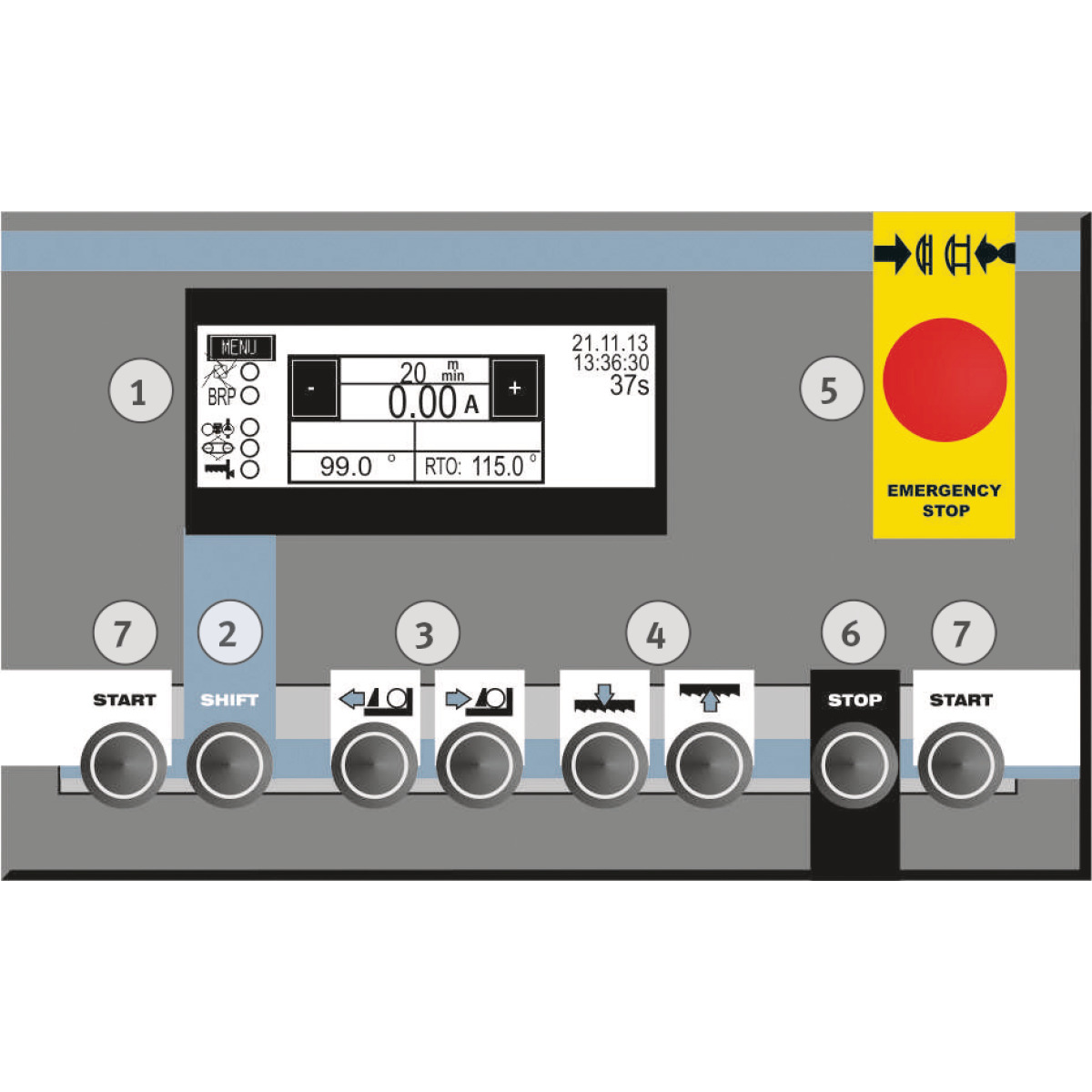

- Mit schwenkbarem Bedienpult
- Schnittantastfunktion mit integriertem Taster
Funktionsweise des Halbautomaten:
- Automatische Werkstückspannung nach dem Start des Schnittzyklus
- Ausführung des Sägeschnitt mit der gewählten Bandgeschwindigkeit
- Selbstständiger Stopp der Absenkbewegung und des Sägebands in der unteren Endposition
- Selbstständiges Zurückfahren des Sägearms in seine obere Endlage
- Schraubstock öffnet automatisch
- Bediener muss nur noch das Material bewegen
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:

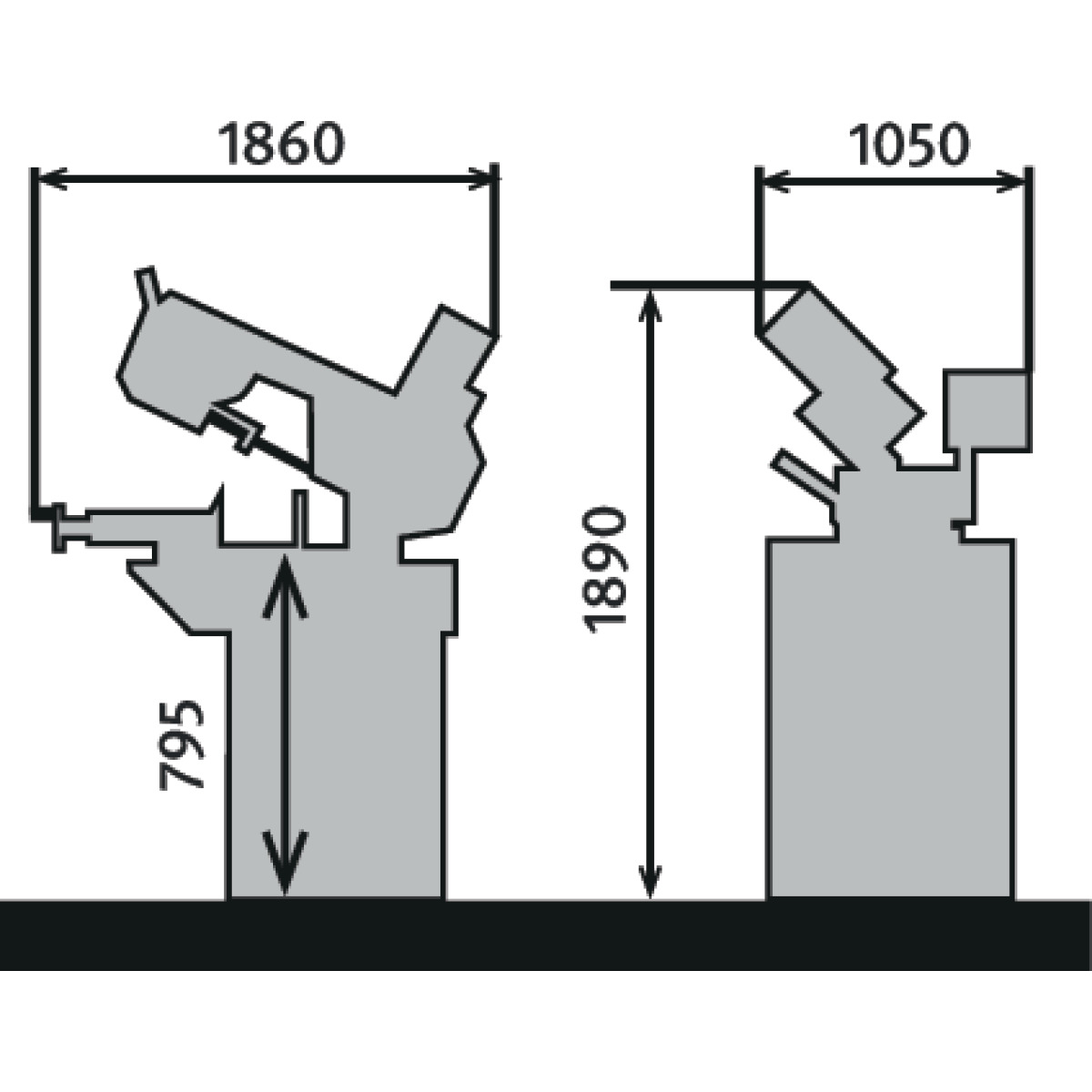

Abmessungen und Gewichte
- Länge (Produkt) ca.: 2340 mm
- Breite/Tiefe (Produkt) ca.: 1050 mm
- Höhe (Produkt) ca.: 1890 mm
- Gewicht (Netto) ca.: 420 kg
Ausstattung
- Kühlmittelpumpe: ✔
- Bandspannungsüberwachung: elektromechanisch
- Bandvorschubüberwachung: BRP
- Sägevorschub: hydraulisch
- Sägerückhub: hydraulisch
- Schnittantaster: ✔
- Bedienpult: schwenkbar
- Späneräumbürste: ✔
- Schraubstock: mit Schnellspannvorrichtung
Elektrische Daten
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinendaten
- Sägebandgeschwindigkeit(en): 20 – 100 m/min
- Geschwindigkeitsstufen: stufenlos
- Sägebandlänge: 2720 mm
- Sägebandbreite: 27 mm
- Sägebanddicke: 0.9 mm
Schnittbereiche
- Schnittbereich 0° rund (Rohr): 230 mm
- Schnittbereich 0° rund (Vollmaterial): 150 mm
- Schnittbereich 0° rechteck liegend (Hohlprofil): 280 x 220 mm
- Schnittbereich 0° Bündel (Rohr): 280 x 120 mm
- Schnittbereich -45° rund (Rohr): 190 mm
- Schnittbereich -45° rund (Vollmaterial): 110 mm
- Schnittbereich -45° rechteck liegend (Hohlprofil): 180 x 170 mm
- Schnittbereich -60° rund (Rohr): 120 mm
- Schnittbereich -60° rund (Vollmaterial): 80 mm
- Schnittbereich -60° rechteck liegend (Hohlprofil): 120 x 90 mm
- Schnittbereich +45° rund (Rohr): 185 mm
- Schnittbereich +45° rund (Vollmaterial): 110 mm
- Schnittbereich +45° rechteck liegend (Hohlprofil): 180 x 120 mm
Materialvorschub
- Tischhöhe Materialzufuhr: 795 mm
Lieferumfang:
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
- Anbauadapter für Rollenbahn
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
