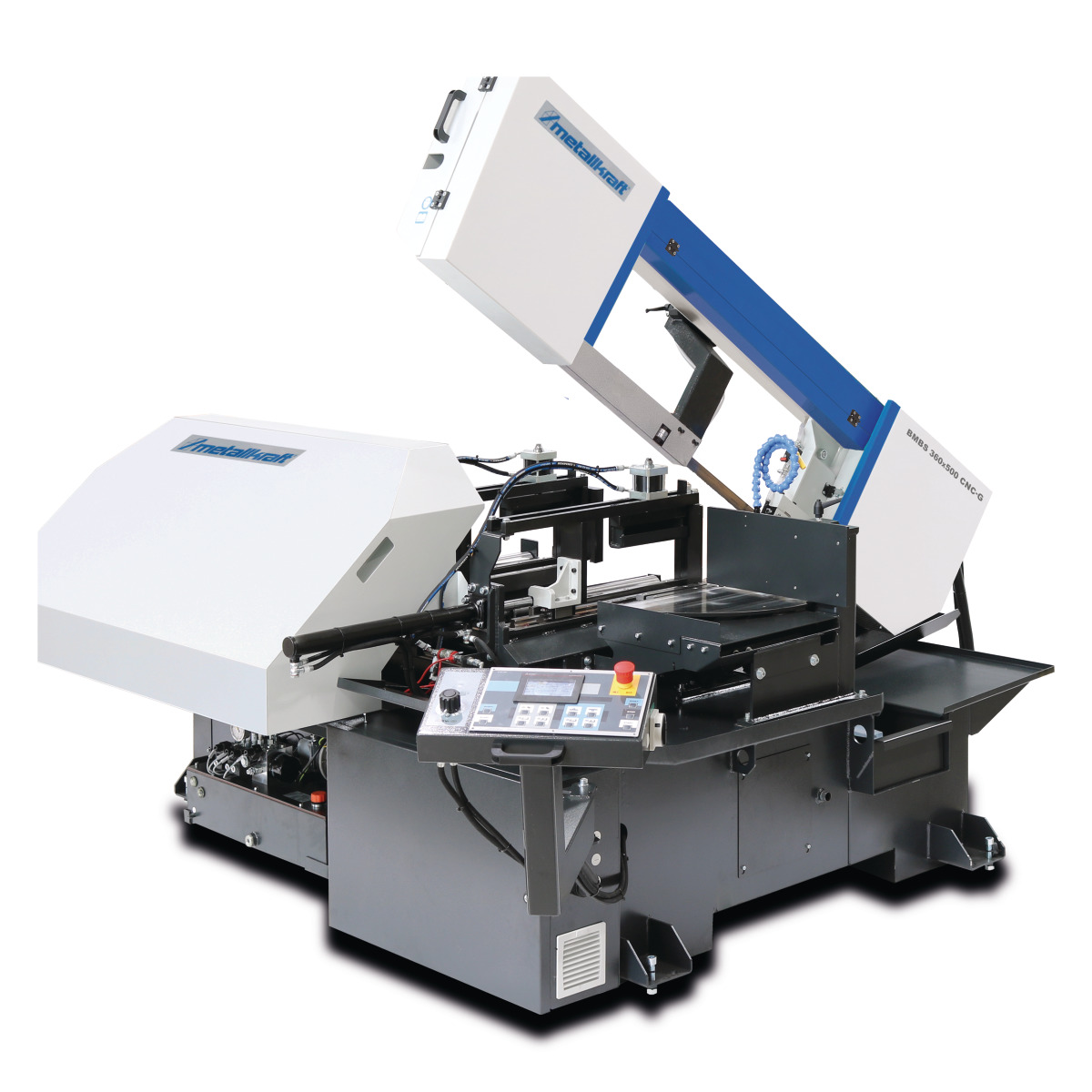

Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 360x500 CNC-G
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Sägebandführung mit einstellbaren HM-Platten für einen präzisen Schnitt
- Hydraulisch gesteuertes System für beide Schraubstöcke und die Auf- und Abwärtsbewegung des Sägearms
- Präziser Materialvorschub über Kugelumlaufspindel
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- BRP - Sägebandüberwachung
- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Digitale Winkelanzeige

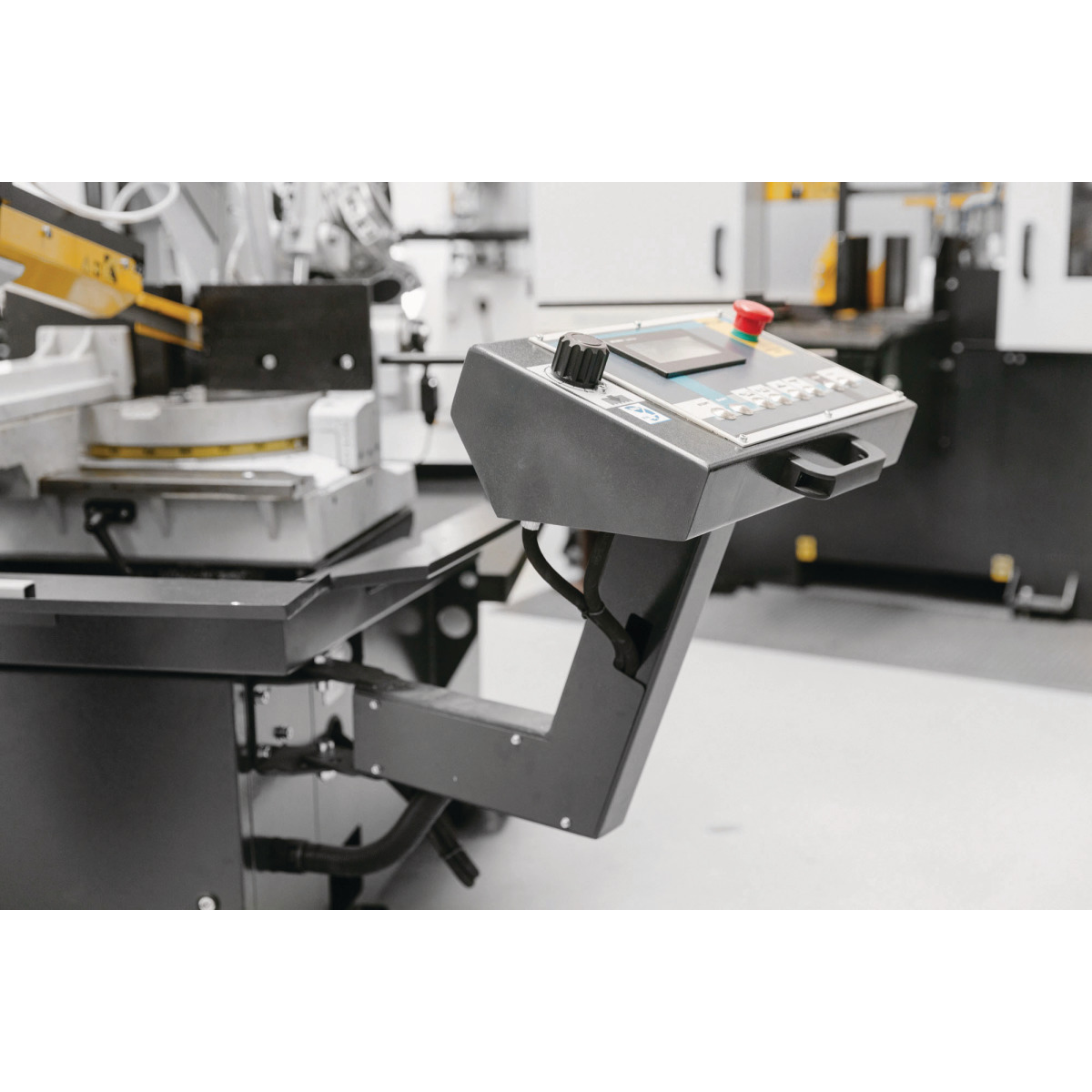

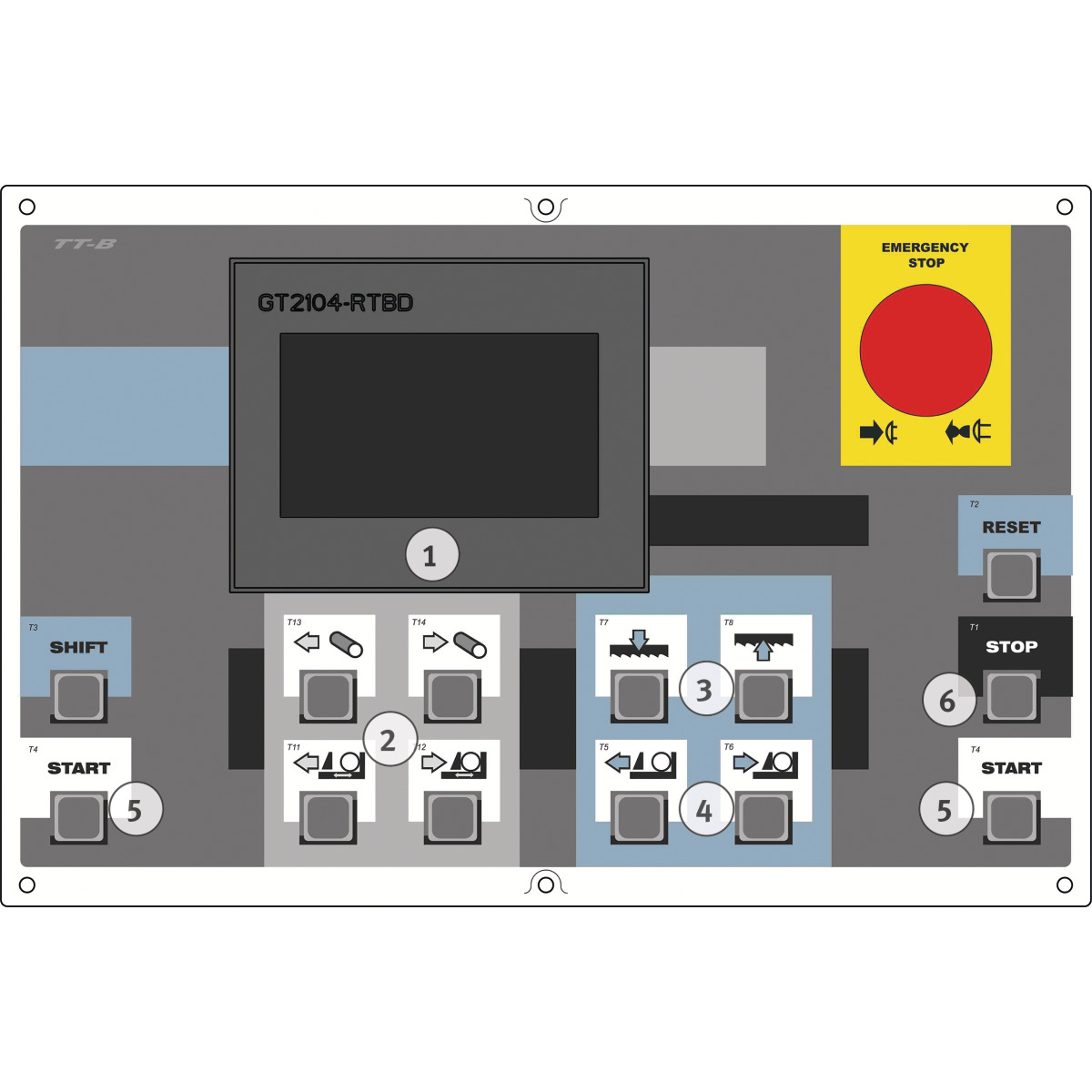

- Schwenkbares Bedienpult
- Mechanische Bandspannvorrichtung
- Automatische Bandführungseinstellung
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:

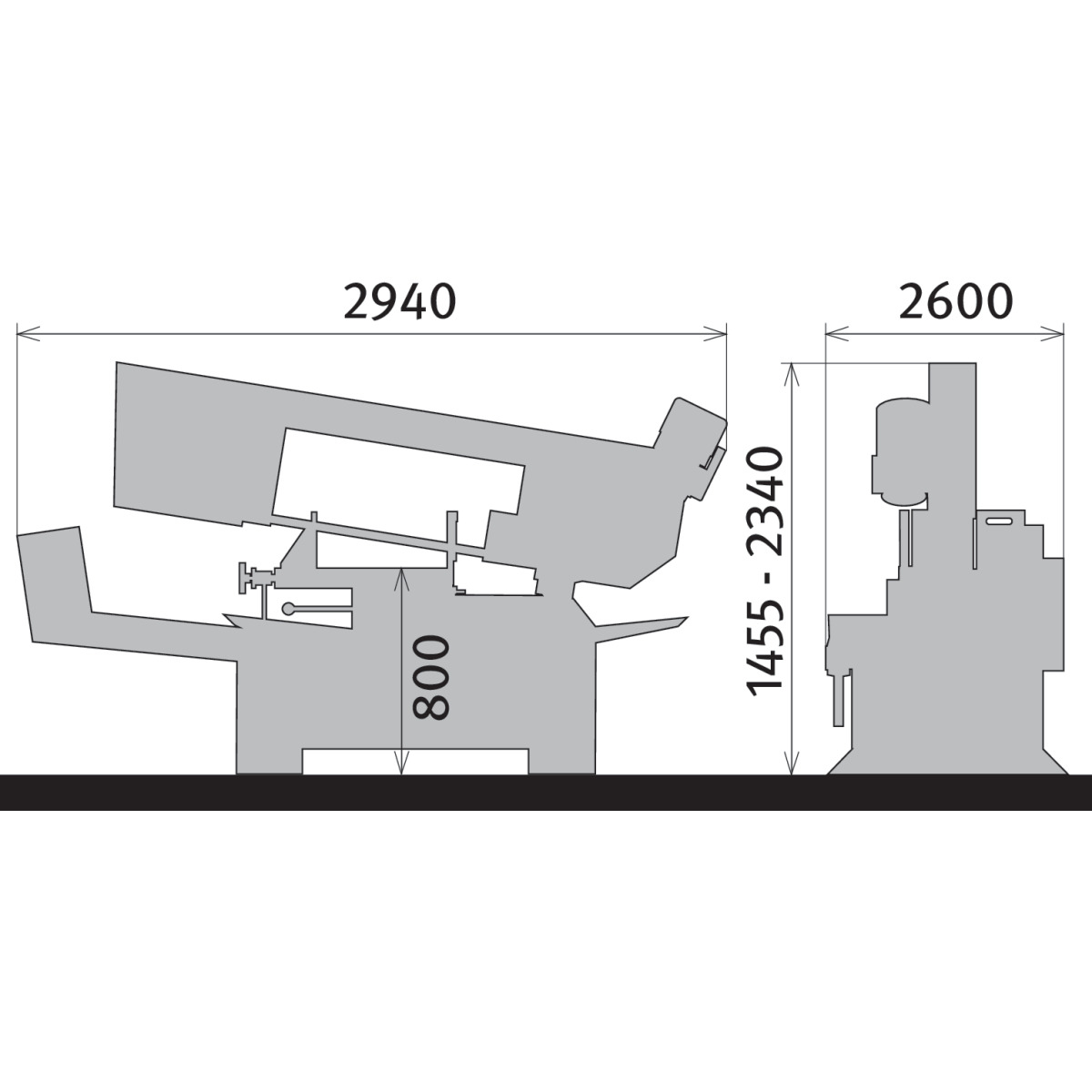

Abmessungen und Gewichte
- Länge (Produkt) ca.: 2940 mm
- Breite/Tiefe (Produkt) ca.: 2600 mm
- Höhe (Produkt) ca.: 2340 mm
- Gewicht (Netto) ca.: 1500 kg
Elektrische Daten
- Leistung Antriebsmotor: 3,0 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Motorleistung Hydraulikpumpe: 0.85 kW
- Motorleistung Kühlmittelpumpe: 0.09 kW
- Schutzklasse: 1
- Wirkungsgrad: 90 %
- Abgabeleistung: 7.7 kW
- Aufnahmeleistung: 7.7 kW
- Schutzart Antriebsmotor: IP55
- Nennbetriebsart Antriebsmotor: S1
- Motor Effizienzklasse: IE2
- Gesamt Stromaufnahme: 10.3 A
Geräuschemission
- Schallleistungspegel DIN EN ISO 3746: 67 dB (A)
- Schallleistungspegel DIN EN ISO 3744: 65 dB (A)
Maschinendaten
- Sägebandgeschwindigkeit(en): 20 – 100 m/min
- Sägebandlänge: 4780 mm
- Sägebandbreite: 34 mm
- Sägebanddicke: 1.1 mm
- Schnittwinkel von bis: 0 - 60 °
Schnittbereiche
- Schnittbereich 0° rund (Rohr): 360 mm
- Schnittbereich 0° rund (Vollmaterial): 360 mm
- Schnittbereich 0° rechteck liegend (Hohlprofil): 500 x 360 mm
- Schnittbereich 0° Bündel (Rohr): 500 x 220 mm
- Schnittbereich -45° rund (Rohr): 360 mm
- Schnittbereich -45° rund (Vollmaterial): 360 mm
- Schnittbereich -45° rechteck liegend (Hohlprofil): 440 x 240 mm
- Schnittbereich -60° rund (Rohr): 300 mm
- Schnittbereich -60° rund (Vollmaterial): 300 mm
- Schnittbereich -60° rechteck liegend (Hohlprofil): 290 x 280 mm
Materialvorschub
- Materialvorschubgeschwindigkeit: 1,5 / 3 m/min
- Materialvorschub max.: 1000 / 9999 mm
- Materialvorschub min.: 3 mm
- Abschnittlänge min.: 3 mm
- Materialdurchmesser min.: 50 mm
- Min. Restwerkstücklänge Halbautomatik: 30 mm
- Min. Restwerkstücklänge Automatik: 140 mm
Lieferumfang:
- Sägeband
- Arbeitsplatzbeleuchtung
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
