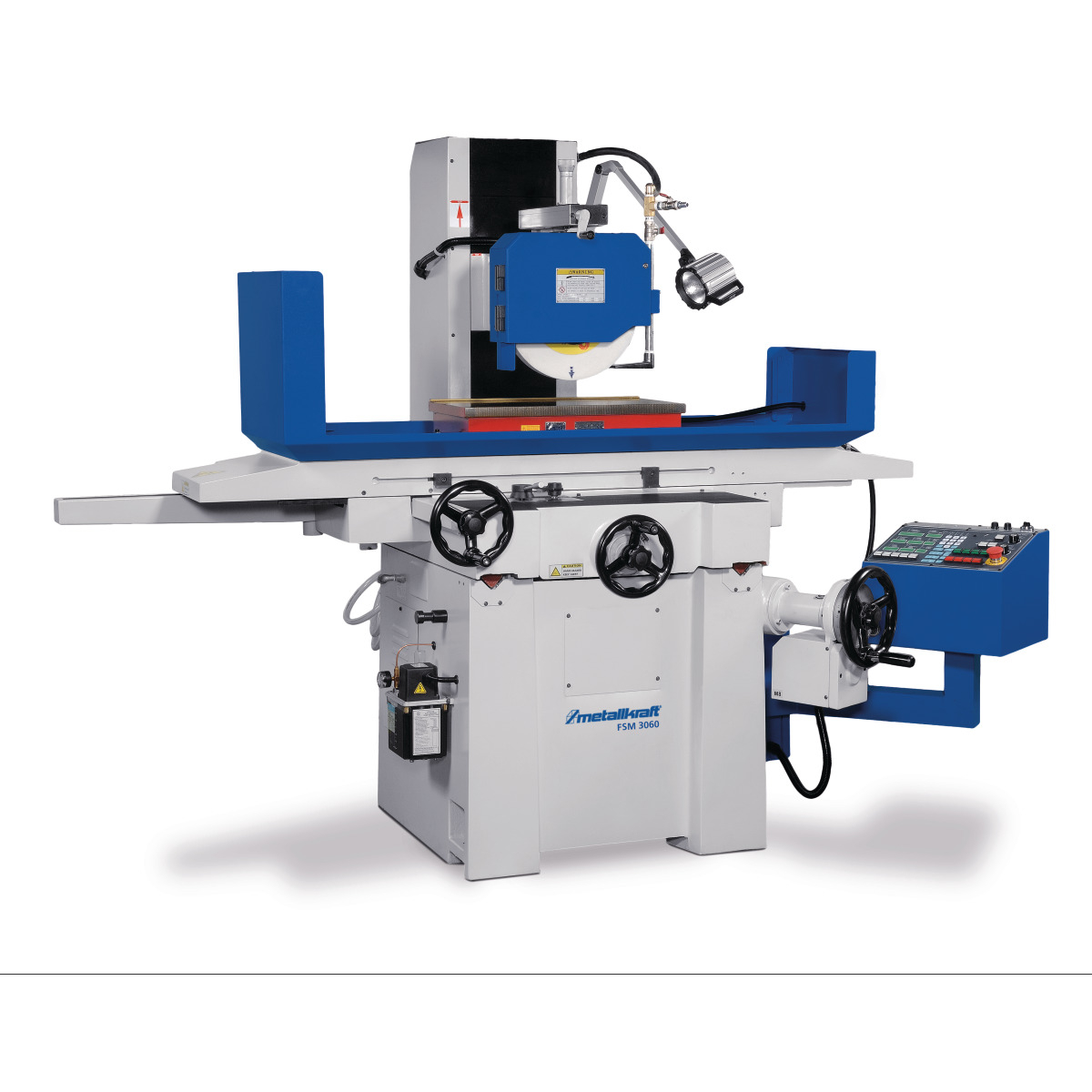

Metallkraft Präzisions-Flächenschleifmaschine FSM 3060

Art.Nr.:: 3933060
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

43.780,10 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Für Präzisions-Flächenschleifarbeiten im Industriebereich
Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion
Hochwertige Spindel mit Präzisionskegelrollenlagern (Rundlaufgenauigkeit 2 µm)
Elektromagnetische Spannplatte zum Fixieren des Werkstücks inklusive automatischer Entmagnetisierungsfunktion
Automatischer Zentralschmierung für alle Gleitbahnen und Spindeln
Handgeschabte und Turcite-B-beschichtete V-Flach-Führungen garantieren extrem gleichmäßige, reibungsarme Bewegung und höchste Präzision
Halogen-Arbeitsleuchte staubdicht, vollständig berührungsgeschützt und gegen Strahlwasser geschützt nach IP65
Zweite Schleifscheibenflansch im Lieferumfang

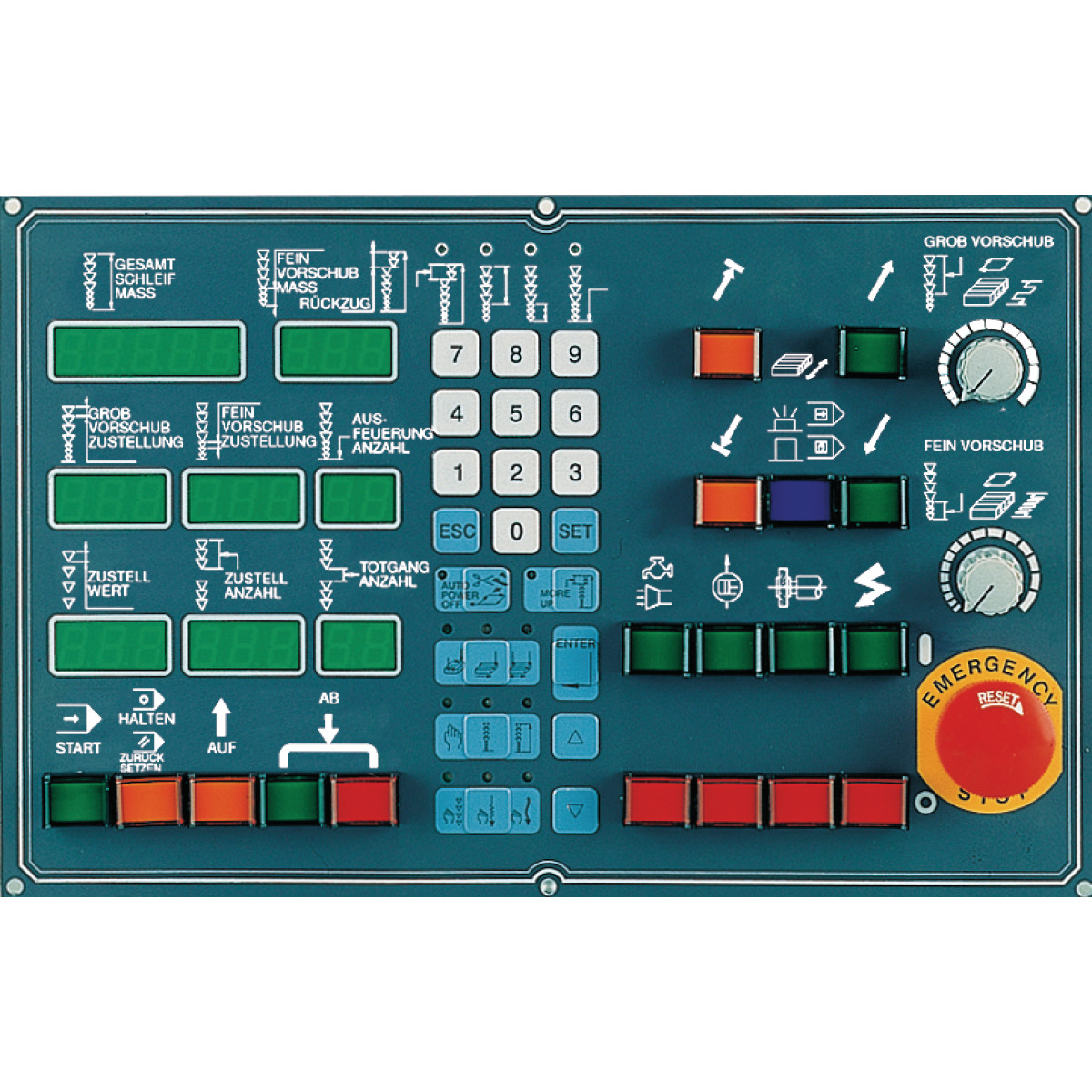

Automatische Vorschubsteuerung AD 5

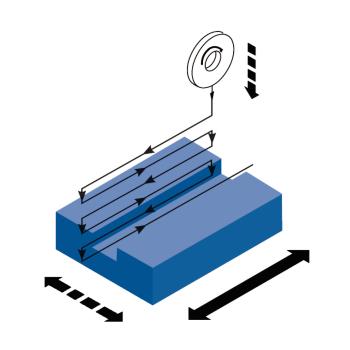

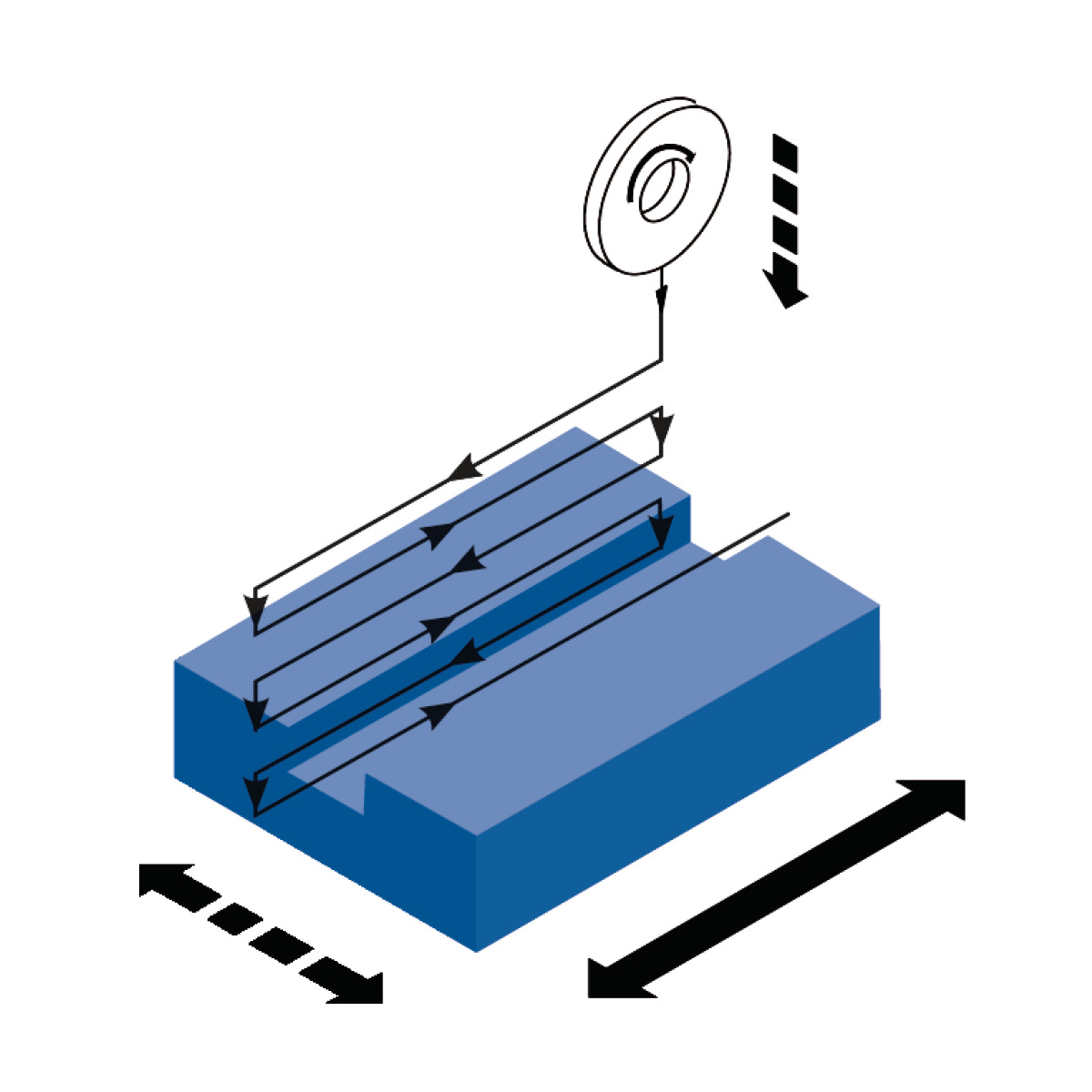

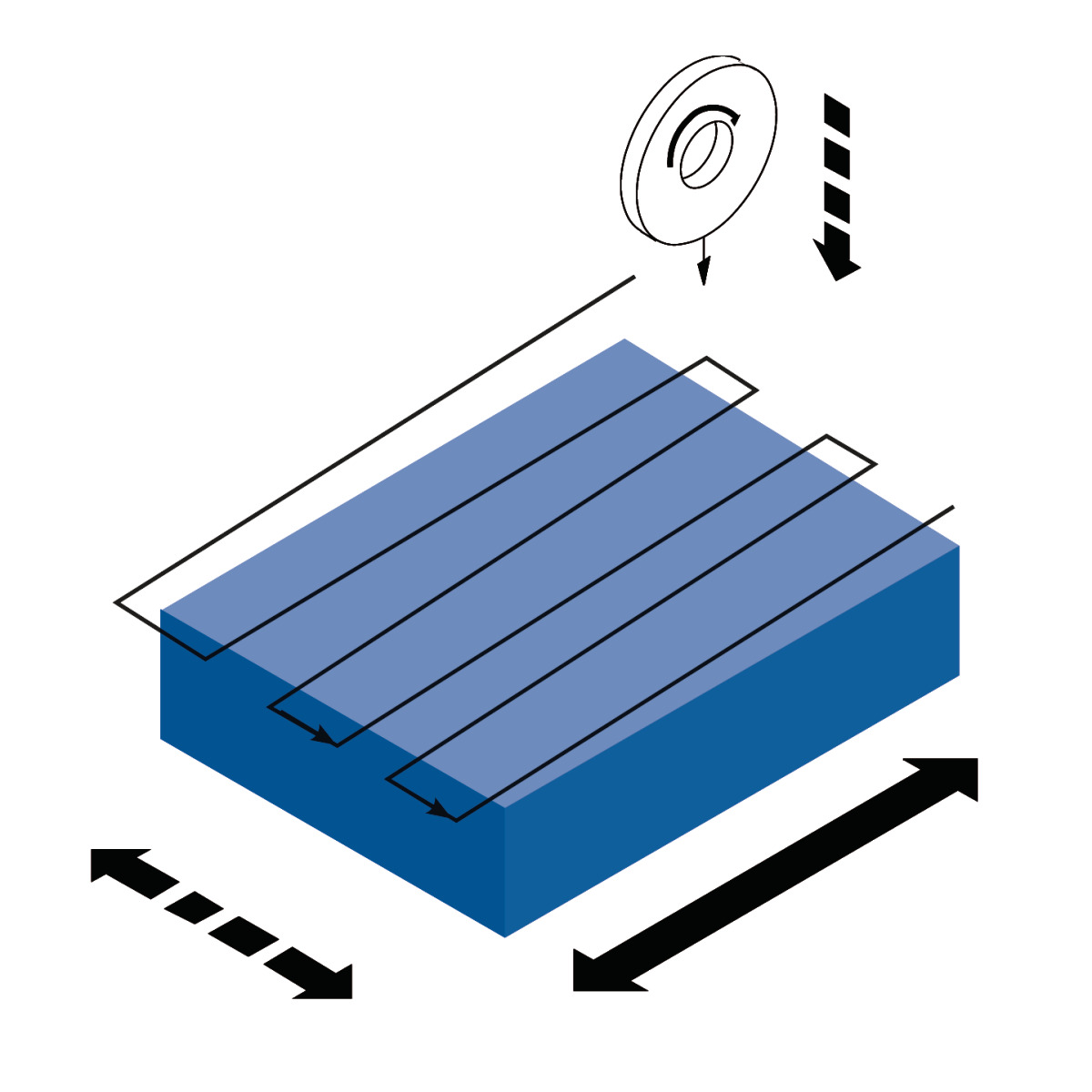

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de

Technische Daten:

Abmessungen und Gewichte

Länge (Produkt) ca.: 2650 mm
Breite/Tiefe (Produkt) ca.: 1550 mm
Höhe (Produkt) ca.: 1800 mm
Gewicht (Netto) ca.: 1700 kg

Ausstattung

Spannplatte: Elektromagnet
Entmagnetisiereinrichtung: Automatisch

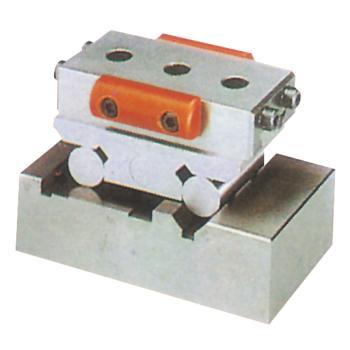

Parallelabrichtvorrichtung: ✔

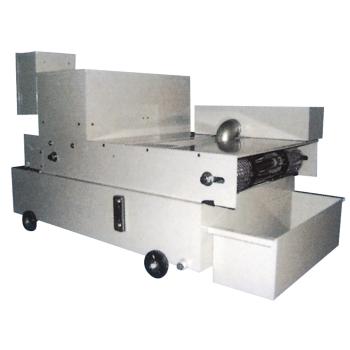

Kühlmitteleinrichtung: ✔
Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
Ausrichtfüße: ✔

Elektrische Daten

Motorleistung Hydraulikpumpe: 0,75 kW
Leistung Antriebsmotor: 3,75 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz

Spindel

Spindeldrehzahl: 1450 min¯¹

Schleifscheibe(n)

Schleifscheibe Außendurchmesser: 355 mm
Schleifscheibe Breite: 38 mm
Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

Flächenschleiftisch Spannfläche Länge: 600 mm
Flächenschleiftisch Spannfläche Breite: 300 mm
Flächenschleiftisch Werkstück Gewicht max.: 300 kg
Abstand max. Spindel zu Flächenschleiftisch: 500 mm

X-Achse

X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
X-Achse Verfahrweg: 550 mm

Z-Achse

Z-Achse Verfahrweg: 270 mm

Lieferumfang:

Schleifscheibenflansch
Schleifscheibe
Auswuchtdorn
Bedienwerkzeug

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
