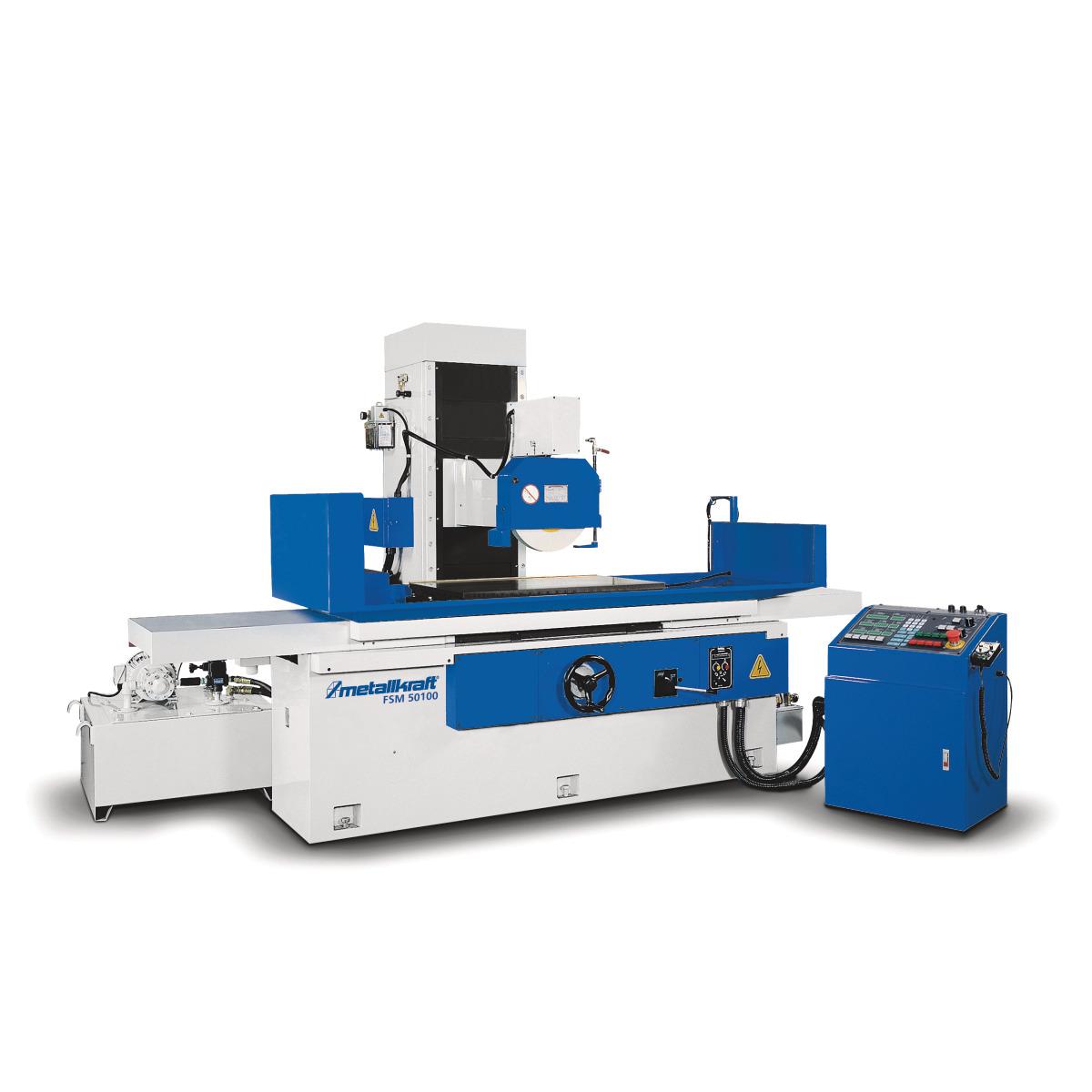

Metallkraft Präzisions-Flächenschleifmaschine FSM 50100

• Für Präzisions-Flächenschleifarbeiten
• Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion
• Hochwertige Spindel mit Präzisionskegel­rollenlagern (Rundlaufgenauigkeit 2 µm)
• Elektromagnetische Spannplatte zum Fixieren des Werkstücks inklusive automatischer Entmagnetisierungsfunktion
• Automatischer Zentralschmierung für alle Gleitbahnen und Spindeln
• Handgeschabte und Turcite-B-beschichtete V-Flach-Führungen garantieren extrem gleichmäßige, reibungsarme Bewegung und höchste Präzision
• Halogen-Arbeitsleuchte staubdicht, vollständig berührungsgeschützt und gegen Strahlwasser geschützt nach IP65
• Zweite Schleifscheibenflansch im Lieferumfang

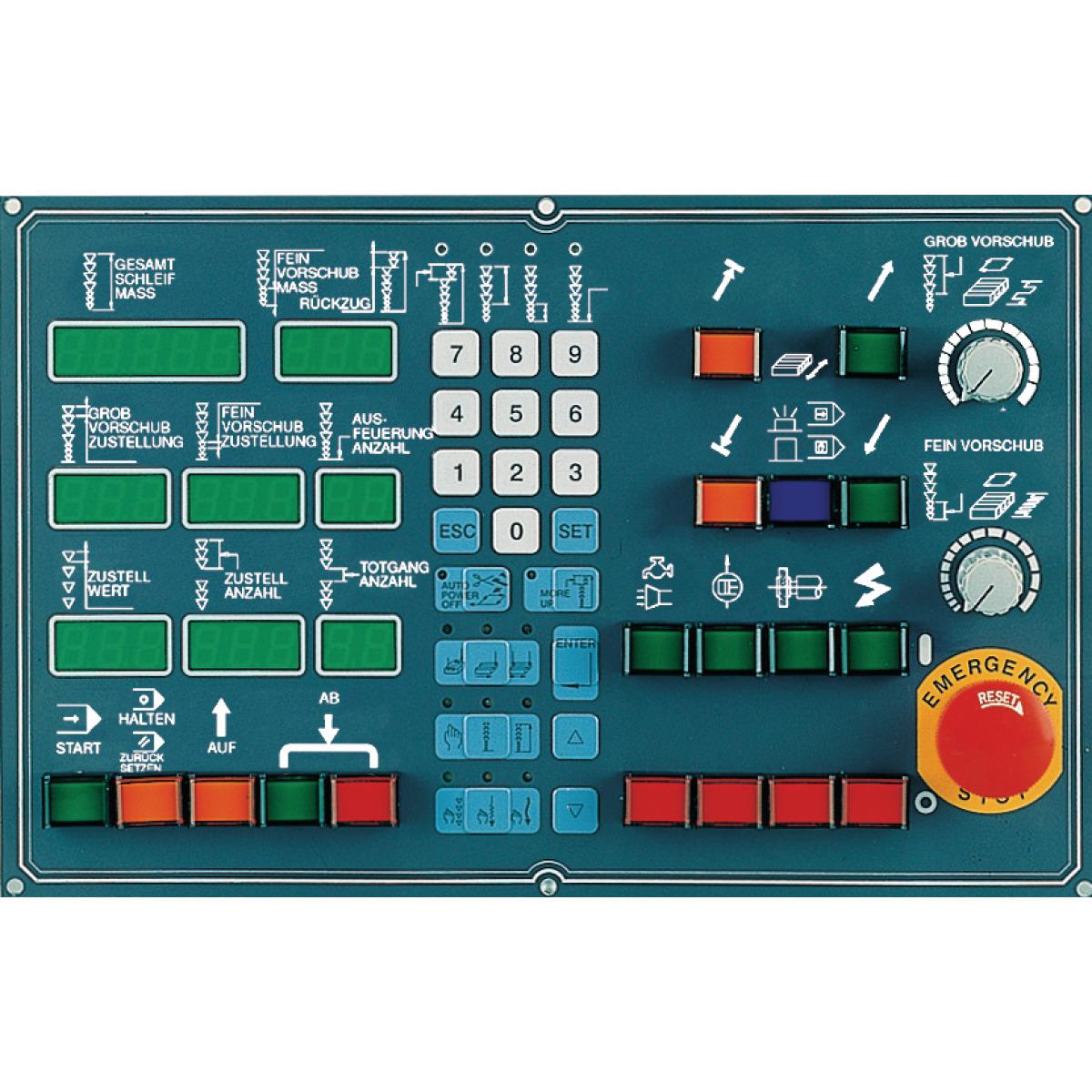

Automatische Vorschubsteuerung AD 5

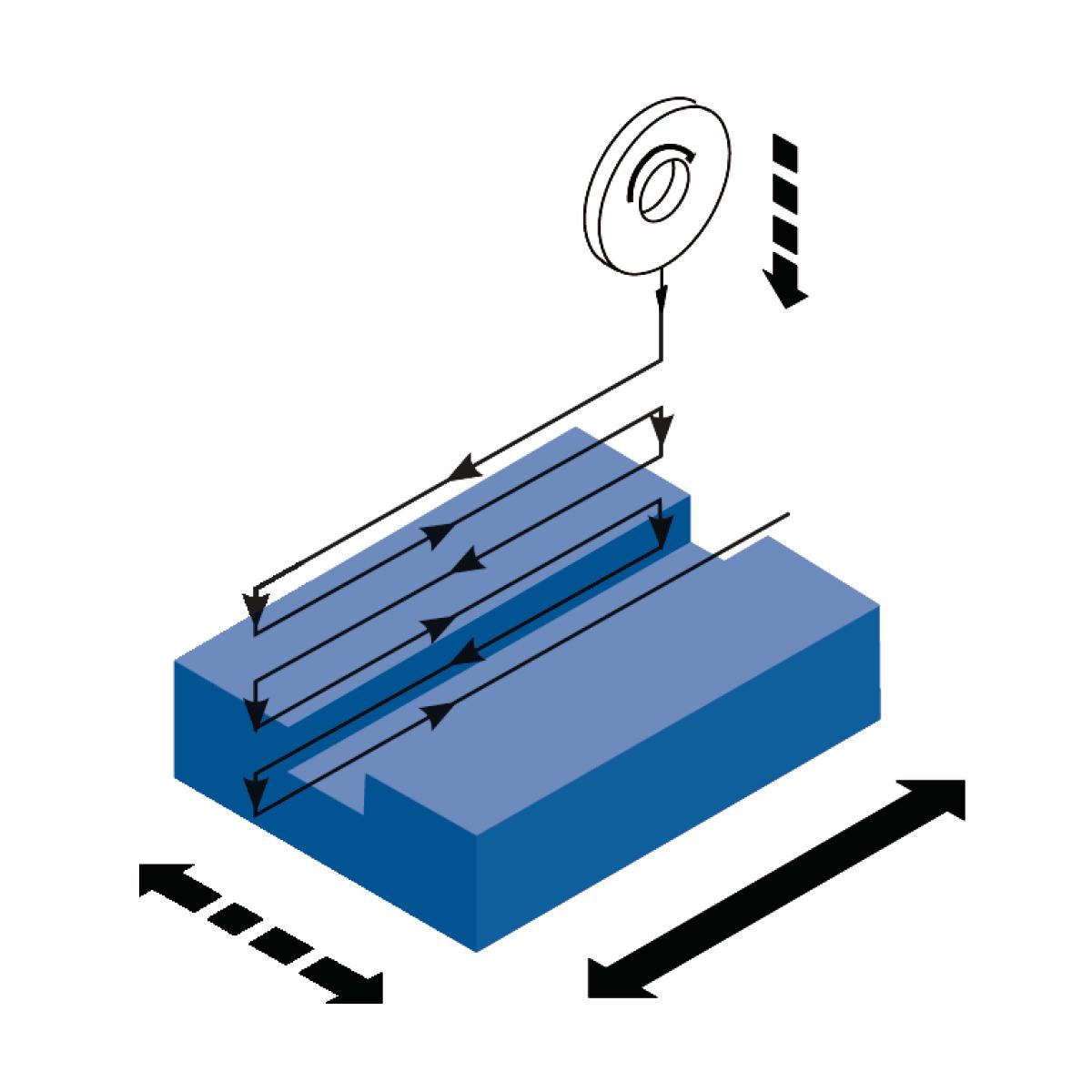

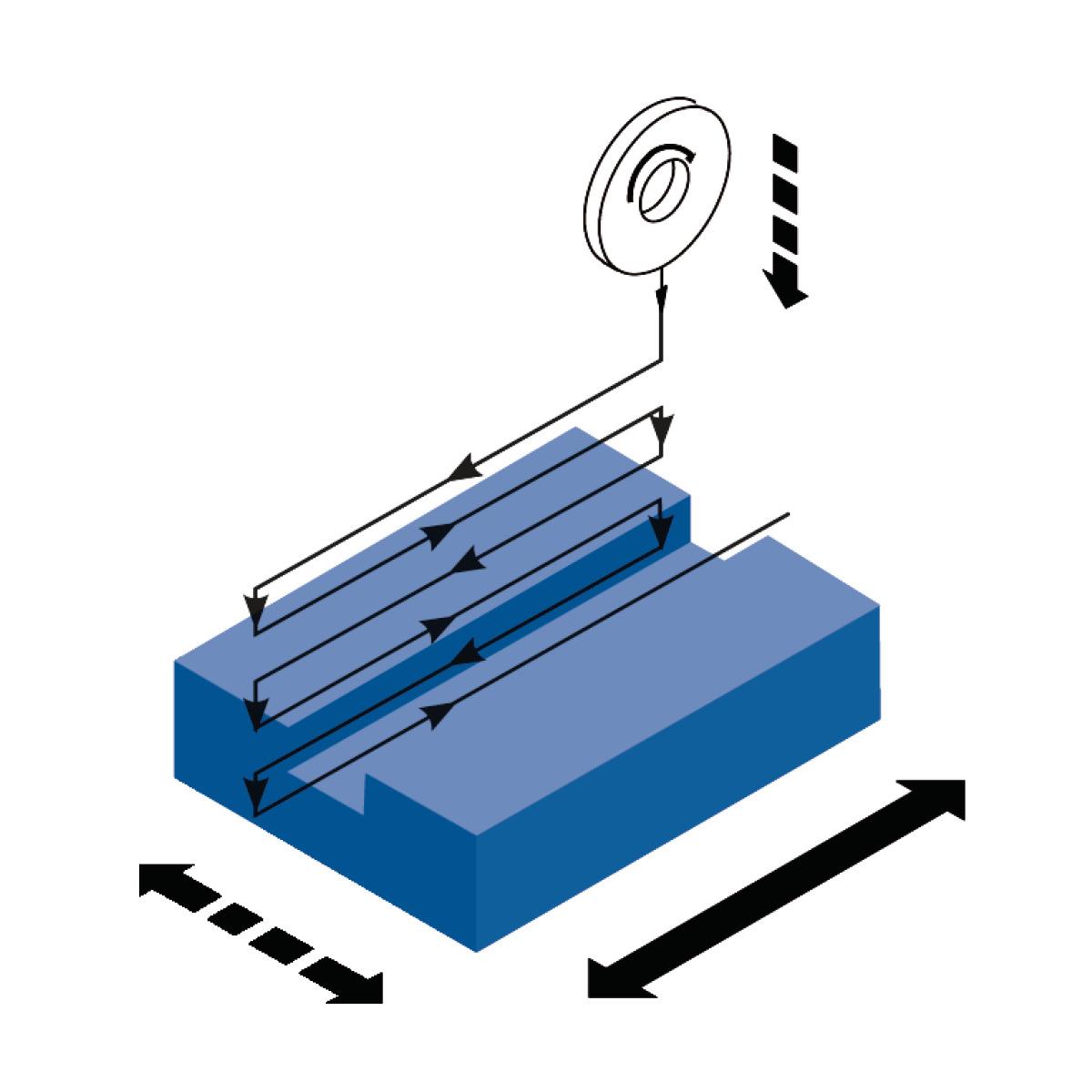

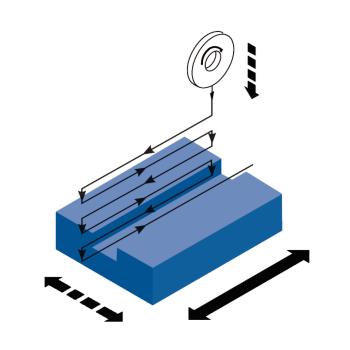

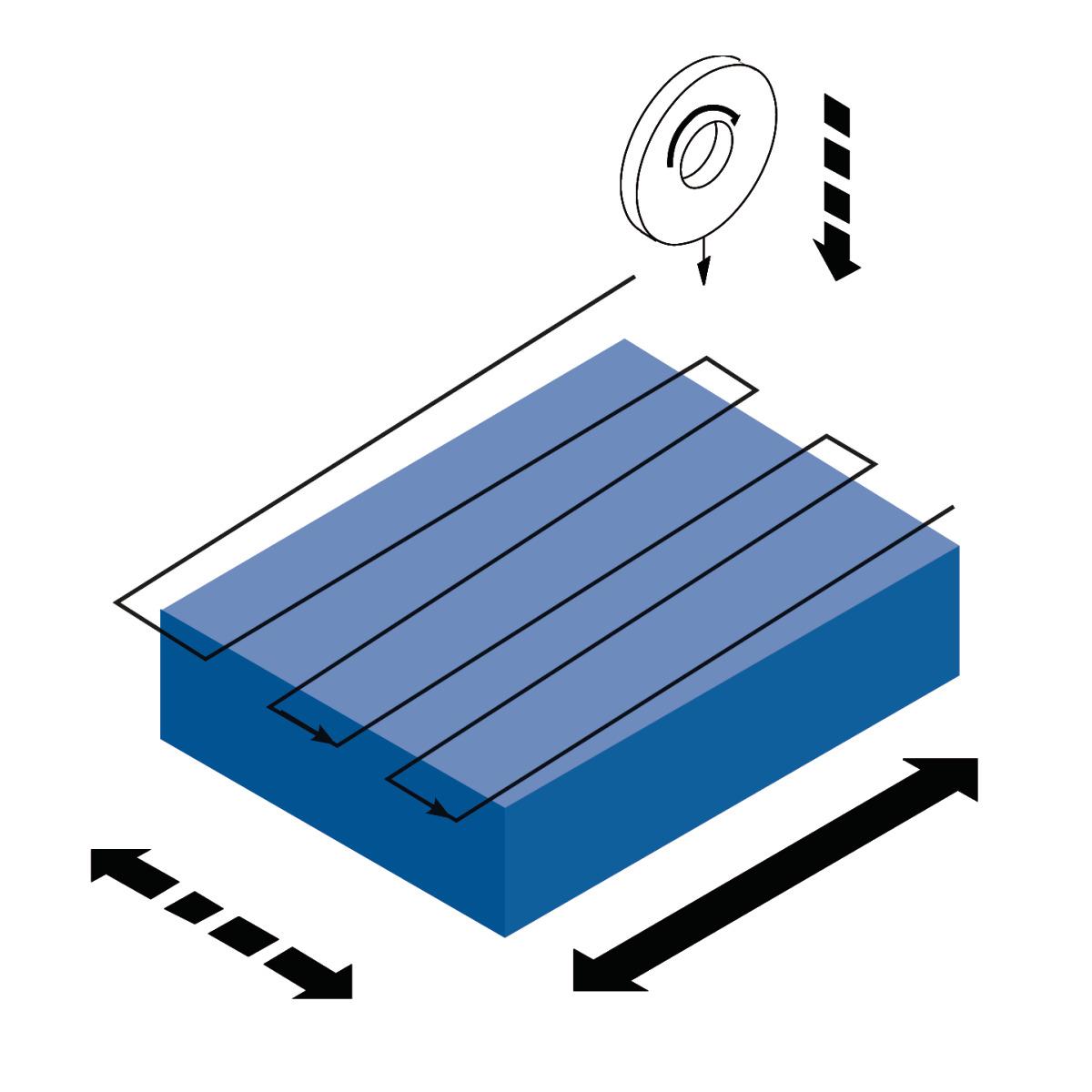

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de


Technische Daten:

Abmessungen und Gewichte

• Länge (Produkt) ca.: 4600 mm
• Breite/Tiefe (Produkt) ca.: 2300 mm
• Höhe (Produkt) ca.: 2040 mm
• Gewicht (Netto) ca.: 6000 kg

Ausstattung

• Spannplatte: Elektromagnet
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung: ?
• Kühlmitteleinrichtung: ?
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße: ?

Elektrische Daten

• Motorleistung Hydraulikpumpe: 2,24 kW
• Leistung Antriebsmotor: 7,46 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 1450 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 405 mm
• Schleifscheibe Breite: 50 mm
• Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 1000 mm
• Flächenschleiftisch Spannfläche Breite: 500 mm
• Flächenschleiftisch Werkstück Gewicht max.: 800 kg
• Abstand max. Spindel zu Flächenschleiftisch: 600 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
• X-Achse Verfahrweg: 1150 mm

Z-Achse

• Z-Achse Verfahrweg: 560 mm

Lieferumfang:

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
