- Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
- Der Durchmesser der Matrize ist abhängig von der Materialstärke
Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm
Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm
HerstellerStürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de

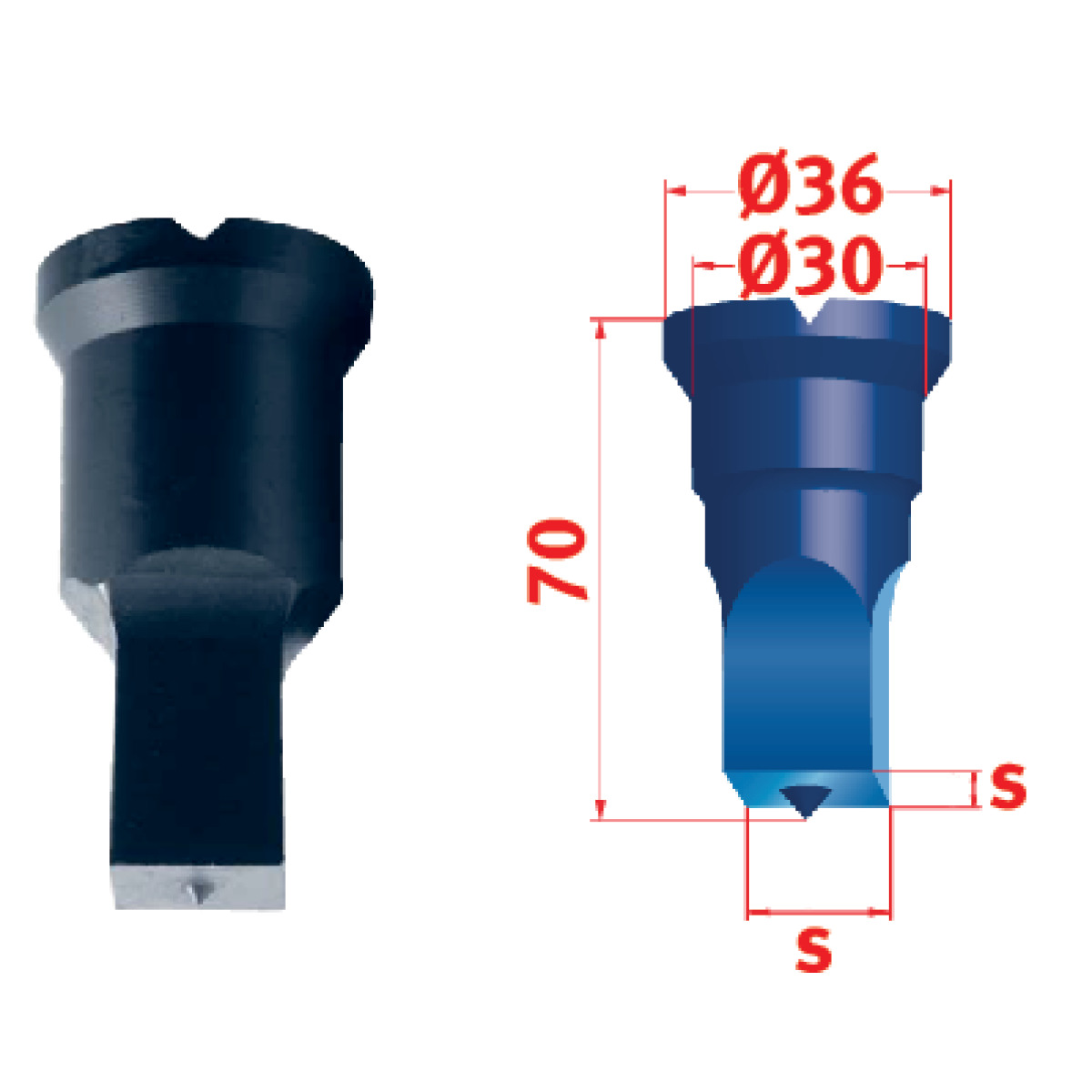

Technische Daten:
- Lochlänge: 6.0 mm
- Lochbreite: 6.0 mm
- Länge: 70.0 mm
- Aufnahmedurchmesser: 36/30 mm
