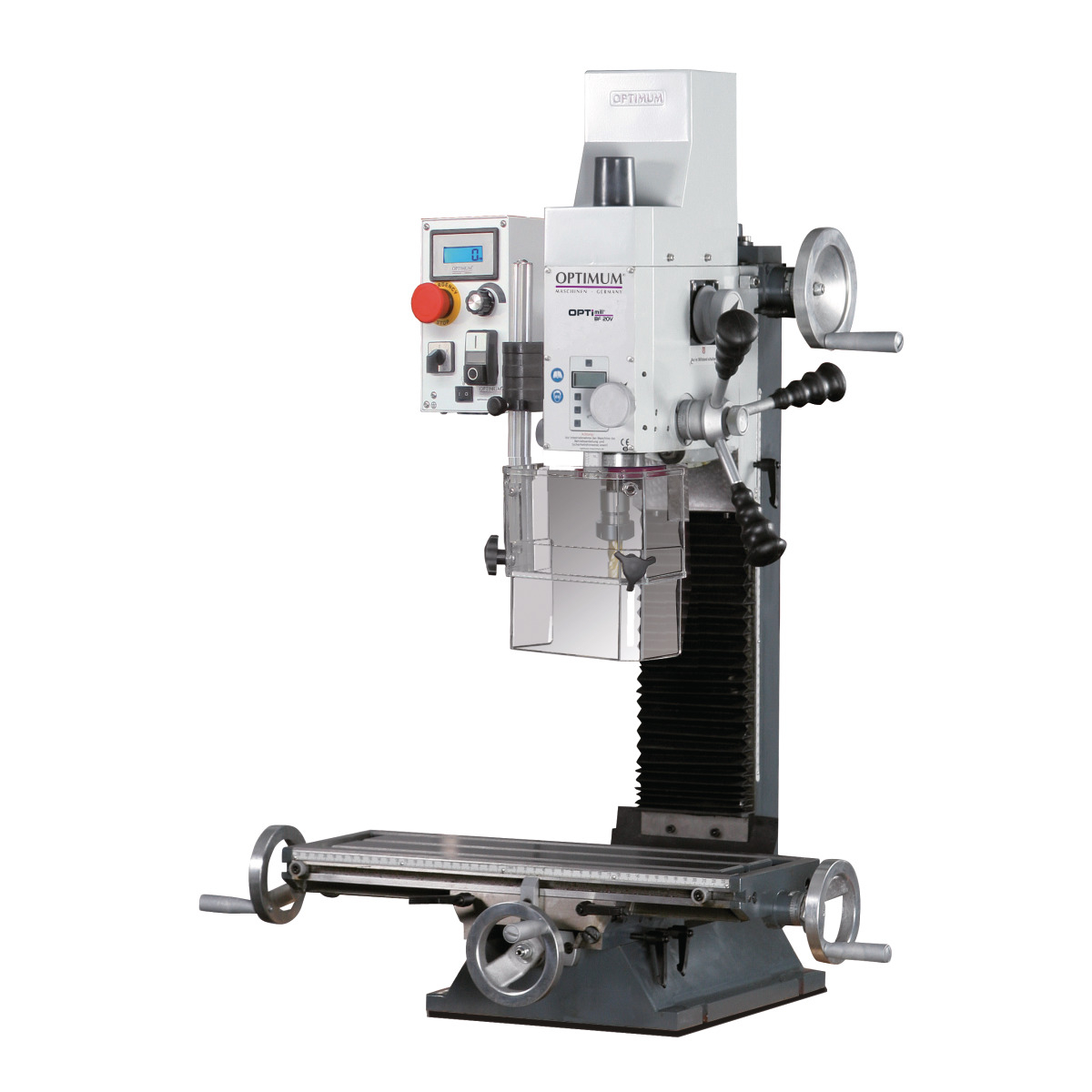

Optimum Bohr-Fräsmaschine OPTImill BF 20Vario
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- EMV-Filter (zum Schutz empfindlicher Elektronik vor Beeinflussung durch leitungsgebundene Störsignale Klasse B)
- Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
- Präzise verarbeitet
- Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar

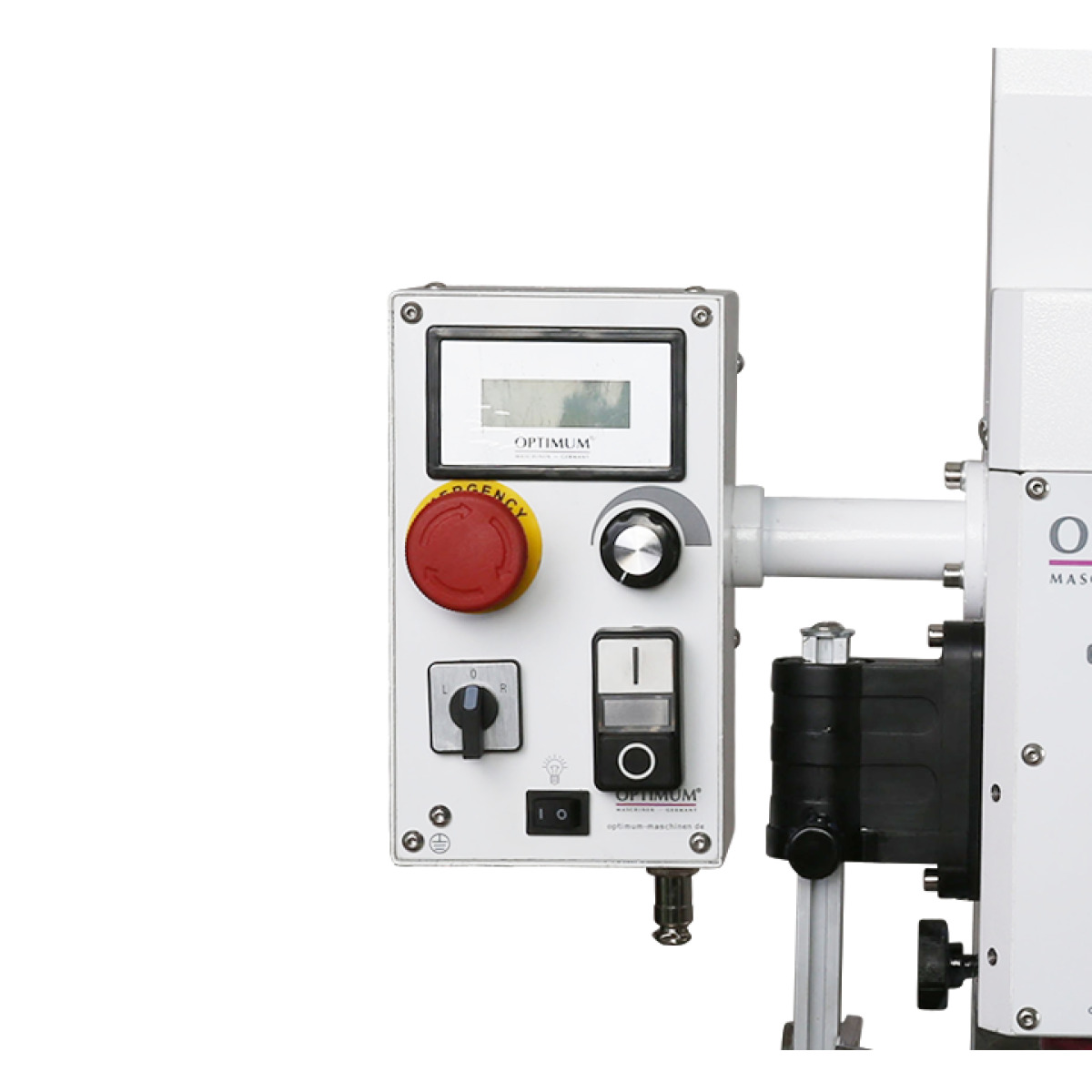

- Sicherheitselektrik in 24 Volt-Ausführung
- Faltenbalg als Führungsschutz
- Rechts/Linkslauf

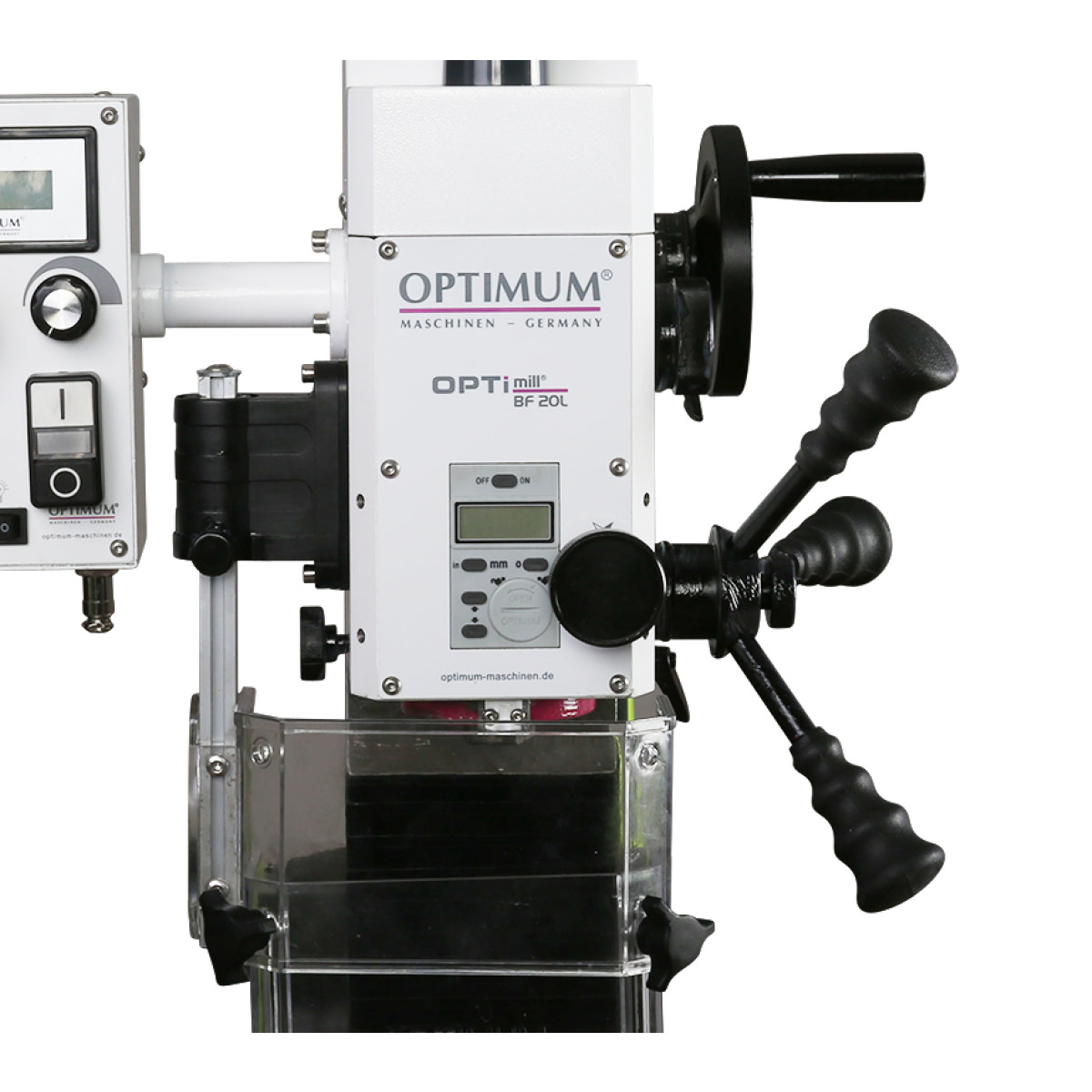

- Bohr-Fräskopf um ± 900 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 745 mm
- Breite/Tiefe (Produkt) ca.: 565 mm
- Höhe (Produkt) ca.: 935 mm
- Gewicht (Netto) ca.: 103 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 63 mm
- Schaftfräsergröße max.: 20 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 510 mm
- Horizontalfrästisch Breite: 180 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 0 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 375 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 50 kg
Verfahrweg
- Verfahrweg X-Achse manuell: 280
- Verfahrweg Y-Achse manuell: 175 mm
- Verfahrweg Z-Achse manuell: 280 mm
Vertikalspindel
- Vertikalspindel Ausladung: 185 mm
- Vertikalspindel Spindelaufnahme: MK 2 / M 10
- Vertikalspindel Drehzahlbereich: 90 – 1480 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90 °
- Erläuterung Vertikalspindel Drehzahlbereich: M 10: 150 – 3000 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Anzugsstange: M 10
- Vertikalspindel Pinolenhub: 50 mm
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 0.85 kW
Lieferumfang:
- Kegeldorn MK 2, B16
- Anzugsstange M 10
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
