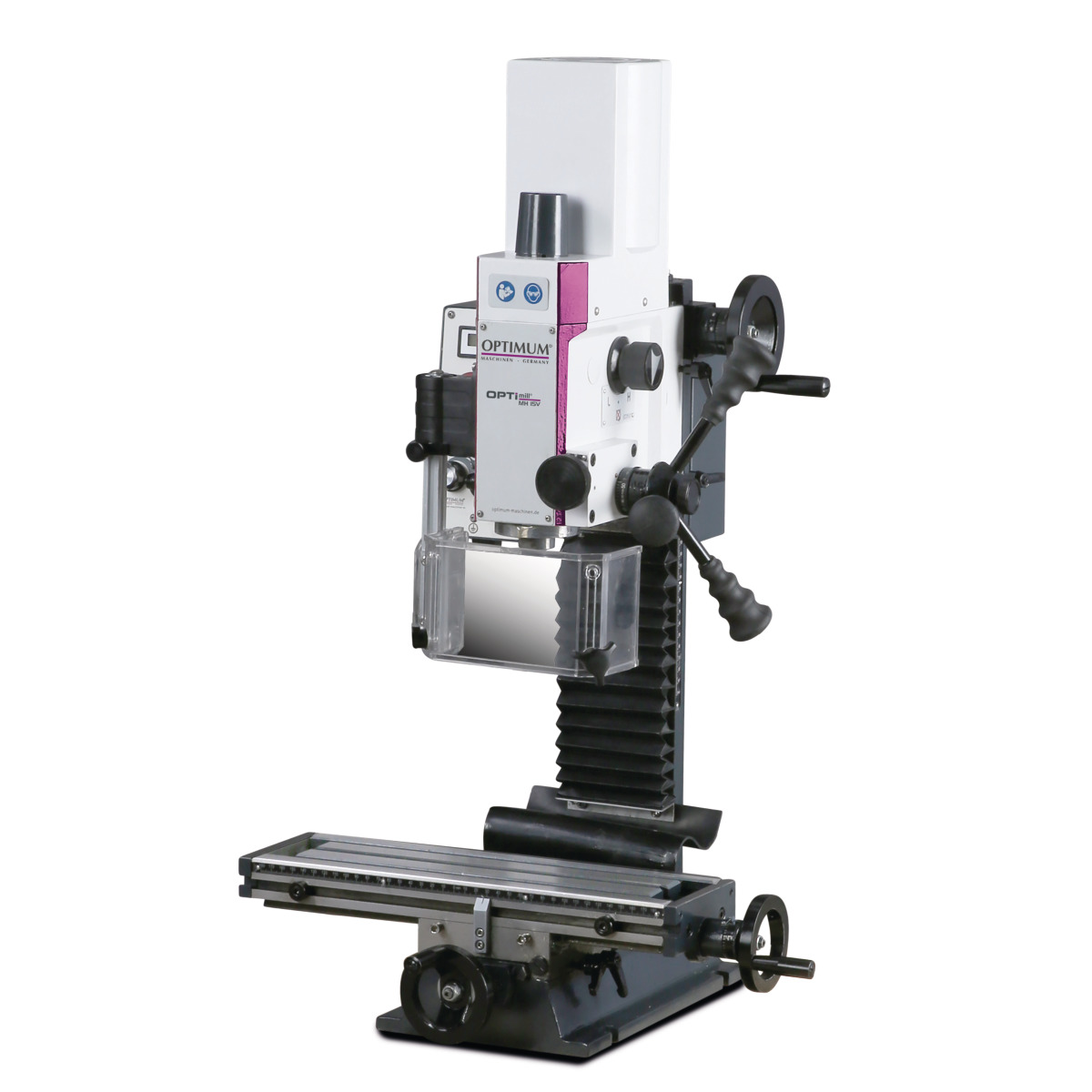

Optimum Bohr- und Fräsmaschine OPTImill MH 15V
- Zweistufige Getriebeübersetzung
- Werkzeugaufnahme MK2
- Der Bohrkopf ist um 45° neigbar und ermöglicht so Fräs- und Bohrarbeiten in jeder Winkelposition

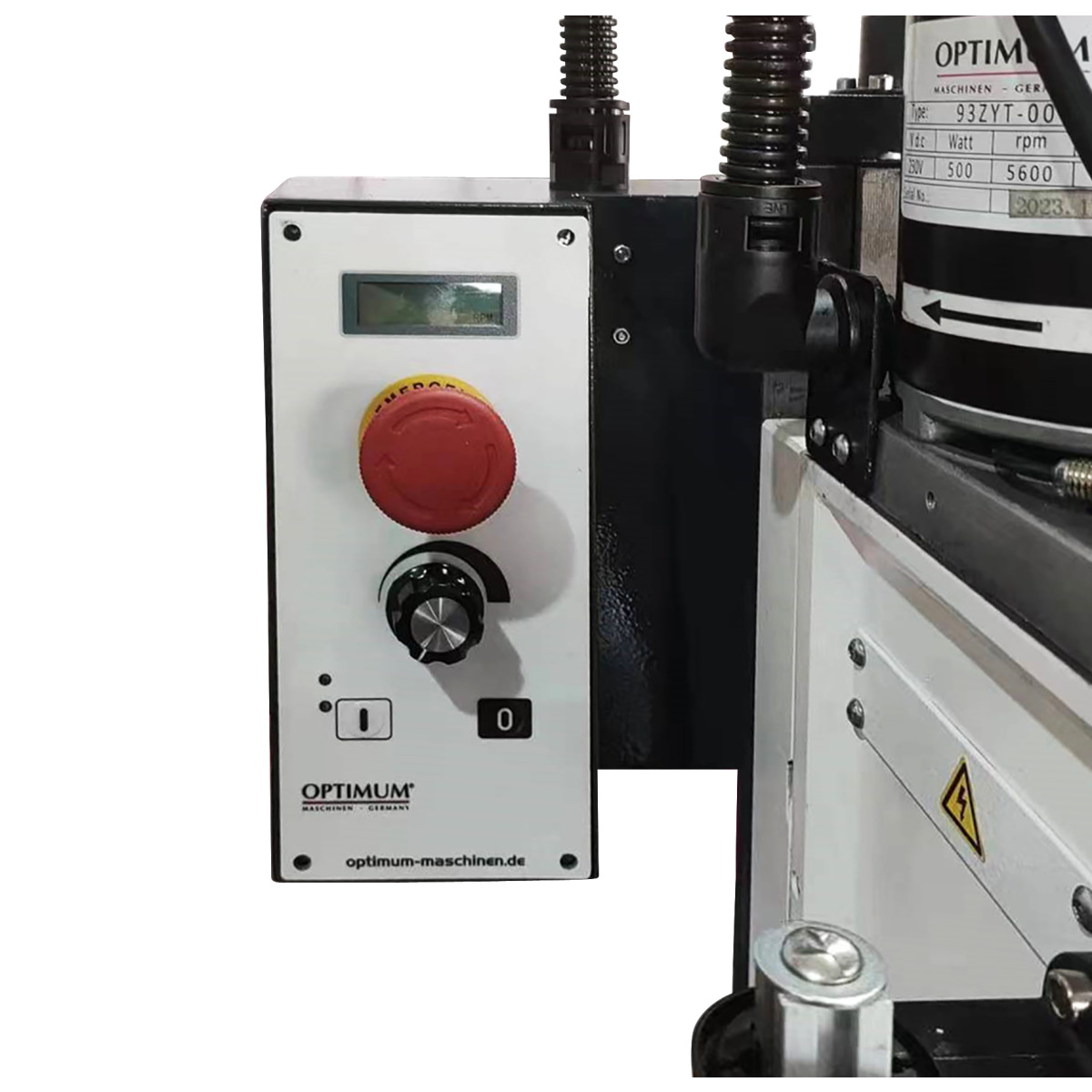

- Einfaches und übersichtliches Bedienfeld
- Mit 24V Niederspannung
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern

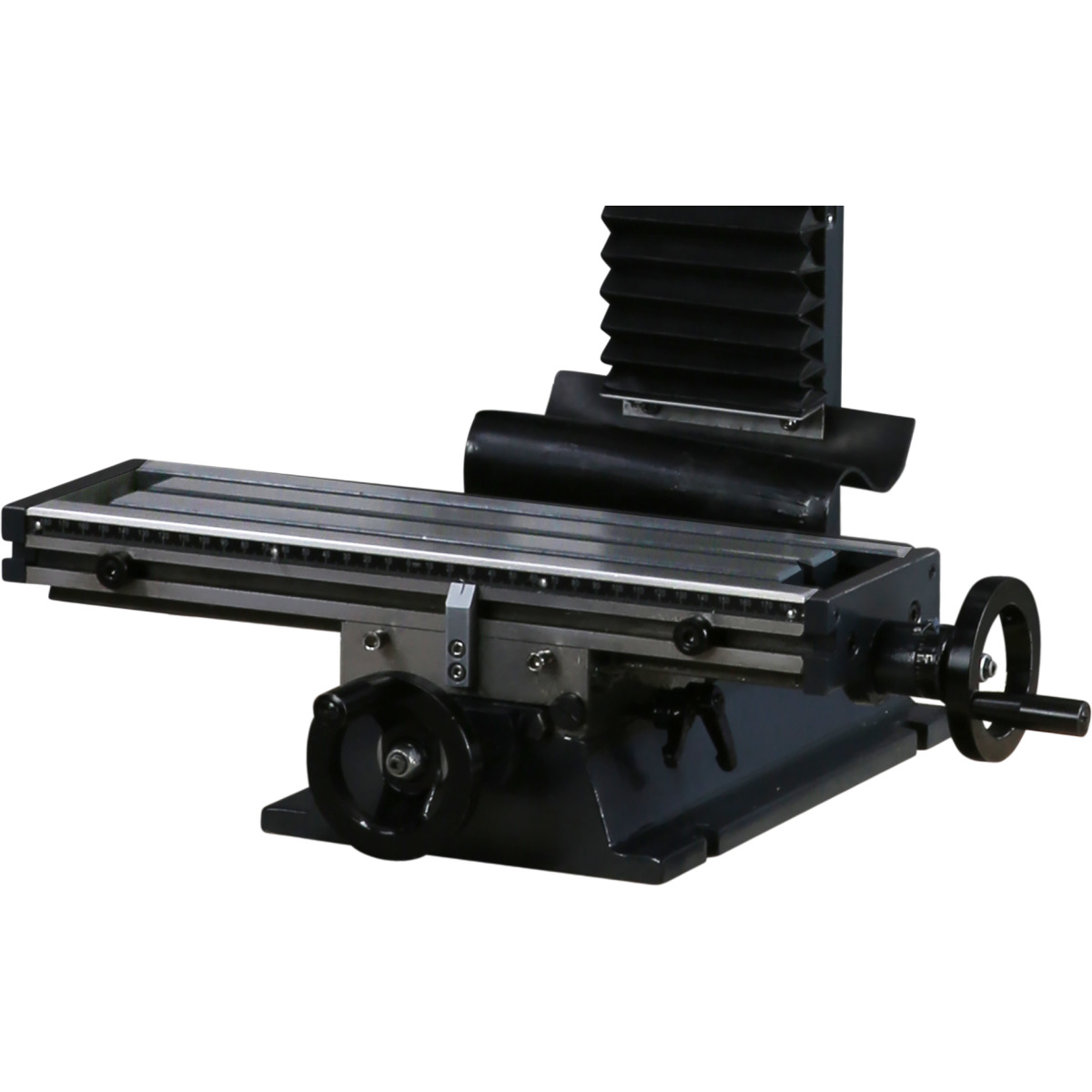

- Massiver Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Verstellbare Endanschläge
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

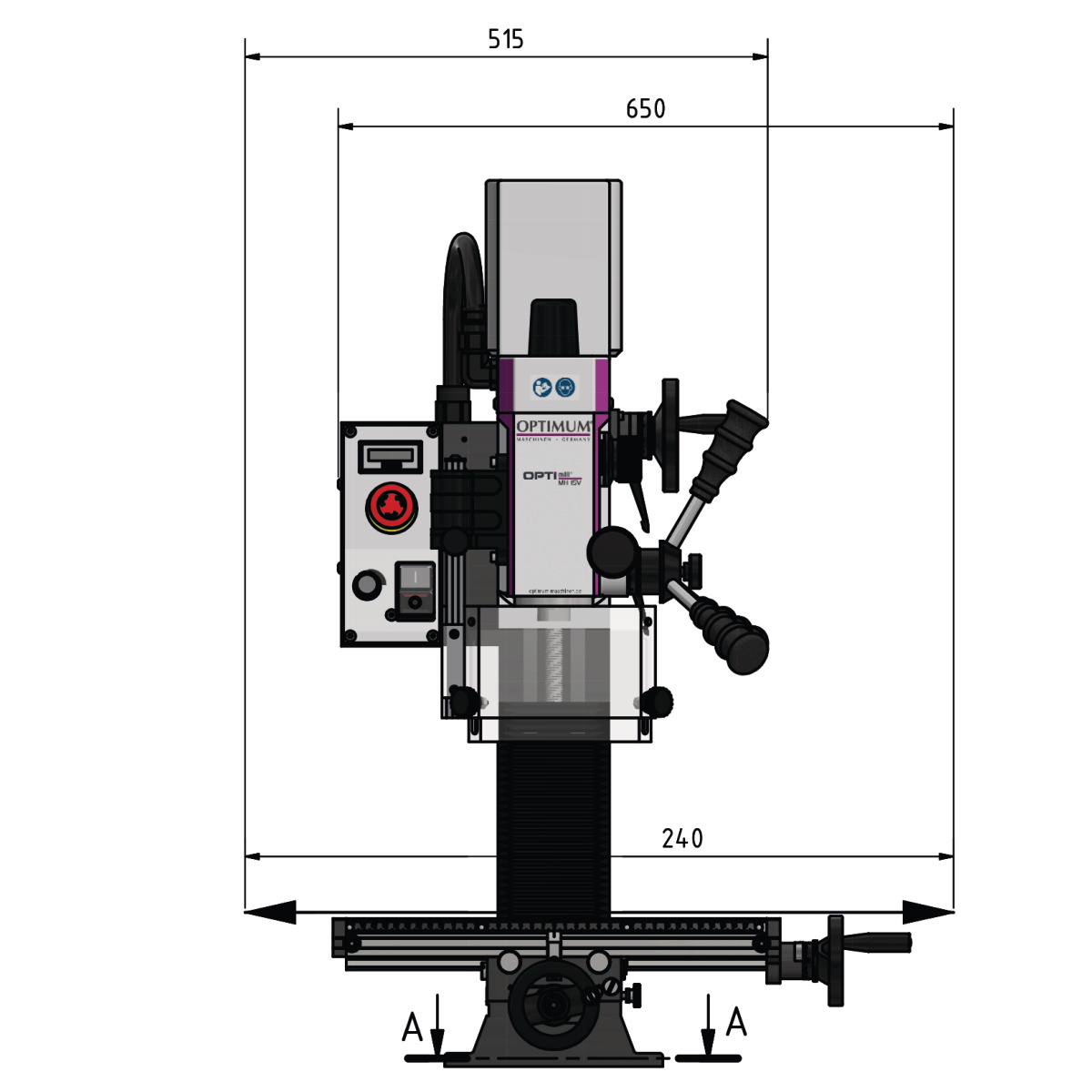

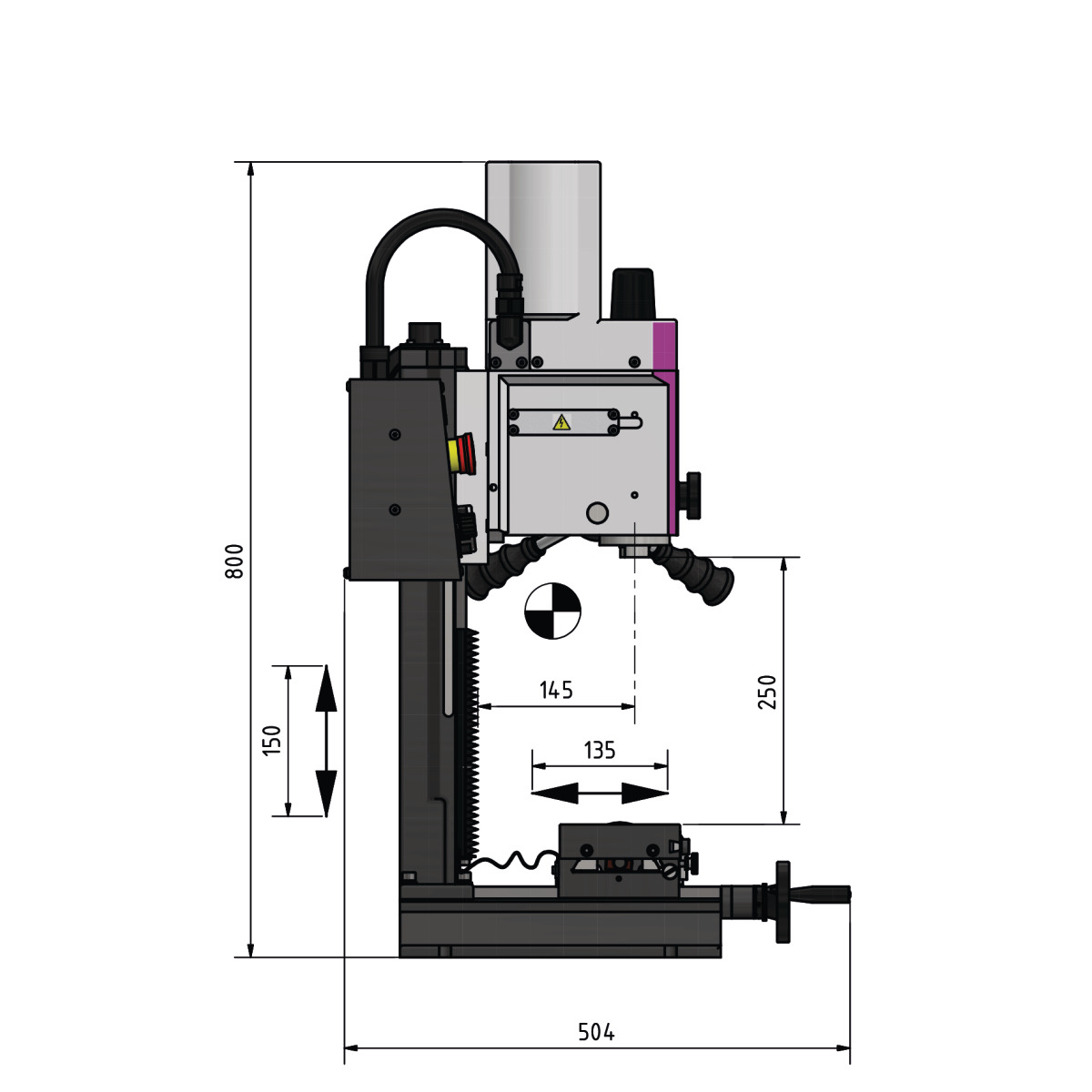

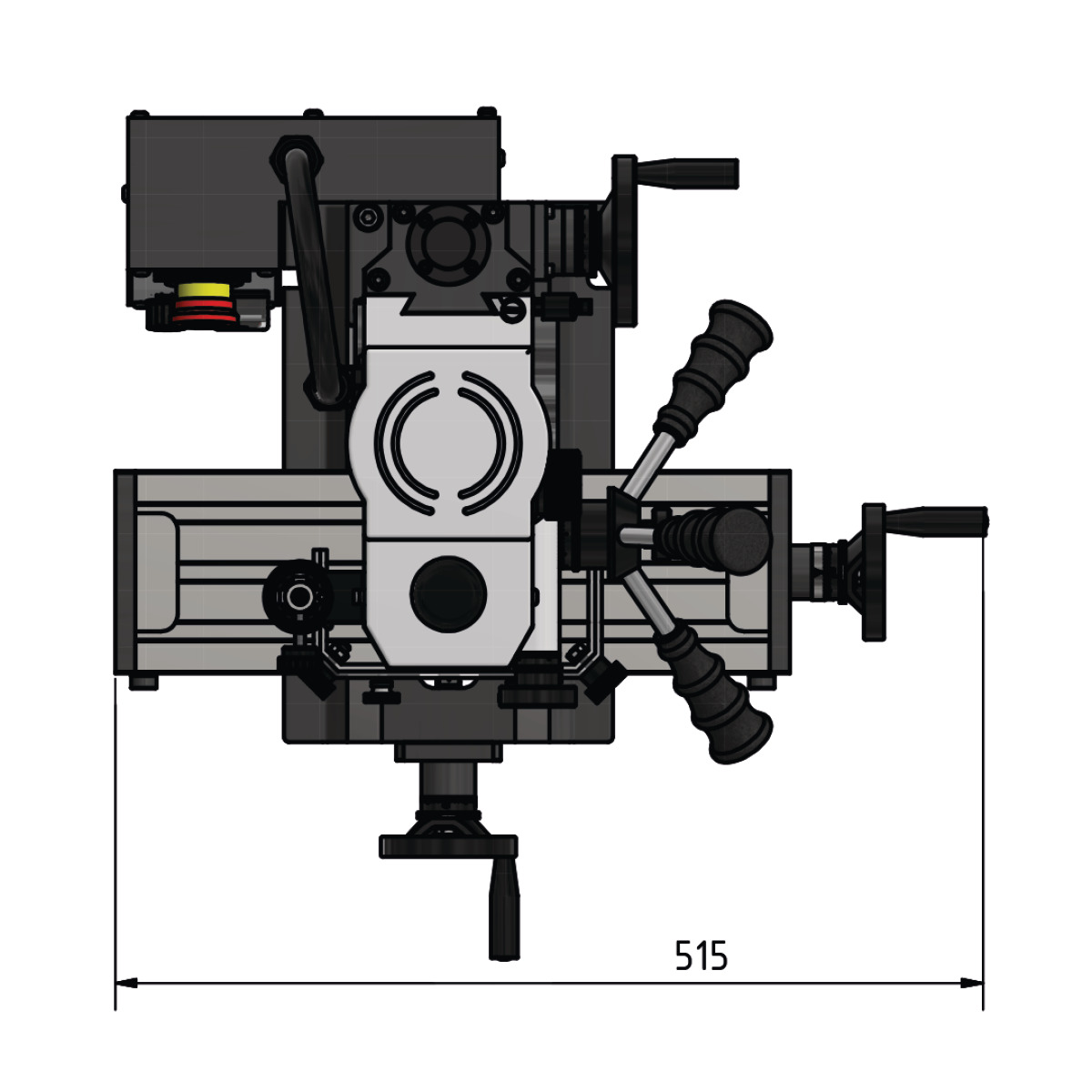

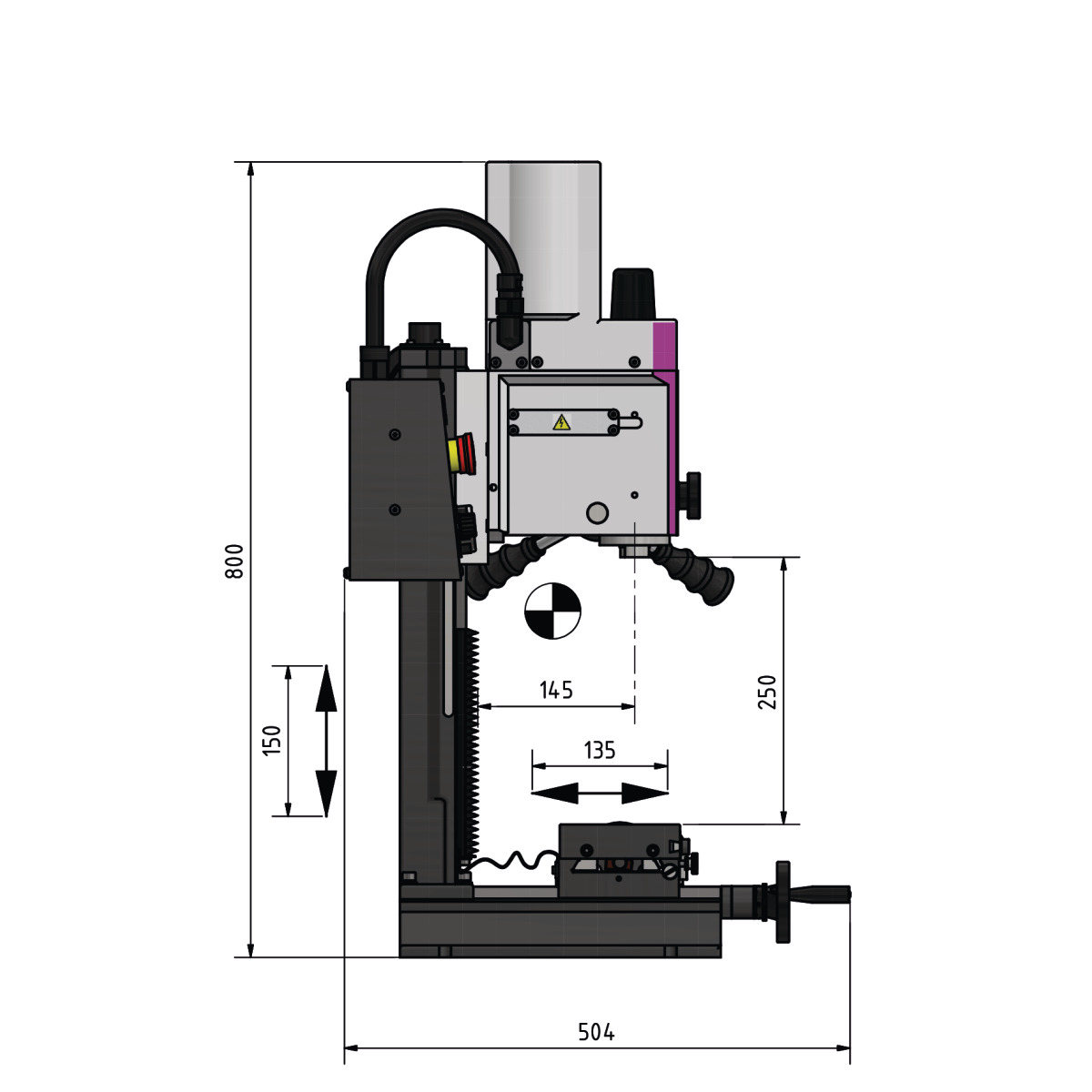

Abmessungen und Gewichte
- Länge (Produkt) ca.: 504 mm
- Breite/Tiefe (Produkt) ca.: 515 mm
- Höhe (Produkt) ca.: 800 mm
- Gewicht (Netto) ca.: 58.5 kg
Bohr-Fräskopf
- Bohr-Fräskopf Neigebereich: ±45 °
- Fräskopf Schwenkbereich: ± 90 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 50 mm
- Schaftfräsergröße max.: 13 mm
- Bohrleistung Stahl (S235JR): 13 mm
- Dauerbohrleistung Stahl (S235JR): 11 mm
Elektrische Daten
- Leistung Antriebsmotor: 0,5 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 400 mm
- Horizontalfrästisch Breite: 120 mm
- Horizontalfrästisch T-Nuten Größe: 10 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 35 mm
Kreuztisch
- Abstand Vertikalspindel - Kreuztisch: 250 mm
Verfahrweg
- Verfahrweg X-Achse manuell: 240 mm
- Verfahrweg Y-Achse manuell: 135 mm
- Verfahrweg Z-Achse manuell: 150 mm
Vertikalspindel
- Vertikalspindel Ausladung: 145 mm
- Vertikalspindel Spindelaufnahme: MK 2
- Vertikalspindel Drehzahlbereich: 90 – 2250 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2 Stufen
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Pinolendurchmesser: 60 mm
- Vertikalspindel Anzugsstange: M10
- Vertikalspindel Pinolenhub: 50 mm
Lieferumfang:
- Bohrfutter 1-13 mm
- Kegelschaft
- T-Nutenstein
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
