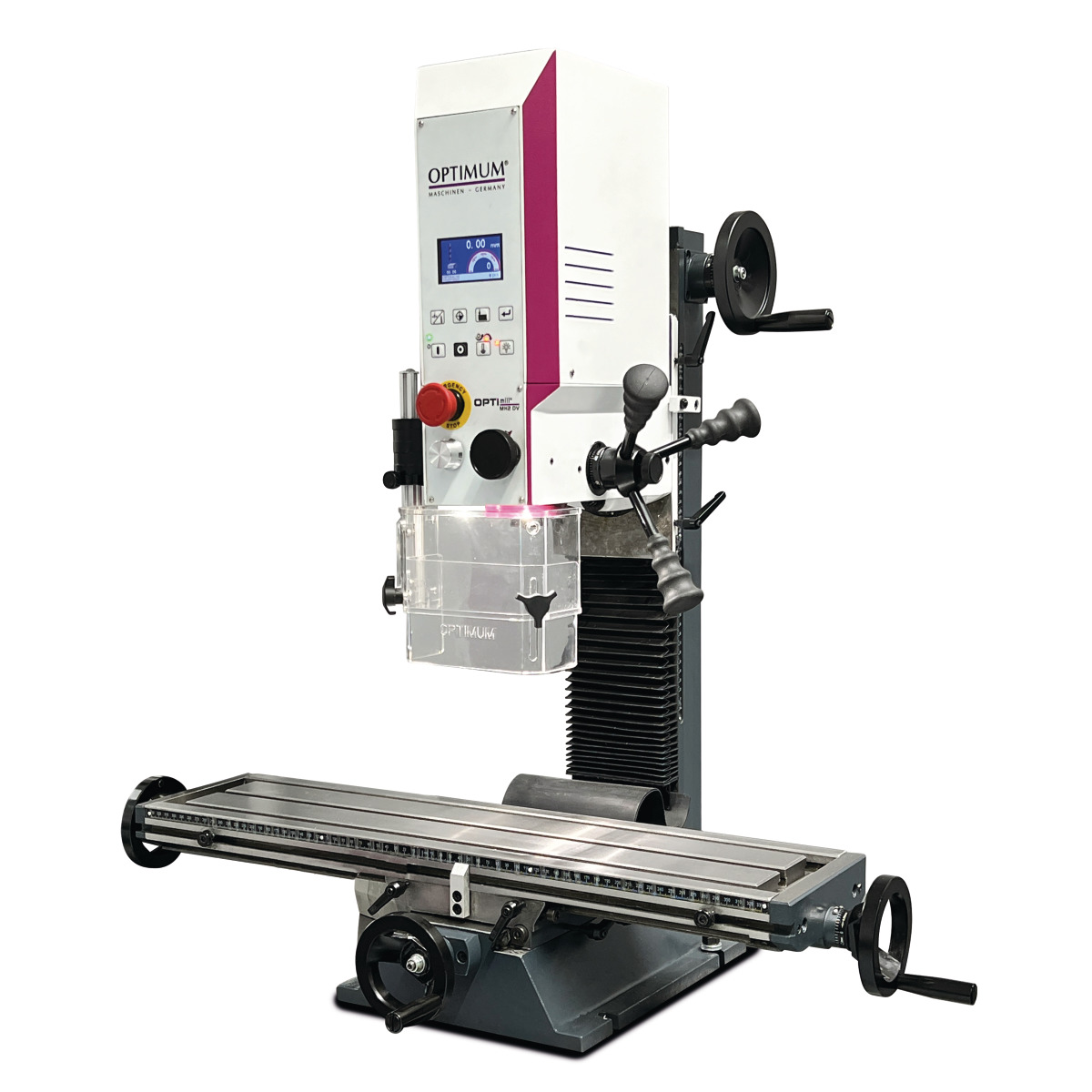

Optimum Bohr-Fräsmaschine OPTImill MH 2DV
- Präzise verarbeitet
- Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Rechts-Linkslauf
- LED Maschinenleuchte
- Feinvorschub
- Not-Halt-Schlagschalter
- Bohr-Fräskopf um ±90° neigbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte

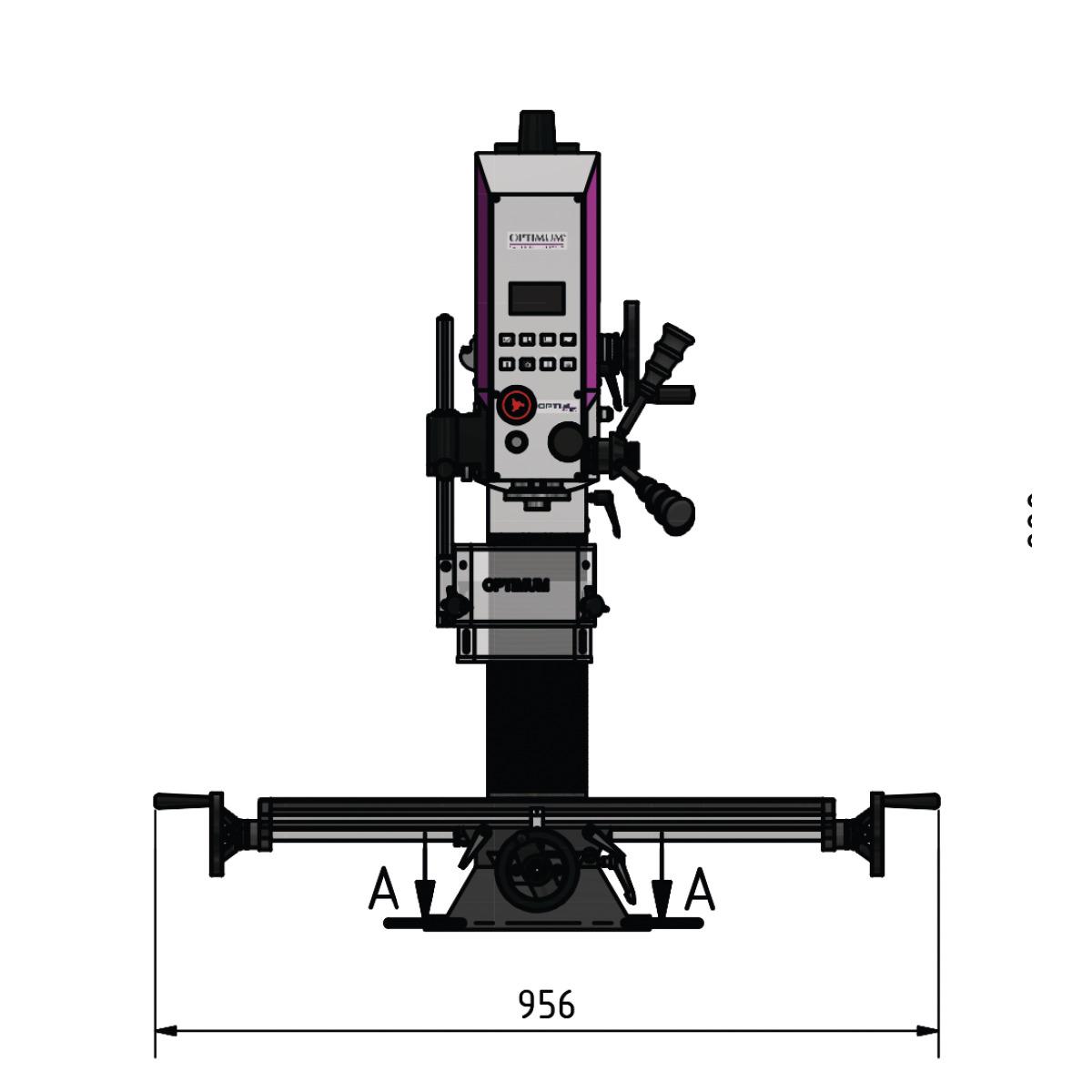

- Länge (Produkt) ca.: 956 mm

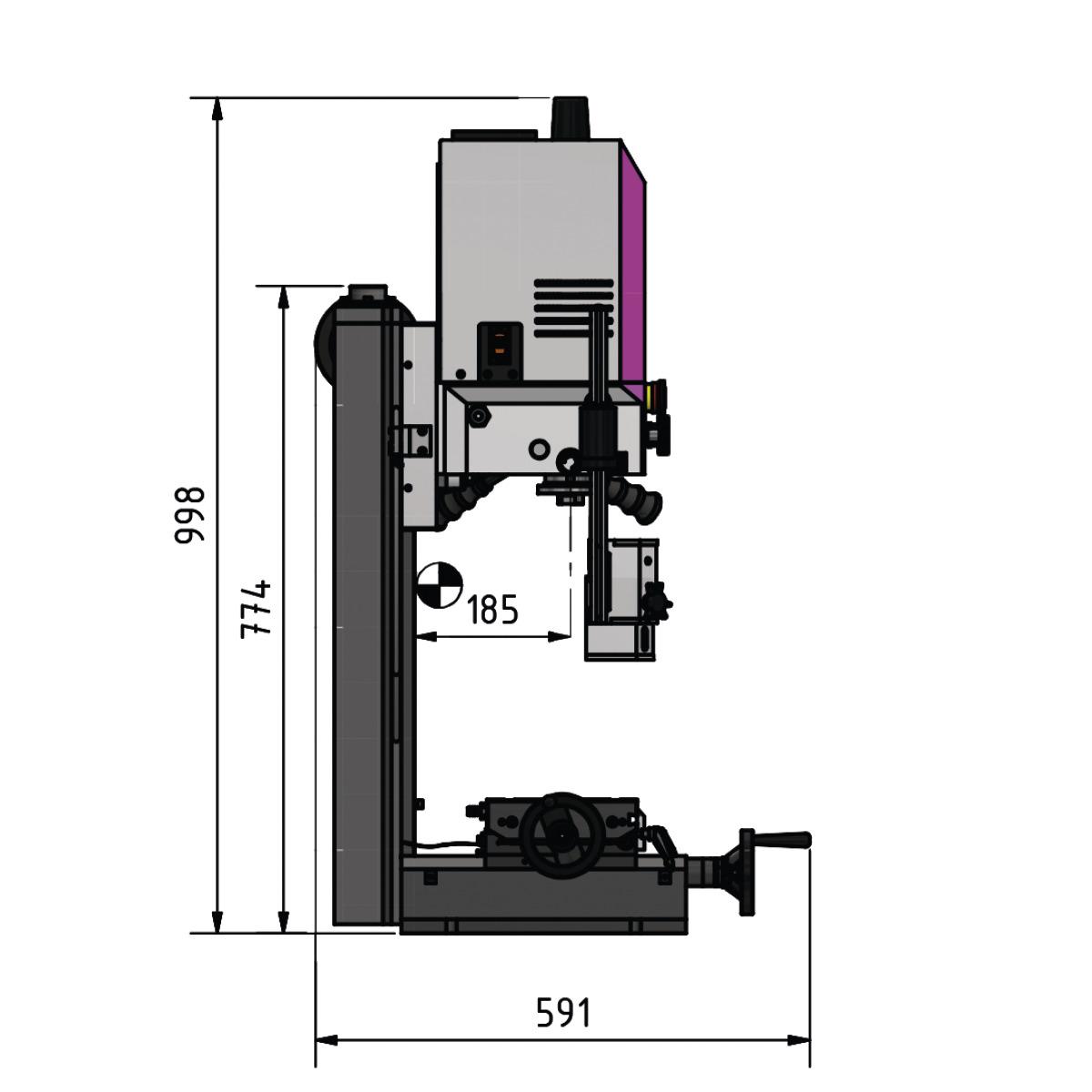

- Breite/Tiefe (Produkt) ca.: 591 mm
- Höhe (Produkt) ca.: 998 mm
- Gewicht (Netto) ca.: 118 kg
Bohr-Fräskopf
- Fräskopf Schwenkbereich: ± 90 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 63 mm
- Schaftfräsergröße max.: 20 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 13 mm
Elektrische Daten

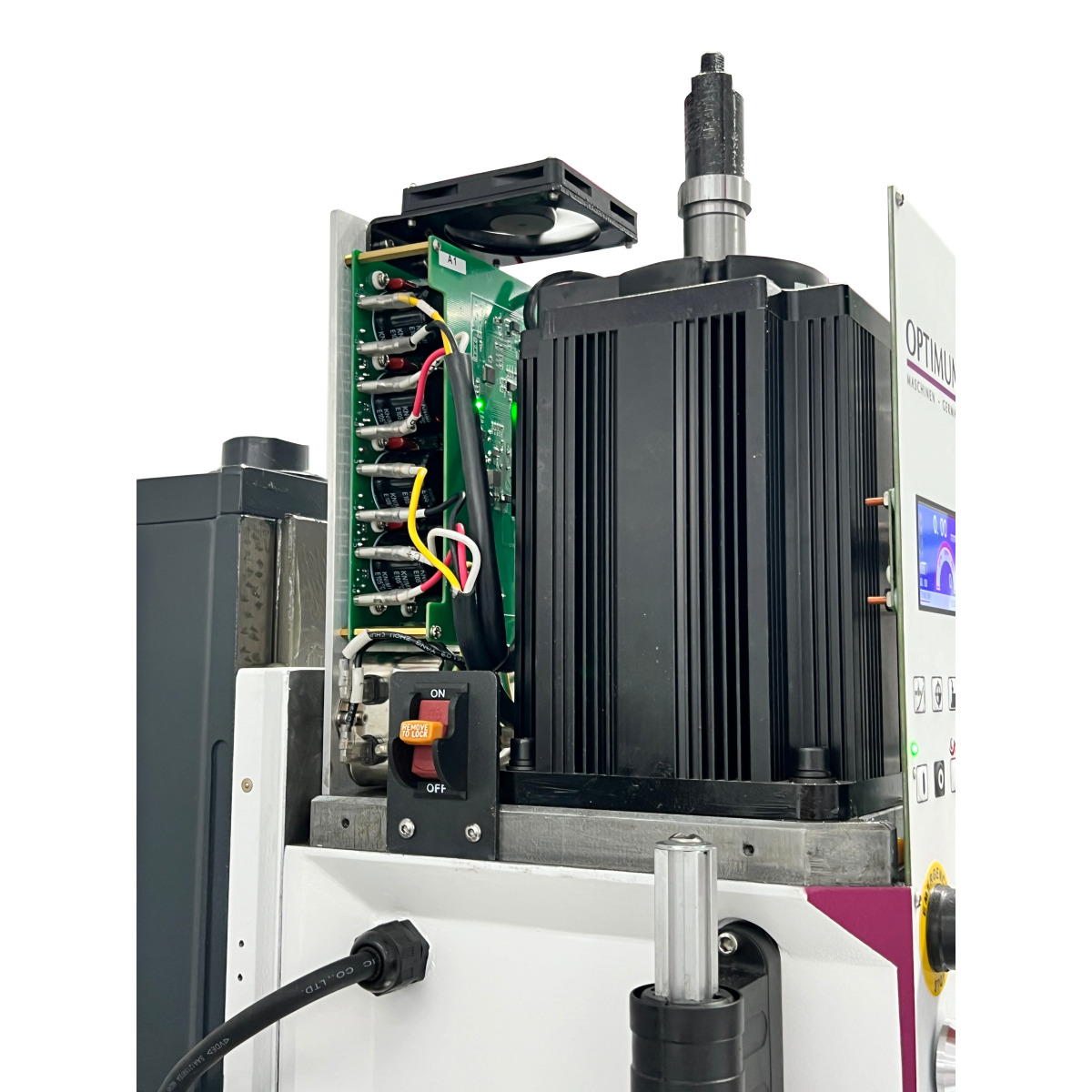

- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal

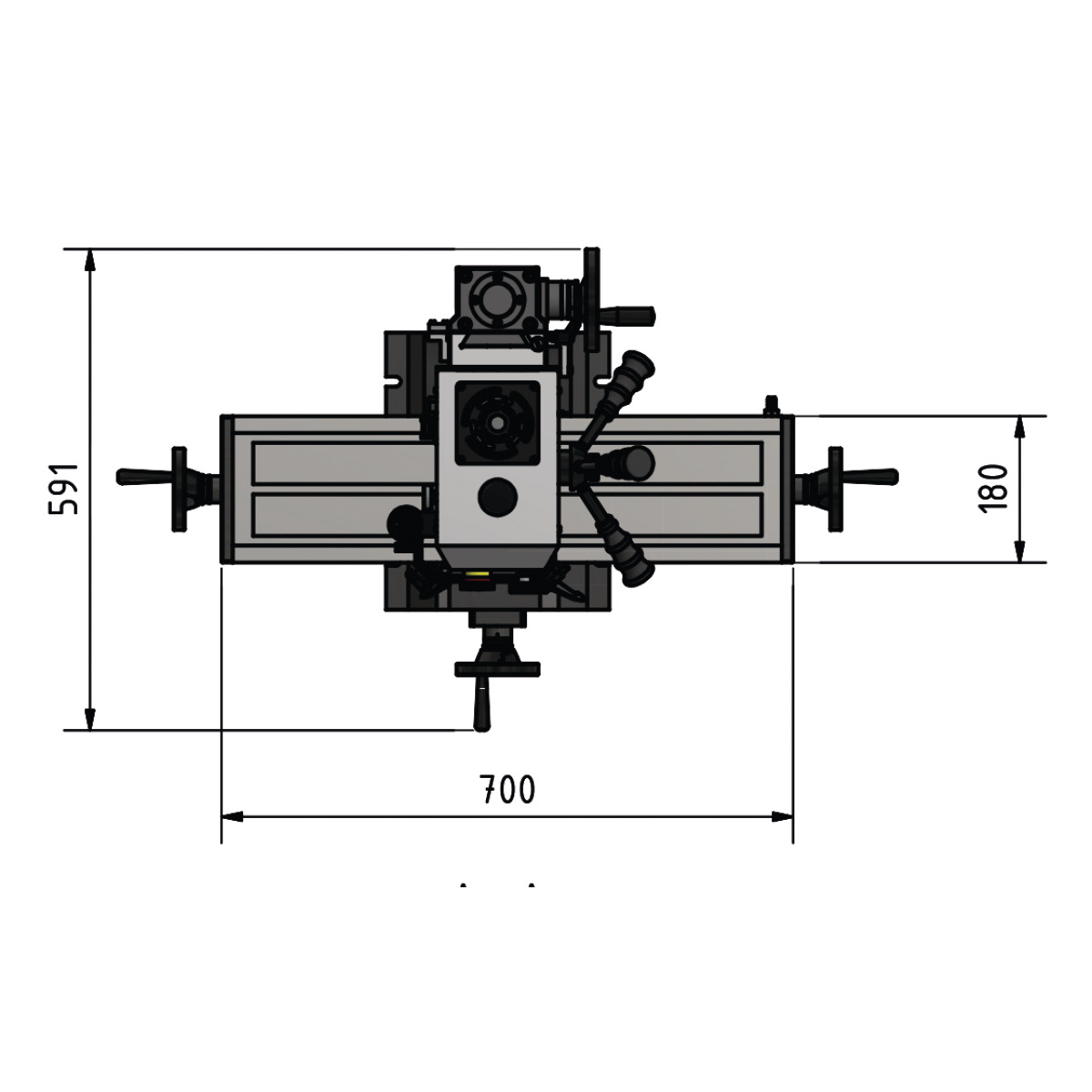

- Horizontalfrästisch Länge: 700 mm
- Horizontalfrästisch Breite: 180 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
Verfahrweg
- Verfahrweg X-Achse manuell: 480 mm
- Verfahrweg Y-Achse manuell: 175 mm
- Verfahrweg Z-Achse manuell: 280 mm
Vertikalspindel
- Vertikalspindel Ausladung: 185 mm
- Vertikalspindel Spindelaufnahme: MK 2
- Vertikalspindel Pinolendurchmesser: 60 mm
- Vertikalspindel Anzugsstange: M 10
- Vertikalspindel Pinolenhub: 70 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
