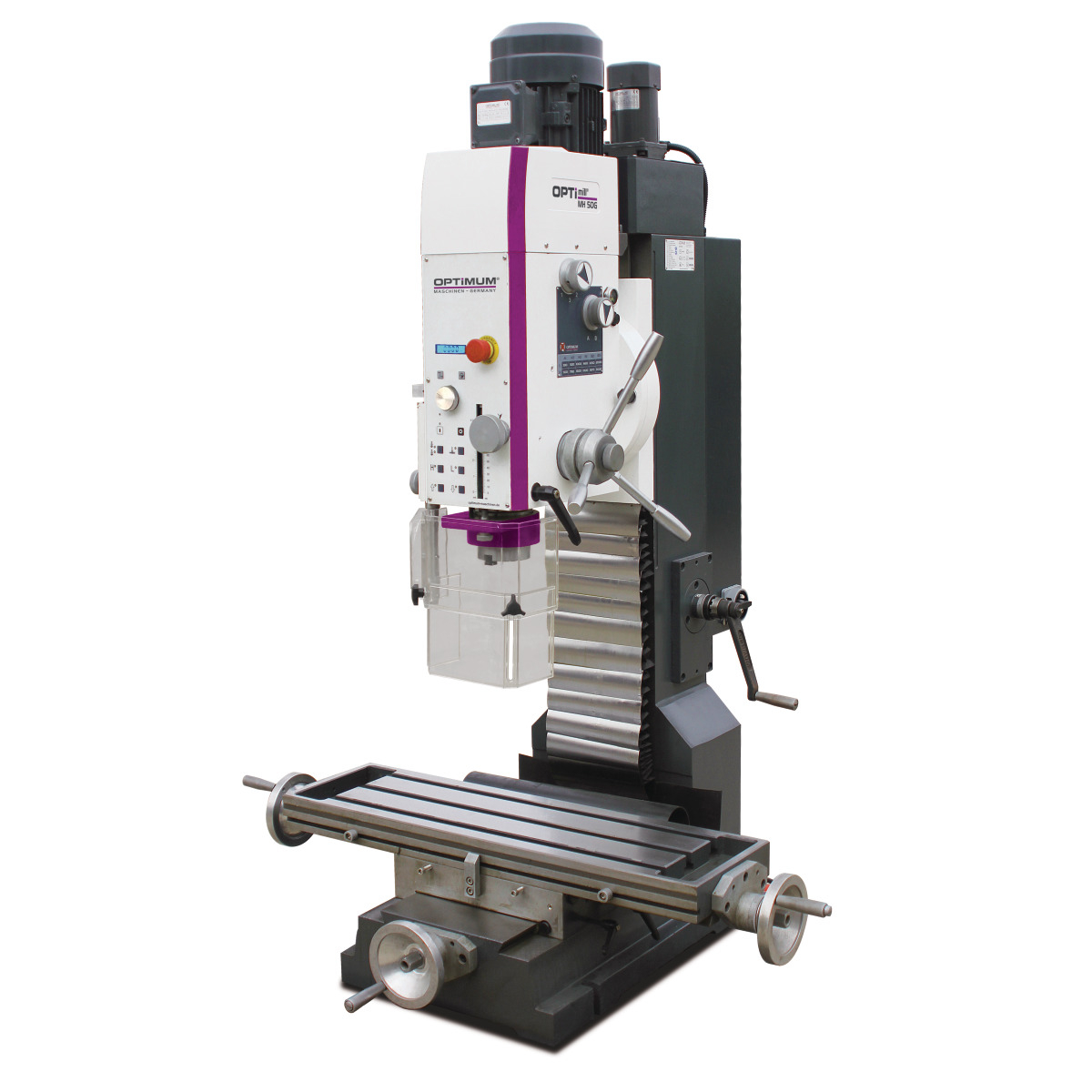

Optimum Bohr-Fräsmaschine OPTImill MH 50G
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,015 mm in der Pinole gemessen
- Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
- Gut ablesbares digitales Display
- Leicht ablesbare Pinolenanzeige im Fräskopf
- Bohrtiefenanschlag
- Rechts-/Linkslauf
- Gewindeschneidmodus

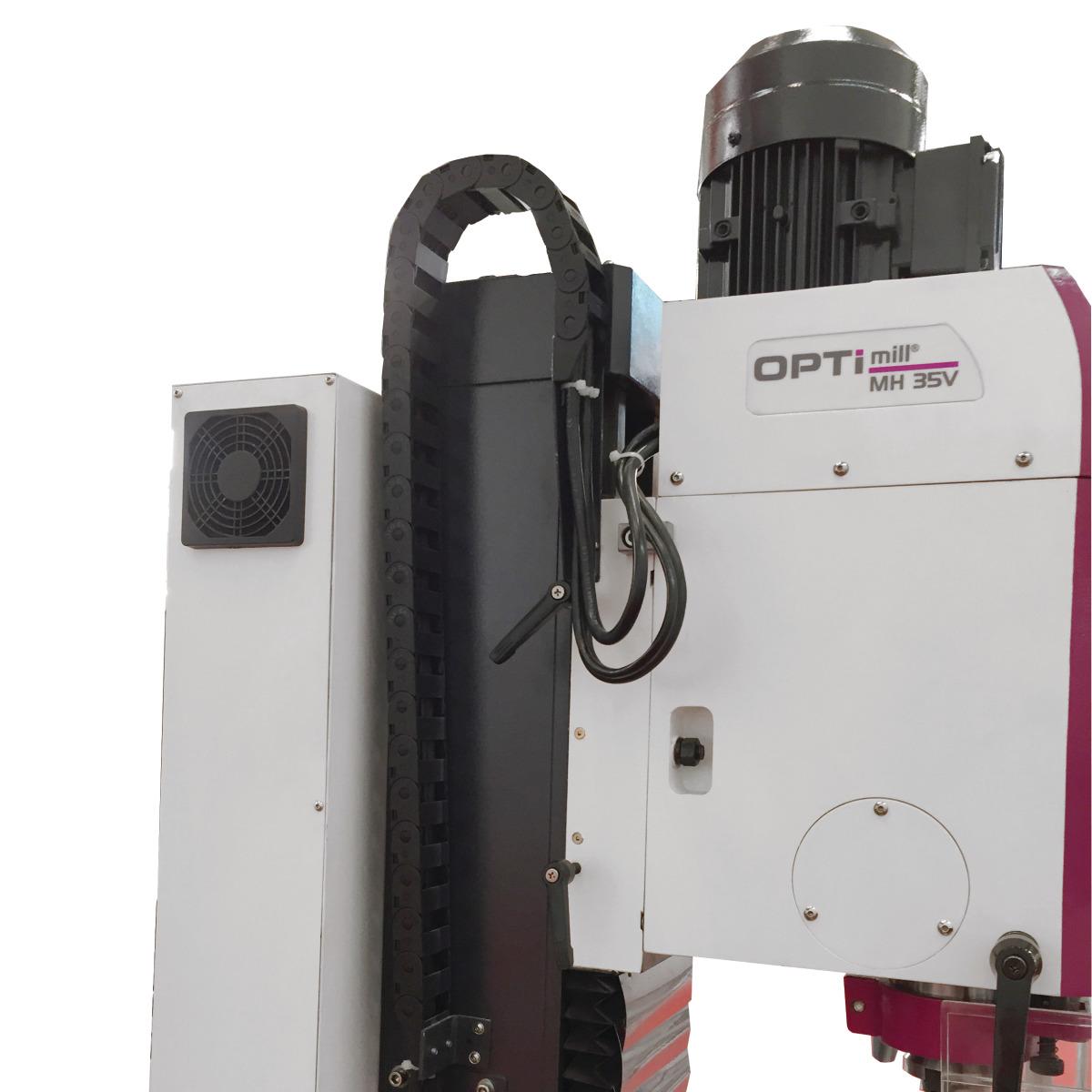

- Elektrische Fräskopfhöhenverstellung
- Handfeinvorschub
- Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision
- Getriebekopf neigbar ± 30°
- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Nachstellbare Keilleisten
- Spiel der Vorschubspindeln einstell- und nachstellbar

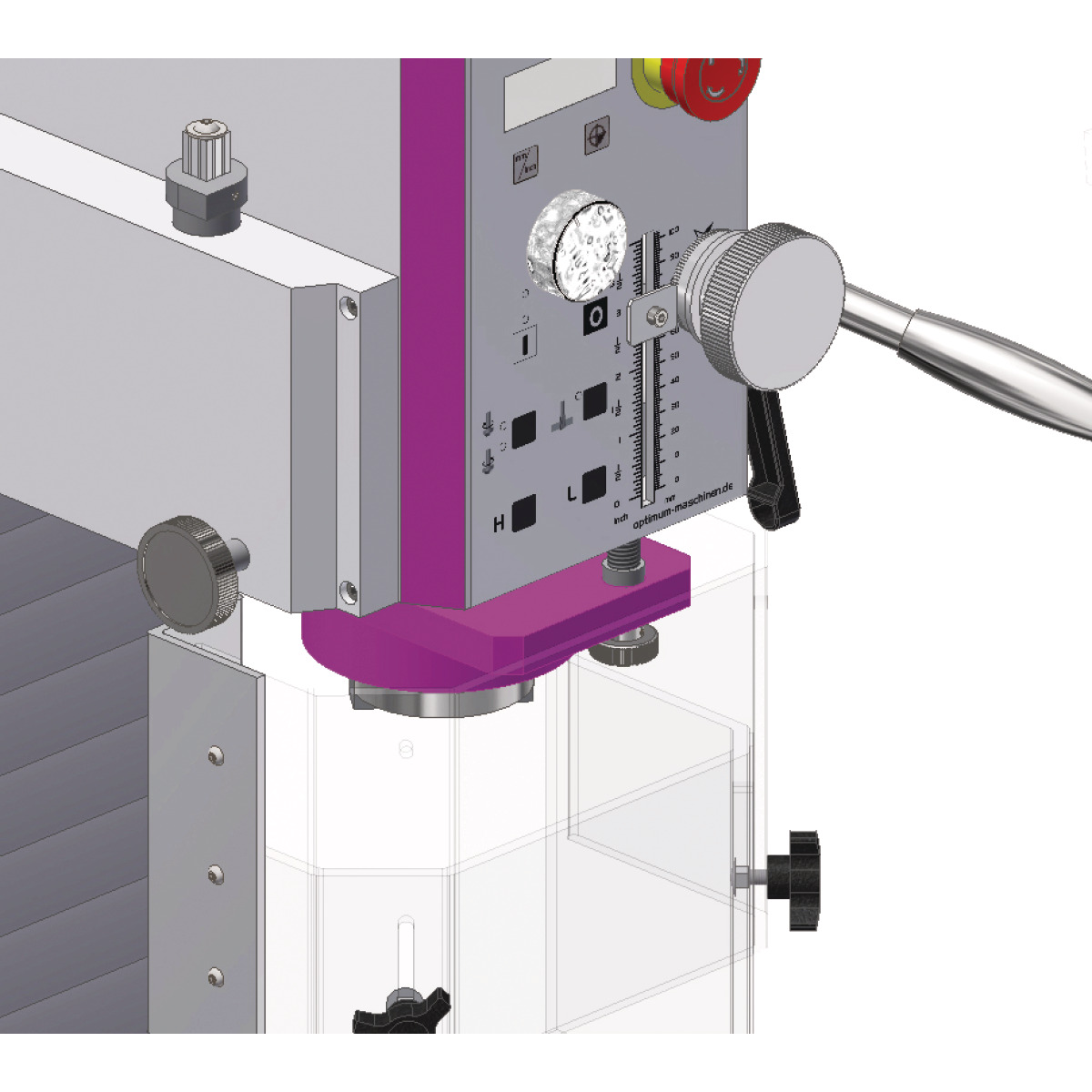

- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

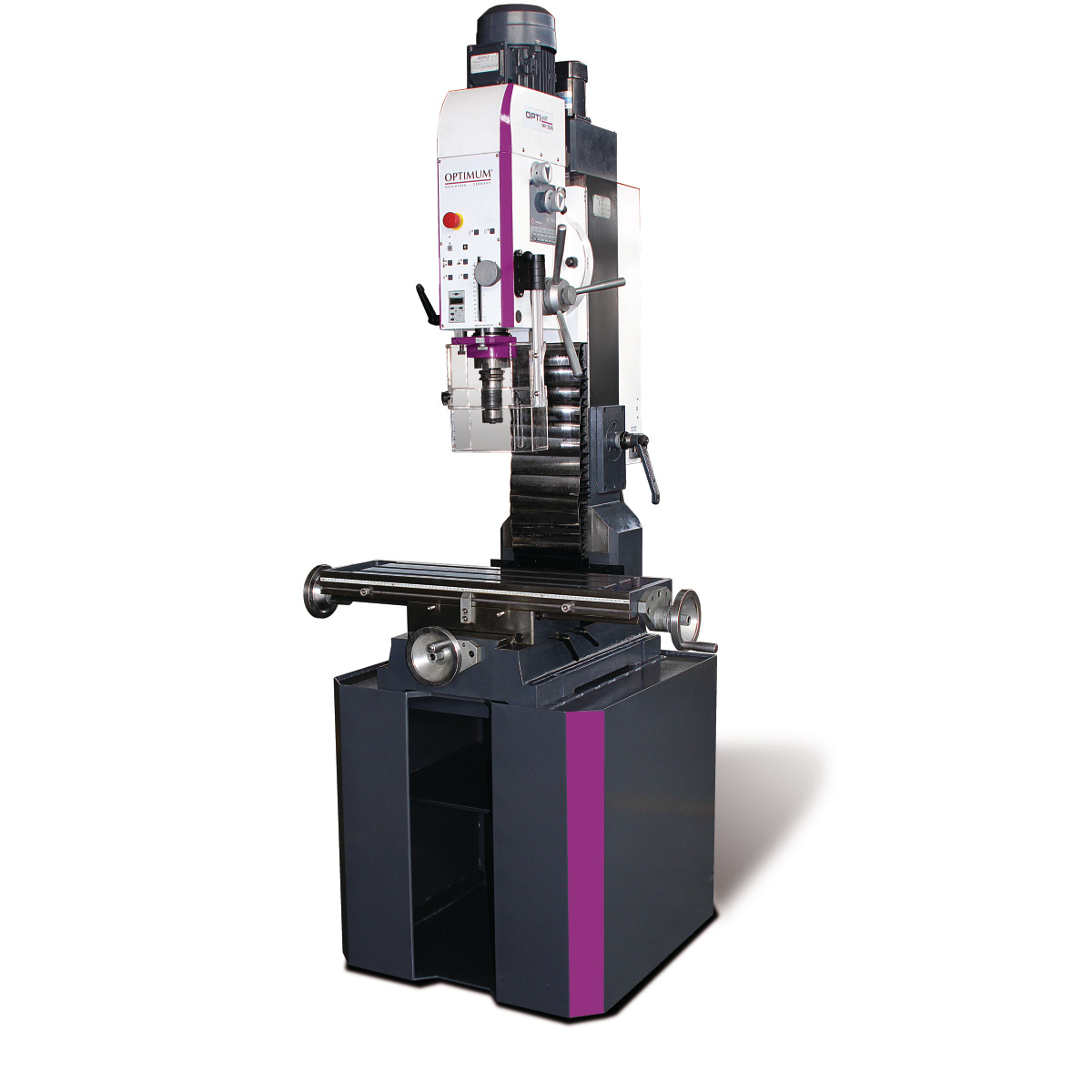

- Optionaler, massiver, schwerer Stahlunterbau MSM 4 (Artikel Nr.: 3353015) sorgt für Stabilität
- Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen
- Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
- Z-Säulenanbindung sehr stabil
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

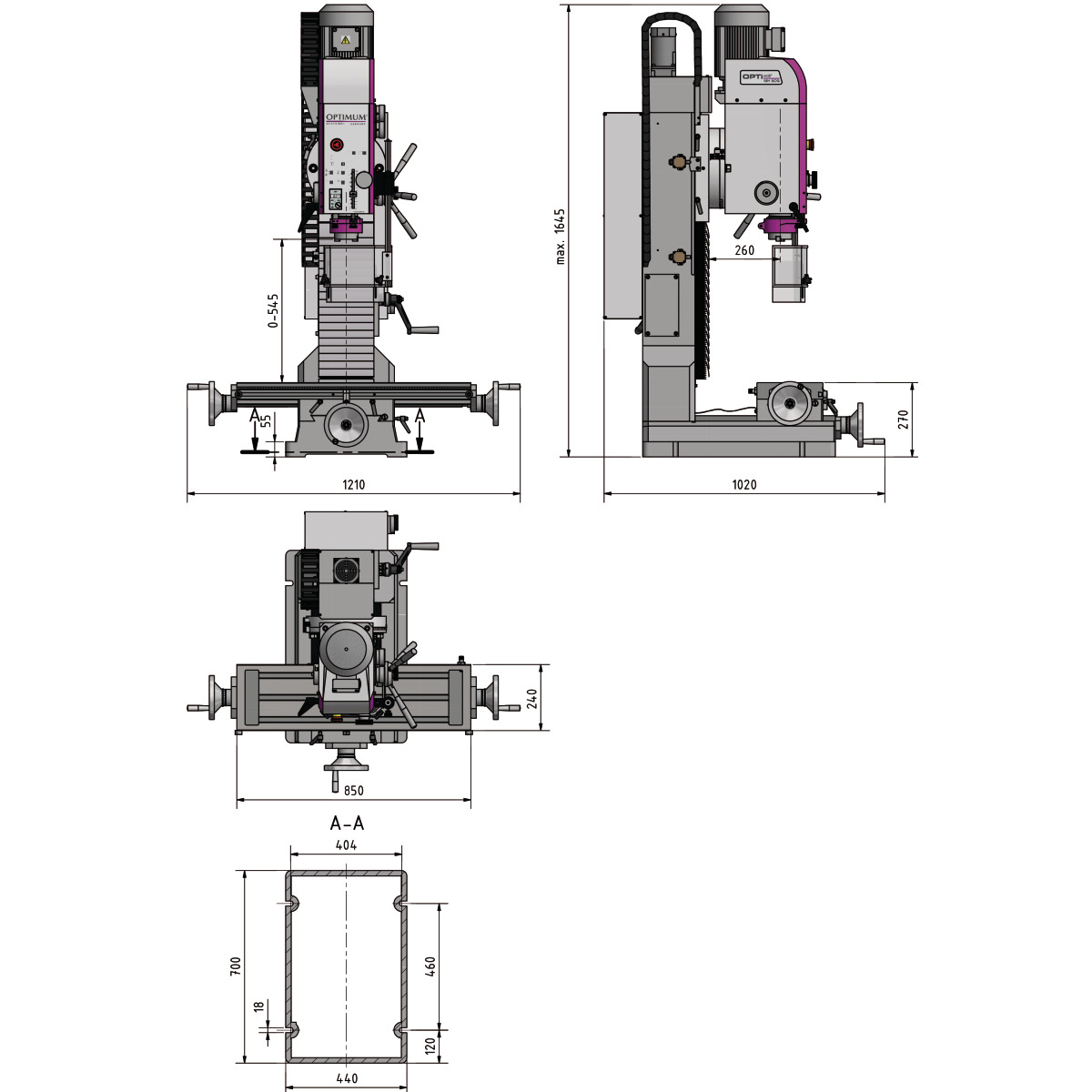

Abmessungen und Gewichte
- Länge (Produkt) ca.: 1210 mm
- Breite/Tiefe (Produkt) ca.: 1020 mm
- Höhe (Produkt) ca.: 1645 mm
- Gewicht (Netto) ca.: 518 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 80 mm
- Schaftfräsergröße max.: 32 mm
- Bohrleistung Stahl (S235JR): 38 mm
- Dauerbohrleistung Stahl (S235JR): 32 mm
Elektrische Daten
- Leistung Antriebsmotor: 1,5 / 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 850 mm
- Horizontalfrästisch Breite: 240 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 545 mm
- Horizontalfrästisch T-Nuten Größe: 18 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 80 mm
- Horizontalfrästisch Traglast max.: 175 kg
Verfahrweg
- Verfahrweg X-Achse manuell: 520 mm
- Verfahrweg Y-Achse manuell: 260 mm
- Verfahrweg Z-Achse manuell: 465 mm
- Verfahrweg Z-Achse automatisch: 385 mm
Vertikalspindel
- Vertikalspindel Ausladung: 260 mm
- Vertikalspindel Spindelaufnahme: BT 40
- Vertikalspindel Drehzahlbereich: 225 – 3260 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 30 °
- Vertikalspindel Anzahl der Drehzahlbereiche: 2 x 6
- Vertikalspindel Pinolendurchmesser: 80 mm
- Vertikalspindel Pinolenhub: 115 mm
Lieferumfang:
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
