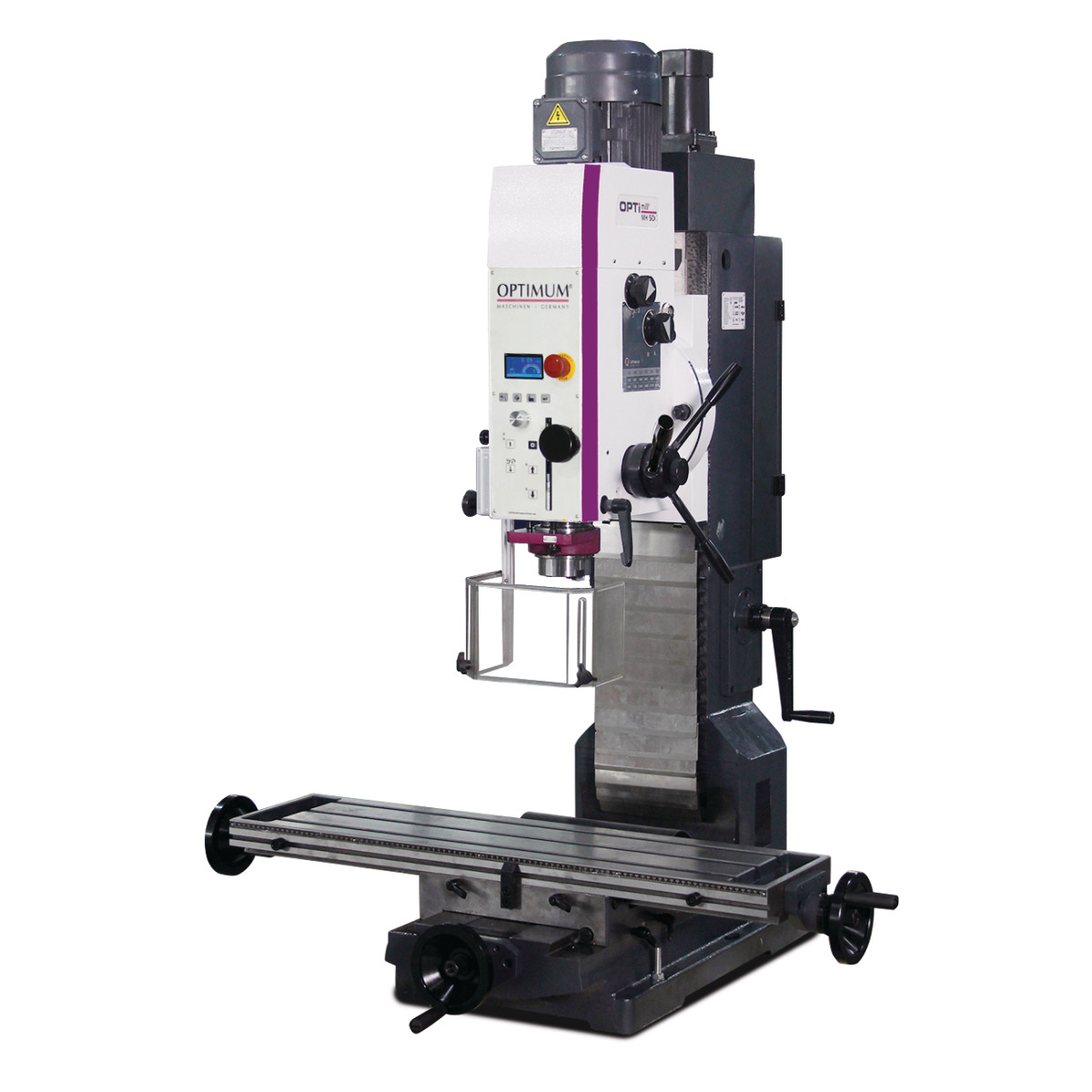

Optimum Bohr-Fräsmaschine OPTImill MH 50V

• Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,015 mm in der Pinole gemessen
• Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern

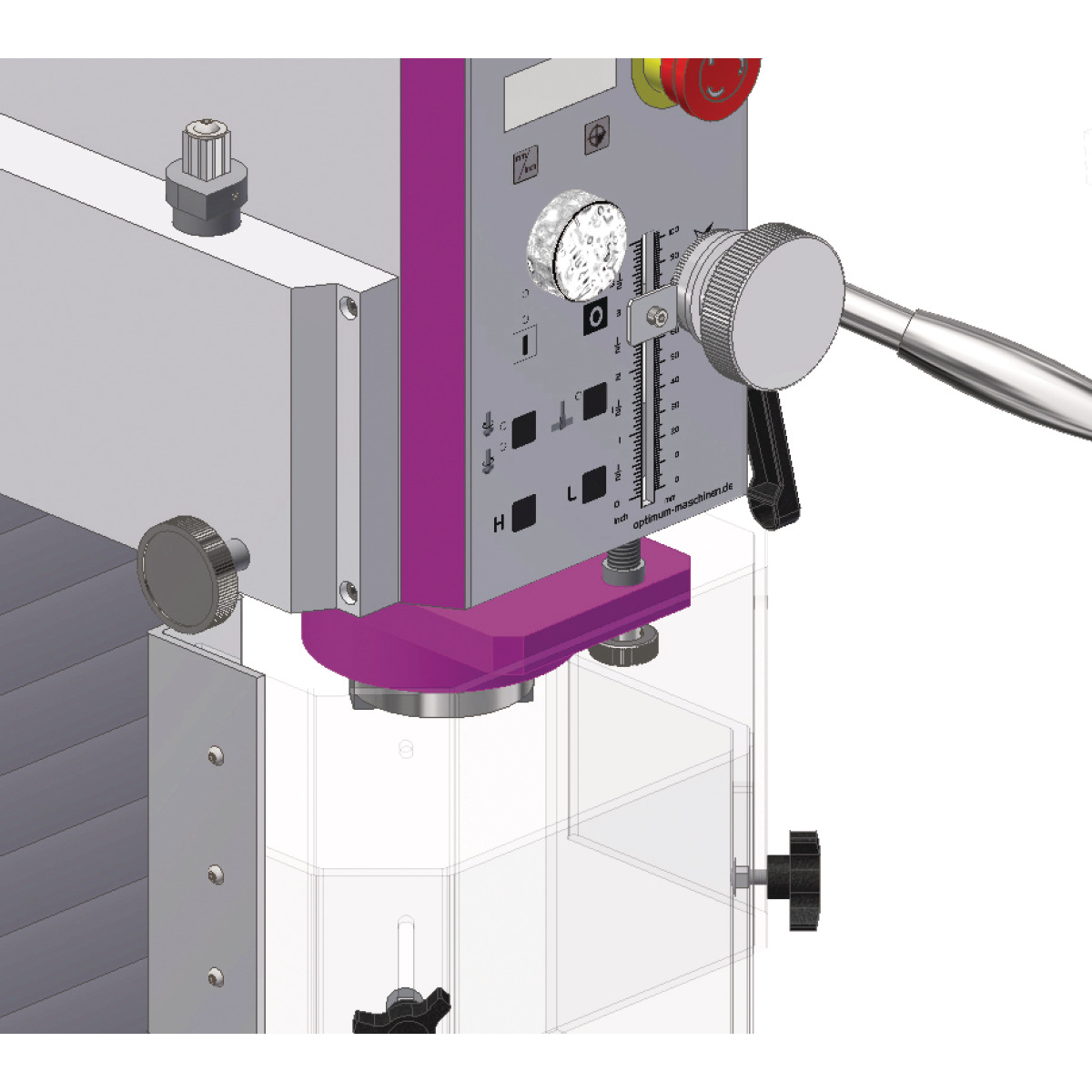

• Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
• Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
• Gut ablesbares digitales Display
• Leicht ablesbare Pinolenanzeige im Fräskopf
• Bohrtiefenanschlag
• Rechts-/Linkslauf
• Gewindeschneidmodus
• Elektrische Fräskopfhöhenverstellung
• Handfeinvorschub
• Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision
• Getriebekopf neigbar ± 30°
• Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
• Nachstellbare Keilleisten
• Spiel der Vorschubspindeln einstell- und nachstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Optionaler, massiver, schwerer Stahlunterbau MSM 4 (Artikel Nr.: 3353015) sorgt für Stabilität
• Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen

• Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
• Z-Säulenanbindung sehr stabil

• Elektrische Z-Achsenverstellung
• Größerer Tisch und dadurch mehr Verfahrweg in X-Achse

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1210 mm
• Breite/Tiefe (Produkt) ca.: 1020 mm
• Höhe (Produkt) ca.: 1645 mm
• Gewicht (Netto) ca.: 518 kg

Bohr-Fräsleistung

• Messerkopfgröße max.: 80 mm
• Schaftfräsergröße max.: 32 mm
• Bohrleistung Stahl (S235JR): 38 mm
• Dauerbohrleistung Stahl (S235JR): 32 mm

Elektrische Daten

• Leistung Antriebsmotor: 2,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 850 mm
• Horizontalfrästisch Breite: 240 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 545 mm
• Horizontalfrästisch T-Nuten Größe: 18 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 80 mm
• Horizontalfrästisch Traglast max.: 175 kg

Verfahrweg

• Verfahrweg X-Achse manuell: 520 mm
• Verfahrweg Y-Achse manuell: 260 mm
• Verfahrweg Z-Achse manuell: 465 mm
• Verfahrweg Z-Achse automatisch: 385 mm

Vertikalspindel

• Vertikalspindel Ausladung: 260 mm
• Vertikalspindel Spindelaufnahme: BT 40
• Vertikalspindel Drehzahlbereich: 50 - 3260 min¯¹
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 30 °
• Vertikalspindel Anzahl der Drehzahlbereiche: 6
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Pinolendurchmesser: 80 mm
• Vertikalspindel Pinolenhub: 115 mm

Lieferumfang:

• Bedienwerkzeug
