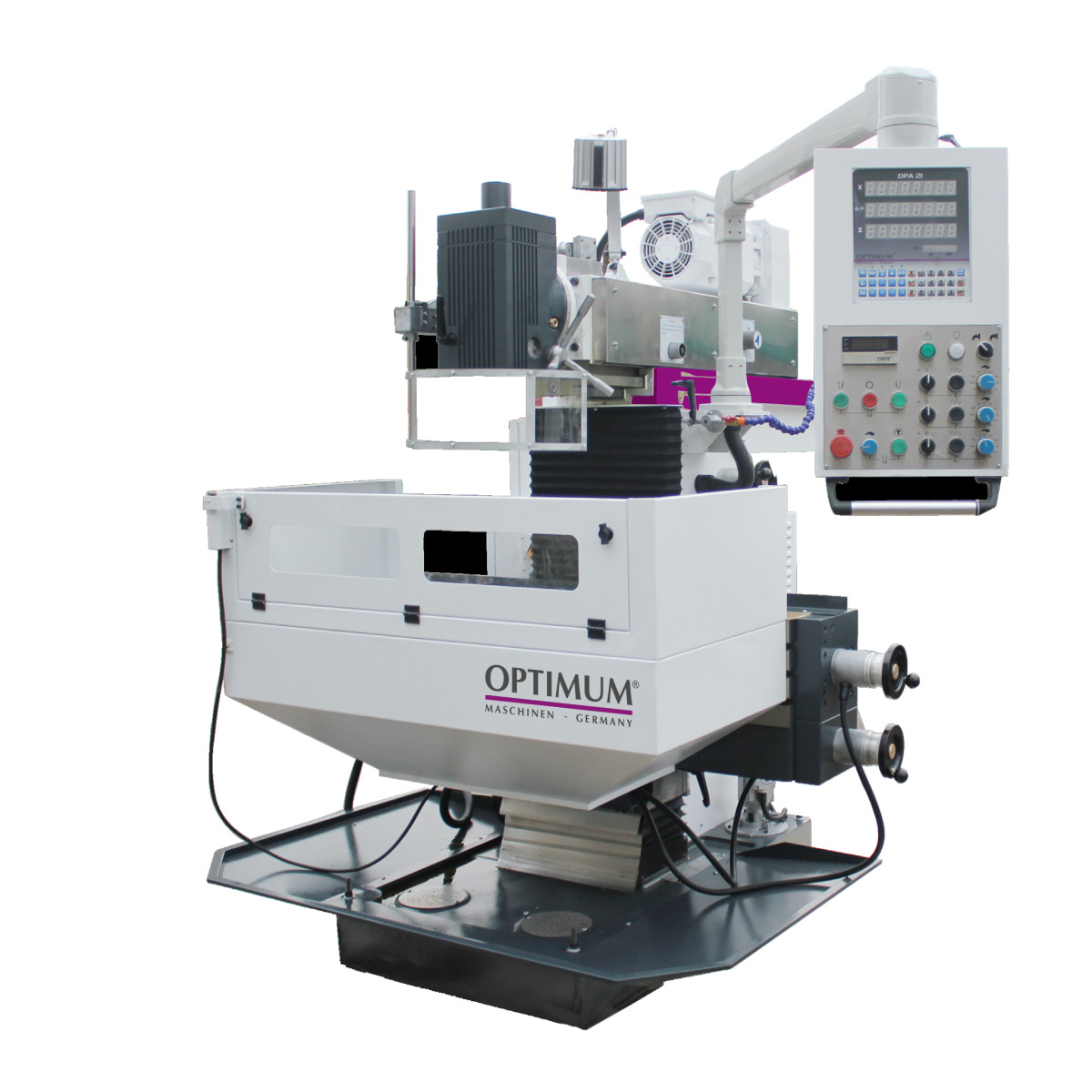

Optimum Bohr-Fräsmaschine OPTImill MX 3
- Vielseitiger Anwendungsbereich
- Robuste Maschinenkonstruktion
- Alle Führungen gehärtet
- Zentralschmierung
- Handrad mit großem Durchmesser und Skala
- Einfache Bedienung der Schaltelemente zur Geschwindigkeitsänderung
- Verstellbare Schwalbenschwanzführungen in allen 3 Achsen
- Äußerst leiser Betrieb durch im Ölbad laufendes Getriebe
- Automatischer Tischvorschub in der X-Y- und Z-Achse
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1950 mm
- Breite/Tiefe (Produkt) ca.: 1700 mm
- Höhe (Produkt) ca.: 1882 mm
- Gewicht (Netto) ca.: 1550 kg
Antriebsdrehzahl Vorschub
- Antriebsdrehzahl Vorschub X-Achse: 10 – 1000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 3,7 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 800 mm
- Horizontalfrästisch Breite: 400 mm
- Horizontalfrästisch Traglast max.: 200 kg
Frästisch vertikal
- Vertikalfrästisch Länge: 1020 mm
- Vertikalfrästisch Breite: 225 mm
- Vertikalfrästisch T-Nuten Größe: 14 mm
- Vertikalfrästisch T-Nuten Anzahl: 6
- Vertikalfrästisch T-Nuten Abstand: 63 mm
Verfahrweg
- Verfahrweg X-Achse manuell: 500 mm
- Verfahrweg Y-Achse manuell: 400 mm
- Verfahrweg Z-Achse manuell: 400 mm
Vertikalspindel
- Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
- Vertikalspindel Drehzahlbereich: 40 – 2000 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
