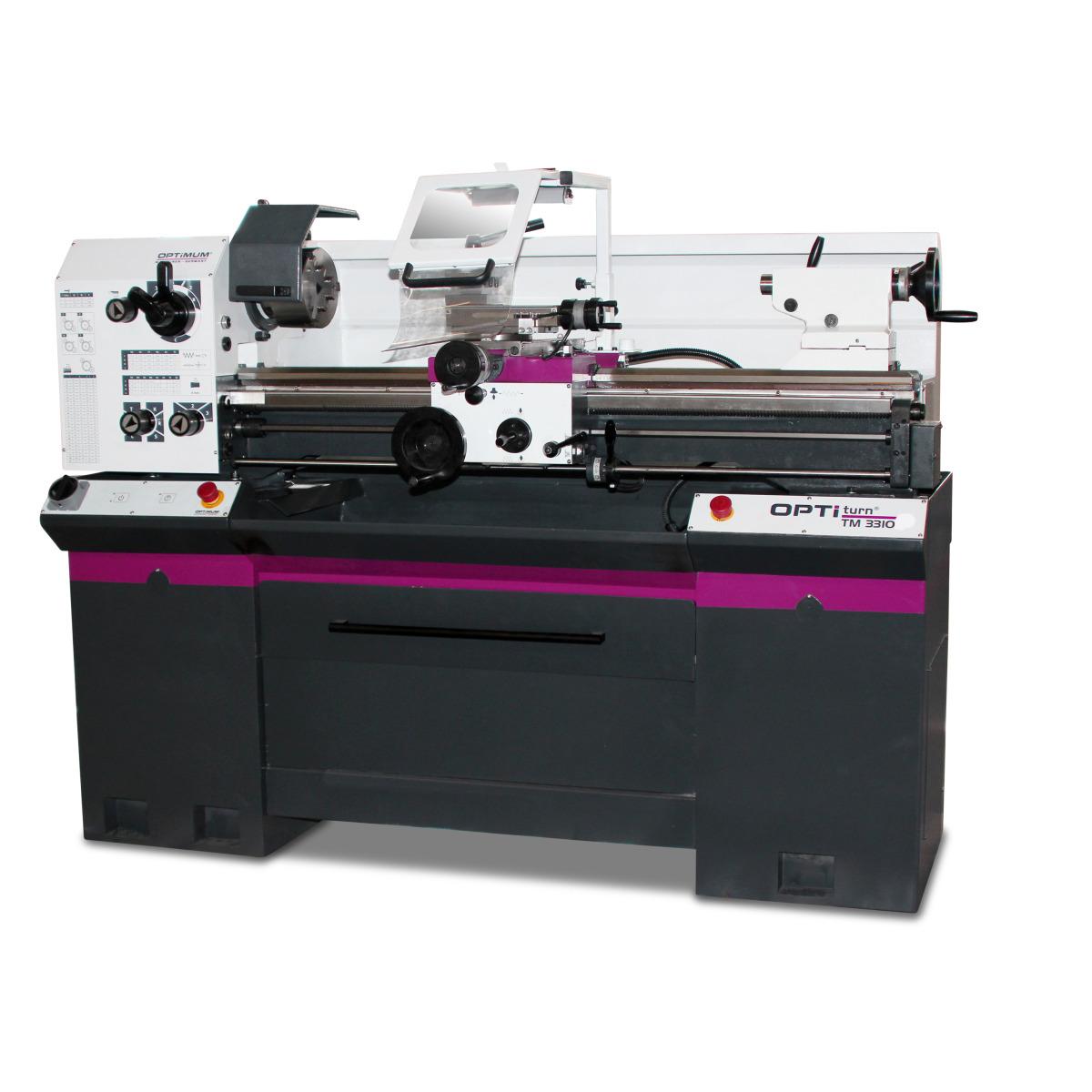

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 3310

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Präzise gearbeiteter Schlitten
• DC 24 Volt – Elektrik
• Motorschutzschalter
• Hauptmotor elektrisch gebremst
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Zweikanaliger Sicherheitselektronik
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
• Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849

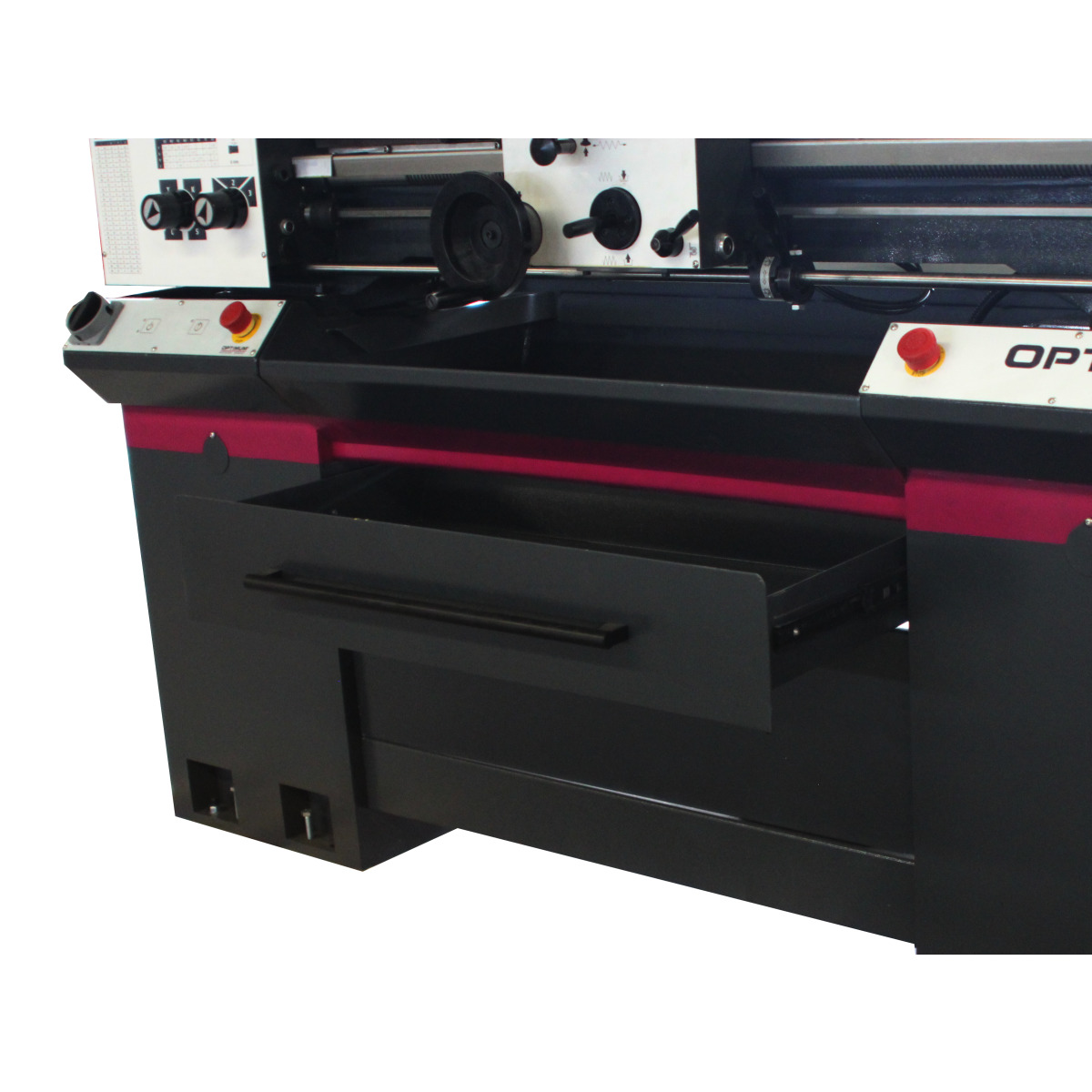

• Maschinenunterbau in stabiler Stahl-Konstruktion
• Vierfach-Stahlhalter

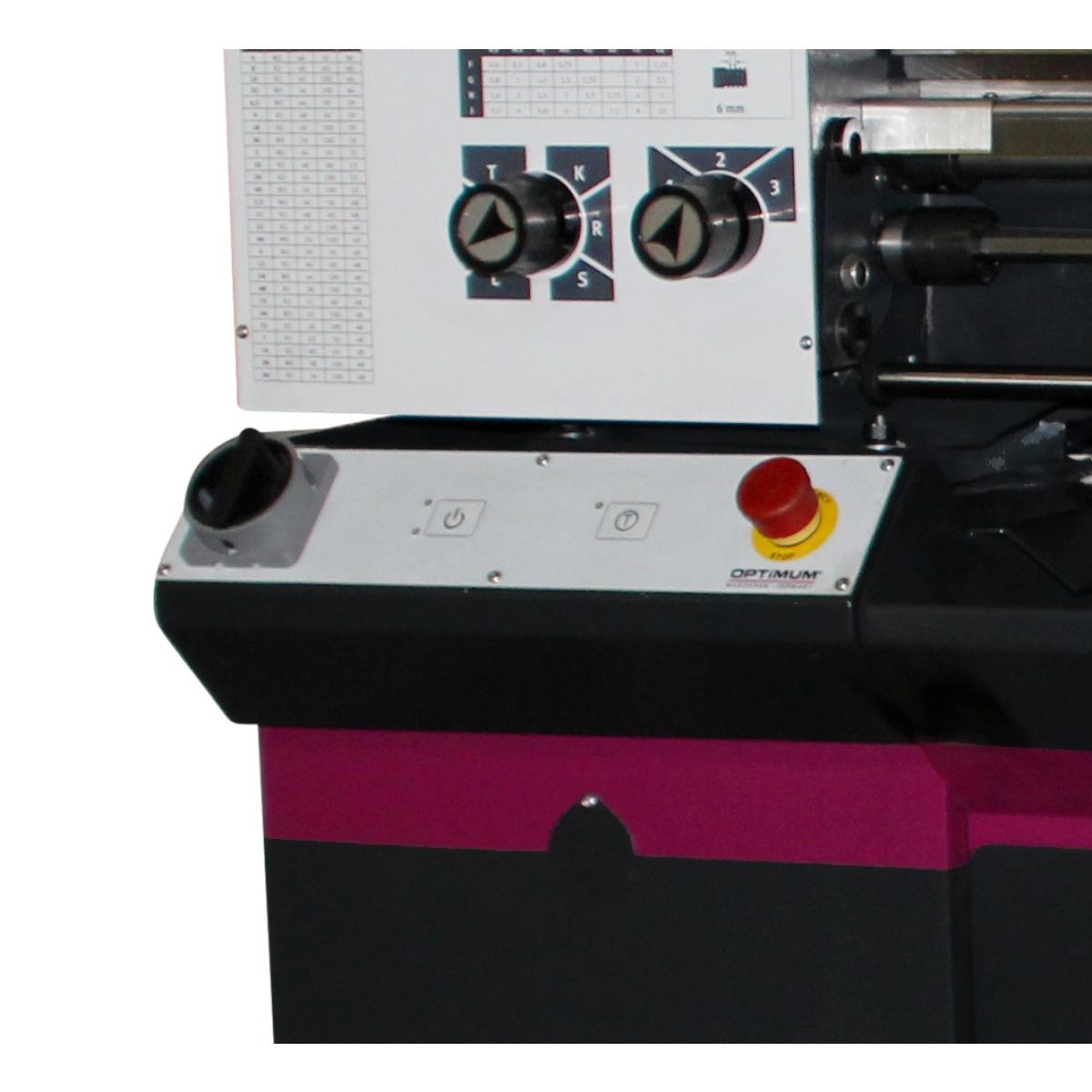

• Not-Halt-Schlagschalter rechts und links

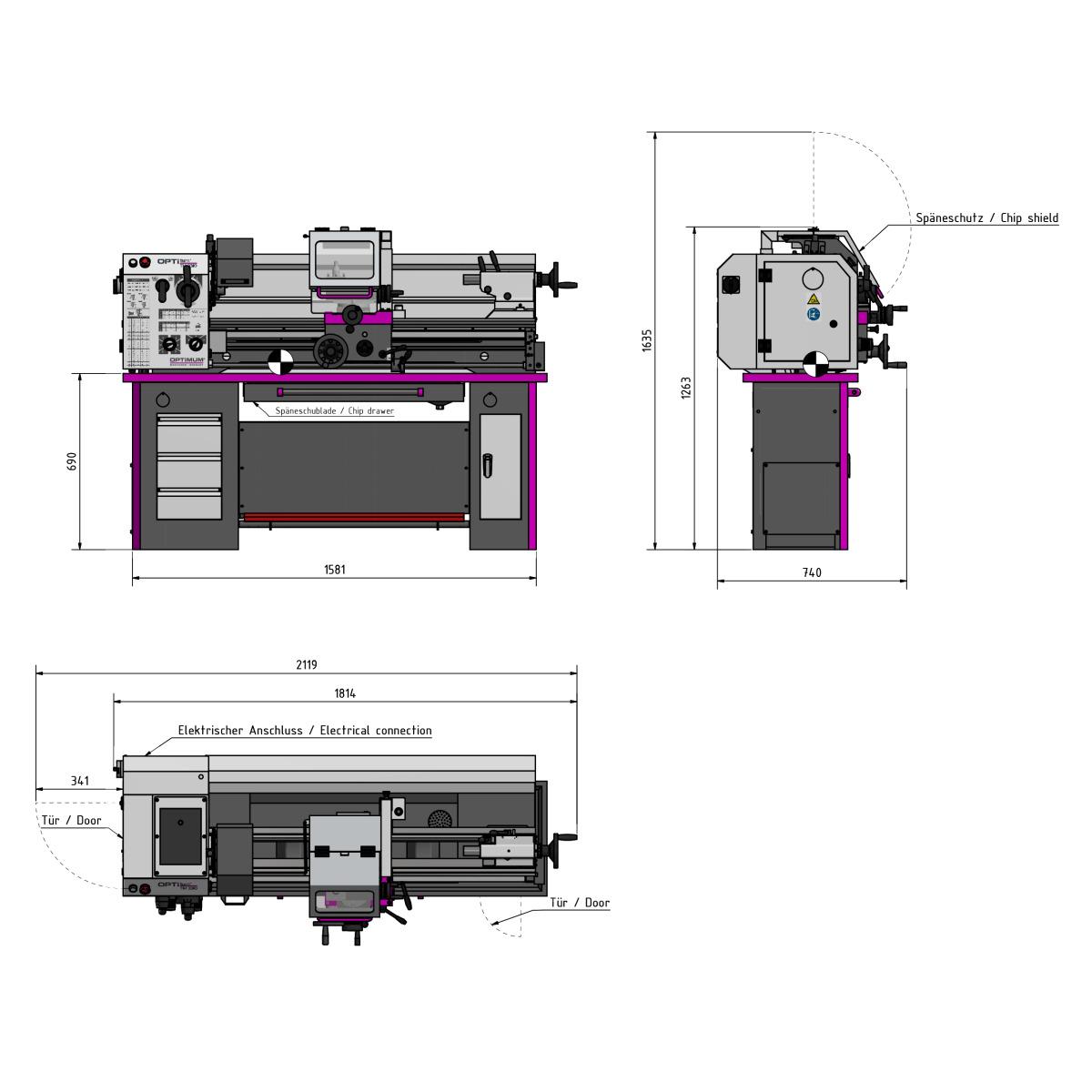

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1760 mm
• Breite/Tiefe (Produkt) ca.: 745 mm
• Höhe (Produkt) ca.: 1320 mm
• Gewicht (Netto) ca.: 469 kg
• Höhe max. (Produkt) ca.: 1590 (DPA) mm

Arbeitsbereiche

• Spitzenhöhe: 165 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 330 mm
• Umlaufdurchmesser über Planschlitten: 216 mm
• Bettbreite: 190 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 9 Stufen
• Drehzahlbereich: 65 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
• Spindelbohrung: 38 mm
• Stahlhalter Aufnahmehöhe max.: 16 mm
• Spindelkonus: MK 5

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 100 mm
• Reitstock Pinolendurchmesser: 38 mm

Steigungen

• Steigung Metrisch: 0,4 – 10 mm/U
• Anzahl der Steigungen Metrisch: 29
• Steigung Zoll: 56 – 4 Gg/1"

Verfahrweg

• Verfahrweg Oberschlitten: 90 mm
• Verfahrweg Planschlitten: 168 mm
• Verfahrweg Bettschlitten: 850 mm

Vorschub

• Vorschubbereich längs: 0,02 – 0,4 mm/U
• Anzahl der Vorschübe längs: 24
• Vorschubbereich plan: 0,01 – 0,2 mm/U
• Anzahl der Vorschübe plan: 32

Lieferumfang:

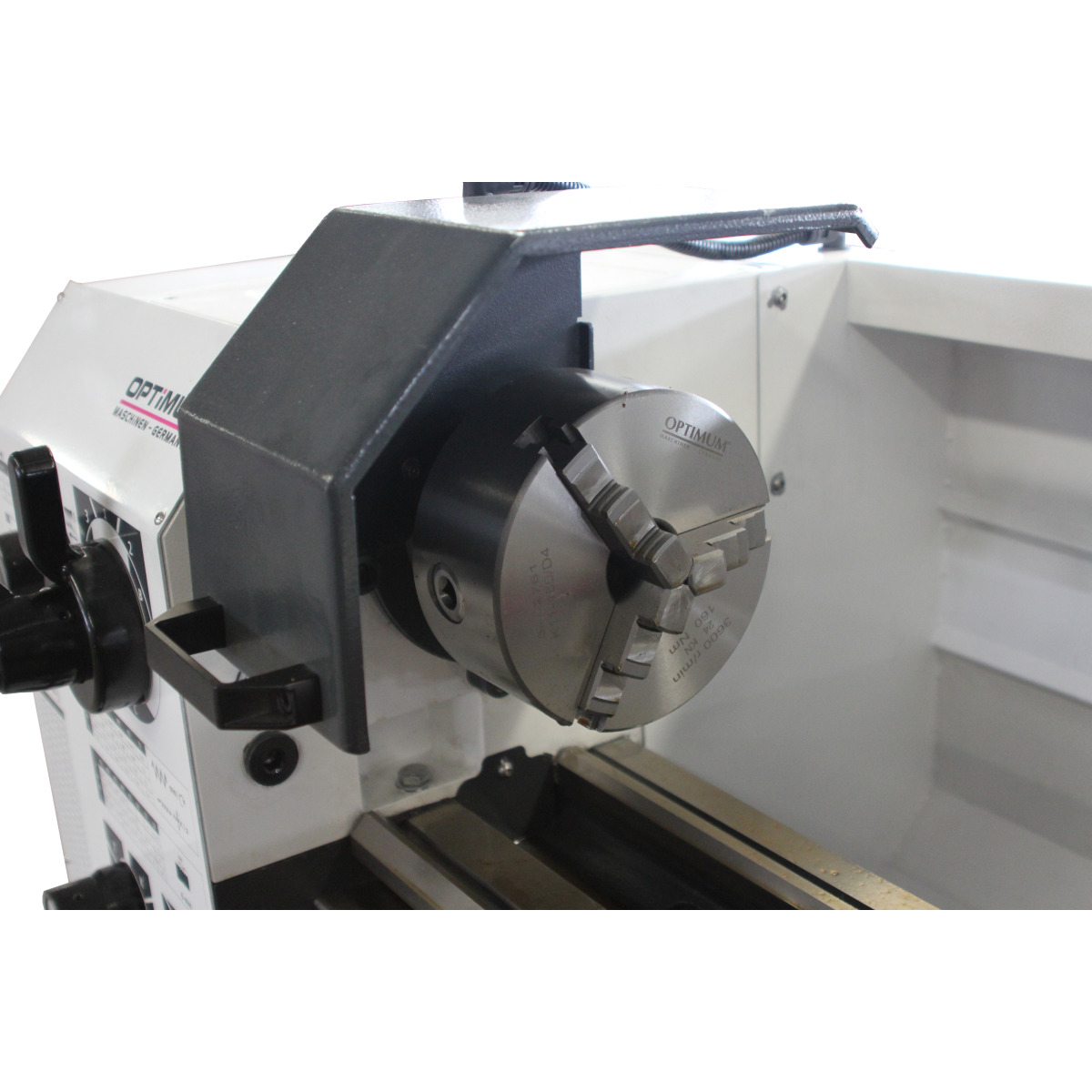

• Dreibacken-Drehfutter Ø 160 mm, Nr. 4

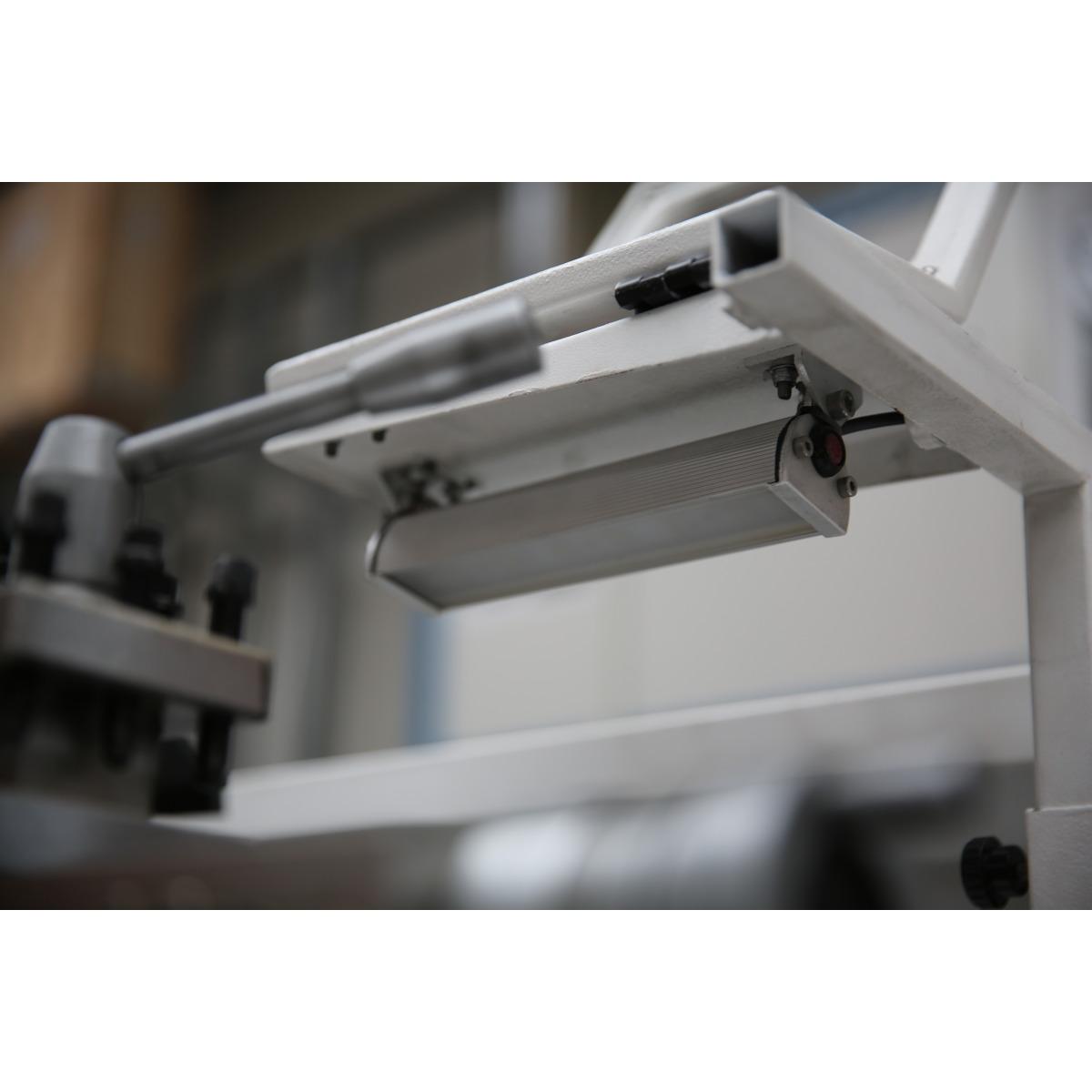

• LED-Maschinenleuchte
• Reduzierhülse MK 5 / MK 3
• Nicht mitlaufende Zentrierspitze MK 3
• Vierfach-Stahlhalter 16 mm
• Wechselzahnräder-Satz
• Maschinenunterbau
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
