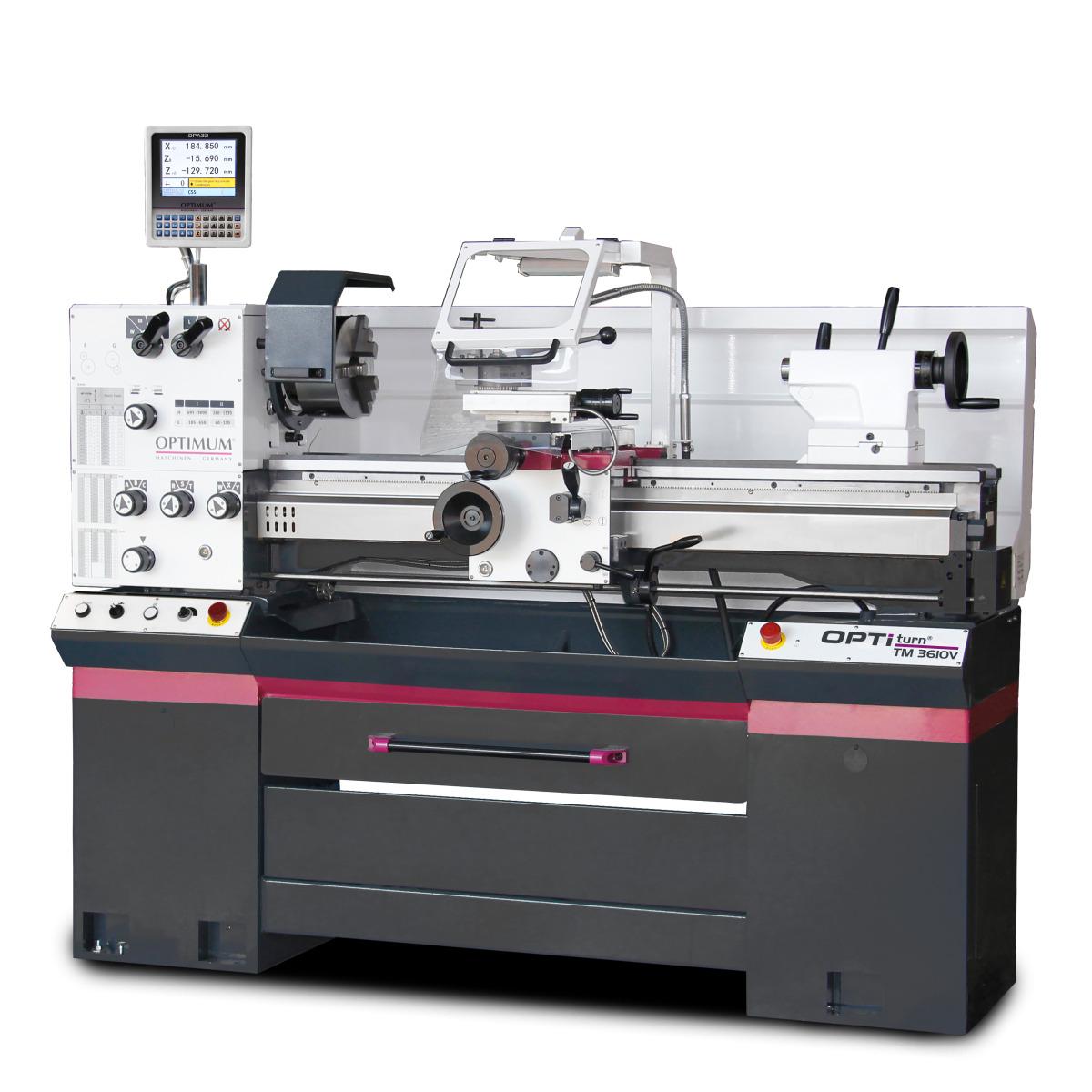

Optimum Drehmaschine TM 3610V

• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Gehärtete und geschliffene Z-Achse Führungsbahn

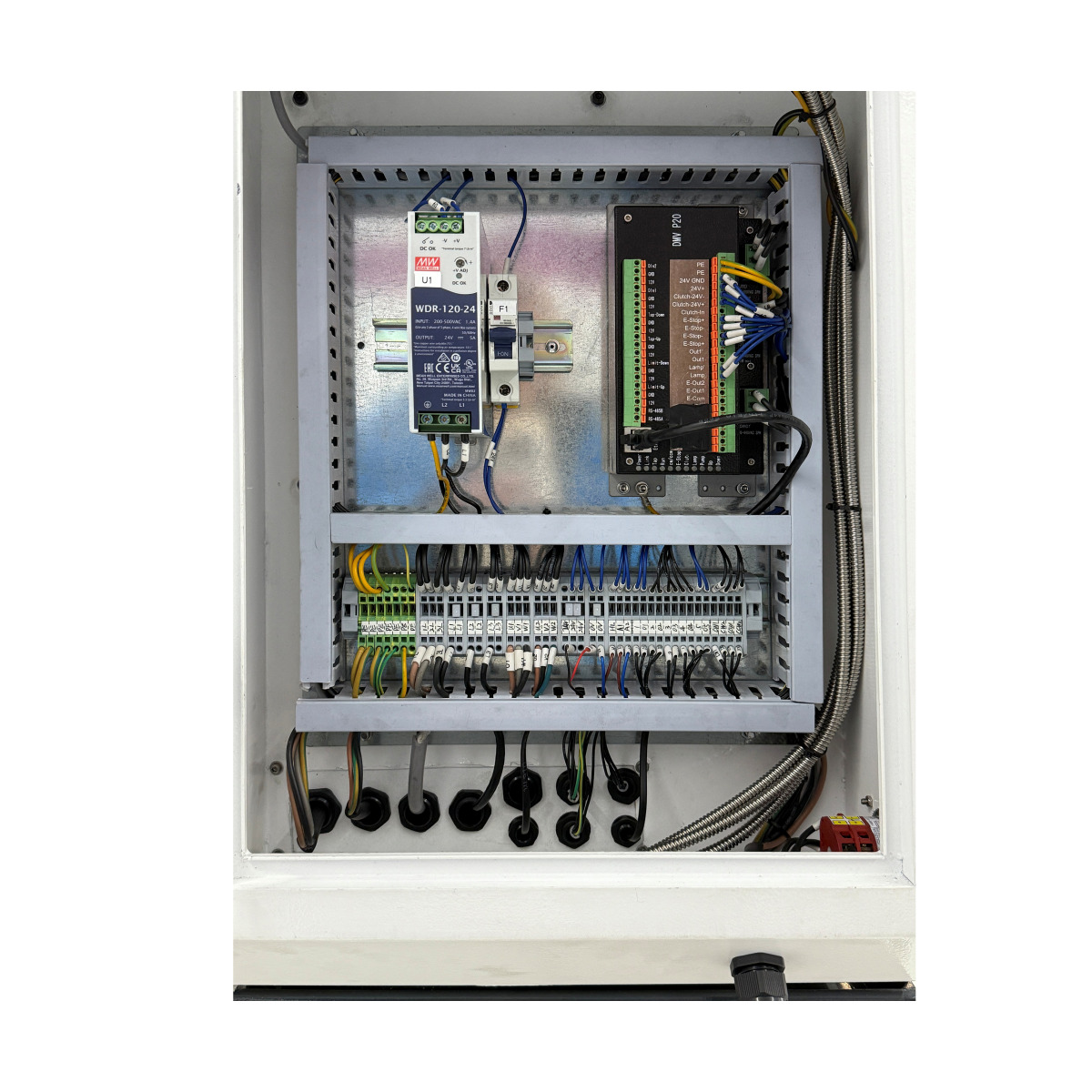

• DC 24 Volt – Elektrik

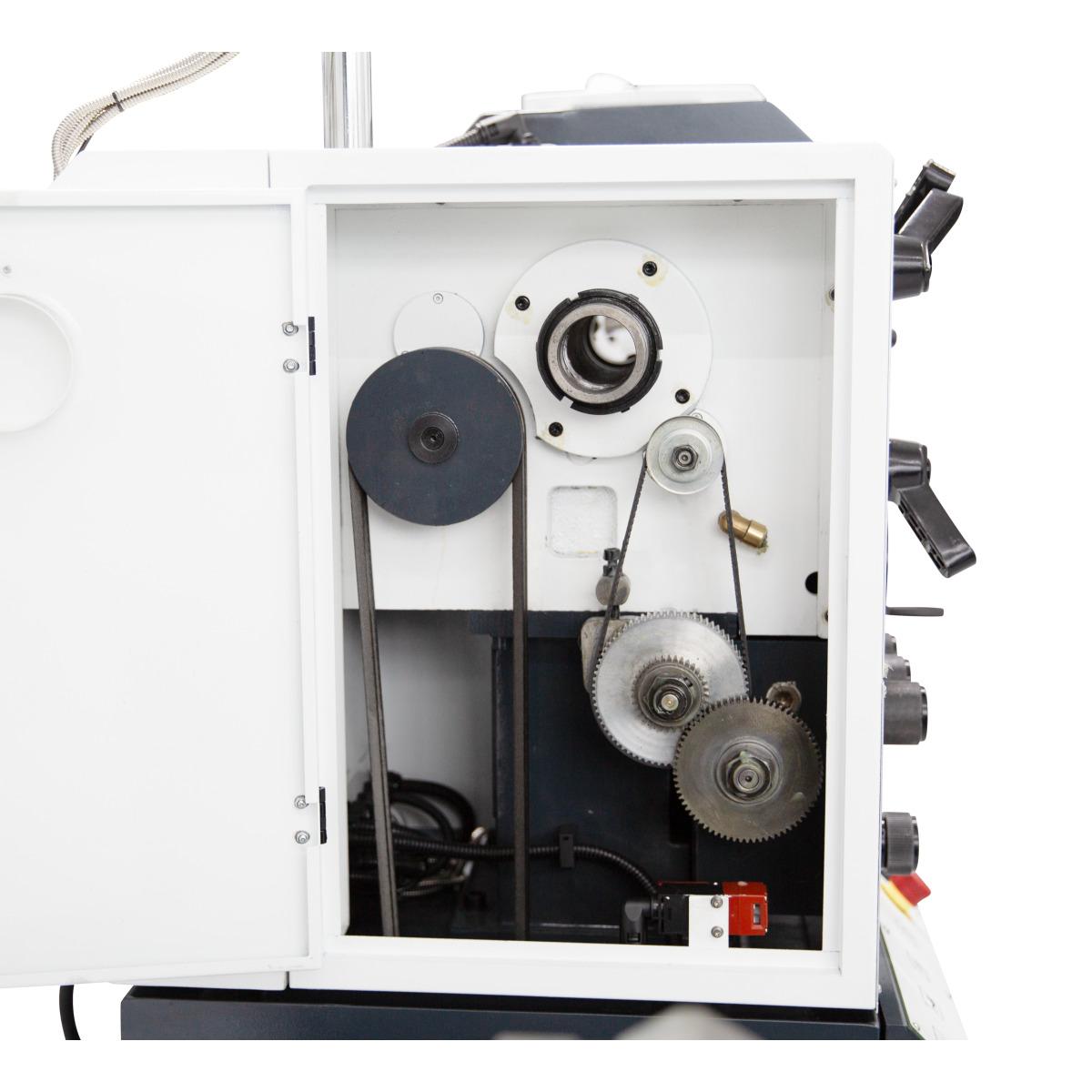

• Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
• Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
• LED Maschinenlampe im Späneschutz
• Motor elektrisch gebremst
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Leit- und Zugspindelabdeckung
• Induktives Wegmesssystem an der Z-Achse
• Magnetbandsystem an der x- und Z0 Achse

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1964 mm
• Breite/Tiefe (Produkt) ca.: 869 mm
• Höhe (Produkt) ca.: 1475 mm
• Gewicht (Netto) ca.: 608 kg

Arbeitsbereiche

• Spitzenhöhe: 180 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 360 mm
• Umlaufdurchmesser über Planschlitten: 225 mm

Drehzahlbereich

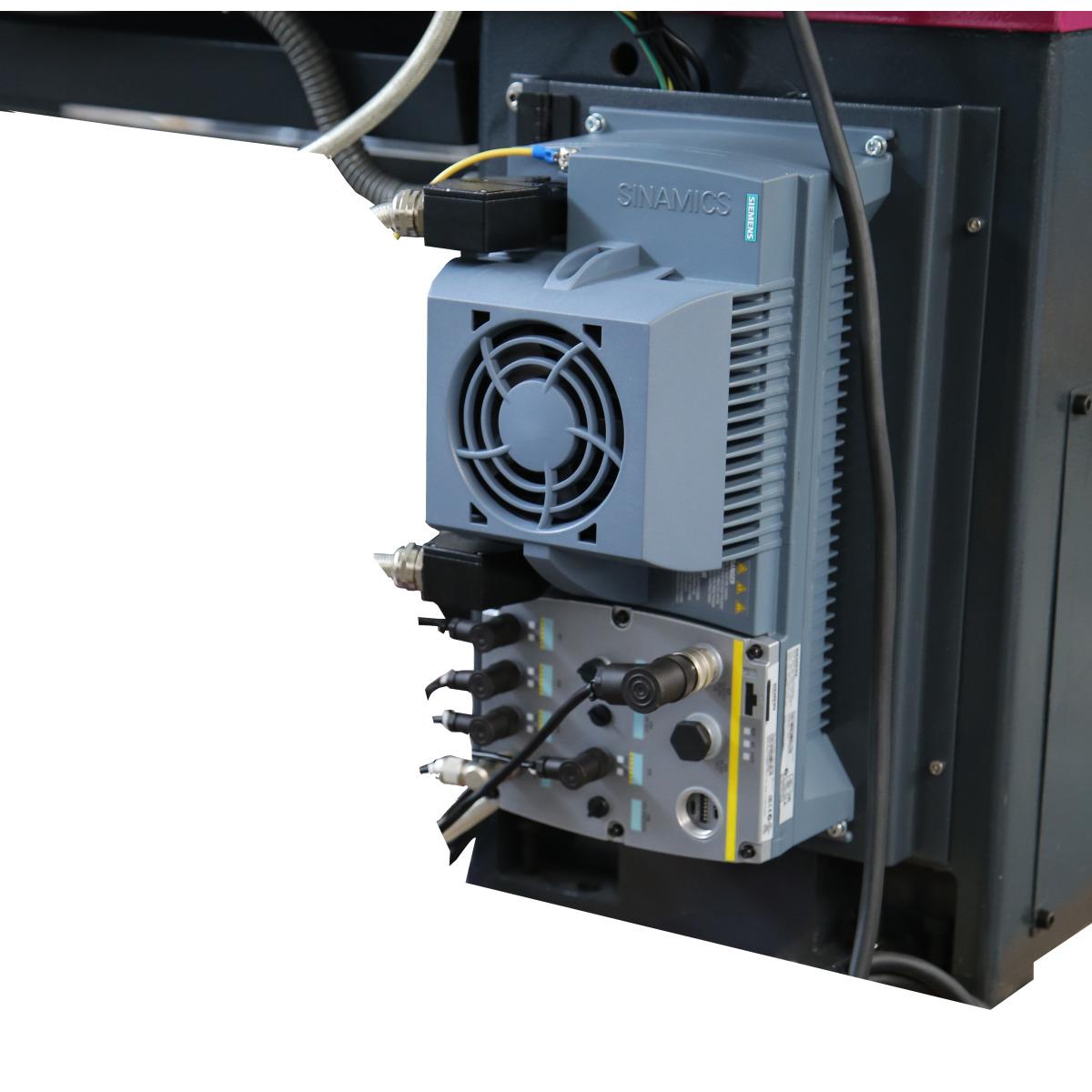

• Steuerung der Drehzahlregelung: elektronisch
• Anzahl der Drehzahlbereiche: 4 Stufen
• Drehzahlbereich: 40 – 3000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 3 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrung: 52 mm
• Spindelkonus: MK 6

Steigungen

• Steigung Metrisch: 0,4 – 7 mm/U
• Anzahl der Steigungen Metrisch: 26

Verfahrweg

• Verfahrweg Oberschlitten: 100 mm
• Verfahrweg Planschlitten: 170 mm

Vorschub

• Vorschubbereich plan: 0,052 – 1,392 mm/U
• Anzahl der Vorschübe plan: 32

Lieferumfang:

• Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 5
• Feststehende Lünette Ø 7 - Ø 102 mm
• Mitlaufende Lünette Ø 10 - Ø 60 mm
• LED-Maschinenleuchte
• Adapter MK 6-MK 4
• Nicht mitlaufende Zentrierspitze MK4
• Schnellwechsel-Stahlhalter SWH 3-E
• Stahlhalter 20 x 100 Typ D für Vierkantmeißel 18 mm
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
