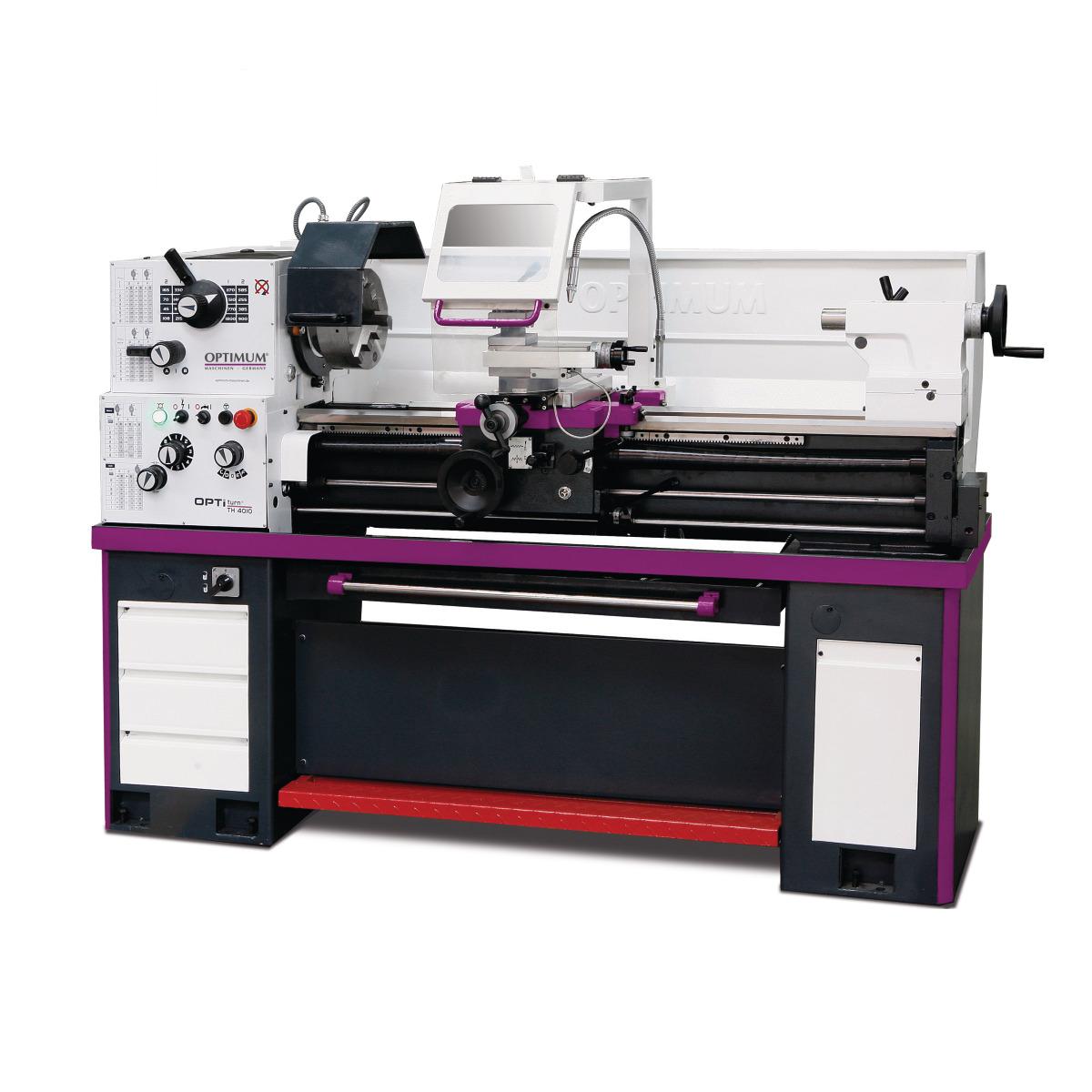

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TM 4010

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Motorschutzschalter
• Hauptmotor elektrisch gebremst
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Zweikanalige Sicherheitselektronik
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus

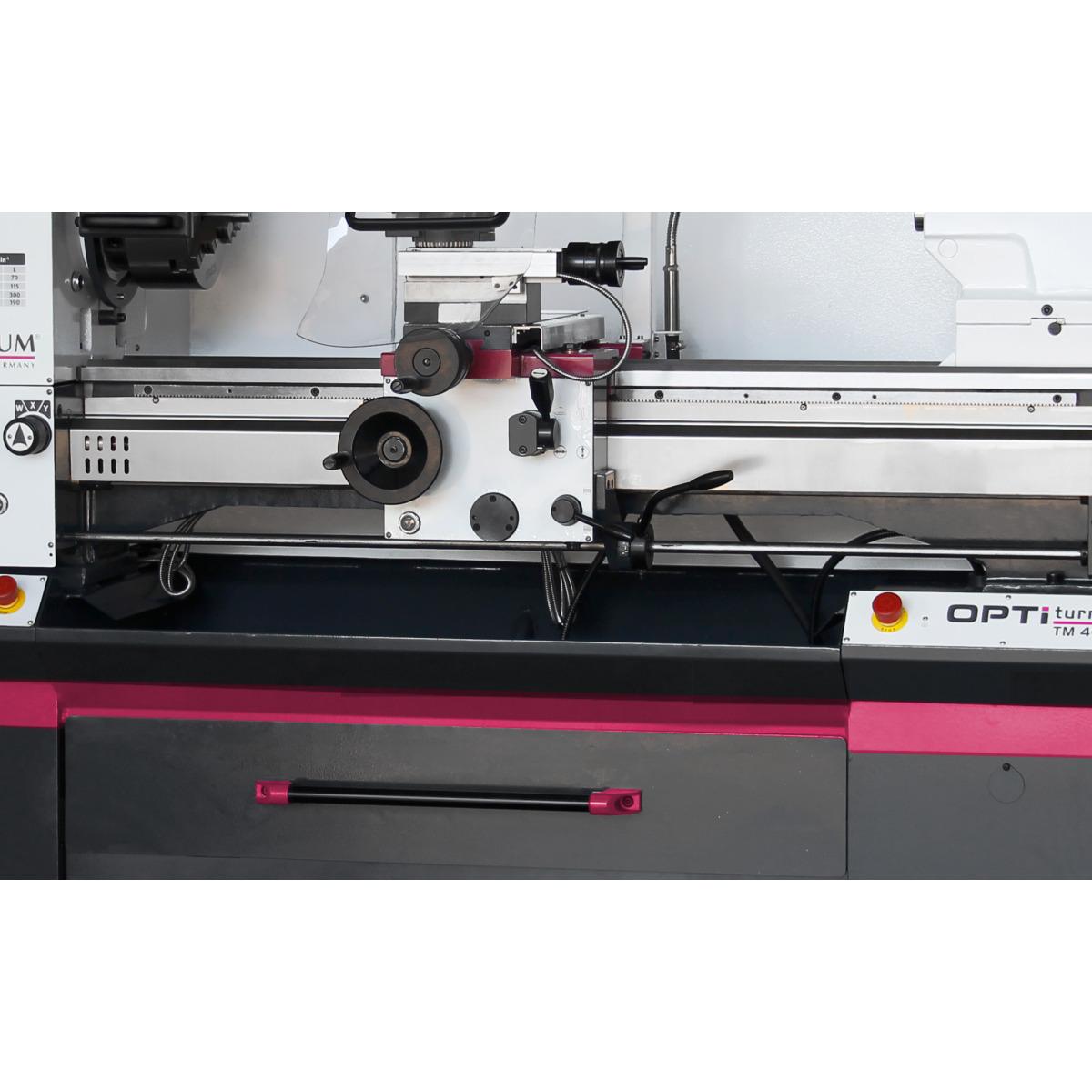

• Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
• Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
• Einfache Vorschubbedienung
• Eine Wechselradposition
• Schaltschrank mit Optimum Steuerung
• Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
• LED Maschinenlampe im Maschinengehäuse
• Maschinenunterbau in stabiler Stahl-Konstruktion

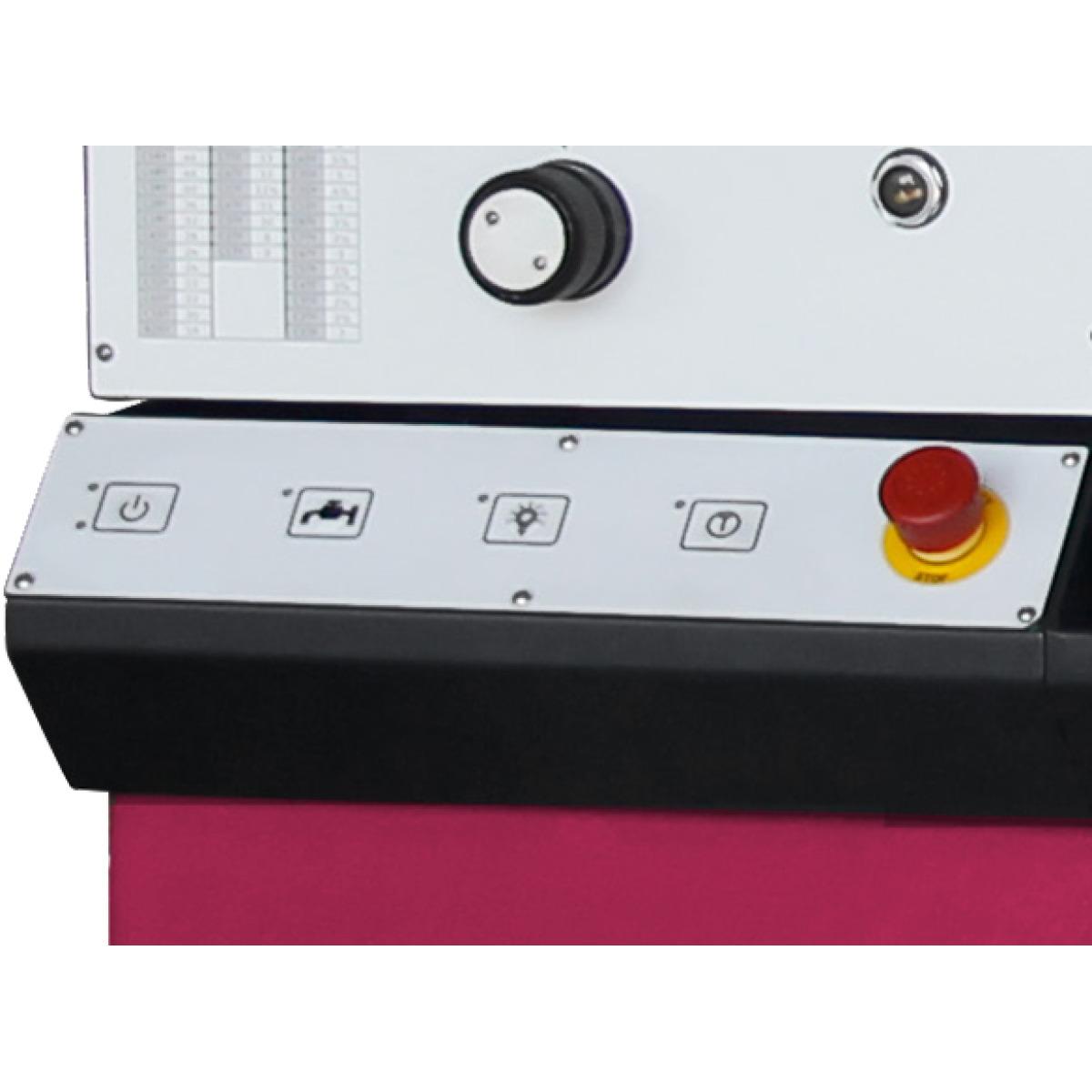

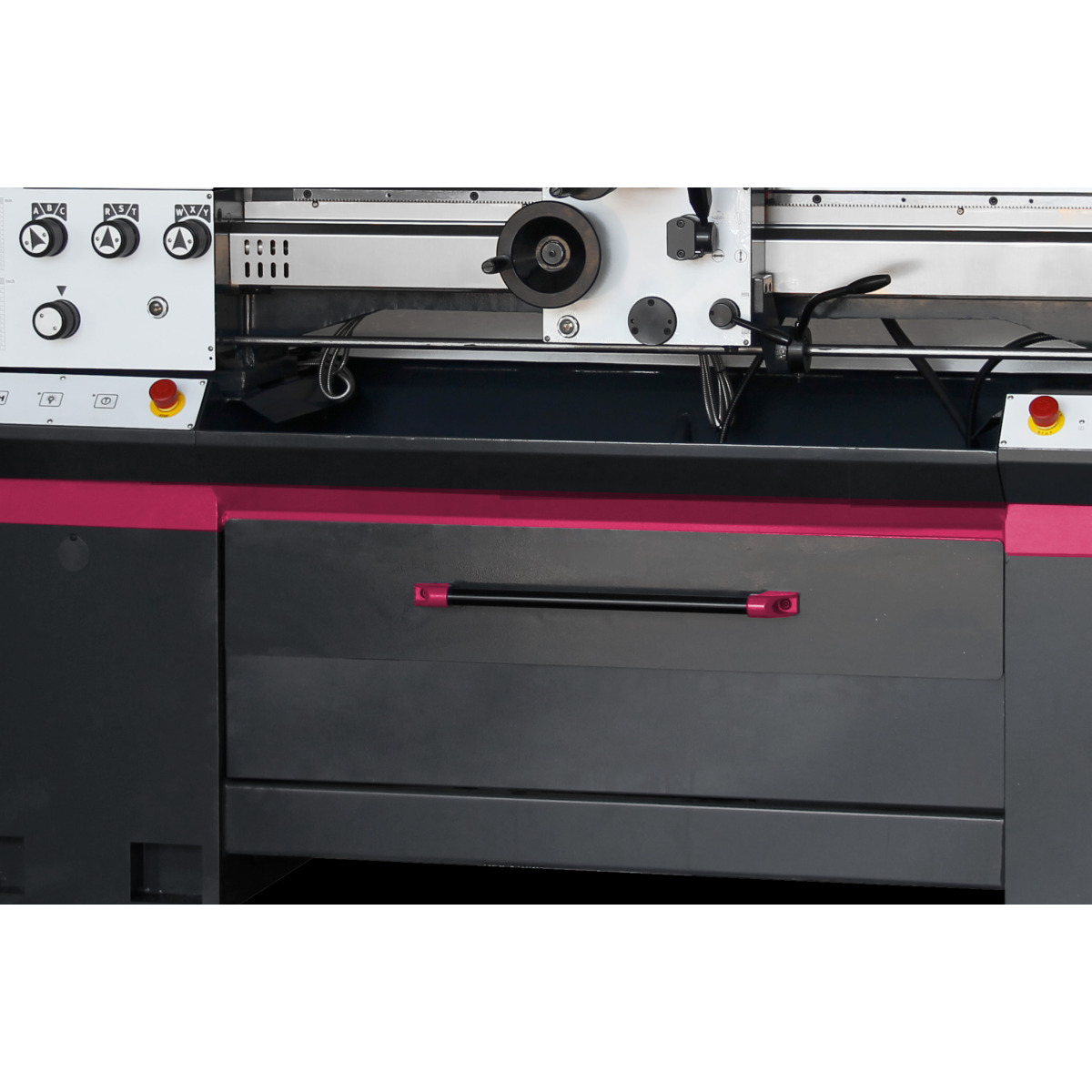

• Not-Halt-Schlagschalter rechts und links
• Abschließbarer Hauptschalter
• Dreibacken-Drehfutter im Lieferumfang
• SWH im Lieferumfang

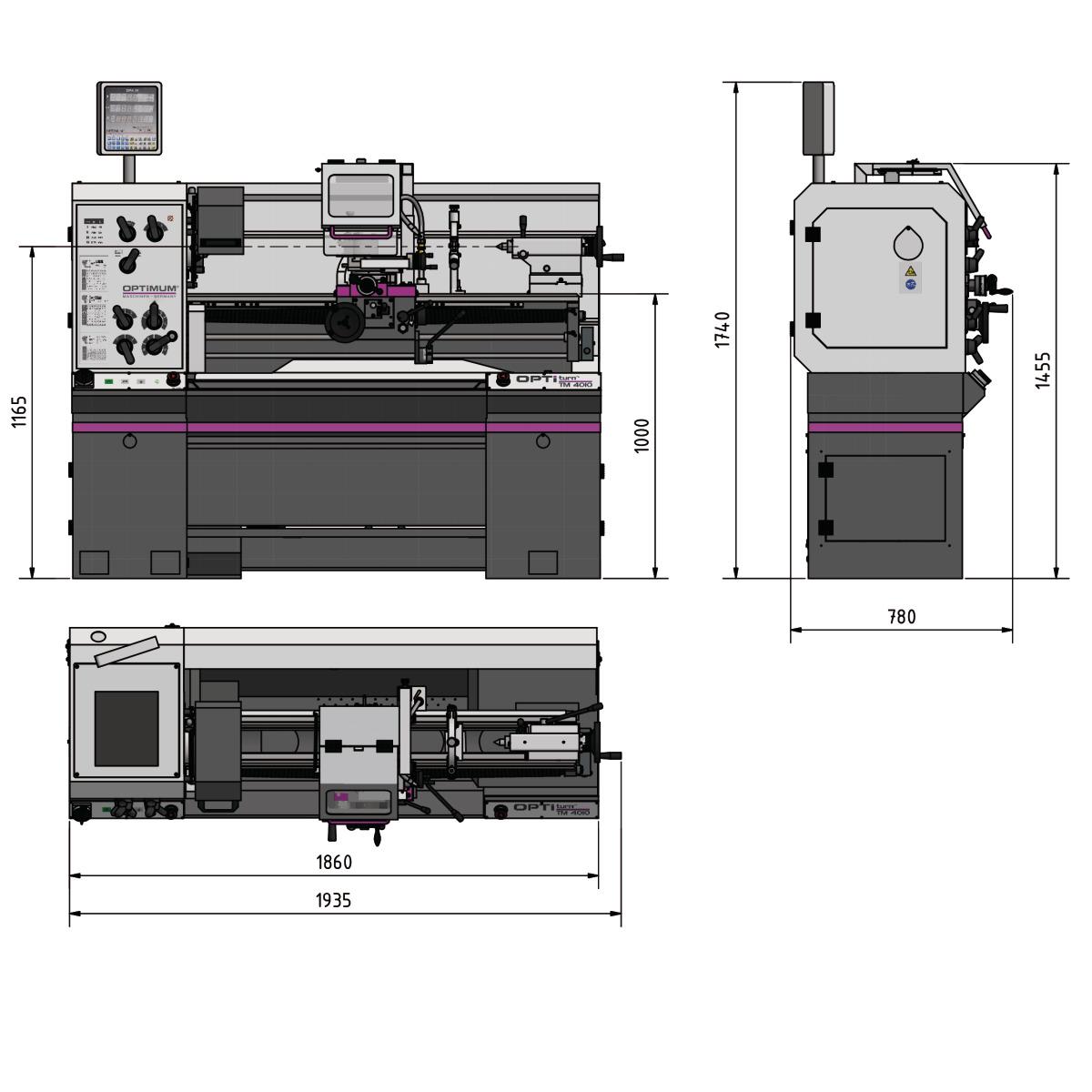

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1935 mm
• Breite/Tiefe (Produkt) ca.: 780 mm
• Höhe (Produkt) ca.: 1740 mm
• Gewicht (Netto) ca.: 765 kg

Arbeitsbereiche

• Erläuterung Umlaufdurchmesser über Planschlitten: Bitte beachten Sie, dass bei der Montage von Fremd-Drehfuttern oder Planscheiben zum Erreichen des angegebenen technisch möglichen Drehdurchmessers betreiberseitige Umbauarbeiten erforderlich sind.
• Spitzenhöhe: 200 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 400 mm
• Umlaufdurchmesser über Planschlitten: 250 mm
• Bettbreite: 203 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 8
• Drehzahlbereich: 70 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 2,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 3,0 kW

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5
• Stahlhalter: SWH 3-E
• Spindelbohrung: 52 mm
• Spindelkonus: MK 6

Reitstock

• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 110 mm
• Reitstock Pinolendurchmesser: 50 mm

Steigungen

• Steigung Metrisch: 0,4 – 7 mm/U
• Anzahl der Steigungen Metrisch: 32
• Steigung Zoll: 56 – 4 Gg/1"
• Anzahl der Steigungen Zoll: 31

Verfahrweg

• Verfahrweg Oberschlitten: 98 mm
• Verfahrweg Planschlitten: 185 mm
• Verfahrweg Bettschlitten: 850 mm

Vorschub

• Vorschubbereich längs: 0,014 – 0,38 mm/U
• Anzahl der Vorschübe längs: 26
• Vorschubbereich plan: 0,052 – 1,392 mm/U
• Anzahl der Vorschübe plan: 32

Lieferumfang:

• Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 5
• Feststehende Lünette Ø 7 - Ø 102 mm
• Mitlaufende Lünette Ø 10 - Ø 60 mm
• LED-Maschinenleuchte
• Adapter MK 6-MK 4
• Nicht mitlaufende Zentrierspitze MK4
• Schnellwechsel-Stahlhalter SWH 3-E
• Stahlhalter 20 x 100 Typ D für Vierkantmeißel 18 mm
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
