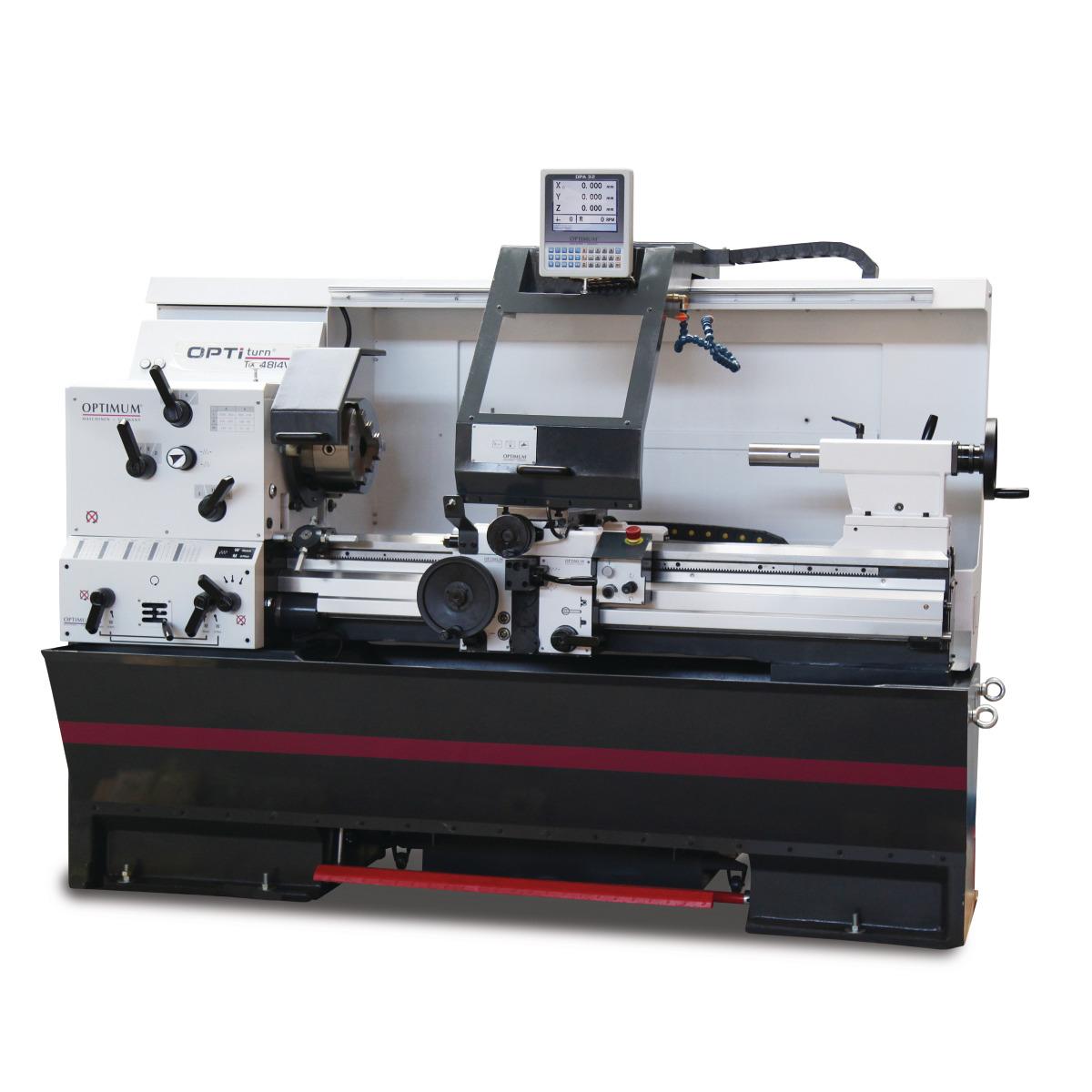

Optimum Präzisions- Leit- und Zugspindeldrehmaschine OPTIturn TX 4814V
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Servicefreundliche herausnehmbare Rückwand
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanalige Sicherheitselektronik
- Keine Wechselräder nötig
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Bettführungen gehärtet und präzisionsgeschliffen
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Digitale Positionsanzeige DPA 32 mit Schnittkonstante VSC
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 2288 mm
- Breite/Tiefe (Produkt) ca.: 1050 mm
- Höhe (Produkt) ca.: 1740 mm
- Gewicht (Netto) ca.: 1700 kg
Arbeitsbereiche
- Spitzenhöhe: 240 mm
- Spitzenweite: 1260 mm
- Umlaufdurchmesser über Maschinenbett: 480 mm
- Bettbreite: 300 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 6 Stufen
- Drehzahlbereich: 20 – 2500 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 5,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
- Spindelbohrung: 80 mm
- Spindelkonus: MK 7
Steigungen
- Steigung Metrisch: 0,5 – 7,5 mm/U
- Anzahl der Steigungen Metrisch: 44
Verfahrweg
- Verfahrweg Oberschlitten: 153 mm
- Verfahrweg Planschlitten: 290 mm
Vorschub
- Vorschubbereich längs: 0,05 – 0,752 mm/U
- Anzahl der Vorschübe längs: 44
- Vorschubbereich plan: 0,025 – 0,376 mm/U
- Anzahl der Vorschübe plan: 44
Lieferumfang:
- Bedienwerkzeug
- Maschinenerstbefüllung mit Qualitätsöl
- Dreibacken-Drehfutter Ø 200 mm
- Camlock Nr. 8
- Zwei nicht mitlaufende Zentrierspitzen MK6 und MK5
- Schnellwechselhalter SWH 5-B
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
