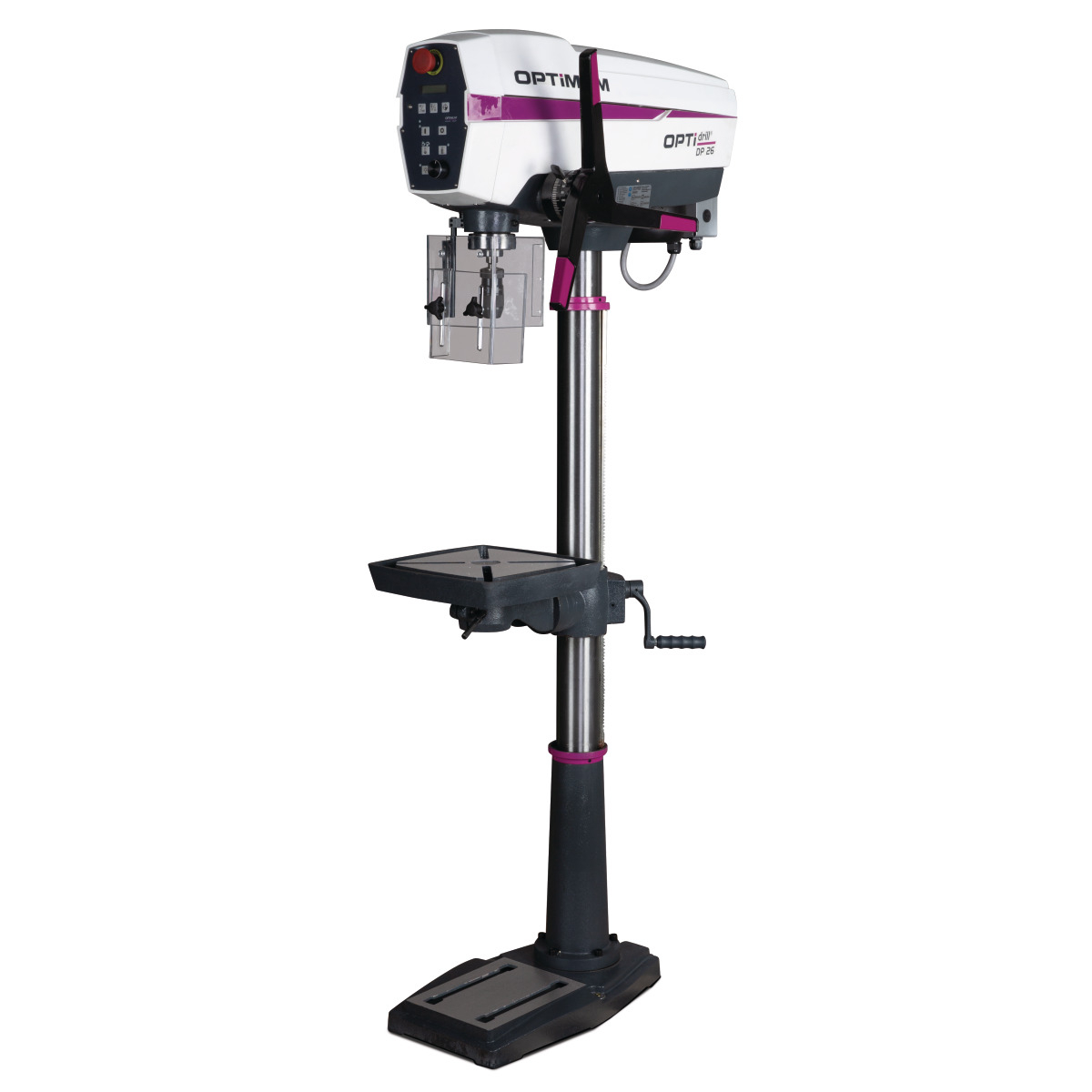

Optimum Säulenbohrmaschine OPTIdrill DP 26V-F Aktions-Set
- Industriemotor

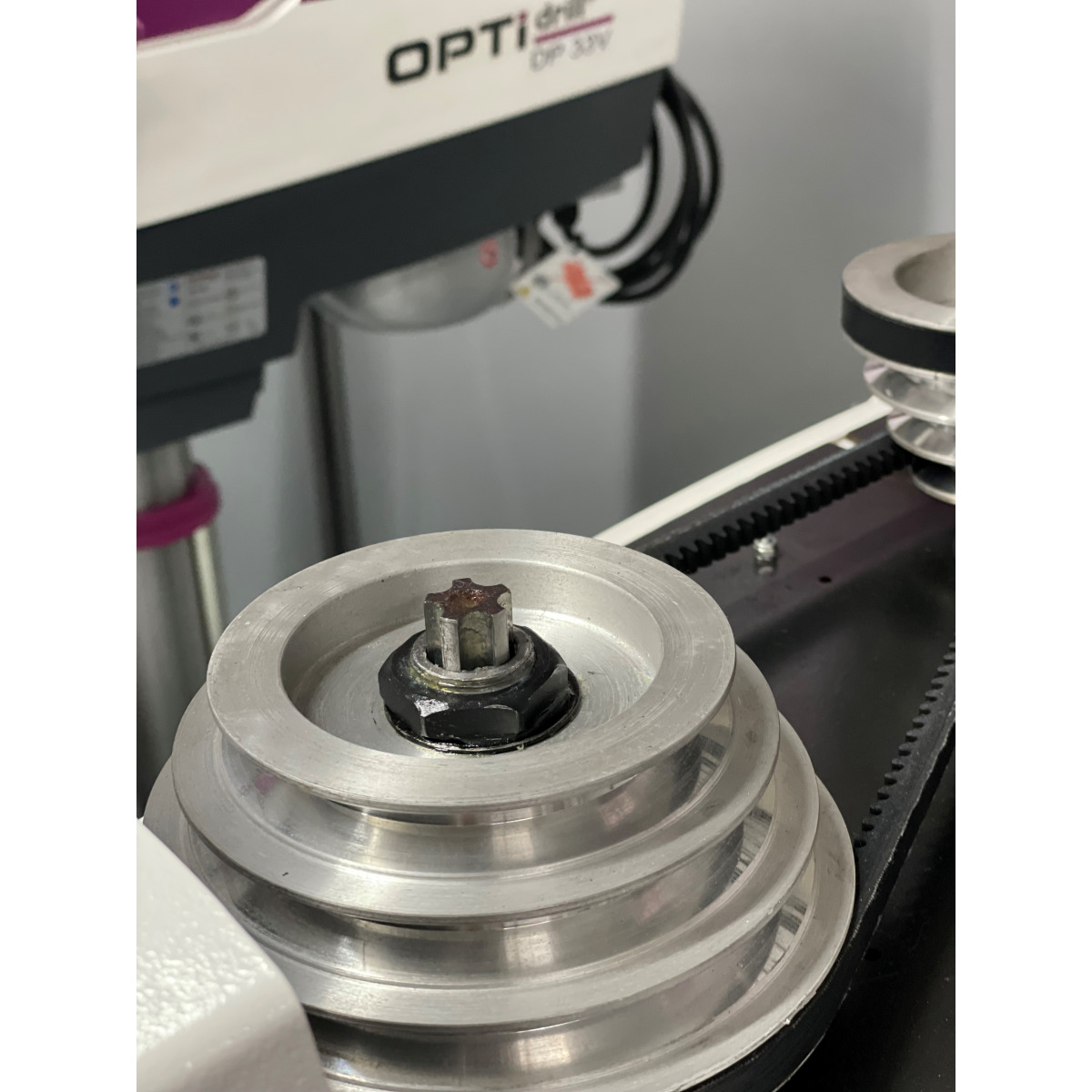

- Leise laufende Spindel dank neuem Spindeldesign
- Maschinenbedienung mit Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
- Rechts-/Linkslauf
- Präzisions-Spindelbohrung

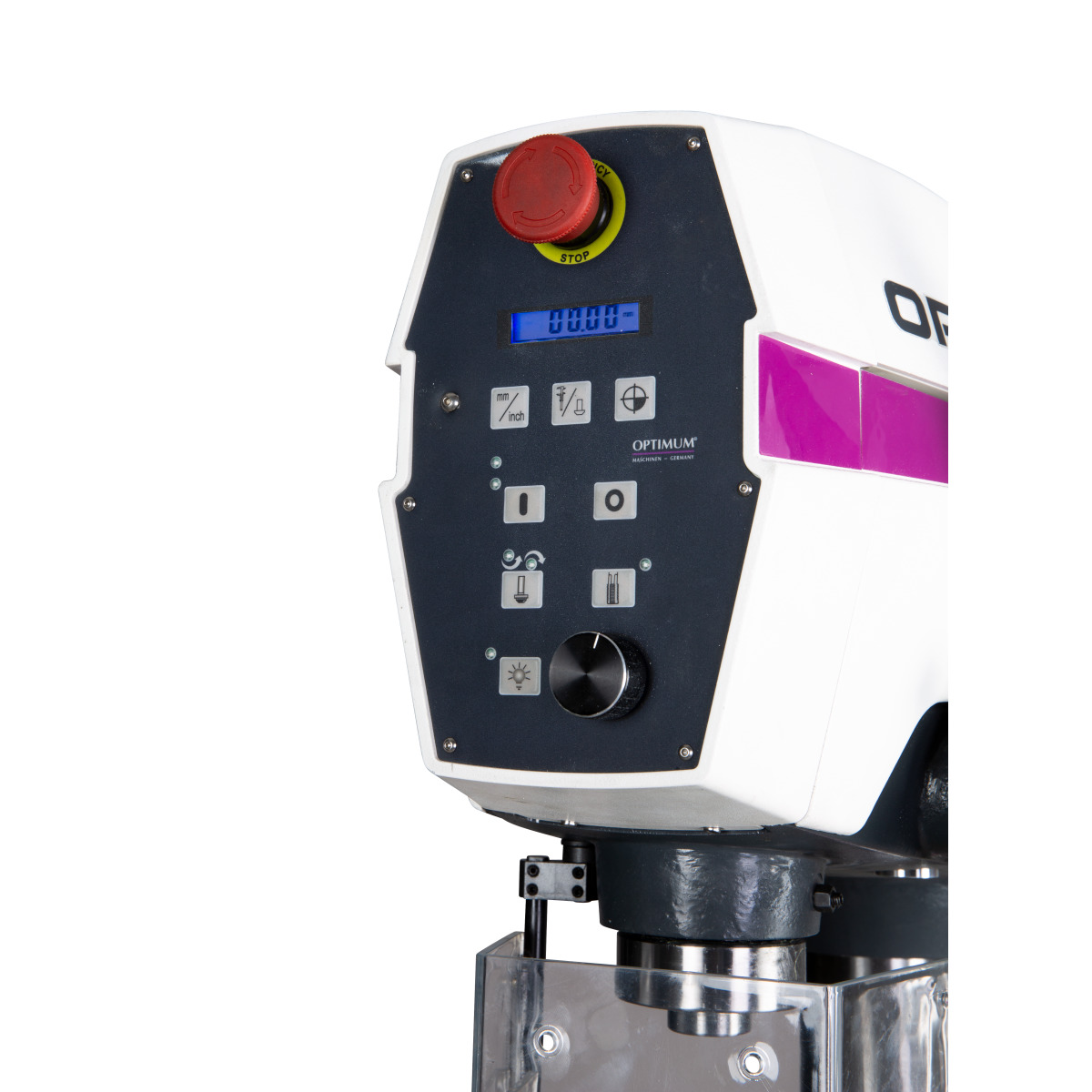

- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Drehzahlanzeige
- Separater Not-Halt-Schlagschalter
- Gewindeschneidfunktion

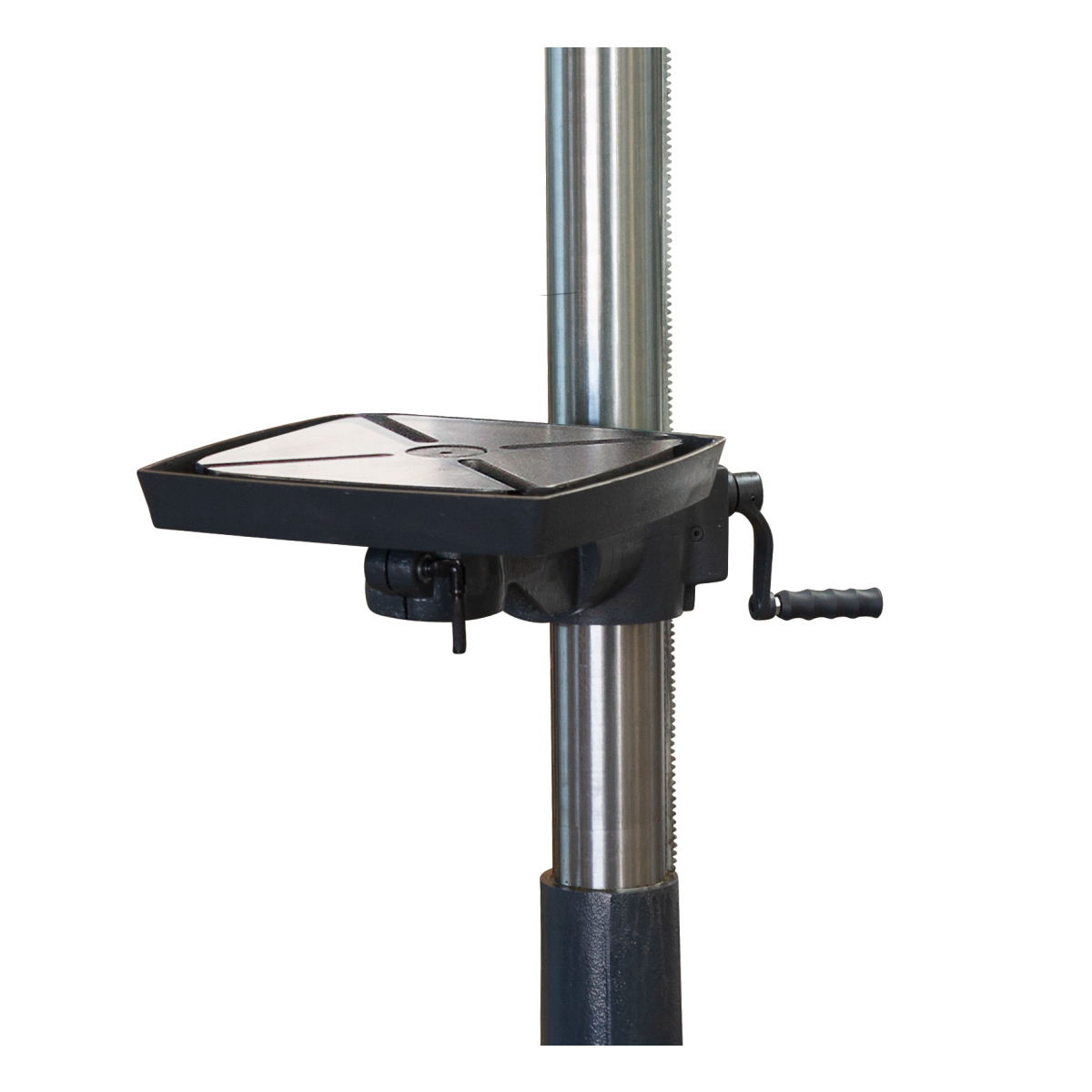

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufender Kühlwasserrinne, Seitlich um ±45° kippbar und um 360° drehbar
- Digitaler Tiefenmesser
- LED-Maschinenleuchte im Bohrkopf integriert

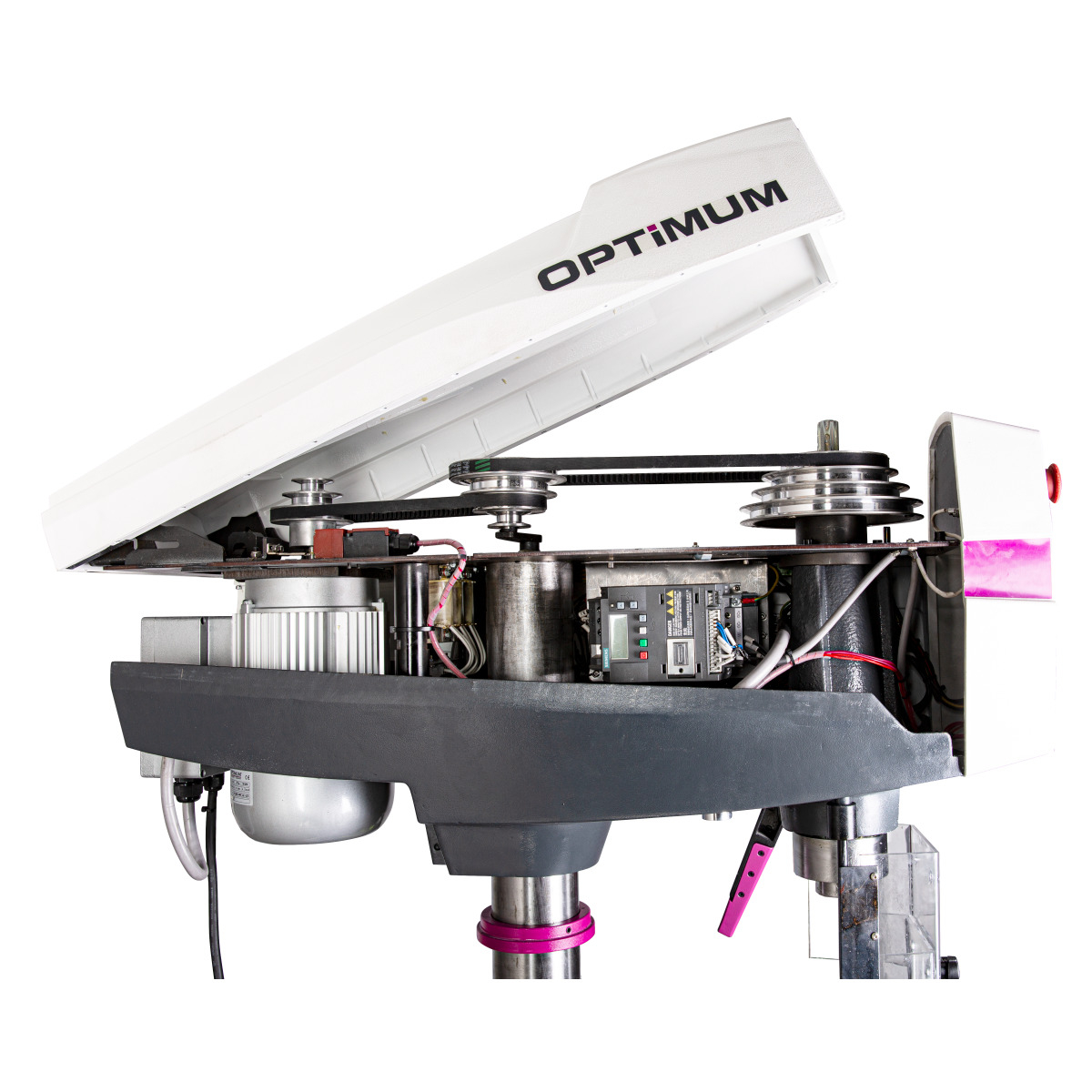

- Keilriemenabdeckung mit Sicherheitsschalter
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schwere Ausführung der gesamten Maschine
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 845 mm
- Säulendurchmesser: 80 mm
- Breite/Tiefe (Produkt) ca.: 406 mm
- Höhe (Produkt) ca.: 1724 mm
- Gewicht (Netto) ca.: 107 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 25 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 308 mm
- Bohrtisch Arbeitsfläche Breite: 308 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 12 mm
- Bohrtisch T-Nuten Anzahl: 2
- Bohrtischdrehung: 360 °
- Bohrtischneigung: 45 °
- Abstand Spindel - Bohrtisch max.: 770 mm
Drehzahlbereich
- Drehzahlbereich: 60 - 3050 min¯¹
- Anzahl der Drehzahlbereiche: 12 Stufen
Elektrische Daten
- Leistung Antriebsmotor: 0,75 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 1300 mm
- Maschinenfuß Arbeitsfläche Länge: 202 mm
- Maschinenfuß Arbeitsfläche Breite: 265 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 120 mm
Spindel
- Pinolenhub: 95 mm
- Spindelaufnahme: MK 3
- Ausladung: 209 mm
Lieferumfang:
- Schnellspannbohrfutter 1-16 mm
- Kegeldorn für Bohrfutter
- T-Nutensteine
- Austreiber
- Maschinenschraubstock BMP 130
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
