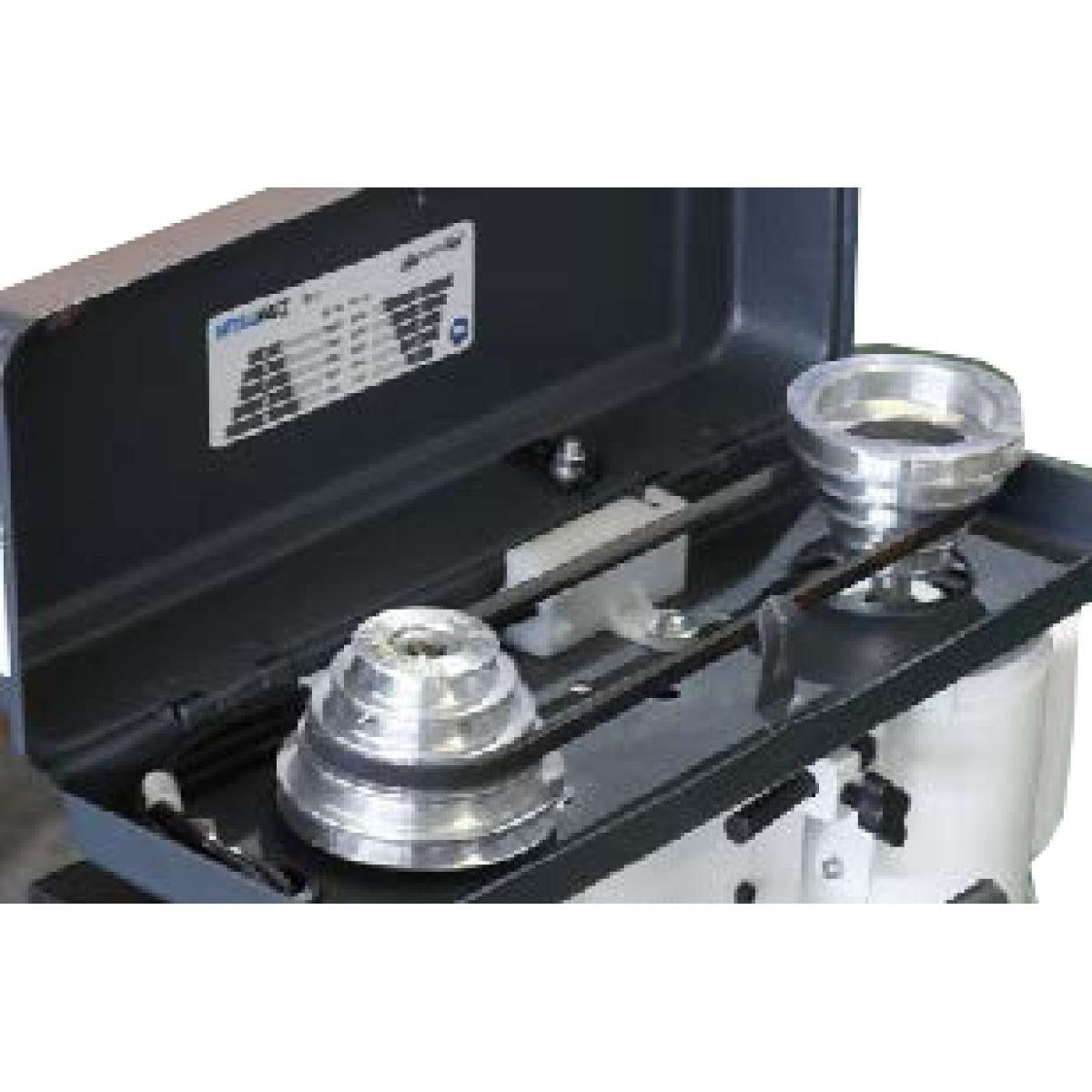

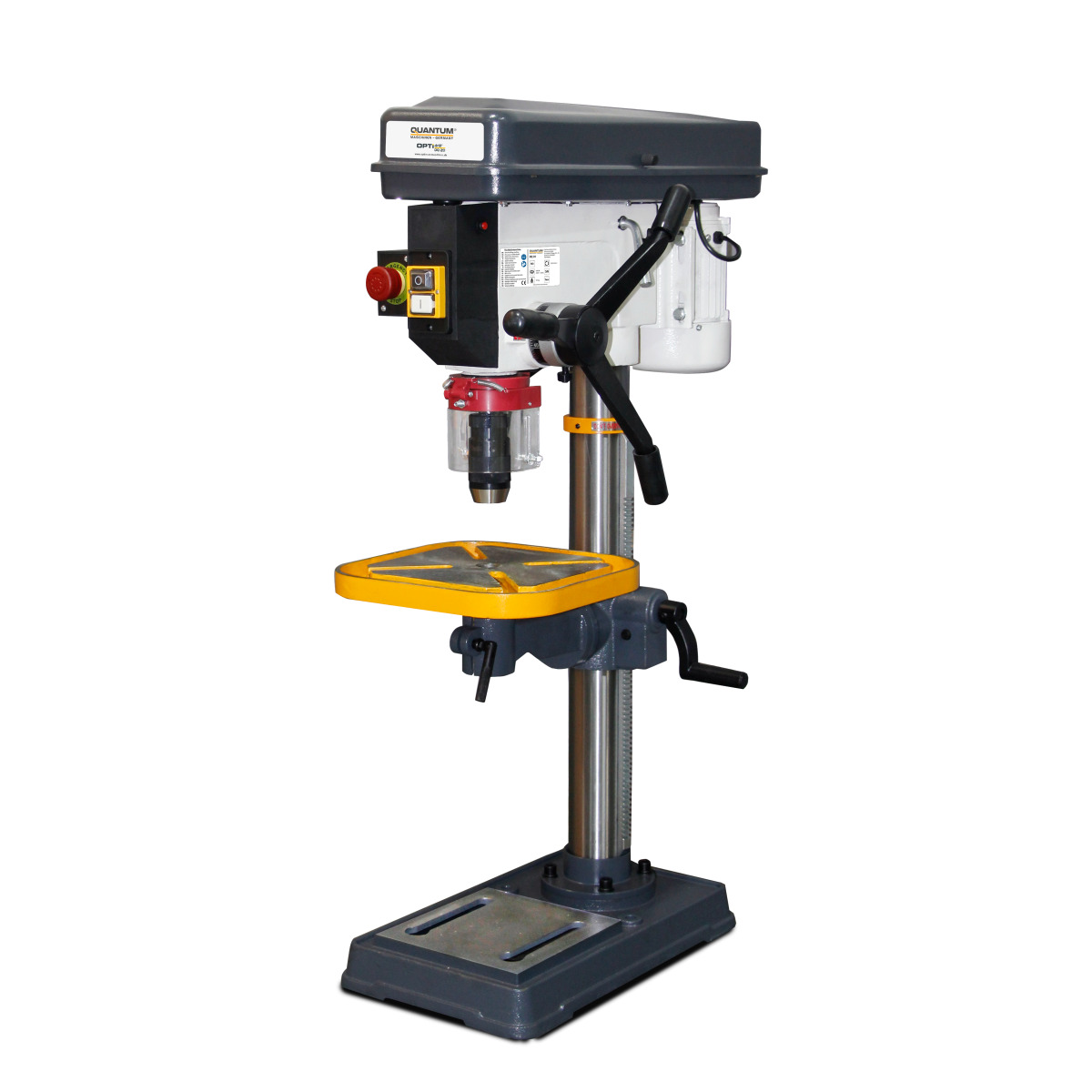

Optimum Tischbohrmaschine mit Keilriemenantrieb quantum DQ 20

• Garantierte Rundlaufgenauigkeit ≤ 0,02 mm gemessen in der Bohrspindel
• Bohrspindel mit Präzisionskugellager
• Hochwertiges Schnellspannbohrfutter
• Großdimensionierte, höhenverstellbare Futterschutzabdeckung
• Arbeitstisch von +45° bis -45° verstellbar
• Mit hoher praktischer Leistung

Abmessungen und Gewichte

• Länge (Produkt) ca.: 810 mm
• Säulendurchmesser: 72 mm
• Breite/Tiefe (Produkt) ca.: 490 mm
• Höhe (Produkt) ca.: 270 mm
• Gewicht (Netto) ca.: 50 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 20 mm
• Dauerbohrleistung Stahl (S235JR): 16 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 290 mm
• Bohrtisch Arbeitsfläche Breite: 290 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: 360 °
• Bohrtischneigung: 45 °
• Abstand Spindel - Bohrtisch max.: 410 mm

Drehzahlbereich

• Drehzahlbereich: 180 - 2770 min¯¹
• Anzahl der Drehzahlbereiche: 16 Stufen
• Steuerung der Drehzahlregelung: manuell

Elektrische Daten

• Leistung Antriebsmotor: 0,55 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 600 mm
• Maschinenfuß Arbeitsfläche Länge: 460 mm
• Maschinenfuß Arbeitsfläche Breite: 270 mm

Spindel

• Pinolenhub: 85 mm
• Spindelaufnahme: MK 2
• Ausladung: 180 mm
• Pinolenvorschub: manuell

Lieferumfang:

• Schnellspannbohrfutter
