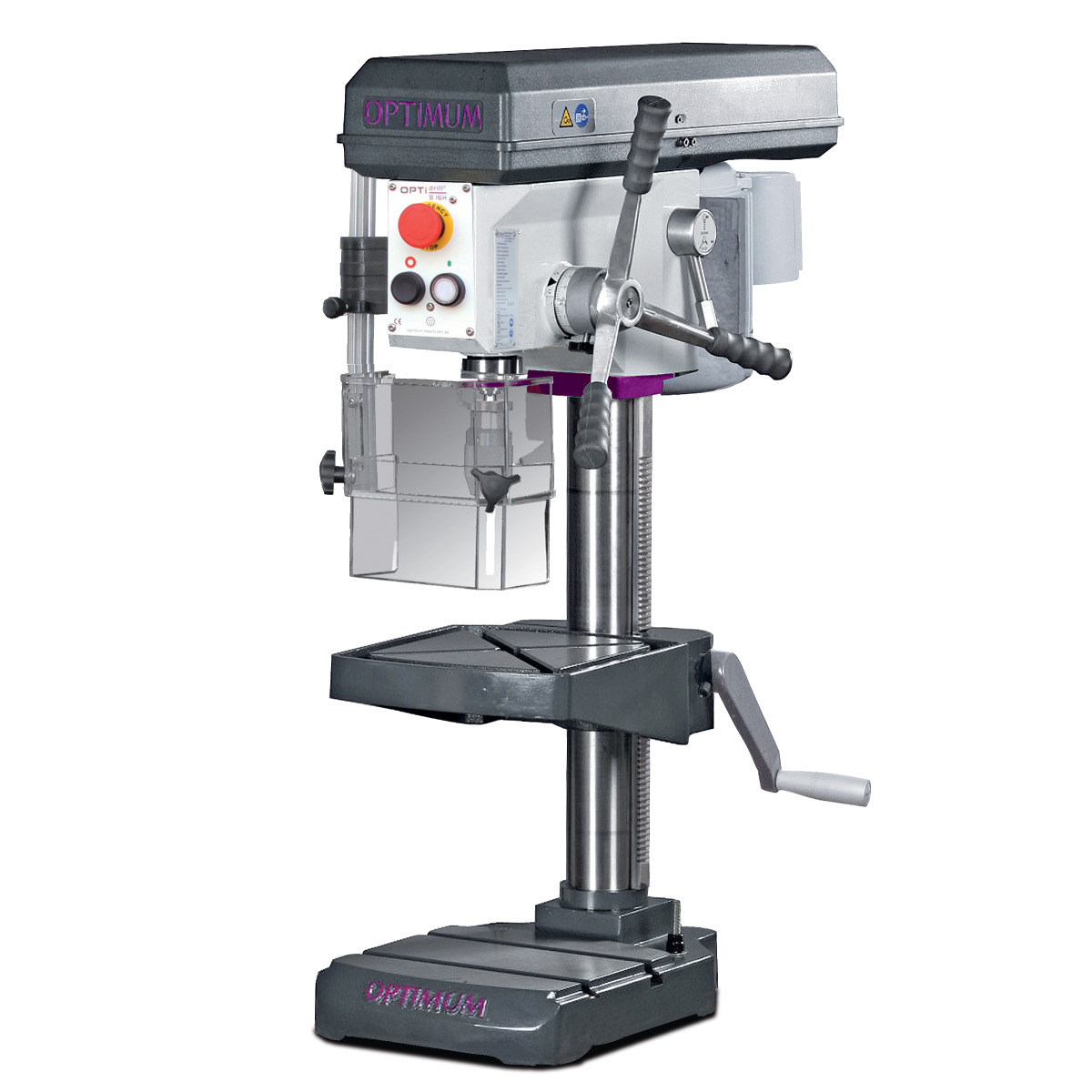

Optimum Tischbohrmaschine OPTIdrill B 16H
- Laufruhiger und leistungsstarker Industrie-Elektromotor
- Separater Not-Halt-Schlagschalter
- Stabile Gußsäule
- Messskala für Bohrtiefe
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
- Bohrtisch 360° drehbar

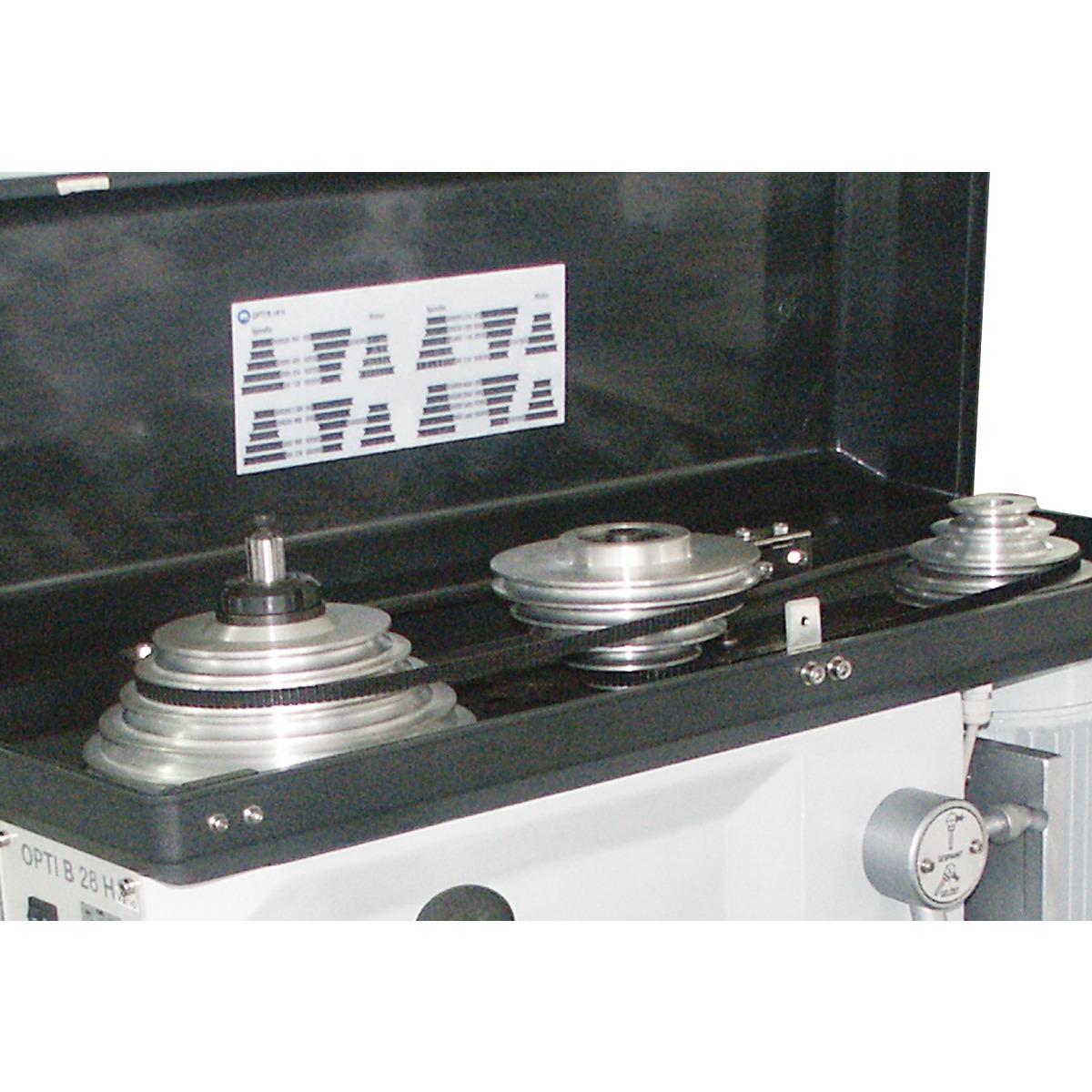

- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemen-Schnellspanneinrichtung
- Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
- Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
- Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 549 mm
- Säulendurchmesser: 60 mm
- Breite/Tiefe (Produkt) ca.: 300 mm
- Höhe (Produkt) ca.: 848 mm
- Gewicht (Netto) ca.: 54 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 13 mm
- Dauerbohrleistung Stahl (S235JR): 11 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 230 mm
- Bohrtisch Arbeitsfläche Breite: 245 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 12 mm
- Bohrtischdrehung: 360 °
- Abstand Spindel - Bohrtisch max.: 370 mm
Drehzahlbereich
- Drehzahlbereich: 450 - 3500 min¯¹
- Anzahl der Drehzahlbereiche: 5 Stufen
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 495 mm
- Maschinenfuß Arbeitsfläche Länge: 200 mm
- Maschinenfuß Arbeitsfläche Breite: 240 mm
- Maschinenfuß T-Nuten Größe: 12 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 80 mm
Spindel
- Pinolenhub: 65 mm
- Spindelaufnahme: MK 2
- Ausladung: 130 mm
Motor(en)
- Antriebsleistung Spindelmotor: 0,55 kW
- Anzahl der Leistungsstufen Spindelmotor: 1 Stufen
Lieferumfang:
- Schnellspannbohrfutter (1 - 13 mm)
- Morsekonus MK2/B16
- T-Nutensteine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
